История проекта.
После запуска своей персональной вебстранички меня не отпускала
мысль о запуске вебсдрки, потому что почему бы и нет, раз уж я плачу
за статический ip для сайта, и кв мониторинг - одно из моих хобби.
Это простой способ поделиться приемниками с другими людьми которые
хотят глянуть что интересного есть на КВ.
Сначала я взял лежавший у меня RPI4, накатил на него готовую сборку
Openwebrx (без плюса) и подключил SDRPLAY.
Некоторое время он повисел, но RPI4 - довольно дорогая и интересная
игрушка, плюс один приемник полосой 8 мгц это конечно круто, но я бы
предпочел иметь несколько полос которые можно настраивать. Это также
позволило бы увеличить количество клиентов, т.к. несколько
узкополосных приемников нагрузят систему меньше (учитывая
переключения диапазонов и.т.д).

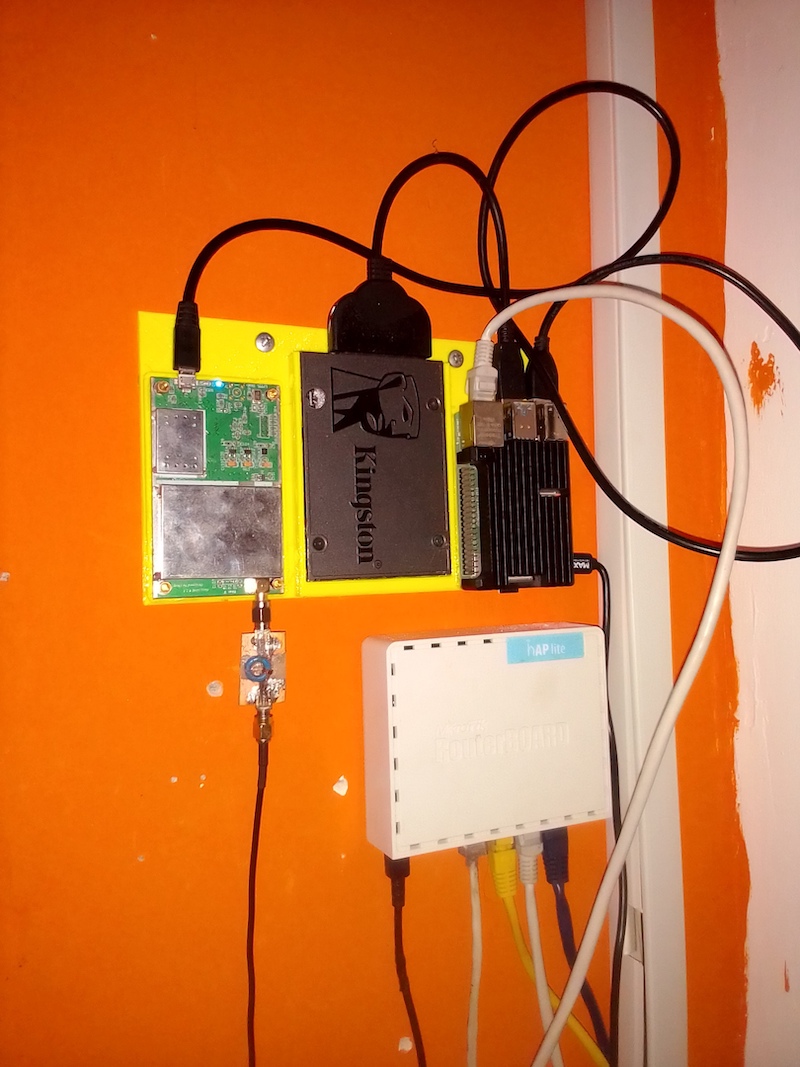

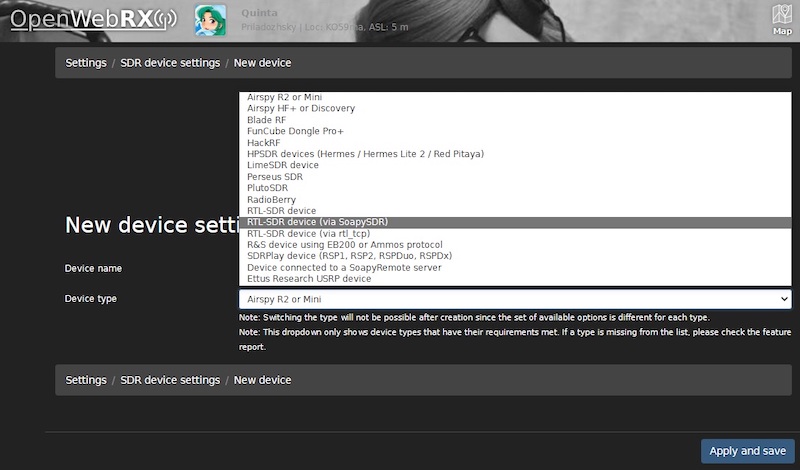

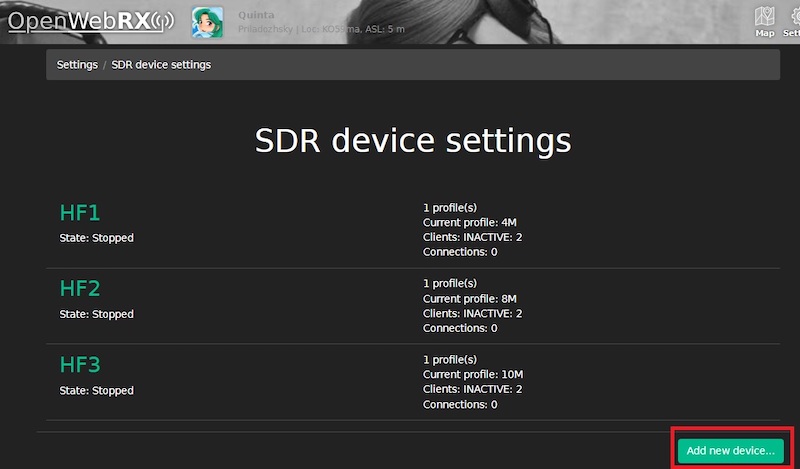

В общем я купил Rockpi4a и несколько RTL-SDR, сначала три приемника
и кв-апконвертер с пассивным делителем, затем поставил пять
приемников и усилитель после апконвертера.

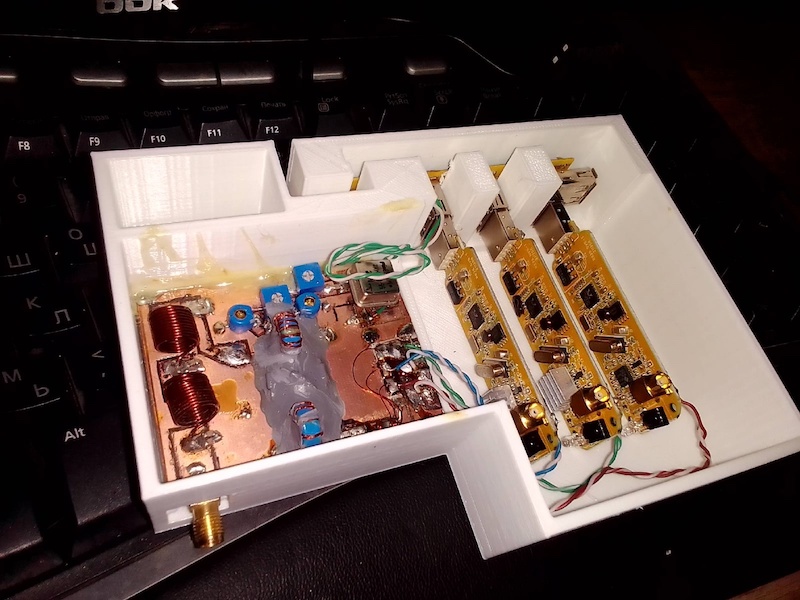

Три приемника

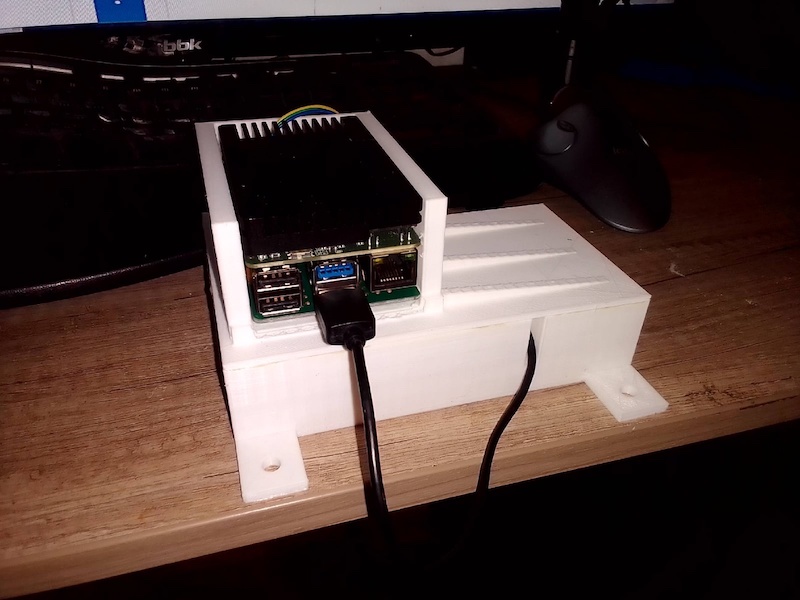

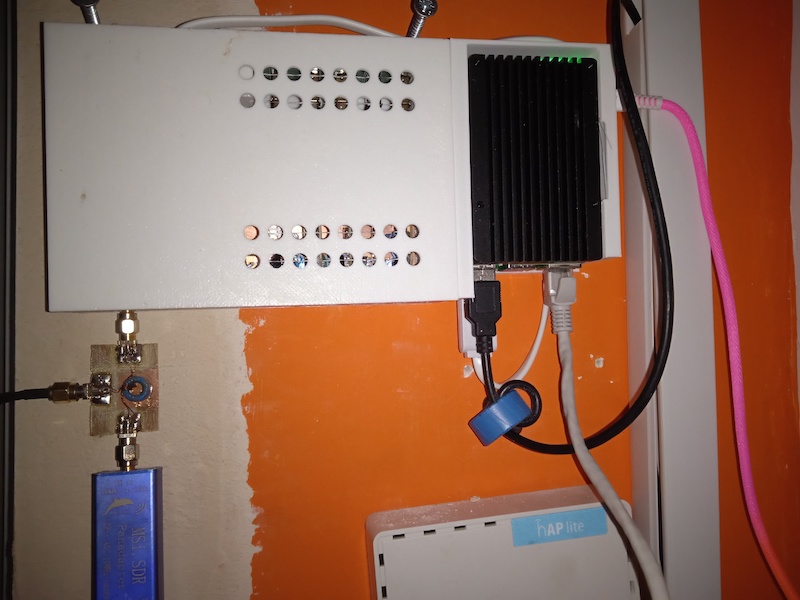

В корпусе

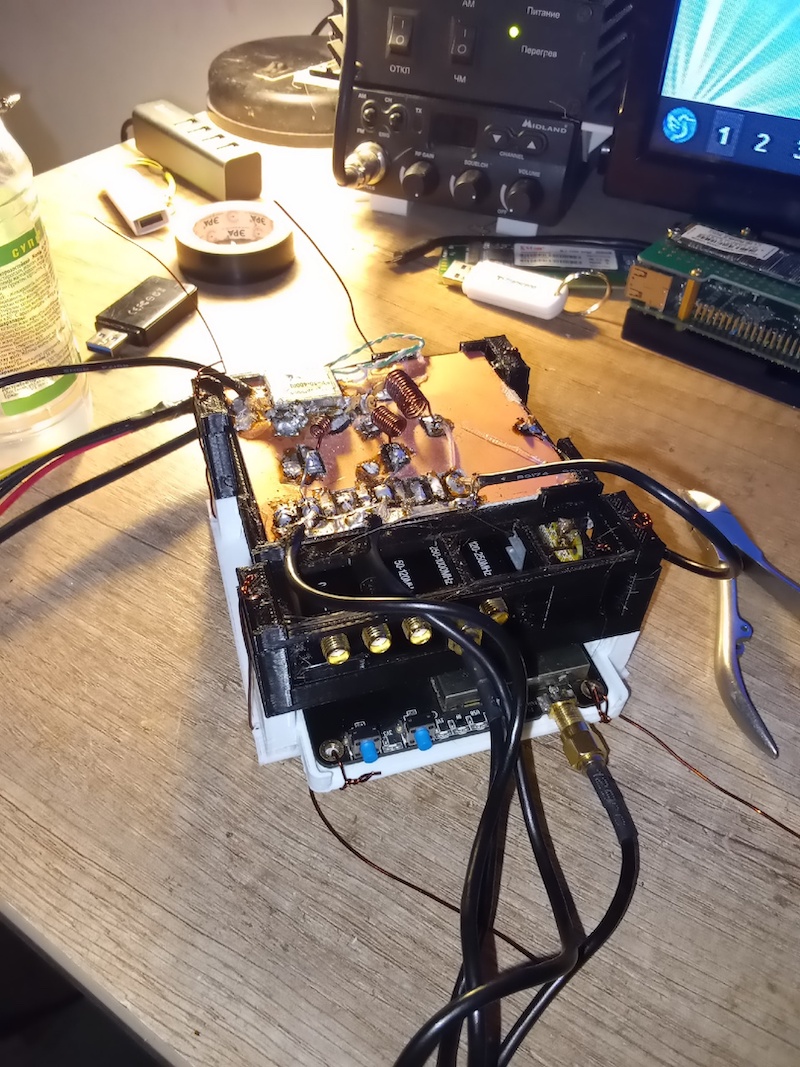

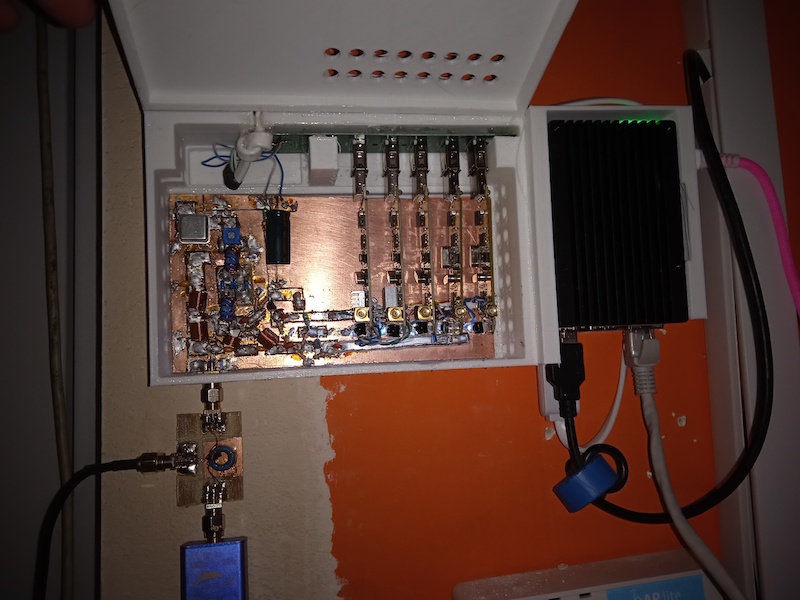

Пять приемников, фото версии с двумя приемниками на УКВ, потом
диапазоны были распределены иначе, 4 на КВ и 1 на СИБИ.

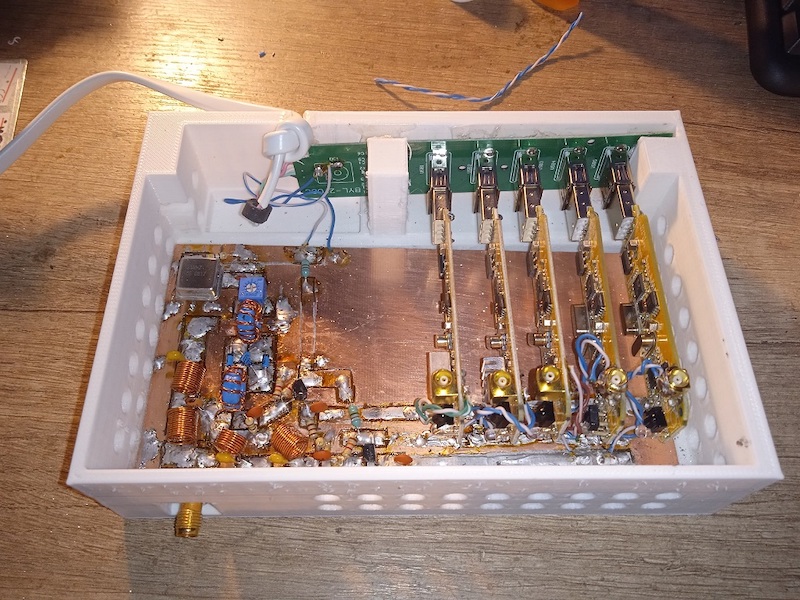

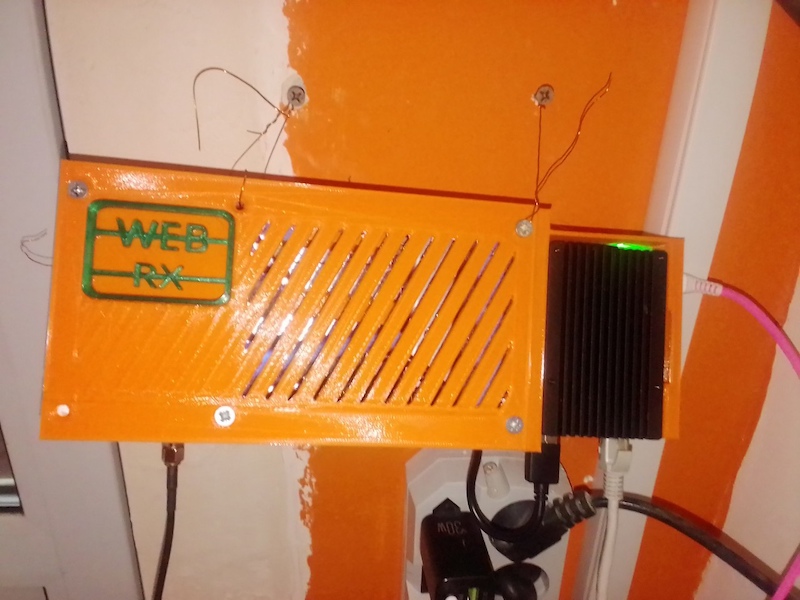

В корпусе

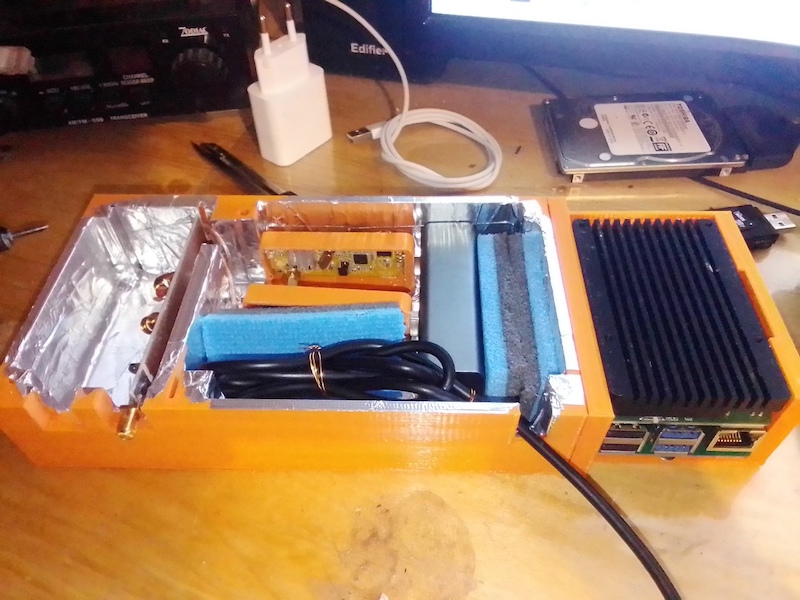

После перевода железа на х86 из этого одноплатника был сделан вебсдр
на двух rtl-sdr на частоты 26-29 мгц и заслан радиочифу, ну потому
что у нео сайт про сиби и повесить вебрадио было бы прикольно,
правда у того нет времени поставить это радио.

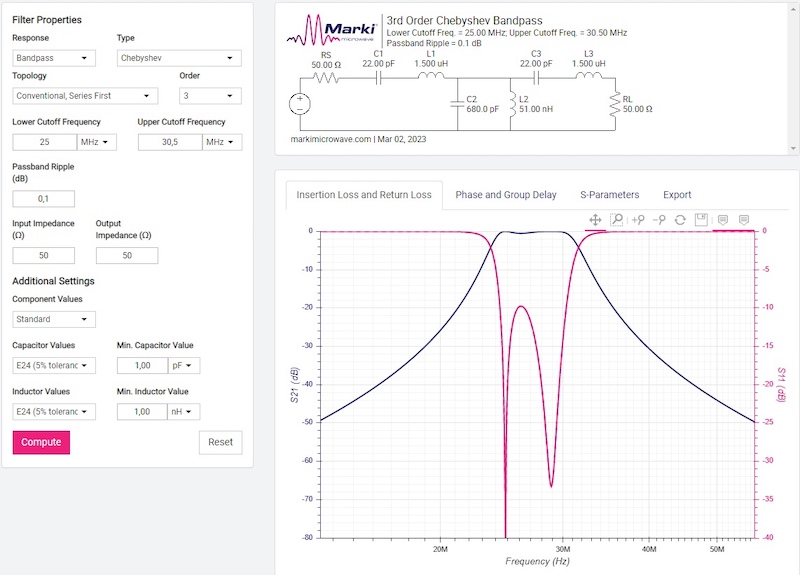

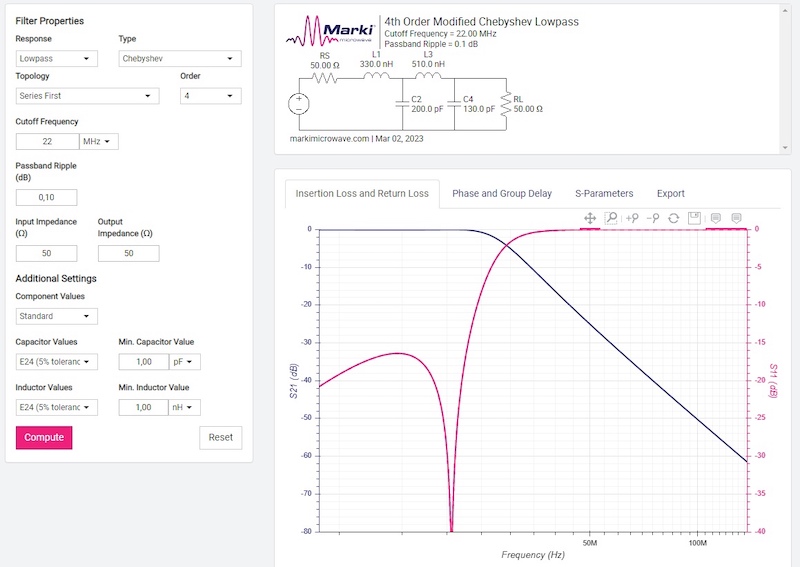

Последние версии фильтров
КВ
СИБИ

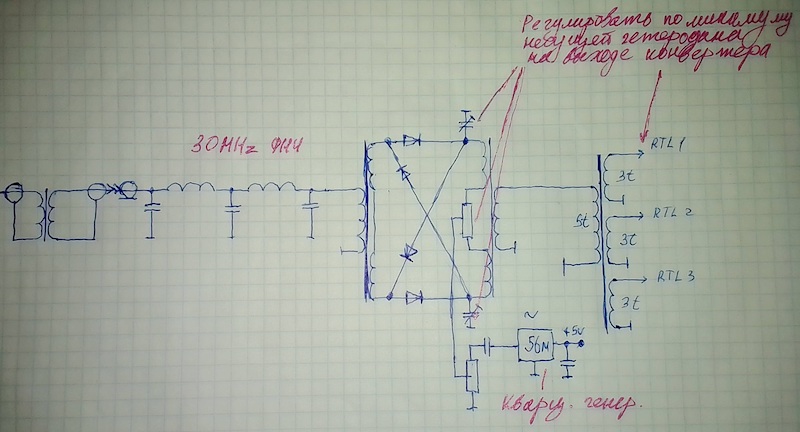

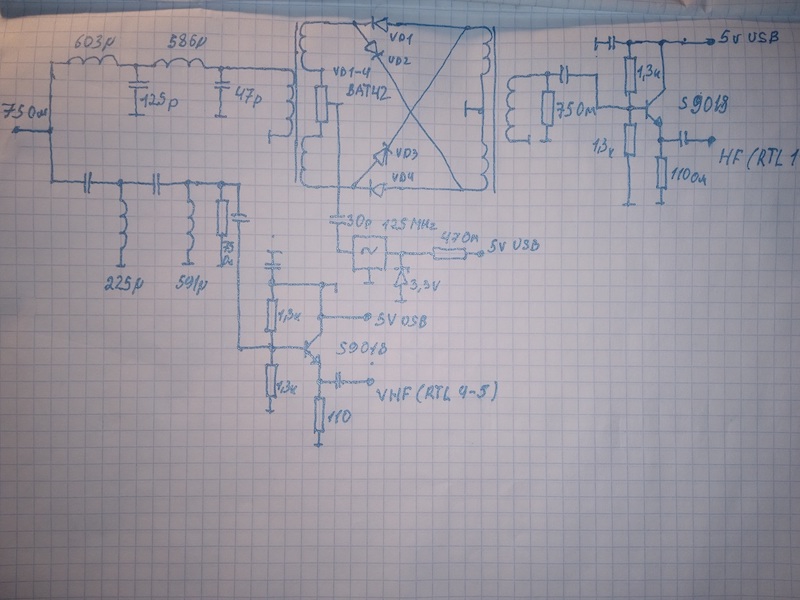

Схема до переделки фильтров.

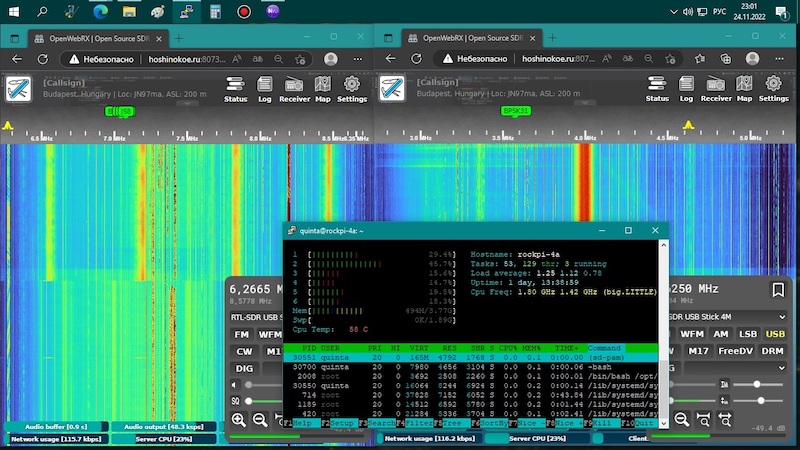

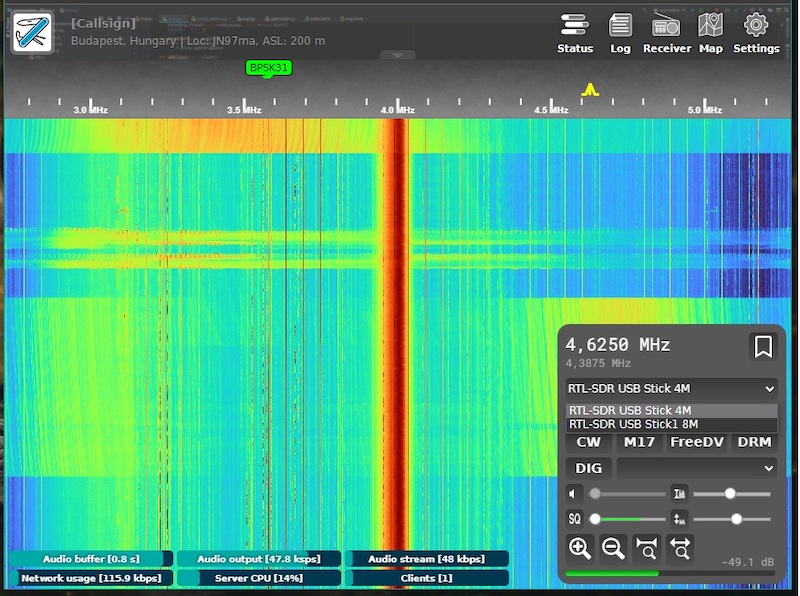

На Rock Pi 4 A rtl-sdr полосой 2.8 МГц первый клиент загружает проц
на 11%, каждый следующий - 4%

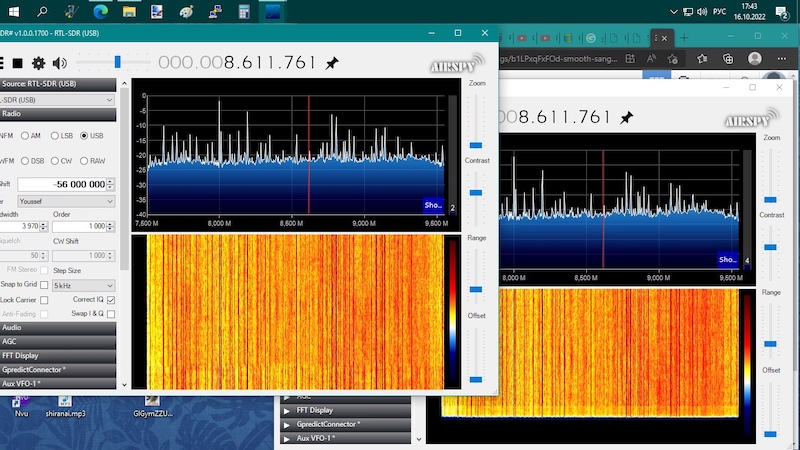

Вебсдрка была так себе, во-первых дешевые rtl sdr излучают помехи
при работе, во-вторых нагрузка одноплатника вызывала просадку
напряжения питания конвертера и уход частоты, в третьих максимально
дешевые свистки на r828 дрейфуют по частоте после включения, из-за

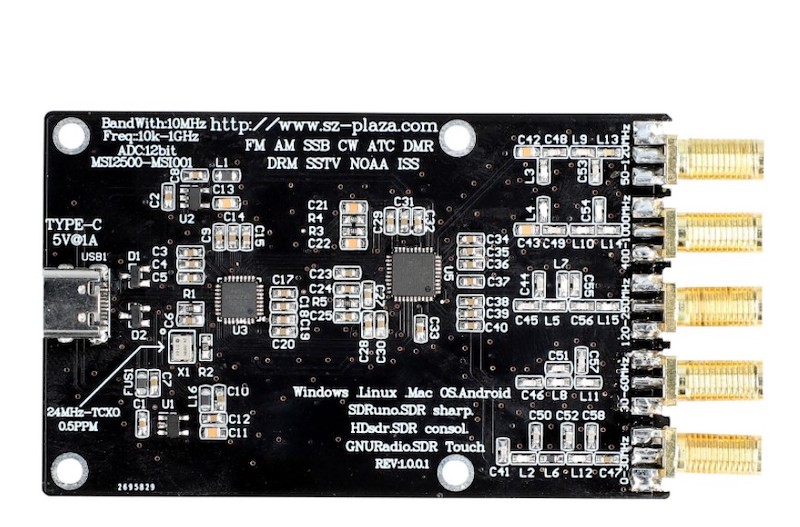

прогрева кварца. Поэтому я решил перекатитья на клоны SDRPLAY без
корпуса и вч коммутаторов, которые к моменту принятия решения
подешевели до 700р. Вот такие.
После серии экспериментов с ними и rockpi4a выяснилось следующее:
Во-первых, у RSP1a меняется разрешение АЦП при изменении полосы
обзора
14bit 2MSPS – 6.048MSPS
12bit 6.048MSPS – 8.064MSPS
10bit 8.064MSPS – 9.216MSPS
8bit >9.216MSPS
плюс реальная полоса пропускания немного ниже, примерно на 0.6МГц,
из-за скатов аналоговых фильтров ПЧ тюнера, так что для того чтобы
перекрыть весь КВ нужно 4 приемника, я установил полосы пропускания
8МГц, соответственно 12 бит разрешение и 7.6 МГц полосы на приемник.
Я считаю что падение разрешения в целых 4 бита ради увеличения
полосы до 9.6 - неоправданная жертва.

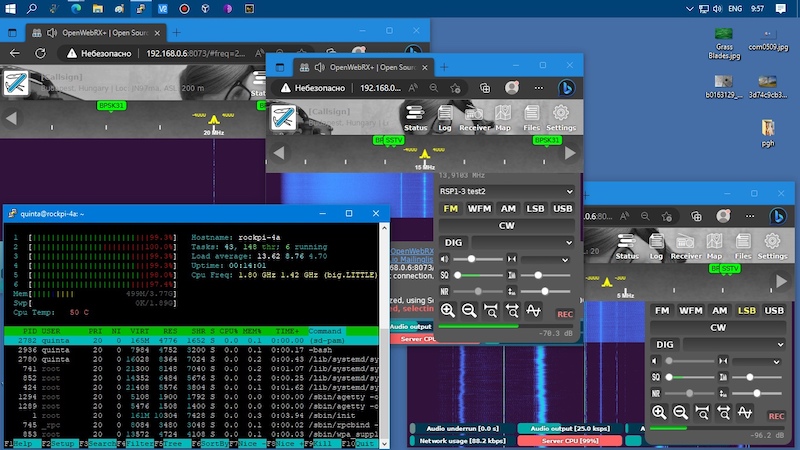

Во-вторых rockpi4a с камнем rk3399 даже с большим
радиатором-кирпичом не тянет все 4 приемника, три приемника по
одному клиенту, и то уже с разрывами звука.
В-третьих (ньюанс) - через USB3 хаб их не включить, т.к. это USB2
устройства, и хабы в любом случае бдут работать с ними в режиме
USB2, а скорости шины хватит только на поток от одного приемника с
такой скоростью.

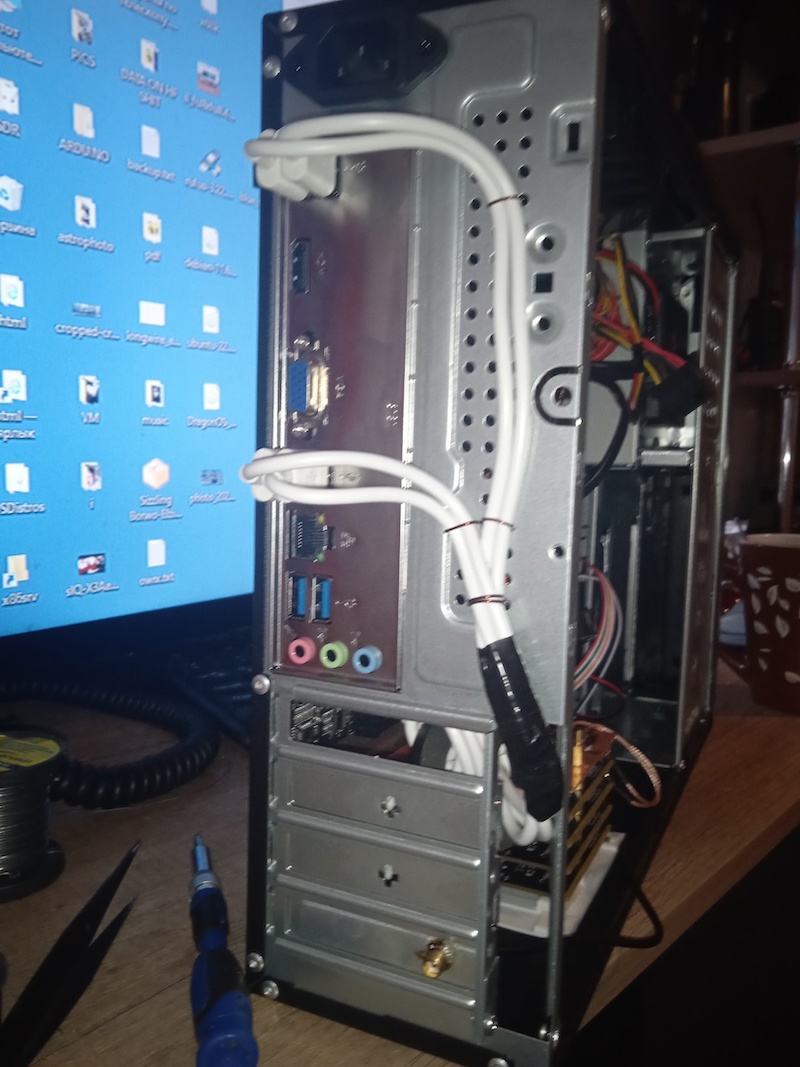

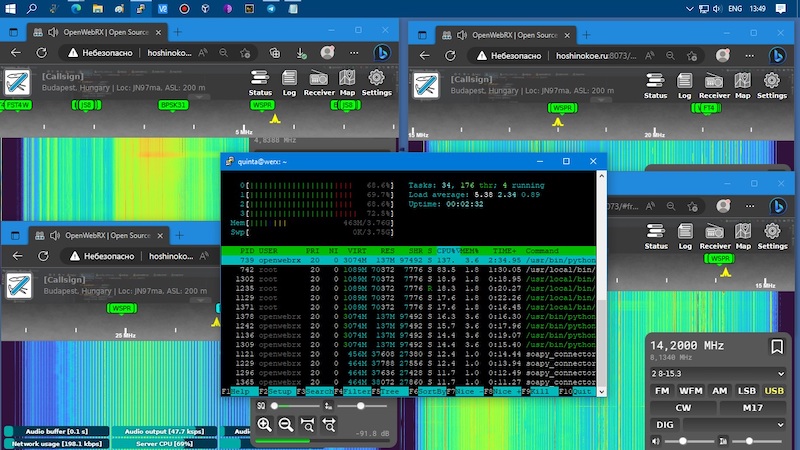

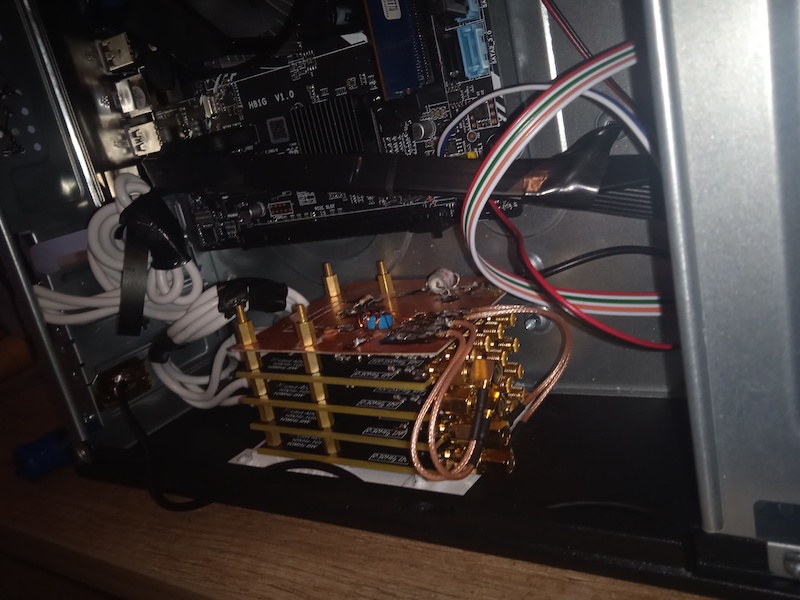

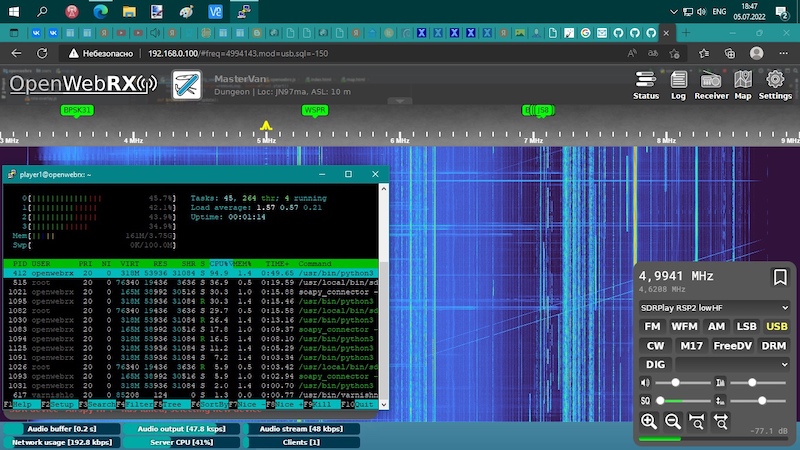

Затем я собрал вебсдрку в своем старом десктопе. Приемники - RSP1a
полосой 8МГц.
core i3-4130, 4g ram
один приёмник нагружает систему на 42%
второй пользователь на приёмнике добавляет 1-2%
четыре приемника нагружают на 77% (но это очень неточно, ингода
второй приёмник даже не добавляет нагрузки)
rk3399 4g ram
один приёмник нагружает систему на 38%
второй пользователь добавляет 7-8%
второй приёмник добавляет 39%
три приемника уже тянет с тормозами
В общем я купил Xeon E3-1270v3, подключил еще один RSP1a на укв и

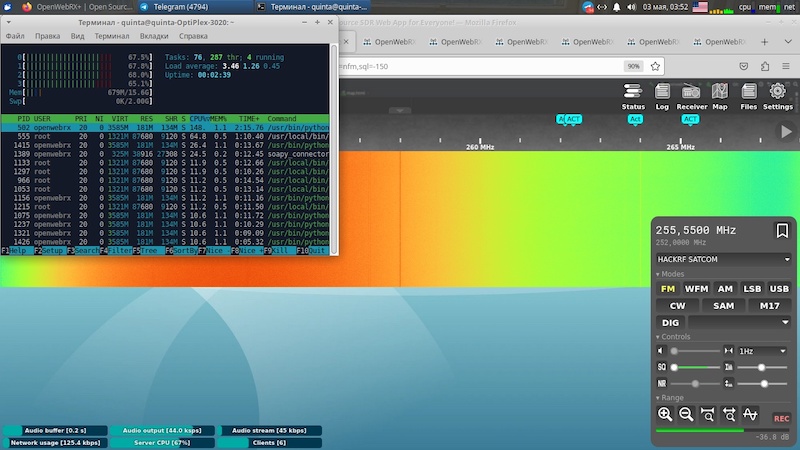

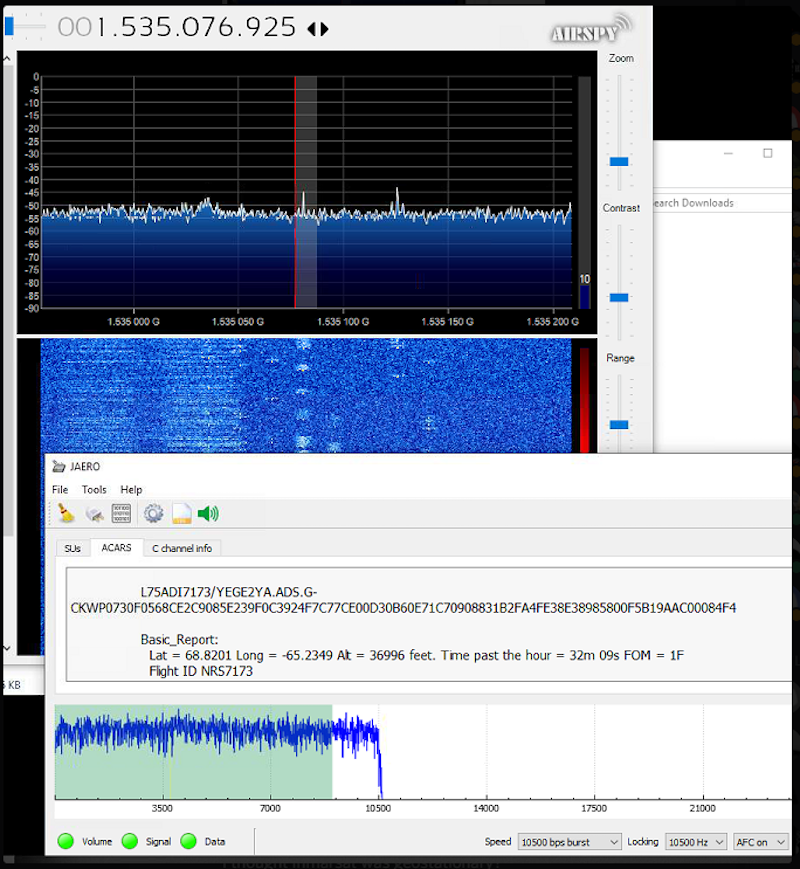

HACKRF на сатком. Нагрузка на ксеоне с 5 RSP1a по 8МГц и HACKRF на
20МГц полосы.
Делители сигнала в новом SDR

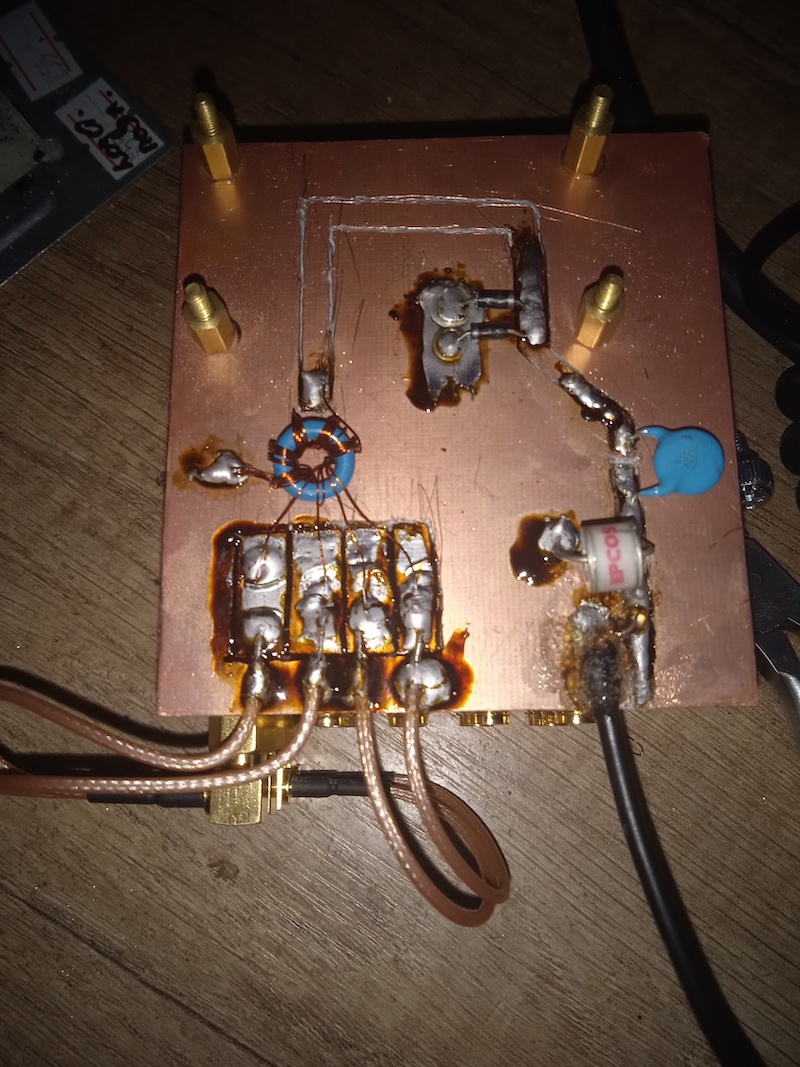

Сначала, когда стоял только КВ блок я по-быстрому запилил
примитивный делитель на трансформаторе. Одна первичная обмотка на 10
витков, 4 вторичных обмотки (выходы на приемники) по 5 витков, плюс
несколько защит.

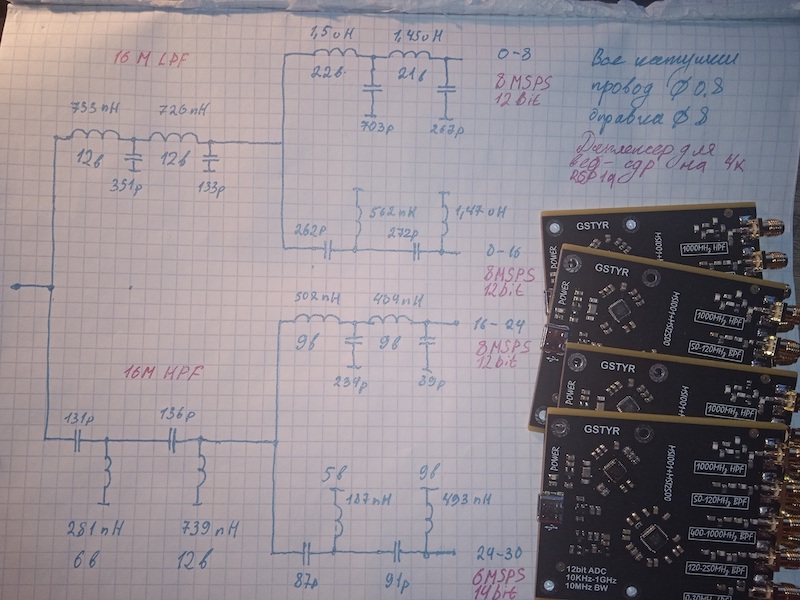

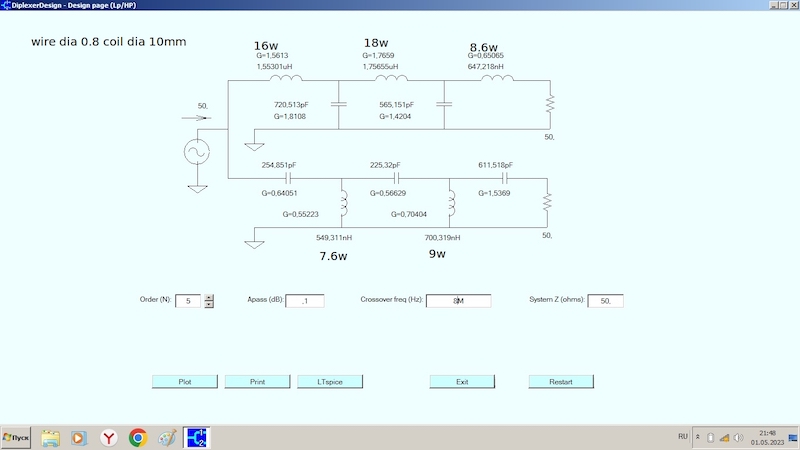

Затем я посчитал диплексеры. Во-первых вместо деления энергии всего
диапазона и потерь в 6дб он отправлят всю энергию выделенной
полосы на нужный приемник. Во-вторых он обеспечивает фильтрацию
внеполосных сигналов, что для не особо динамичных тюнеров msi001 не
так и плохо.

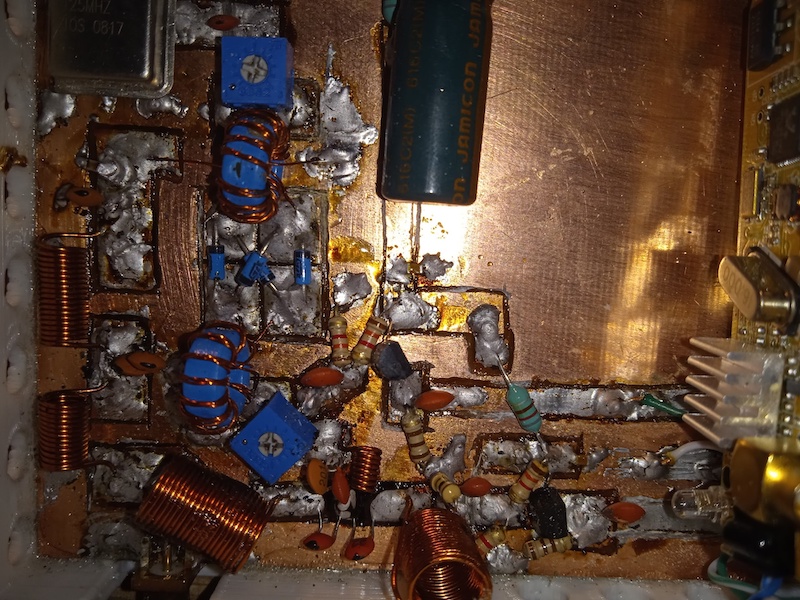

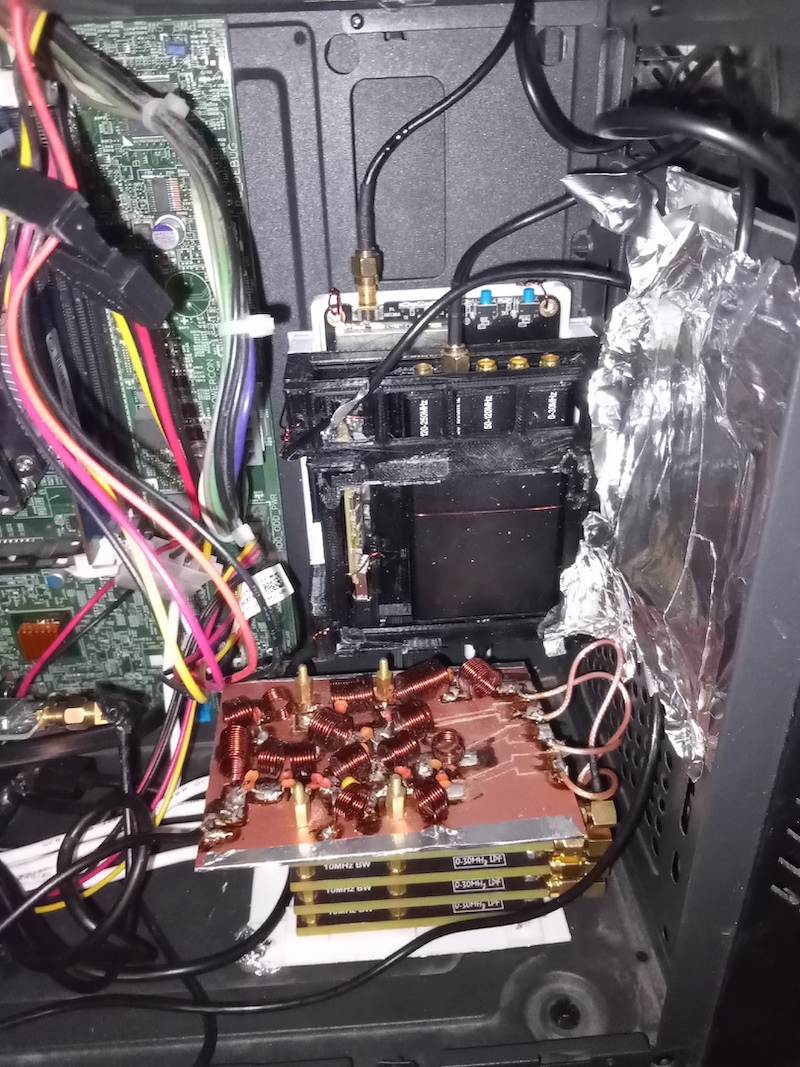

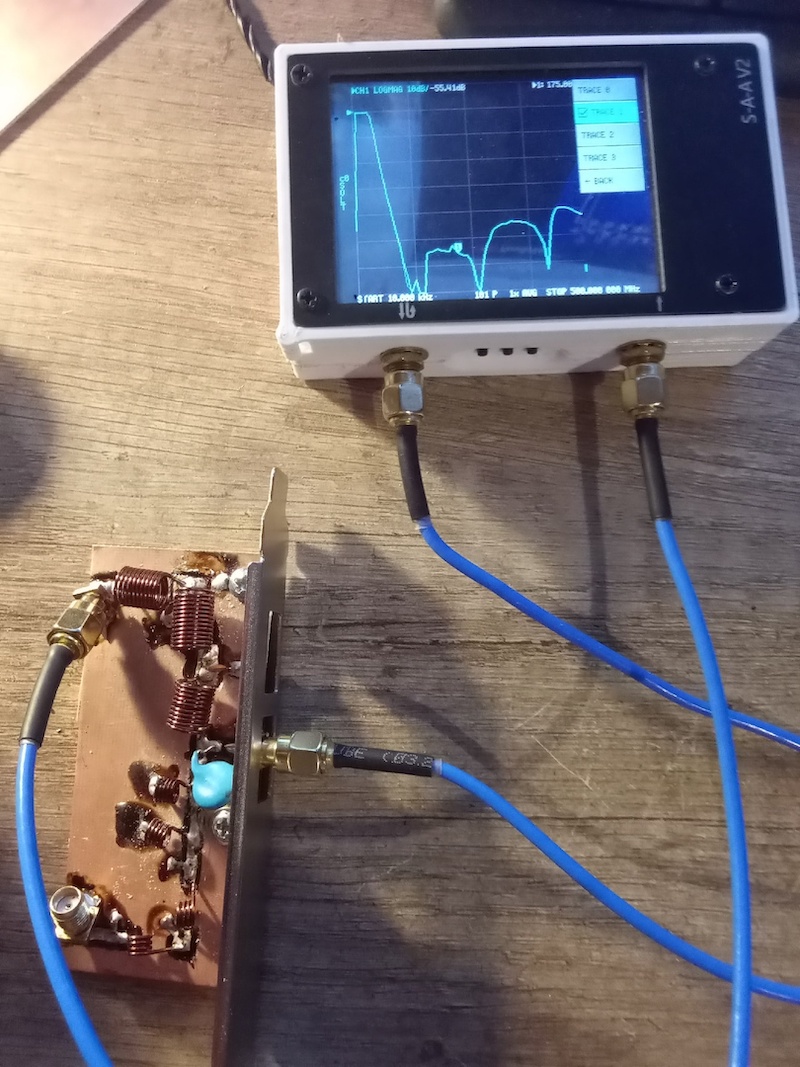

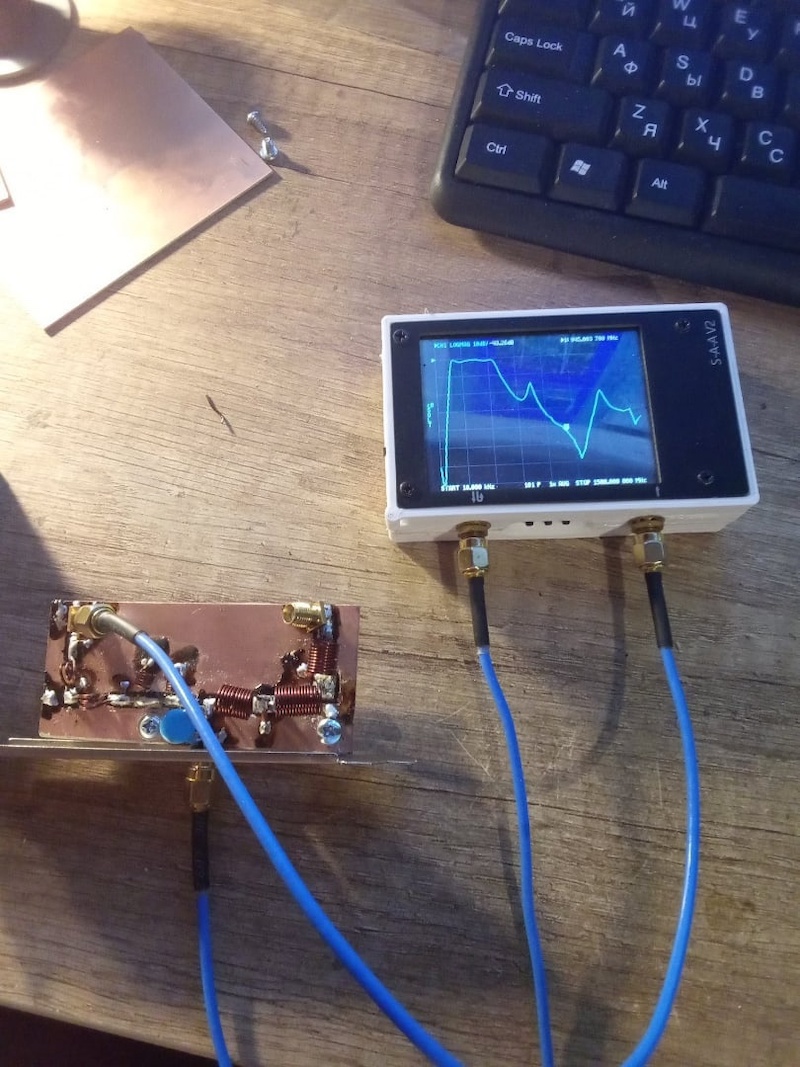

Внешний вид (монтаж плох, между катушками сильная индуктивная связь)

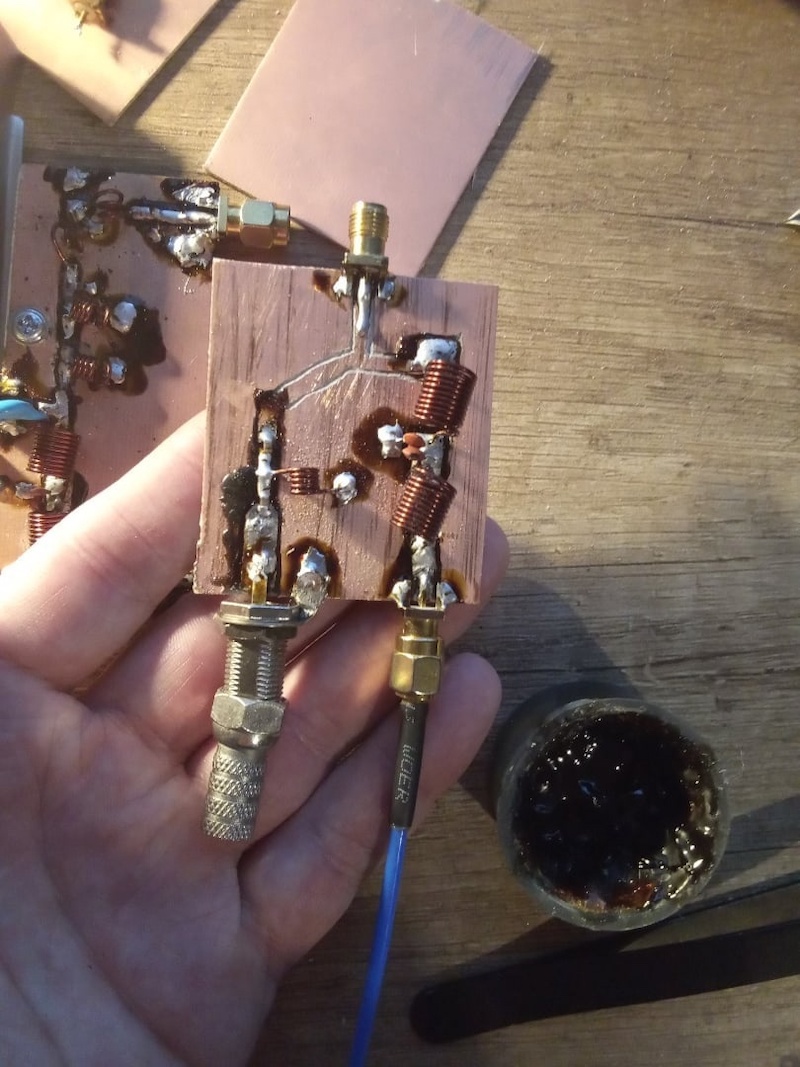

Плюс для запихивания КВ+УКВ в один кабель пришлось запилить еще пару
диплексеров, один установленный на балконе запихивающий УКВ и КВ в
один кабель.
Другой в корпусе пеки, разделяющий и обратно.

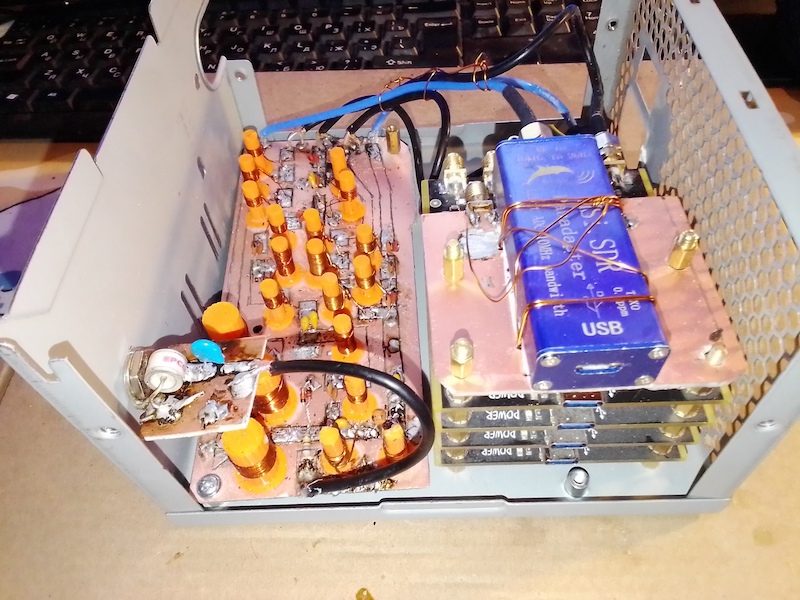

UPD 26.10.2023
Переделан блок фильтров (посредственные ттх вышли, надо будет
переделать), добавлен пятый приемник на диапазон 0-1.8МГц, блоки

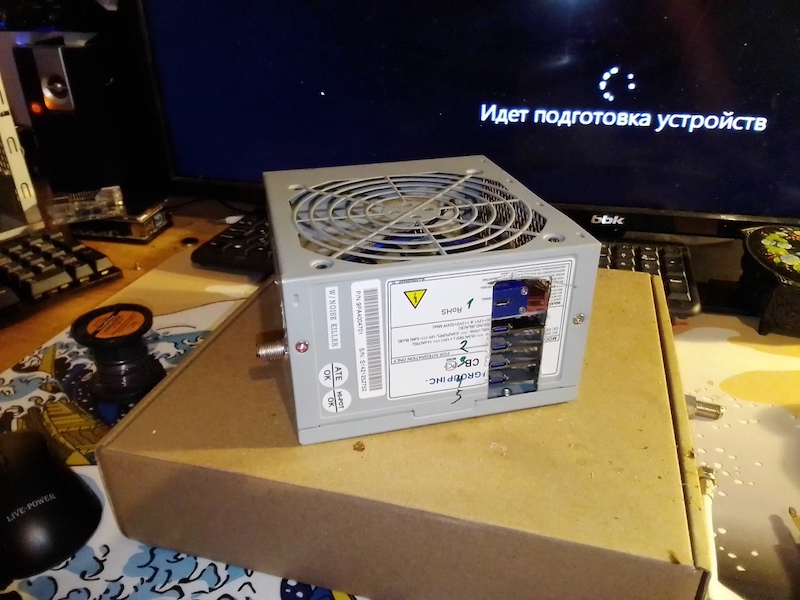

защты, фильтров и приемников запихнуты в экран (корпус АТХ блока
птания).
Антенная система сейчас

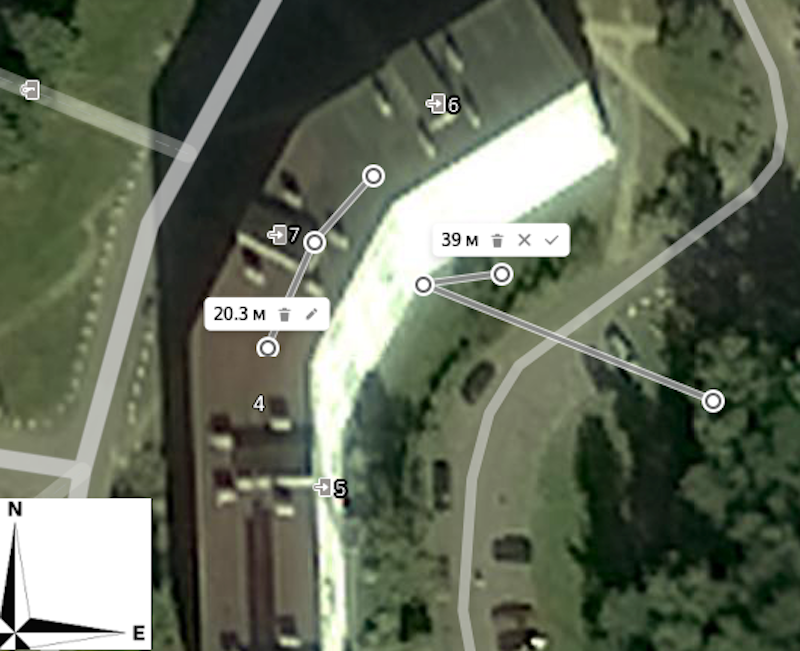

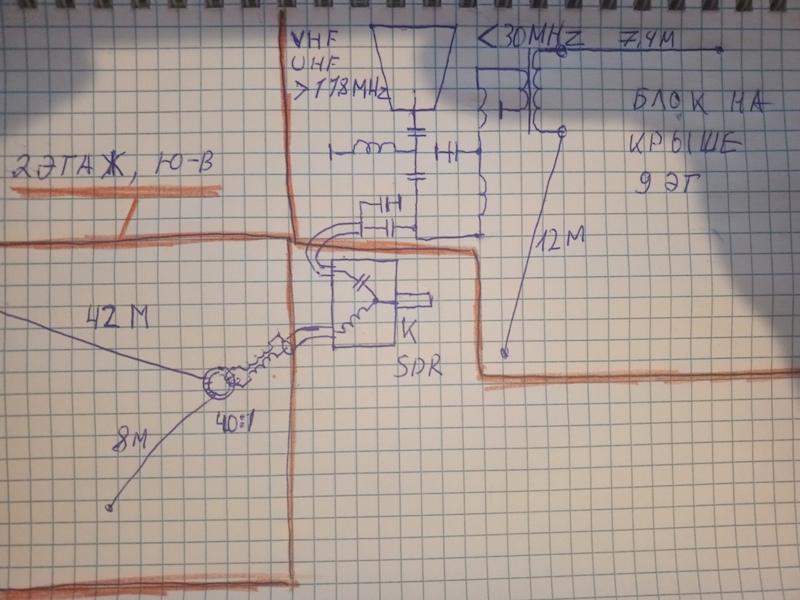

Расположение антенн

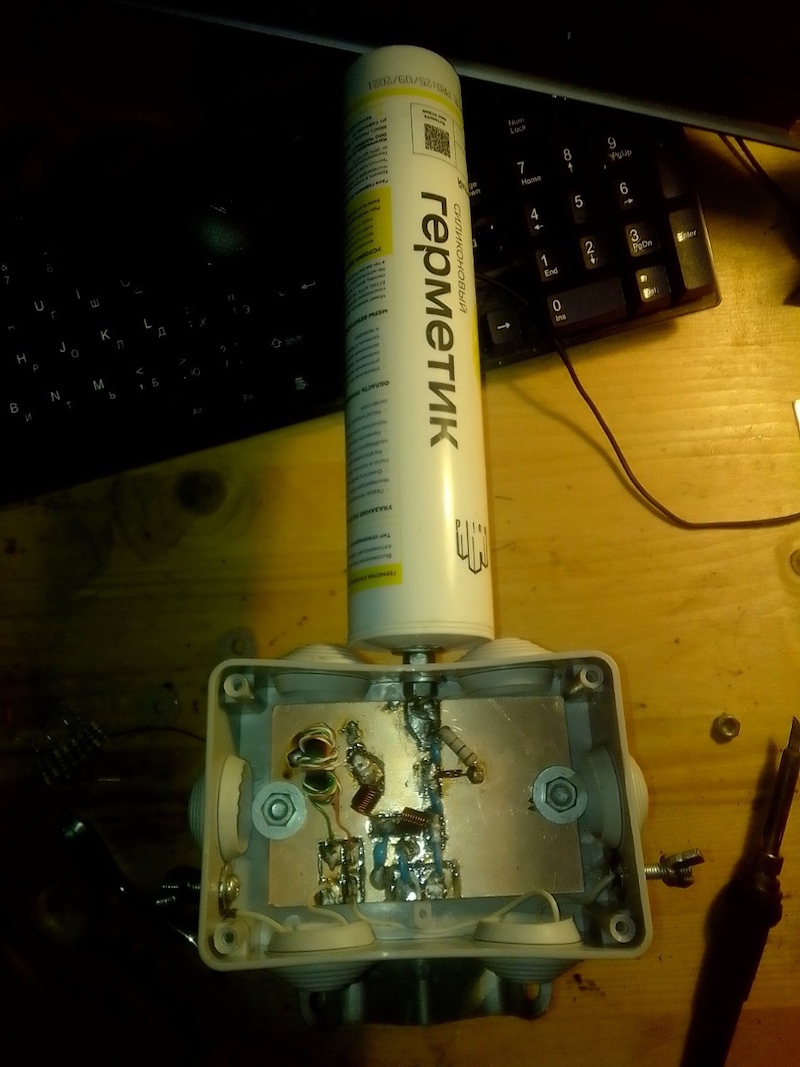

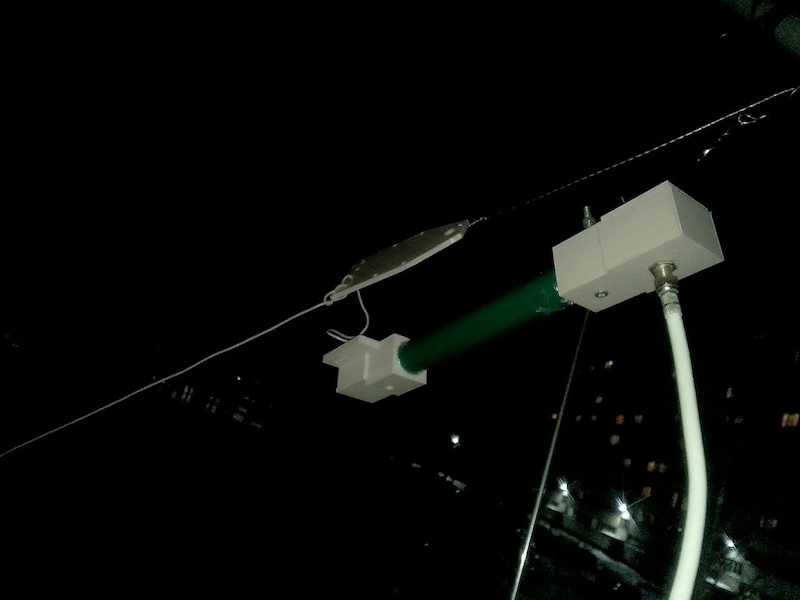

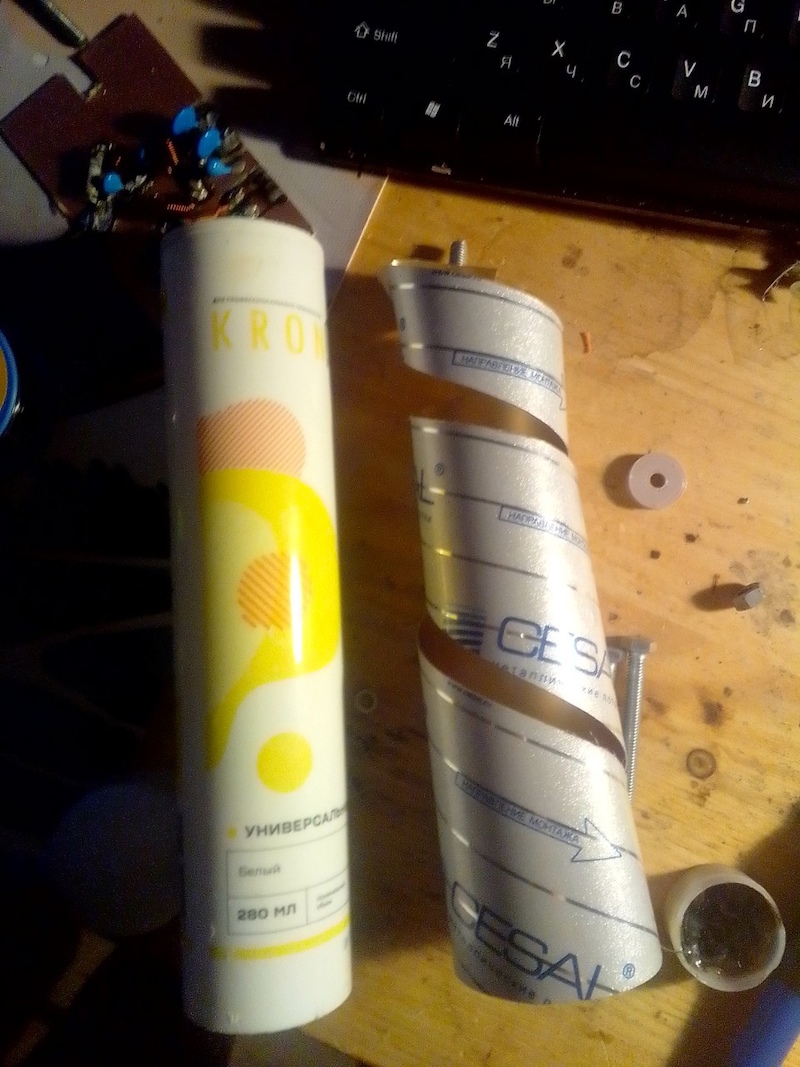

Фото антенного блока и укв антенны

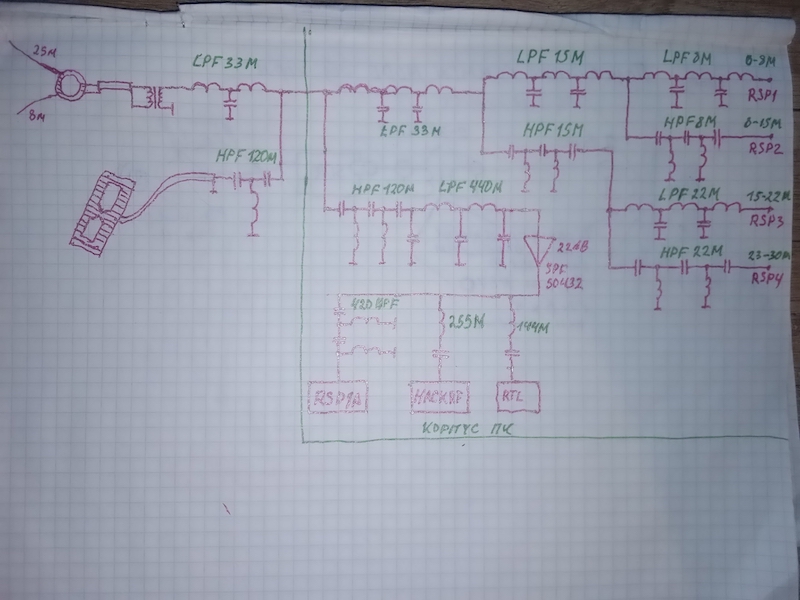

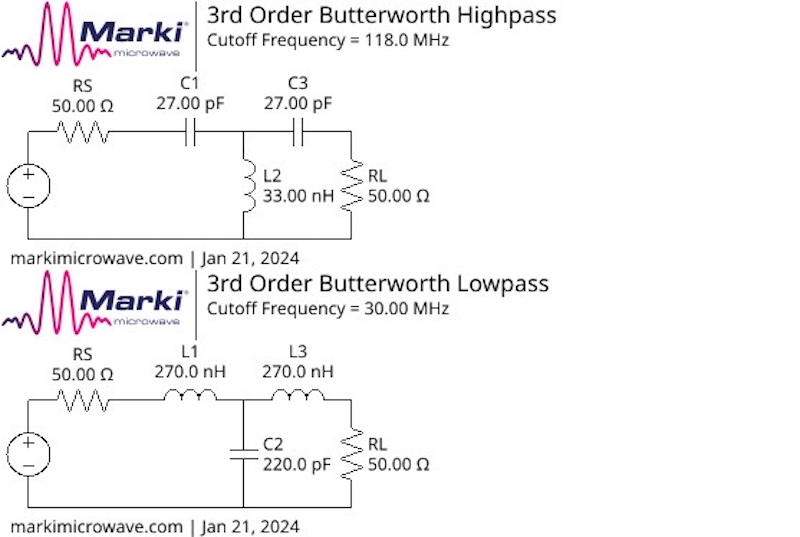

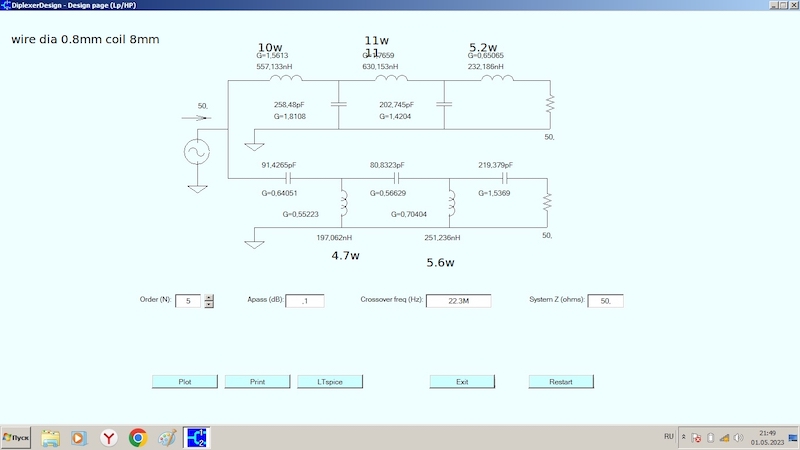

Схема диплексера

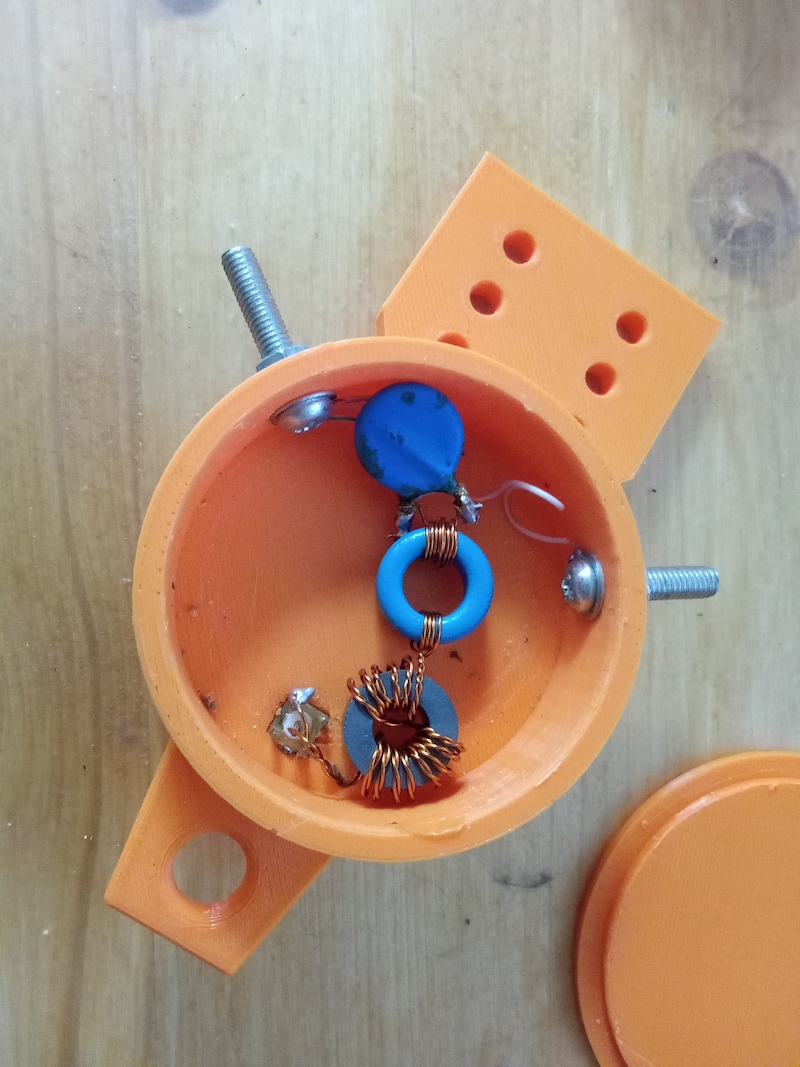

Балун (магнитный трансформатор 40:1 на кольце относительно большого
диаметра - минимальная емкостная связь между обмотками), затем был
добавлен длинный дроссель синфазного тока.
Внутре нет неонки(а стоп, разрядник на 75в газонаполненный и
светится в поле Теслы), таки есть у нее неонка!
В сборе

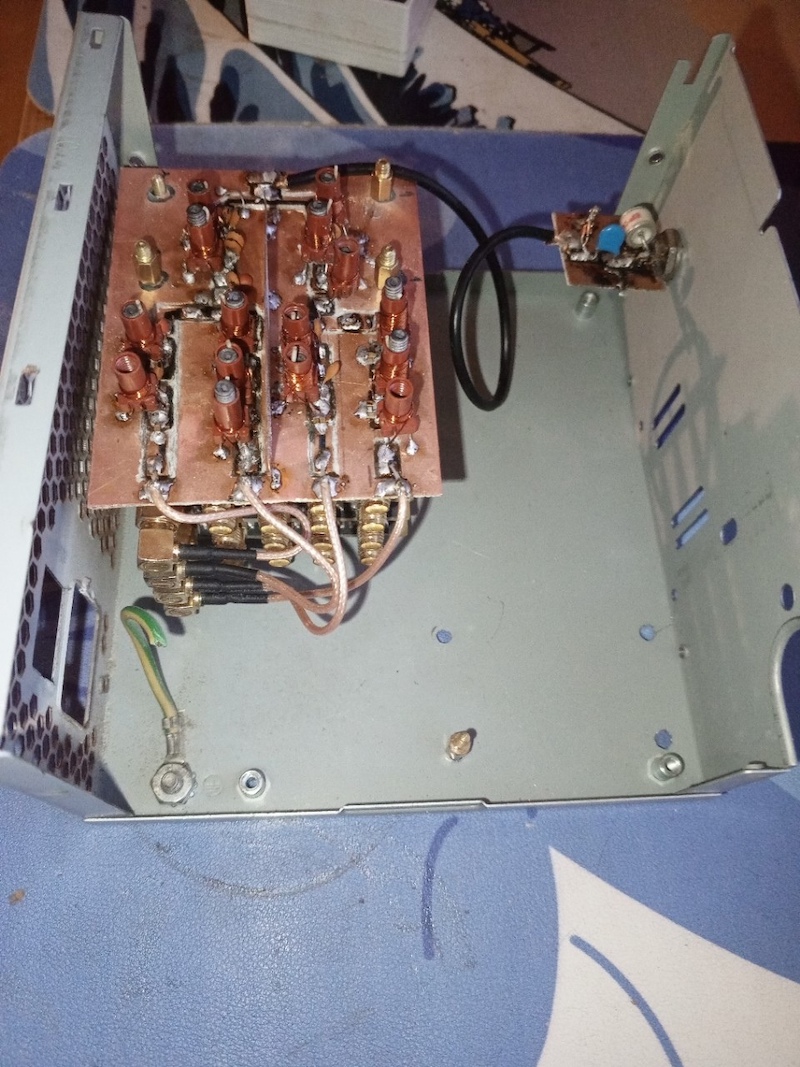

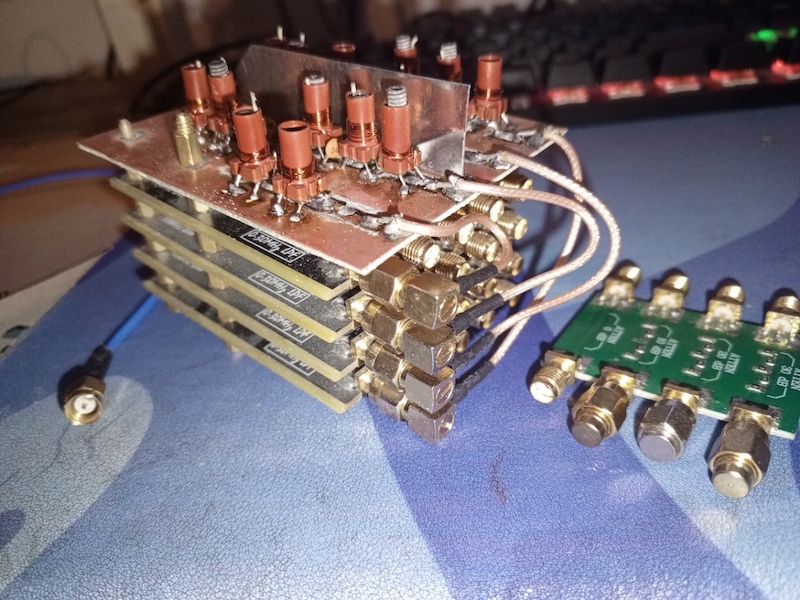

7 ноября 2024 года диплексеры набора КВ приемников были переделаны и
наконец настроены, так как я наконец купил кучку каркасов катушек с
подстроечными сердечниками.

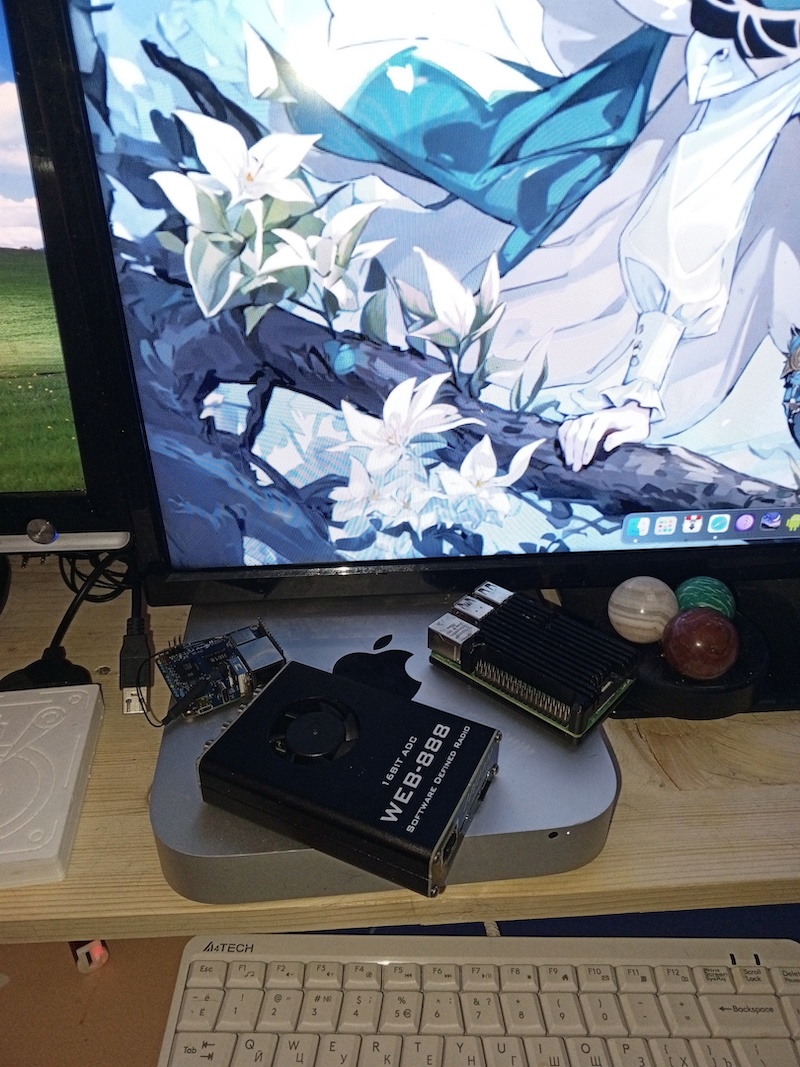

Ииии 13 февраля 25 года мне приехал и тут же был запущен в
эксплуатацию WEB-888, как лучший по ттх
доступность/цена/полоса/битность.
Не то чтобы я хейтил самостоятельную сборку серверов, но
непредсказуемые отвалы в цепочке клон RSP1a>SDRPLAY
API>SOAPY>Openwebrx меня задрали, как и неспособность
конкретно устройств SDRPlay запуститься после отключения питания
(после подачи питания обязательно требовался sudo reboot, при чем
трюки типа "перезапустить SDRPLAY api, потом SOAPY, потом OWRX+ по
скрипту после загрузки) работали пару месяцев, а потом переставали

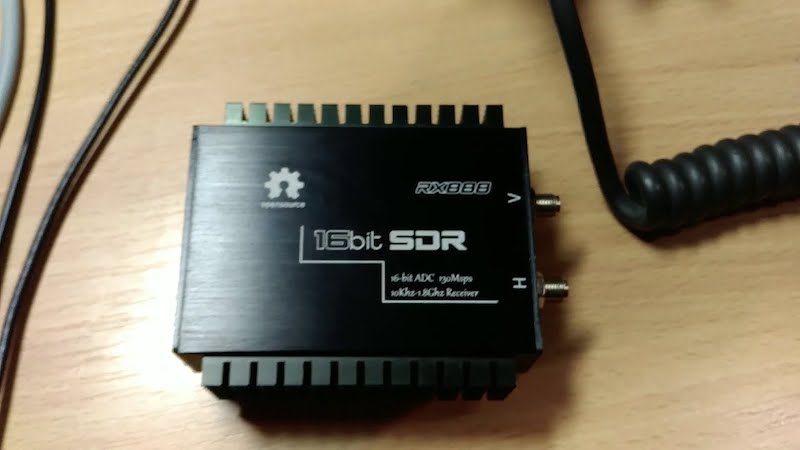

действовать. Я сначала хотел купить rx-888 и компьютер, но потом
решил что аншлаг в виде 13+ посетителей моей вебсдрке не светит, и
решил поставить такую штуку без возможности апгрейда. Хотя конечно
было бы неплохо иметь Openwebrx+ со всеми его декодерами и с полосой
и битностью rx-888 (60 мгц 16бит), но коннектор к OWRX еще сырой,
стабильно с этим приемником работает только PhantomSDR и веб-морда к
KA9Q sdr, которая конечно экономична благодаря overlap and save
демодуляторам, но кроме приема звука ничего не умеет.
Заодно я заменю вебсервер на котором хостится эта страничка (тот же
компьютер на котором работает старая вебсдрка) на какой-нибудь
одноплатник.

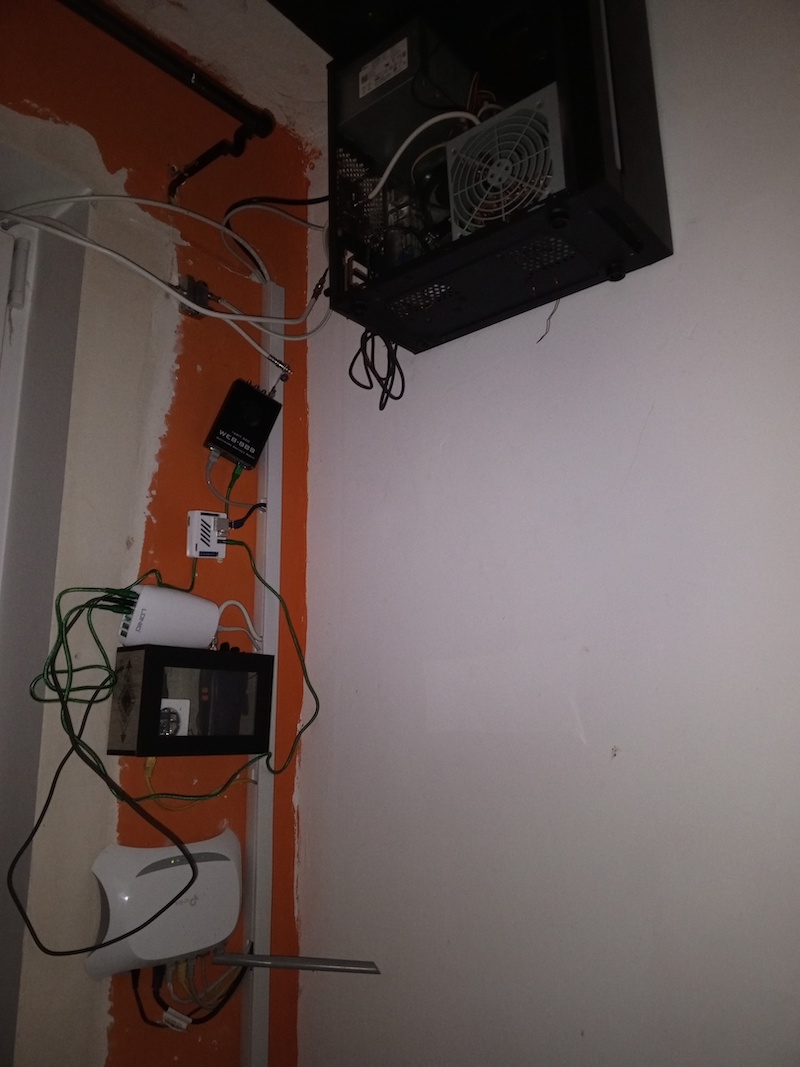

Старый сервер в верхней части фото, шкатулка с рацией внутри-линк
FRN

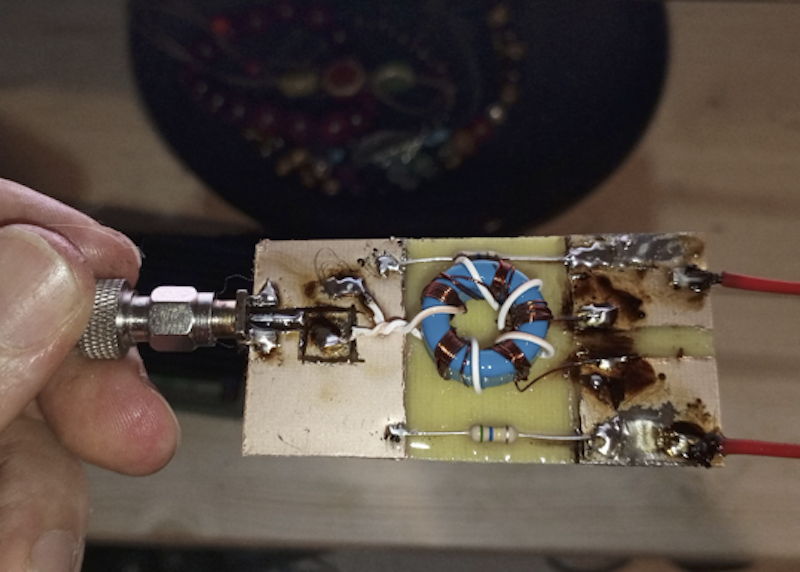

Поскольку приемник работает по факту от единиц килогерц пришлось
переделать антенный трансформатор для более эффективной работы на ДВ
и ниже (коэффициент 36:1 и по возможности низкая межобмоточная

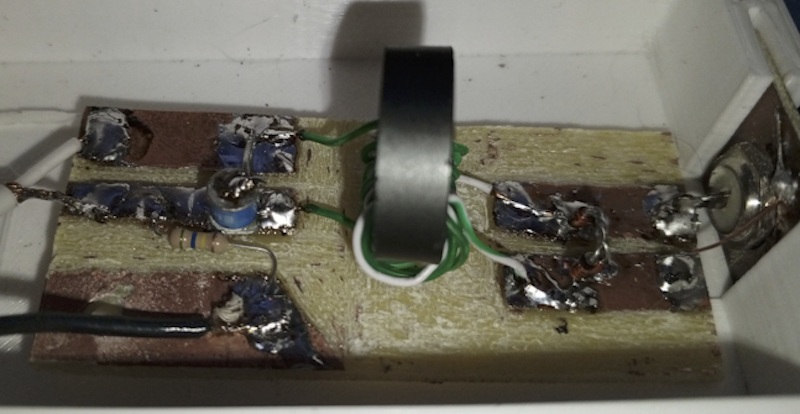

емкость), поставить дополнительный блочок гальваноразвязки с защитой
разрядником и диодной сборкой и обеспечить стекание статики с
провода антенны через несколько резисторов по 560ком. Надо добавить
еще несколько разрядников по хорошему на входе трансформатора и на
входе блока развязки, с проводников на землю.

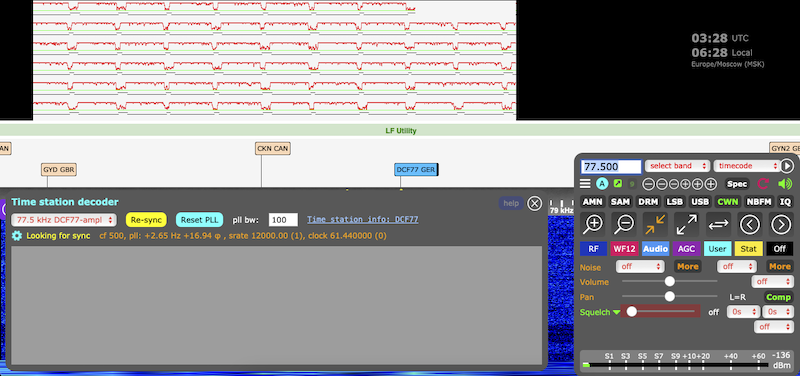

Странно конечно хвастаться тем что 38 метровая антенна в европейской
части РФ принимает DCF77, но для шумного поселка это неплохо.

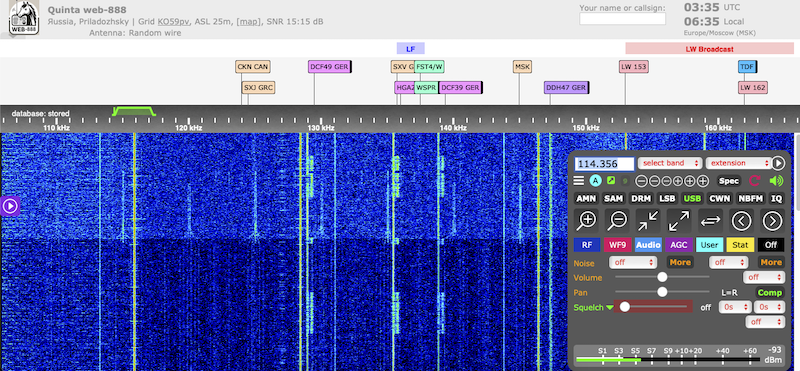

Другая служебка на ДВ.

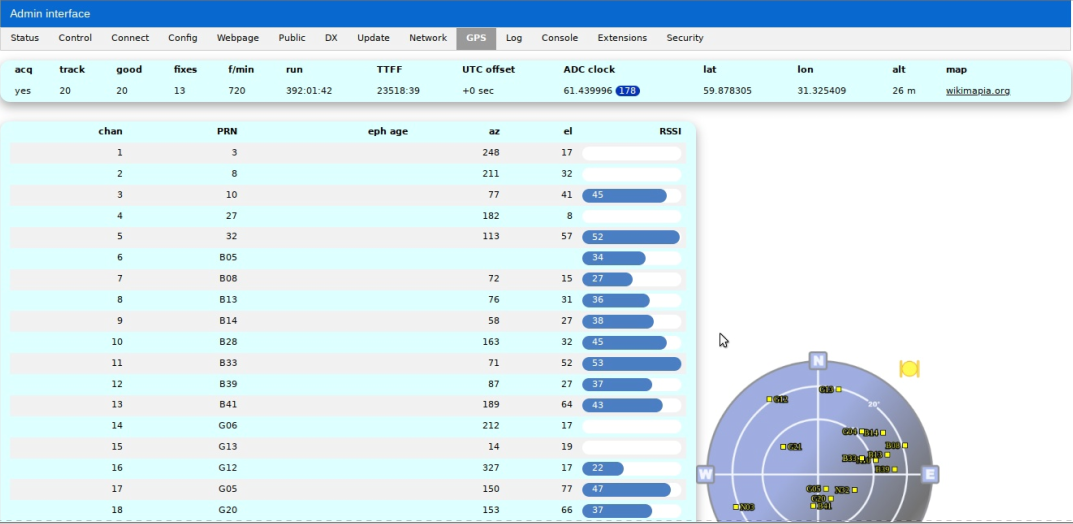

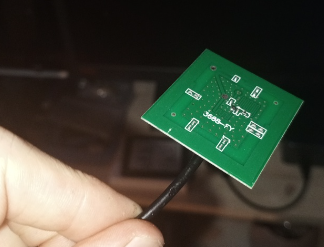

Вспомнил что у меня валялась GPS антенна и подключил ее, теперь радио со стабилизацией частоты по атомным часам GNSS спутников
