После размещения на путиловской горе мештастик роутера я подумал что
в принципе можно быо бы собрать такой же экономичный эхо-репитер на
какой-нибудь безлицензионный диапазон-LPD или PMR
PMR был выбран сразу по нескоьким причинам. Они еще продаются на
маркетплейсах (сертифицированные ЛПД почти не найти), диапазон не
так загажен, на ЛПД целая куча радиомодемов. Разрешенная мощность
выше чем на ЛПД аж в 50 раз, а полоса модуляции в два раза уже (NFM
12.5 кГц) что дополнительно дает прирост спектральной плотности
сигналу. Ну, насколько я понимаю.

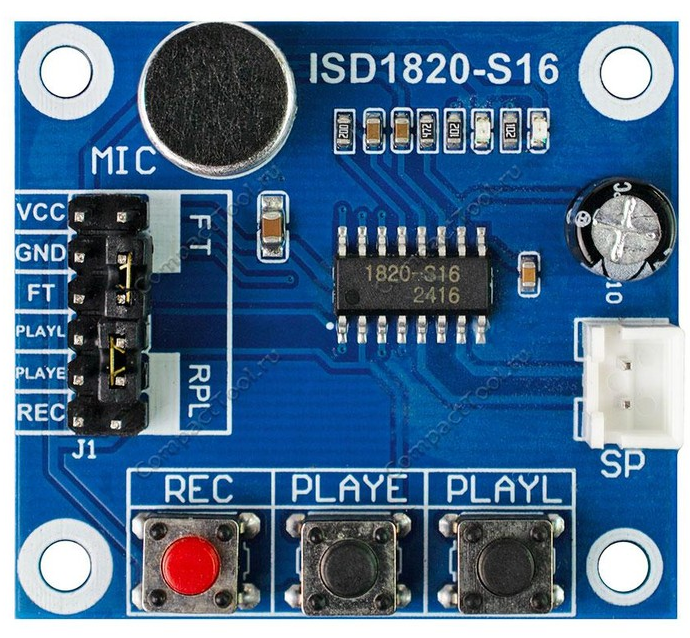

На озоне валяются модули чипа-диктофона isd1820
Ведет она себя так.
Запись идет пока нажата кнопка rec. Если она нажатаа больше 20 сек
то сохраняются послежние 20 сек речи.
Нажатие без удержания кнопки PLAYE воспроизводит последнюю запись.
Если во время воспроизведения ее нажать еще раз то ничего не
произойдет, воспроизведение продолжится. Если ее удерживать то так
же ничего не произойдет - запись проиграется один раз и все.
Кнопка PLAYL - запись воспроизводится по кругу пока кнопка нажата,
если во время воспроизведения ее отпустить то проигрывание
прервется, если ее снова зажать то воспроизведение пойдет с начала
записи.
Микросхема помнит сколько времени она записывала, и воспроизводит
именно последнюю запись а не всю память.
Длительность записи до 20 сек, ШИМ выход, на момент сборки
устройства стоили от 230р. В качестве контроллера выбрал ардуино про
мини, т.к. она не содержит дополнительно потребляющей энергию
микросхемы usb-uart, также с нее демонтирован светодиод индикации
питания и стабилизатор. Ардуино находится в глубоком сне и будится
прерыванием по сигналу COS от рации. В дежурном режиме вся схема
потребляет 0.11мА.
Надо еще сказать что я сдуру купил isd2560, и только потом обнаружил
что она работает от 5 вольт. Затем я купил isd17240 и она судя по
индикации что-то записывала, но не выводила сигнал. Я перезаписывал
NV регистр APC который управляет конфигом аналоговой части, но
эффекта не было, поэтому пришлось использовать эти 20секундные чипы,
они по крайней мере новые, в отличие от 25 и 17 серий ISD которые
продаются Б\Ушными.
Прошивка parrot_isd1820_arduino_deep_sleep_tone_telemetry.ino
Ничего не мешает кстати при такой дешевизне и экономичности модулей
поставить их два, на второй записать сообщение о том что на частоте
работает репитер и выдавать его периодически в эфир.

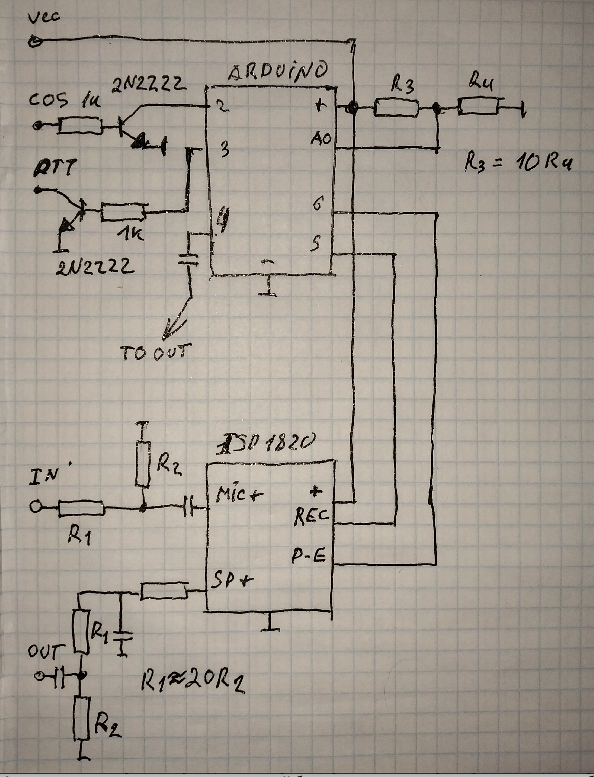

На схеме нарисован вход сигнала COS (открытие шумодава), который по
умолчанию отсутствует в выходах портативок, но я еще со времен вката
в FRN помнил что из этого бао легко достать сигнал COS. Также было
решено использовать баофенг 888 потому что он питается от одной
банки лития, как и вся остальная схема, добавка преобразователей
ухудшила бы потребление тока.
На озоне была найдена тушка баофенга за 560р, по инструкции отсюда
https://hamvoip.org/hamradio/baofeng888/ была произведена
вивисекция. Также удалены светодиоды, в режиме приема рация жрет
около 65ма, в режиме сохранения энергии по умолчанию около 20-30
(зависит от скважности режима), надо поиграть настройками через
CHIRP.

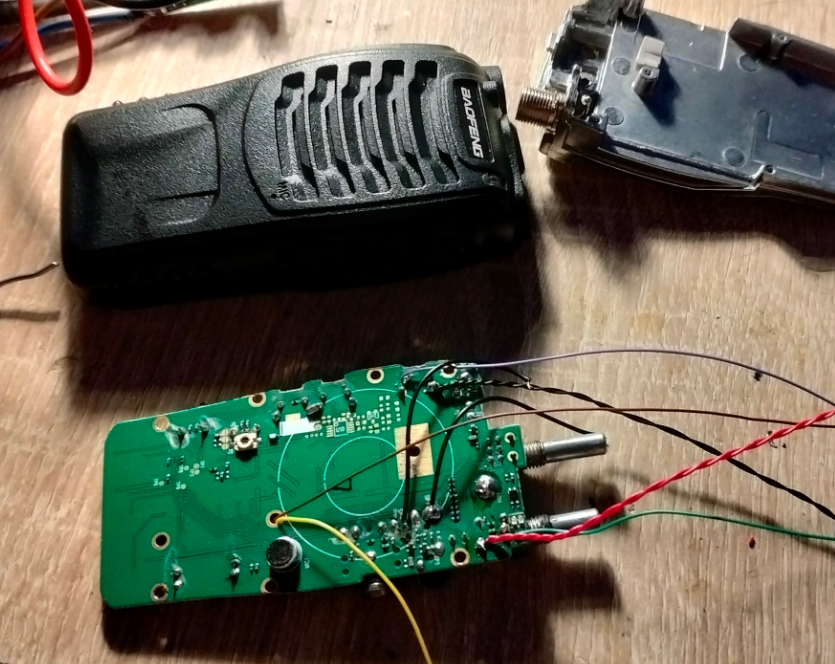

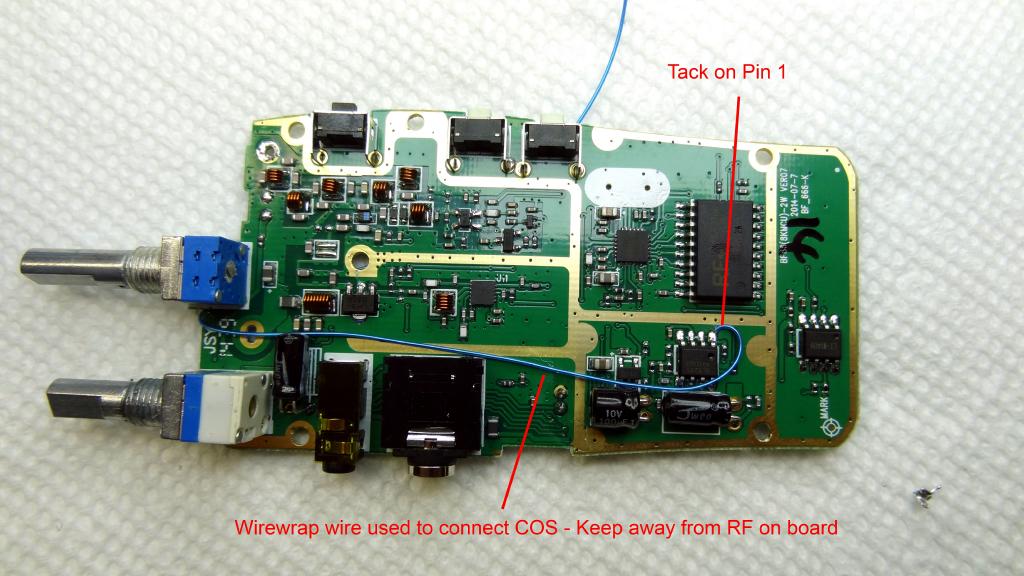

На случай если ссылка выше умрет, у меня плата заметно отличалась,
но эта микрушка была на месте.

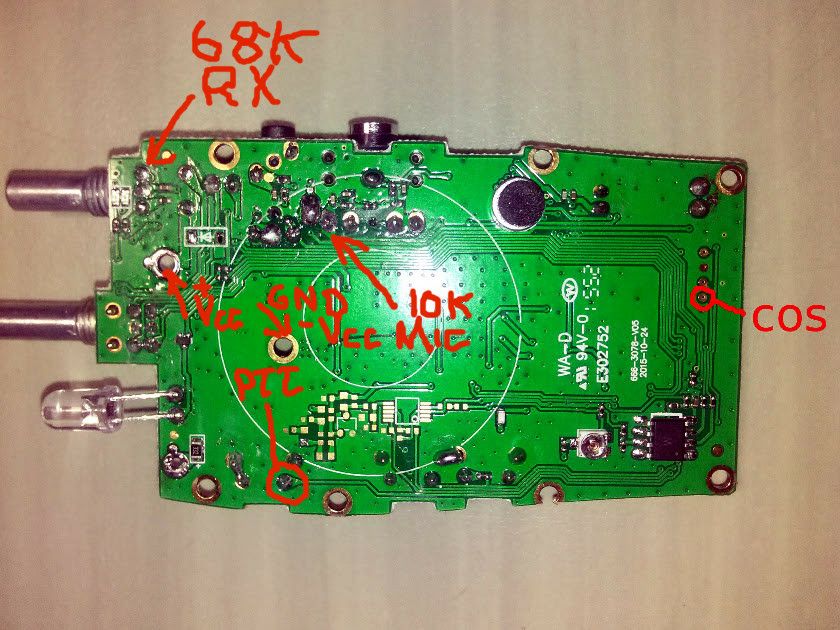

С того же сайта еще варик

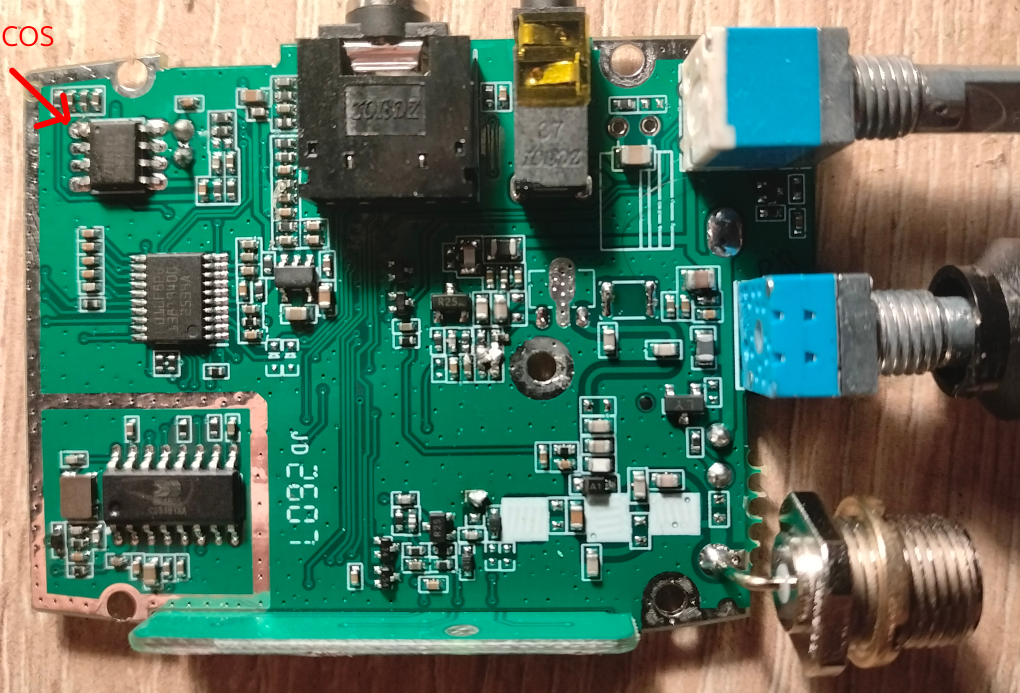

И еще одна ревизия бао888\666

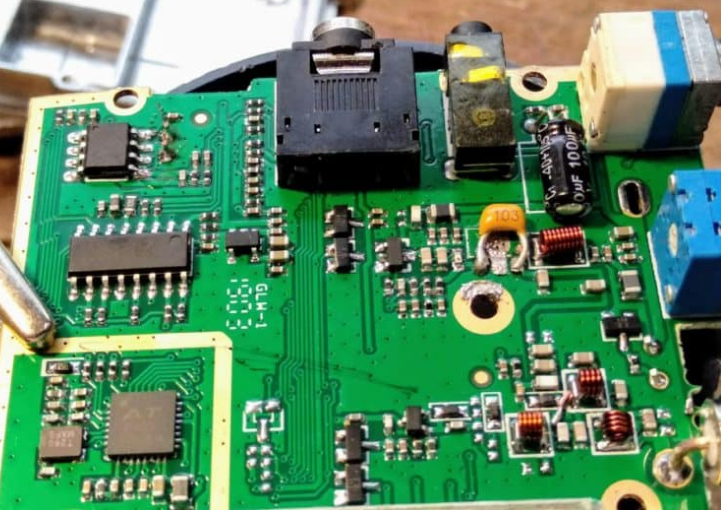

Также был произведен вынужденный Low power mod, так как в какой-то
момент выходной каскад сгорел. Когда и как это произошло ума не
приложу, он всегда включася с антенной.
Суть мода в том что на место выходного транзистора впаивается
конденсатор, который проводит сигнал с драйвера в выходную цепь,
получается что-то около 100-200мвт.

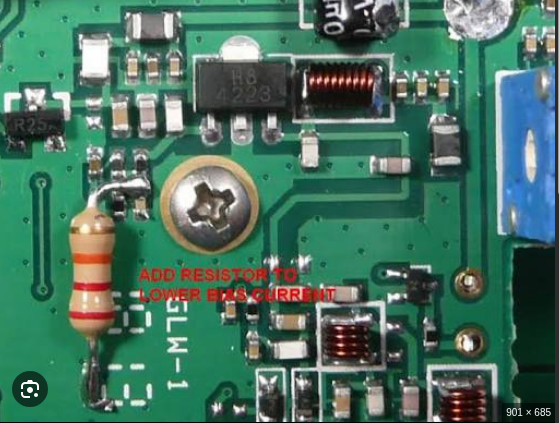

Есть еще вариант модификации выхода этого бао, чтобы транзистор
меньше грелся понизить напряжение смещения базы, припаяв в параллель
к резистору делителя между базой и землей еще один, порядка 20кОм. В
репитере я вообще снес резистор подачи смещения, загнав каскад
в режим С. Да, гармоник стало больше, но их порежет спиральный
фильтр, а каскад станет холоднее, потребляя около 300мА.
также, если вздумаете демонтировать резистор регулировки громкости с
выключателем то учтите что вместо выключателя питания придется
поставить перемычку - оконечный каскад запитан всегда, и не
отключается. Я убрал выключатель и потом долго не мог понять почему
выходной мощности нет.
https://kits4hams.com/wp-content/uploads/2025/09/RF-and-DC-Power-Considerations-for-the-Baofeng-BF-888S.pdf

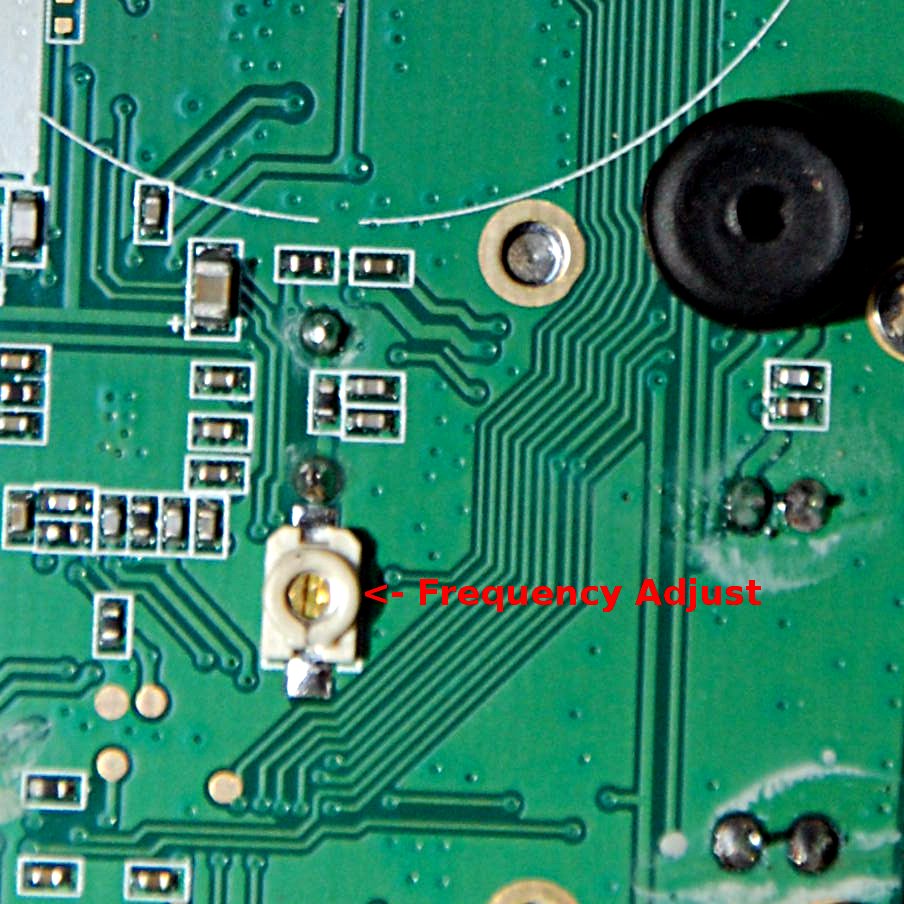

Ну и не стоит забывать о подстройке частоты, у моей баклухи частота
ушла на половину ширины канала пмр. Я подстраивал сравнивая по
спектру СДР частоту бао и ПМРки Мидланд.
Также не забудьте привинтить после сборки плату винтиками к
алюминиевому шасси, иначе может начаться возбуд при передаче.

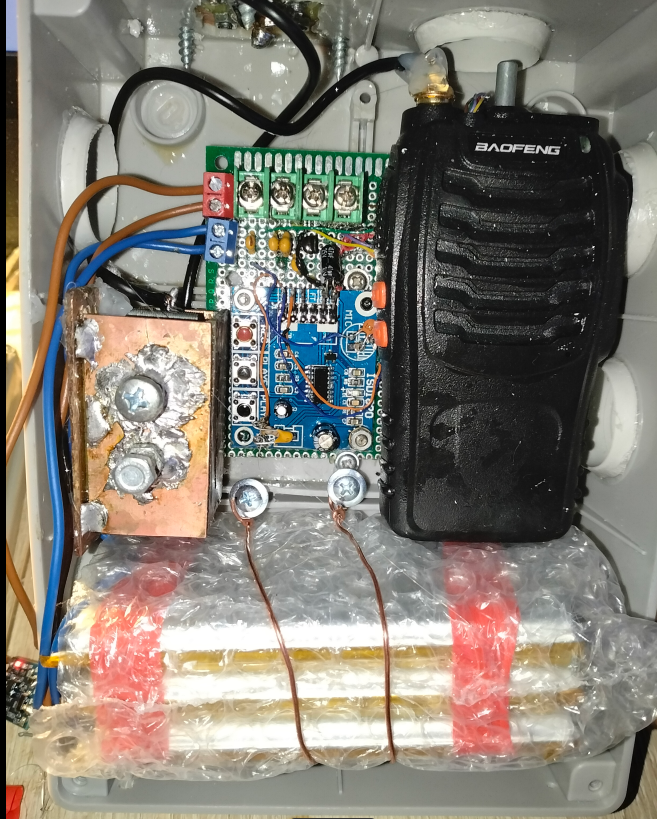

Схема смонтирована на макетке и упихана в клеммную коробку 190х140
(ардуина спряталась за спинкой баофенга, рация привинчена к плате
винтами крепления клипсы), на крышку коробки отлично клеится
солнечная панелька 6V 3W оставляя открытыми дырки для болтов,
впрочем я планирую вывести на дно коробки еще клеммы для подключения
еще солнечной панели. Аккум-три пакета лития по 10А\Ч. В качестве
зарядки - стандартная платка для заряда лития, будет заменена на
mppt (даст прирост кпд заряда в полтора-два раза, учитывая что
напряжение на солнечной батарее в оптимальном режиме 6 В, а литий
3-4.2 В).
Антенна - автомобильный коллинеар 2эл, вообще покупался для
установки на крышу вместо колхозного биконуса для моего FRN, но на
крышу я еще не скоро попаду, а лишние 2 дб п сравнению с поовиной
такому маломощному устройству не повредит. Вообще на примере моего
FRN линка - к антенне через 30 метров кабеля доходит примерно
100мвт, у антенны ксв на частотах PMR около 6, и сама
антенна-половина биконуса и усиление у нее так себе, и ее вполне
слышно на ПМРку за 15км, при чем вне прямой видимости, сигнал как-то
пролетает из низины в которой стоит поселок через Путиловскую
возвышенность. Так что те же 100мвт вдуваемые в согласованный
коллинеар на высоте над кронами деревьев будет слышно неплохо.
Звук получился весьма пердежный, что поделать, дискрретизация на
максимальной длительности у этой микрухи около 4кгц, трансивер USDX
звучит получше, хорошо хоть антиалиас фильтры встроенные, ведет
микруха себя странно, для того чтобы она что то записала нужна
амплитуда раз в 10 выше заявленной (хз, может я соплю где повесил),
rc фильтр на выходе нужен обязательно, т.к. там низкоомный PWM
импульсы которого будут долбить по микрофонному входу рации. Так что
надо говорить в рацию достаточно громко, но не слишком, АРУ там так
себе. Несмотря на то что вход и выход микрухи заявлены как
дифференциальные по факту реагирует на сигнал + вход микофона и +
выход динамика, по крайней мере у меня. Несмотря на это все это
лучше чем ничего и в дежурном режиме электроика жрет ОЧЕНЬ мало. Да
и стоит как пара шаверм.

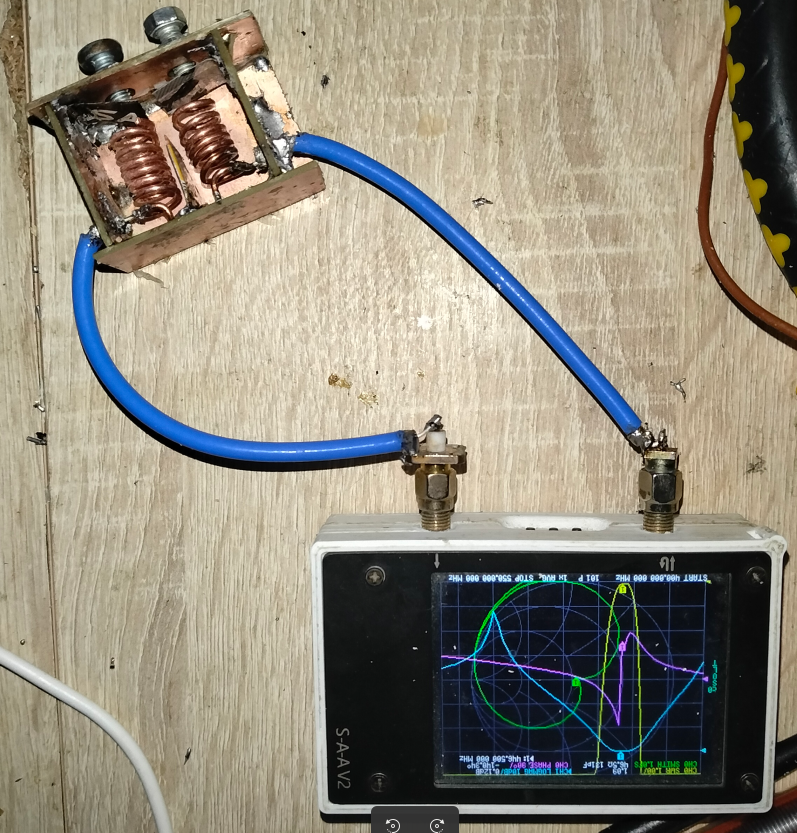

Так как у приемника баофенгов весьма низкий динамический диапазон,
входной фильтр очень широкий, а чувствительность микрушки усилена
еще одним каскадом увч они затыкаются на ура мощными сигналами
которые находятся достаточно далеко от частоты настройки, поэтому из
обрезков текстолита, жести и электропровода я запилил простой фиьтр
на двух спиралях.

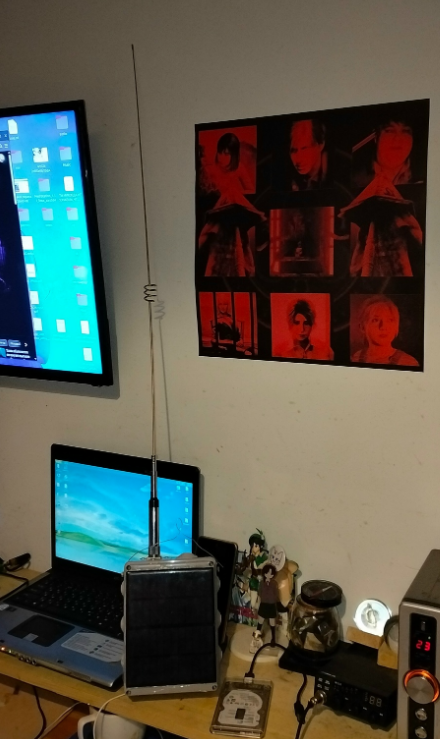

Девайс собран но пока не вывешен на место работы, проходит испытания
на балконе.

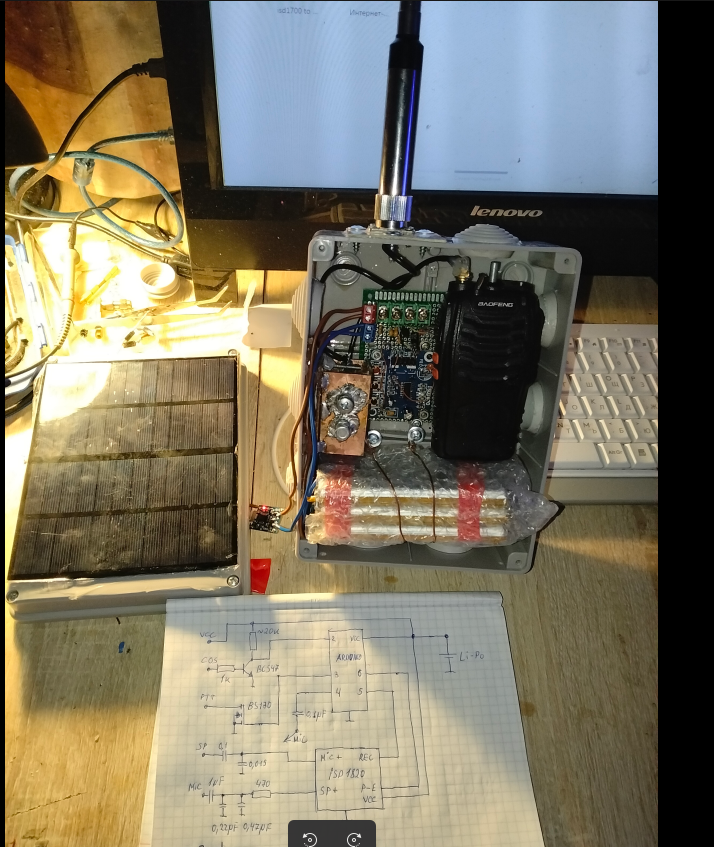

Выглядит так.

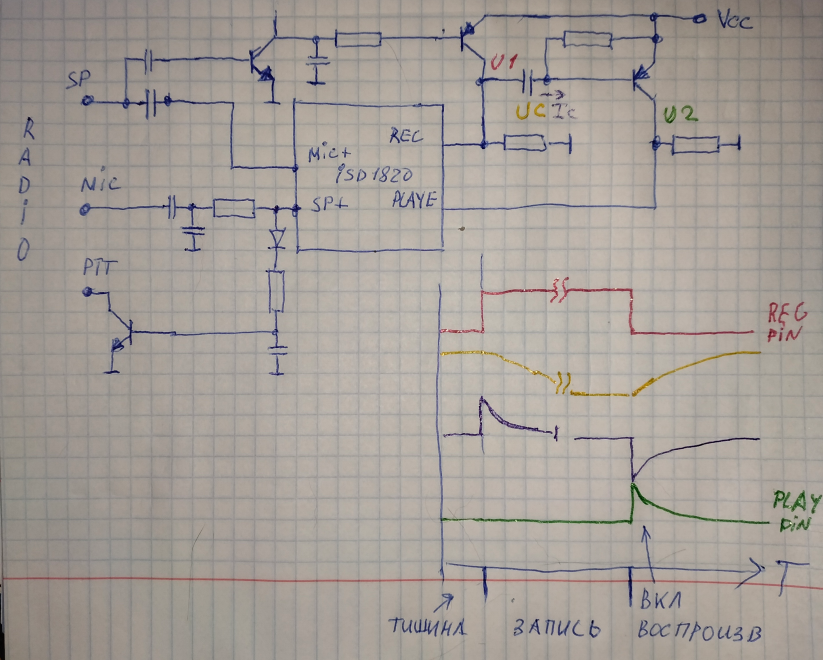

В теории функция воспроизведения по однократному нажатию без
удержания кнопки позволяет собрать репу без контроллера вообще. При
чем контроллер будет так же экономичен, т.к. в режиме ожидания все
транзисторы в схеме закрыты. Надо только подобрать RC цепочки чтобы
он стабильно работал в паузах речи. Хотя если управлять им с помощью
сигнала COS а не детектором звука с рации то эта проблема отпадает.

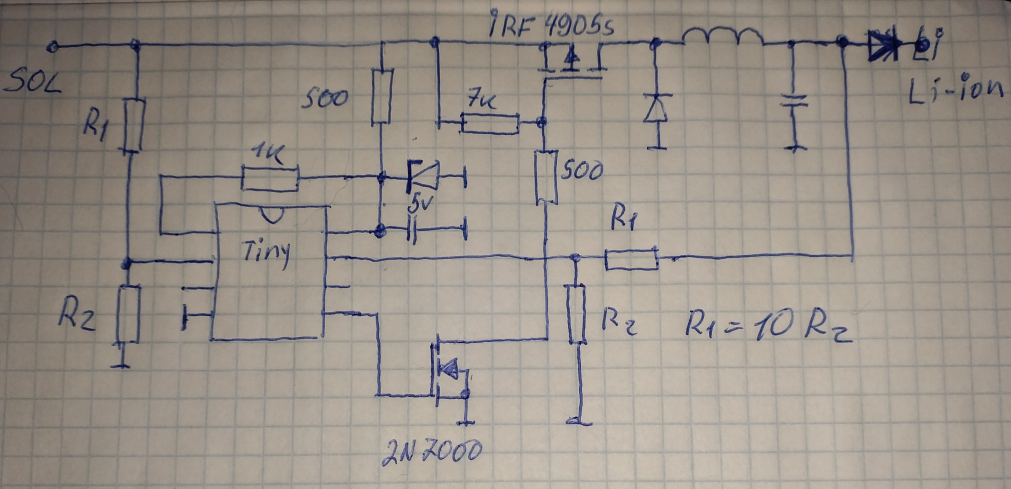

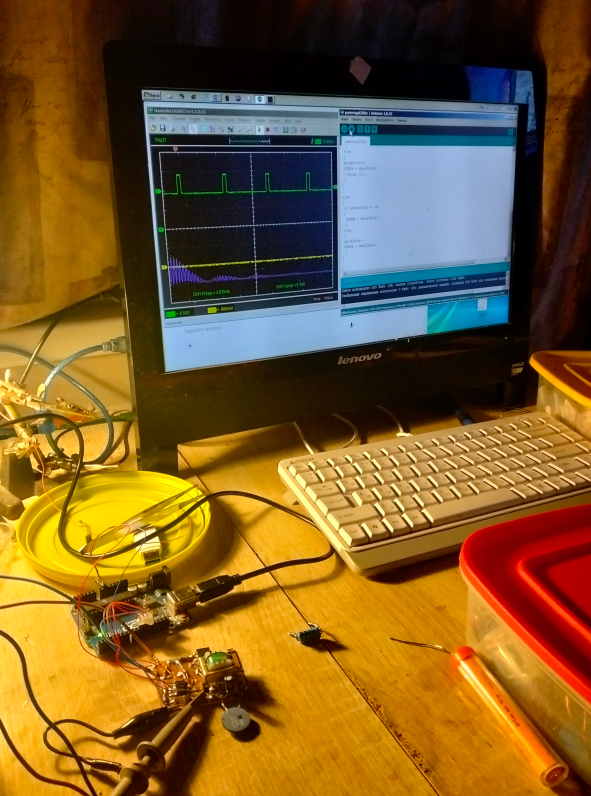

Поскольку я задрался ждать модуль mppt для лития то решил запилить
свой, не очень эффективный из-за очень низкой частоты преобразования
(пока возня с регистрами аттини85 дала 3.8кГц) но лиха беда начало.
Алгоритм примитивный - если аккумуятор не заряжен (тадия заряда CC)
то контроллер поддерживает напряжение около 0.8-0.9 от напряжения
холостого хода на солнечной панели выкачивая максимум мощности(оно
примерно сооответствует изгибу ВАХ солнечной панели).
Когда напряжение 4.2В на литии достигнуто (или литий воообще
отключен и на его выход подключена некая нагрузка) он поддерживает
на нагрузке напряжение около 4.2В.
Прошивка для attiny85_arduino_mppt
Попугай вывешен. 2 канал PMR, CTCSS тон 71.9 Гц (тон 2 на мидландах
и моторолах). Дома на балконе, в 6км от попугая, без прямой
видимости кваншенг показывает уровень в 8 баллов

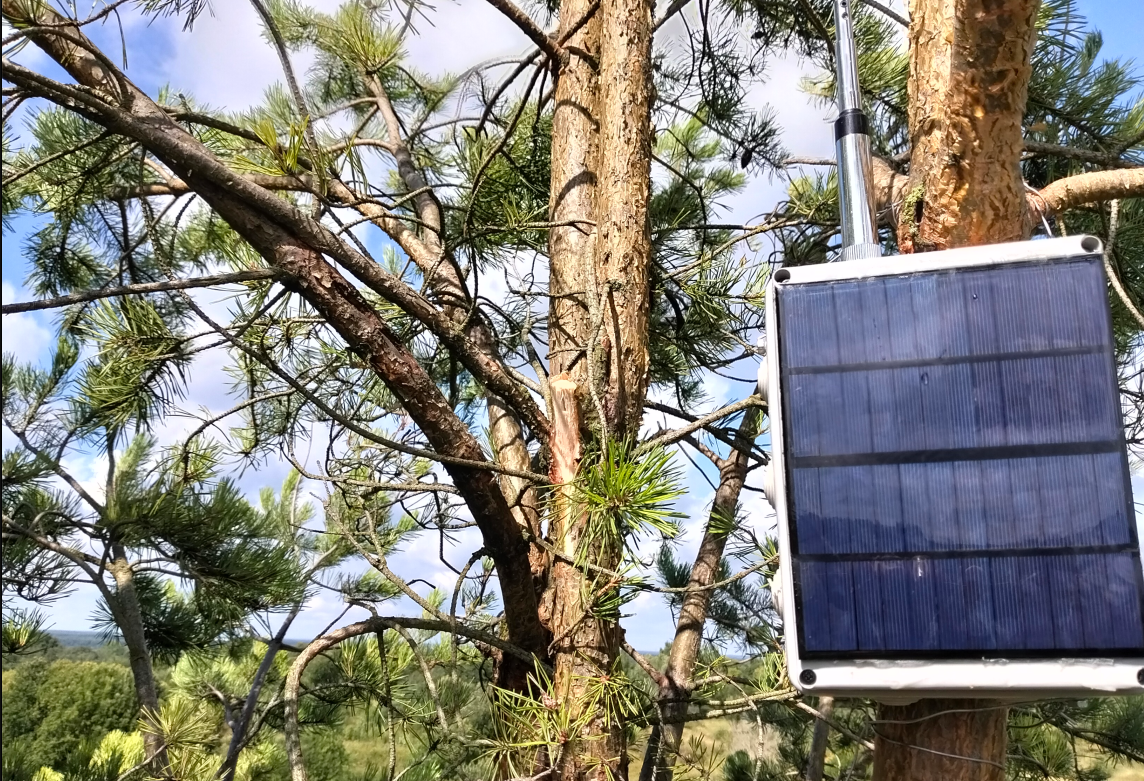

Репа висит весьма высоко над окружающим лесом, т.к сосна стоит на
гребне отвала карьера, ASL около 60м. Вид от попугая на
северо-запад, в сторону Шлиссельбурга.

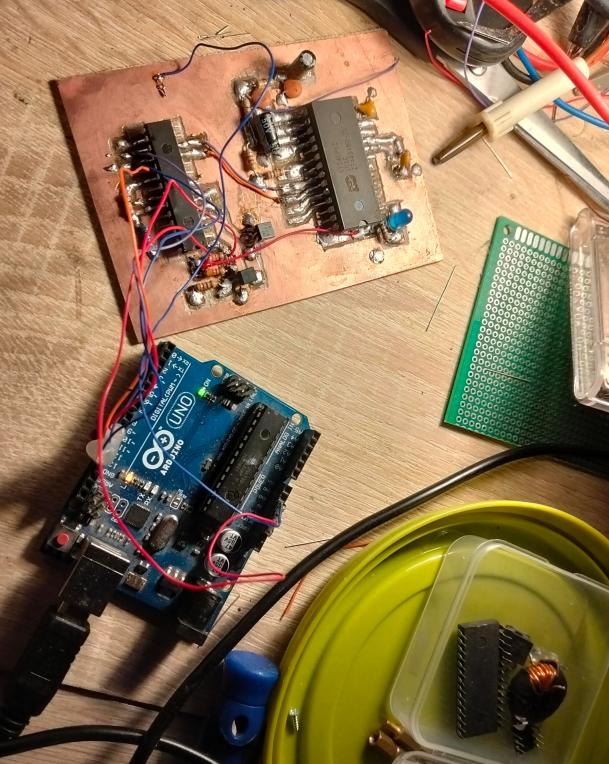

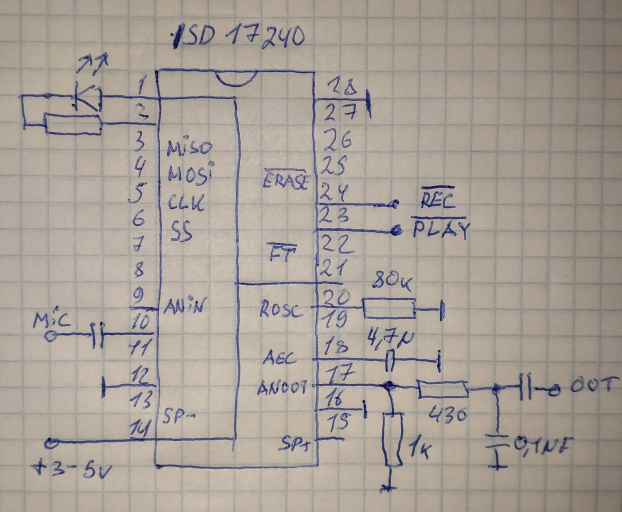

На замену isd1820 с посредственным качеством звука приготовлена
схема на isd17240. У этой микросхемы при управлении по spi есть
возможность независимо записывать и воспроизводить несколько
сообщений, одно из сообщений будет использовано для автоинформатора
который будет периодически говорить в эфир каким субтоном открывать
репитер.

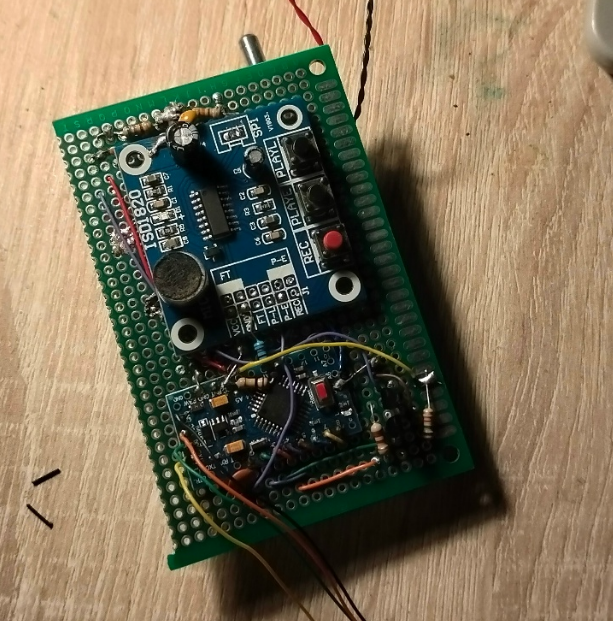

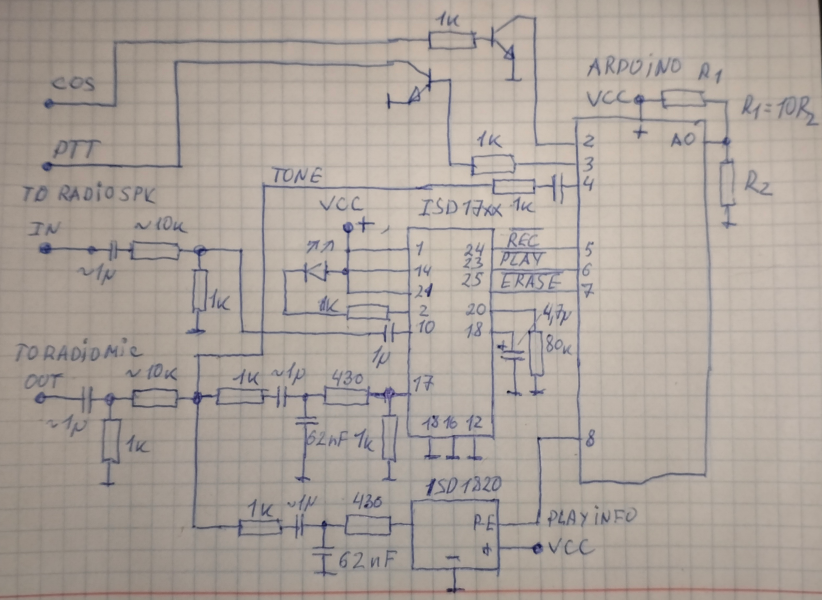

На этом диктофоне собран репитер с более качественным звуком,
оставшийся модуль с isd1820 использован для хранения записи
информации о расположении и субтоне входа, передаваемой раз в час. В
теории можно было бы использовать isd17240 управляемую по spi, она
позволяет записывать и воспроизводить фрагменты зписи по случайным
адресам, но если во время записи пропадет питание указатели записей
сбиваются и нужно форматировать ее целиком. Поэтому запись
автоинформатора хранится на отдельном чипкордере на который запись
производится только вручную при настройке, а основной диктофон
isd17240 форматируется при каждом включении ардуино.
Также мне попалась новая ревизия baofeng888s, ее приемник в режиме
дежурного приема потребляет около 42 ма вместо 78 у старой версии.
Также кажется ее экономайзер более агрессивный, и чтобы рация в
экономичном режиме начала прием надо держать передачу почти секунду.

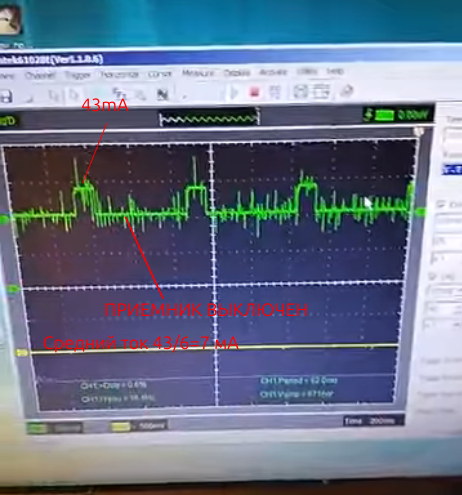

Скважность работы экономайзера около 6:1, ток приемника 43мА, так
что средний ток потребляемым репой в режиме ожидания - 7мА
(электроника репы жрет около 0.12мА в режиме ожидания. Меньше чем
роутер мештастика на nrf52!
Перевод оконечного каскада в режим С привел к тому что на выходе
осталось 20мвт, пришлось востанавливать делитель смещения выходного
транзистора, но изменив его параметры, получилось 600ма потребления
при передаче и 33дбм выхода.

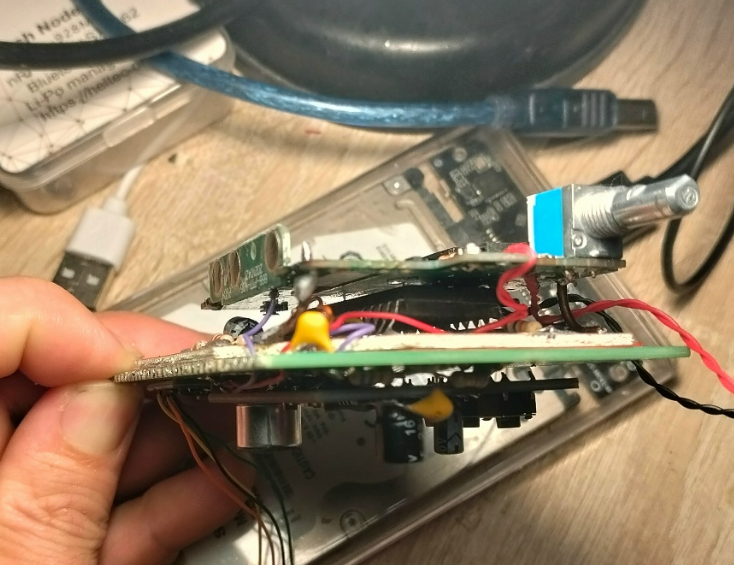

repeater
with autoinfo ino

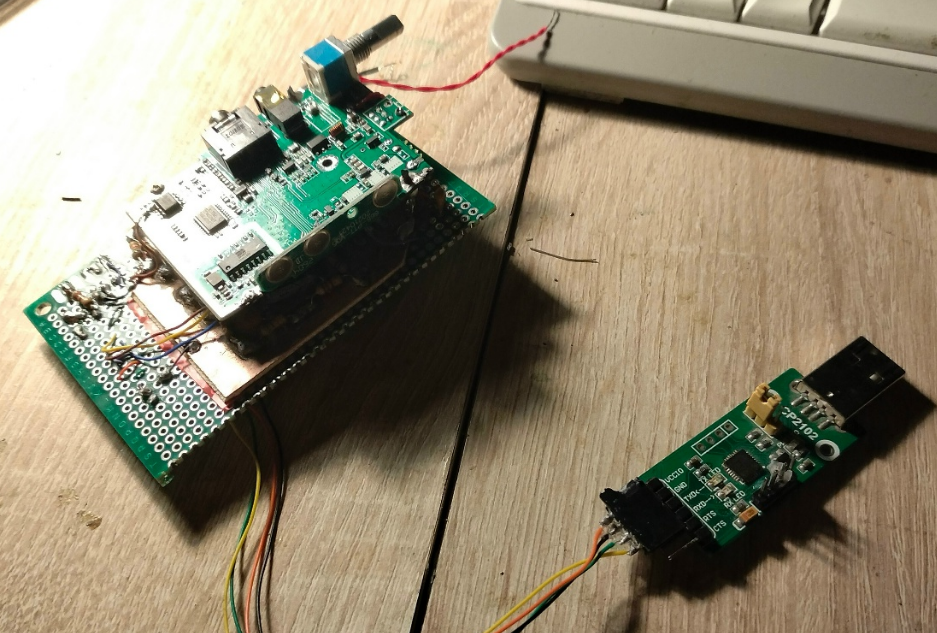

Репитер установлен на той же частоте и субтоне, автоинформатор
работает примерно раз в час.

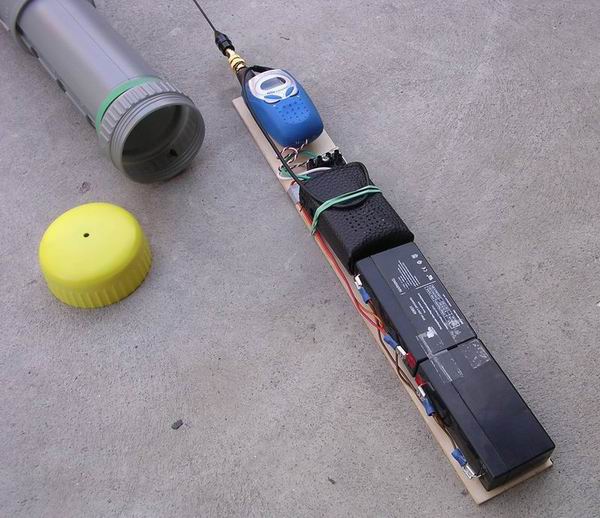

Пока собирал девайс нашел сайт из 2000-х с реализациями таких же
автономных реп.
http://atx2000.altervista.org/English/EN_realizzazioni.html

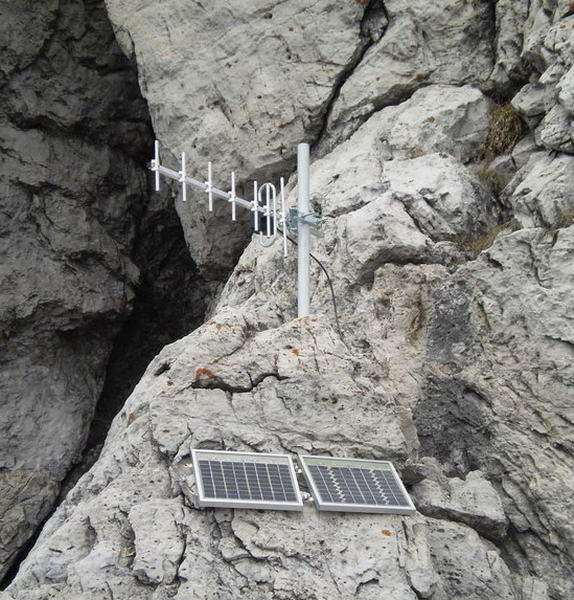

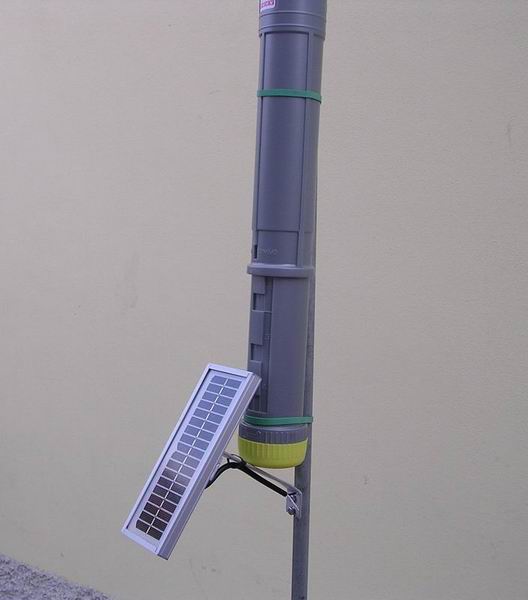

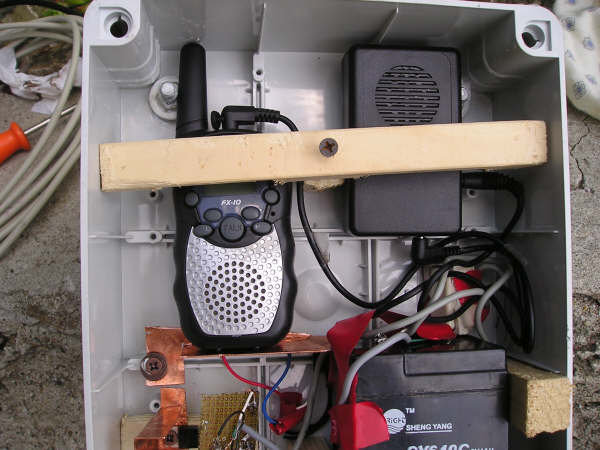

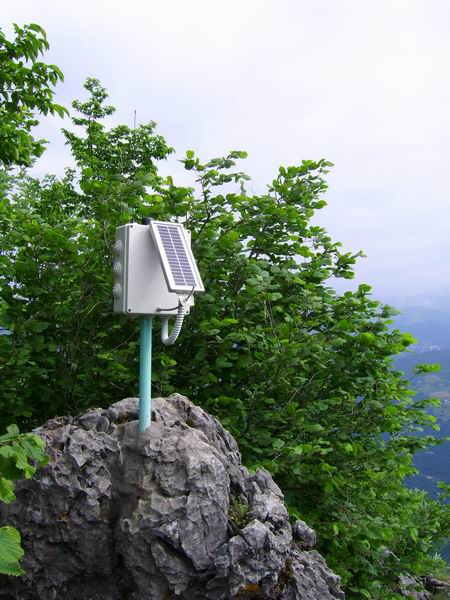

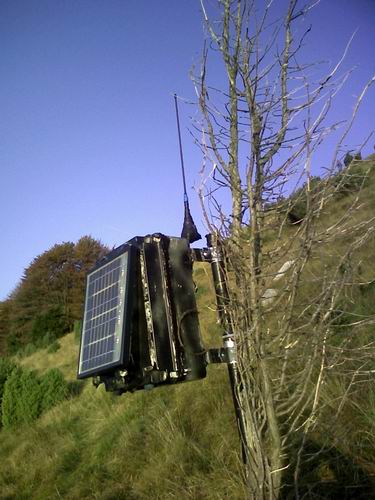

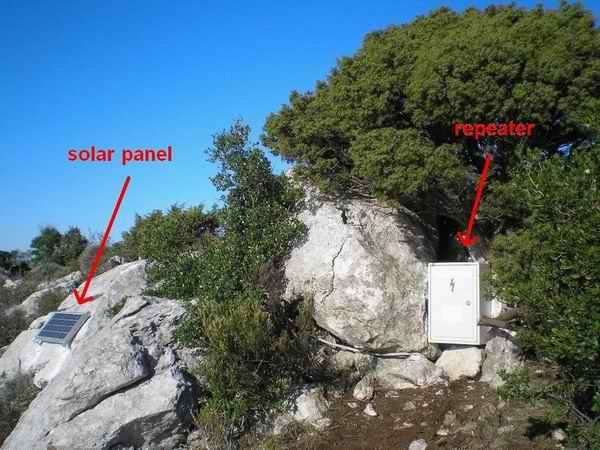

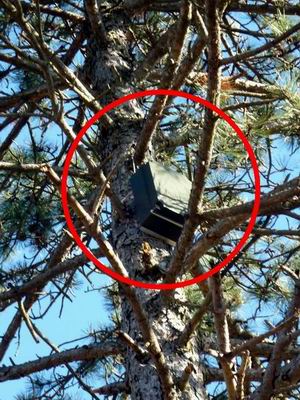

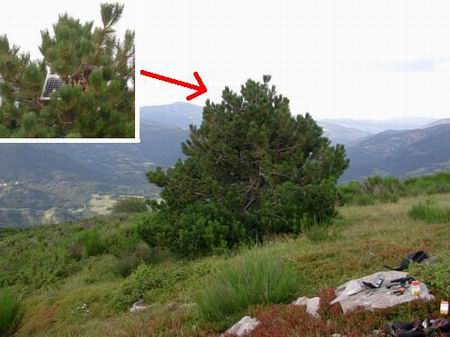

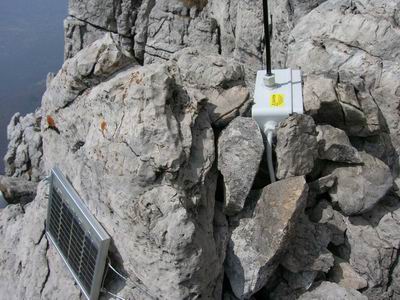

Понравившиеся реализации

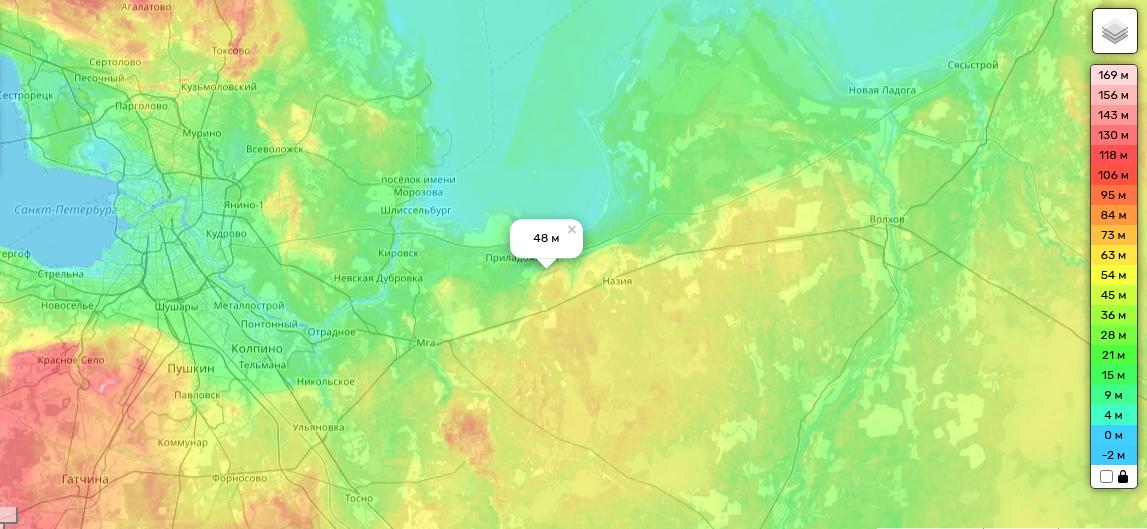

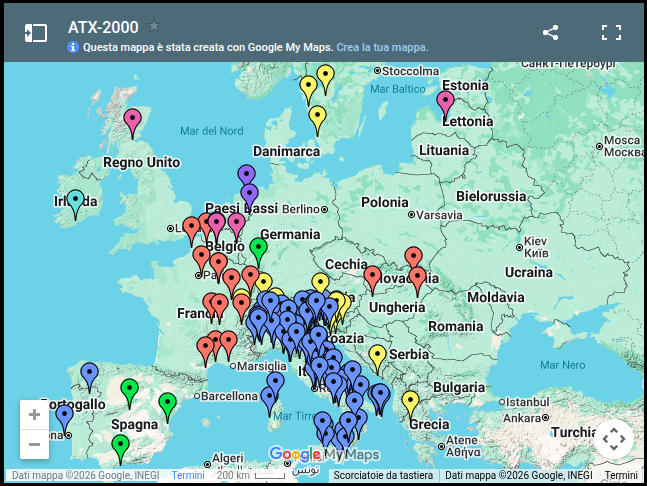

Карта реп
