Спутниковое пиратство

Меня как-то зацепила тема с UHF-SATCOM и я порыл интернет на предмет пиратства в других системах связи. И таки нашел прецеденты (а на одних пиратов наткнулся случайно). Может если найду еще дополню статейку.

UHF-SATCOM

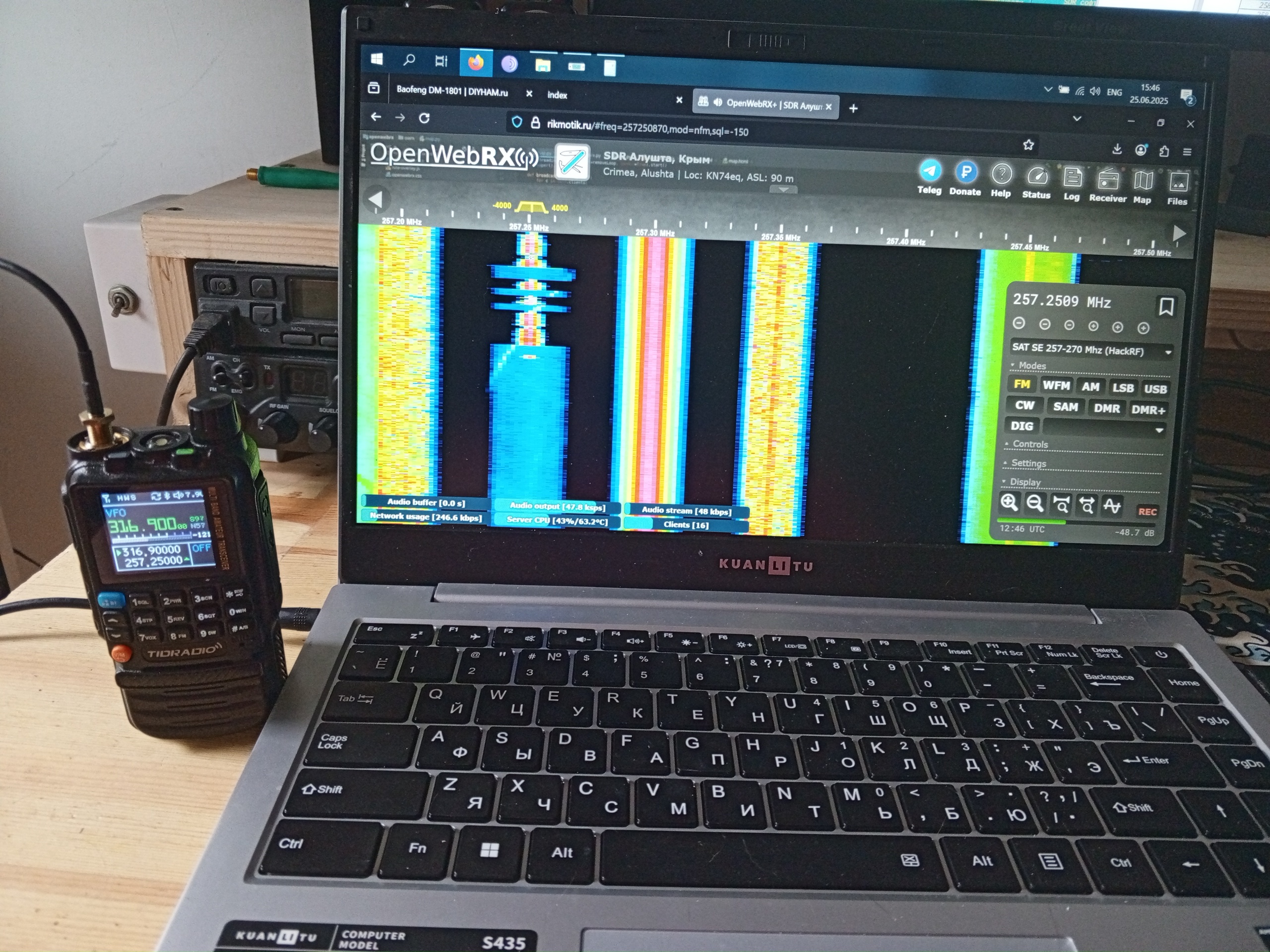

Частоты 240-270 мгц Downlink, ловятся на rtl-sdr и тв антенну (не забудьте направить ее в эклиптику)

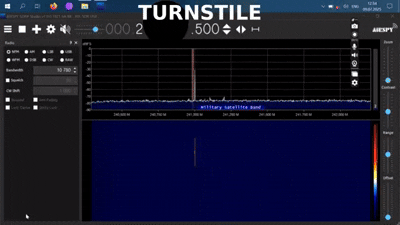

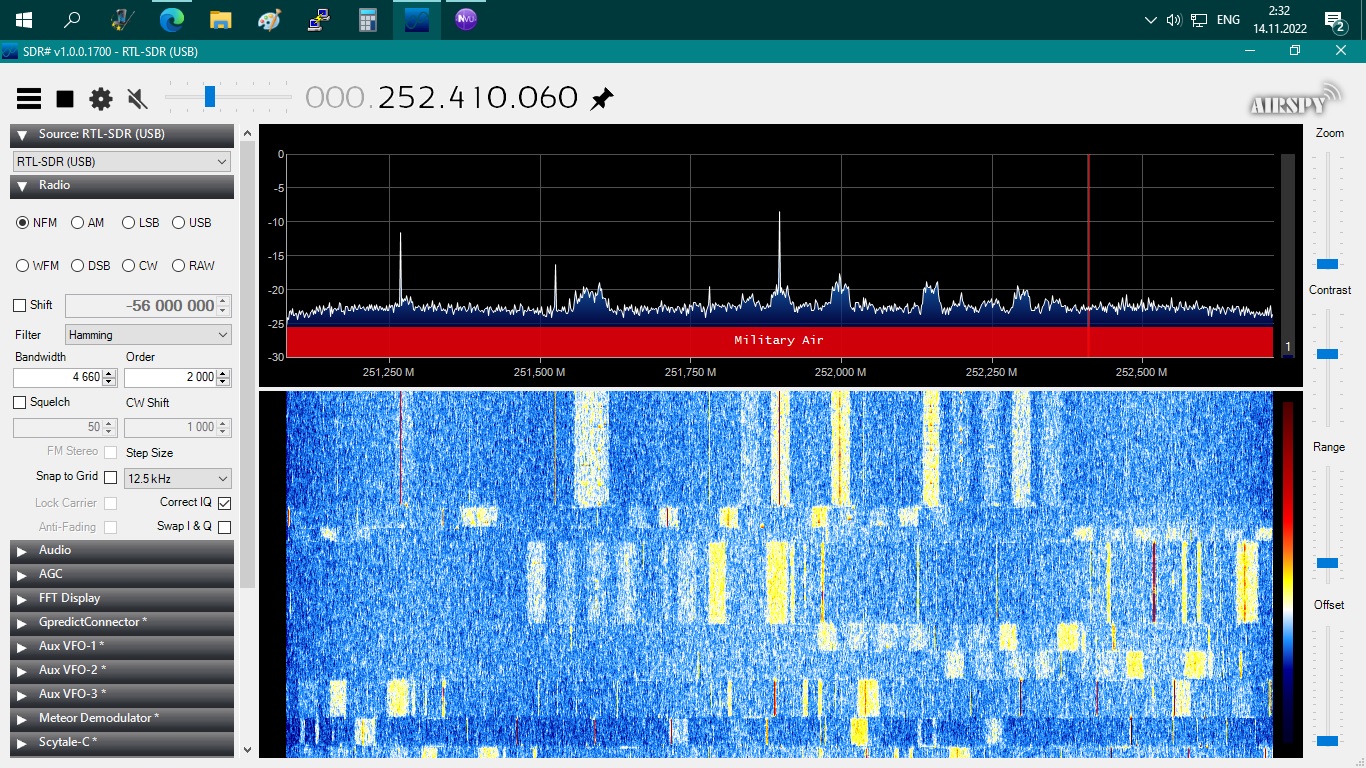

Картина обычных каналов транспондеров

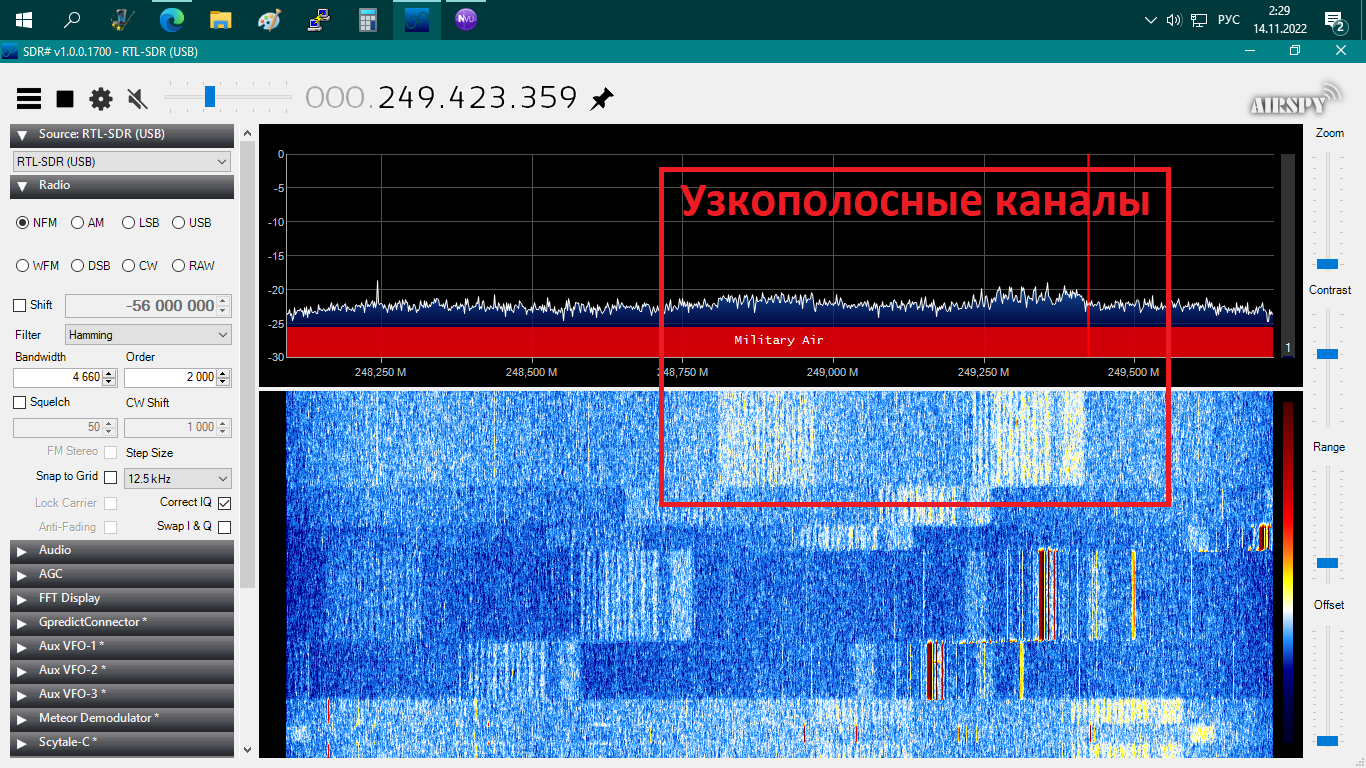

Узкополосные (их тоже пиратят)


Самая известная спутниковая система которойпользуются радиопираты, вплоть до использования этих ретрансляторов как связи между группами охотников или общения с женой с вахты (да, слыхал там и такое). Также спутники иногда случайно ретранслируют сигнал мощных радиотелефонов типа Senao, так что иногда там можно насладиться жалобами жен подругим на мужей алкоголиков или обсуждение оценок в школе людьми которые не подозревают что их разговор транслируется почти на полпланеты.

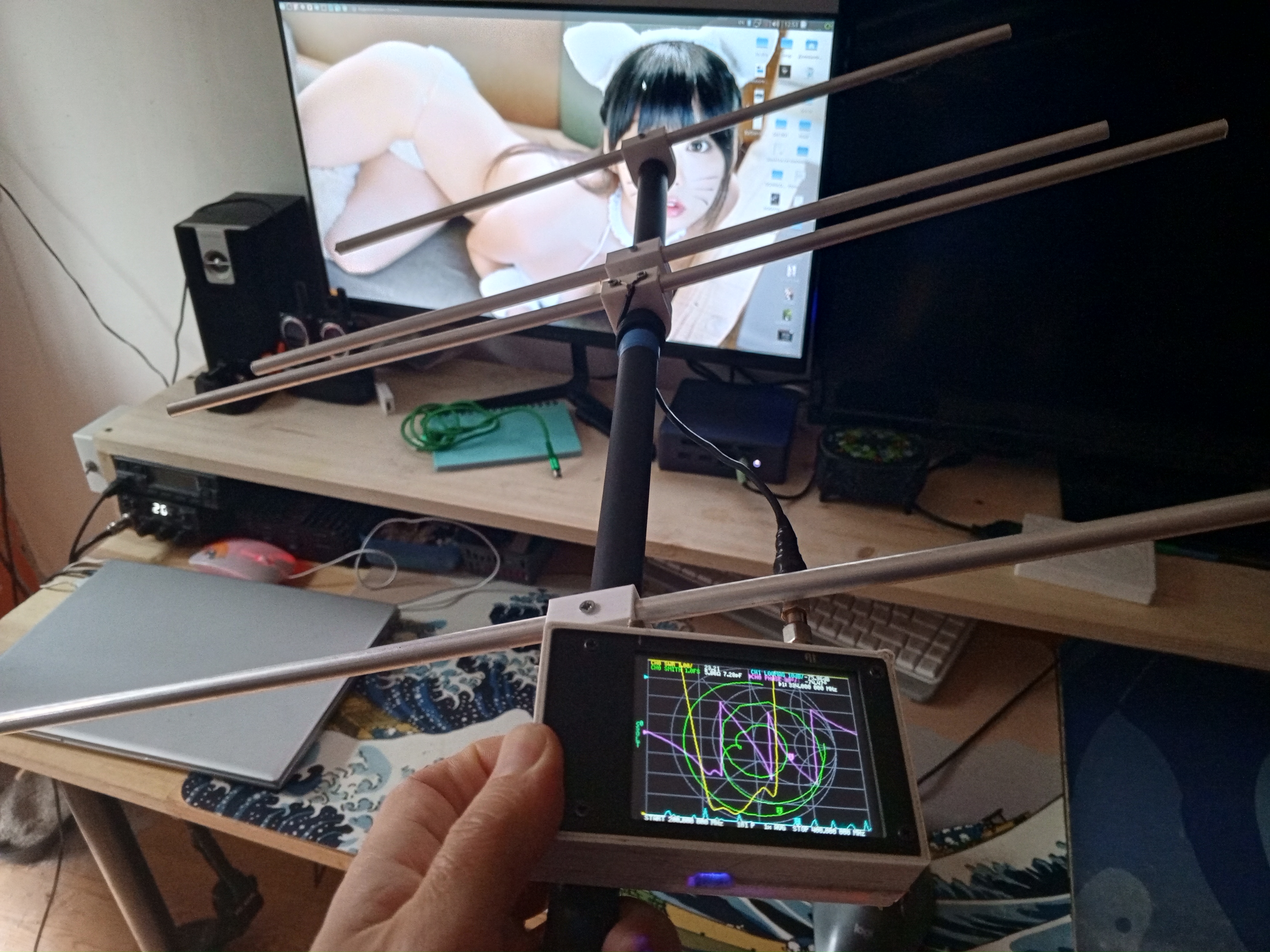

Ловится на RTL-sdr и 4-х элементную яги (обычную линейную, необязательно круговой поляризации антенны использовать)

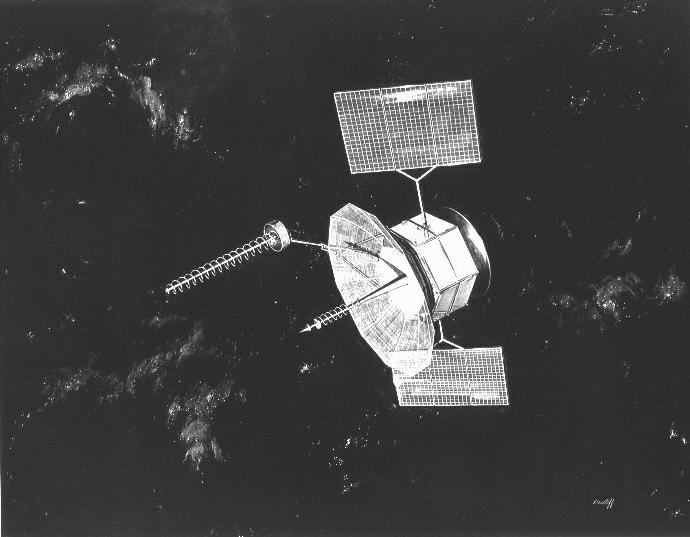

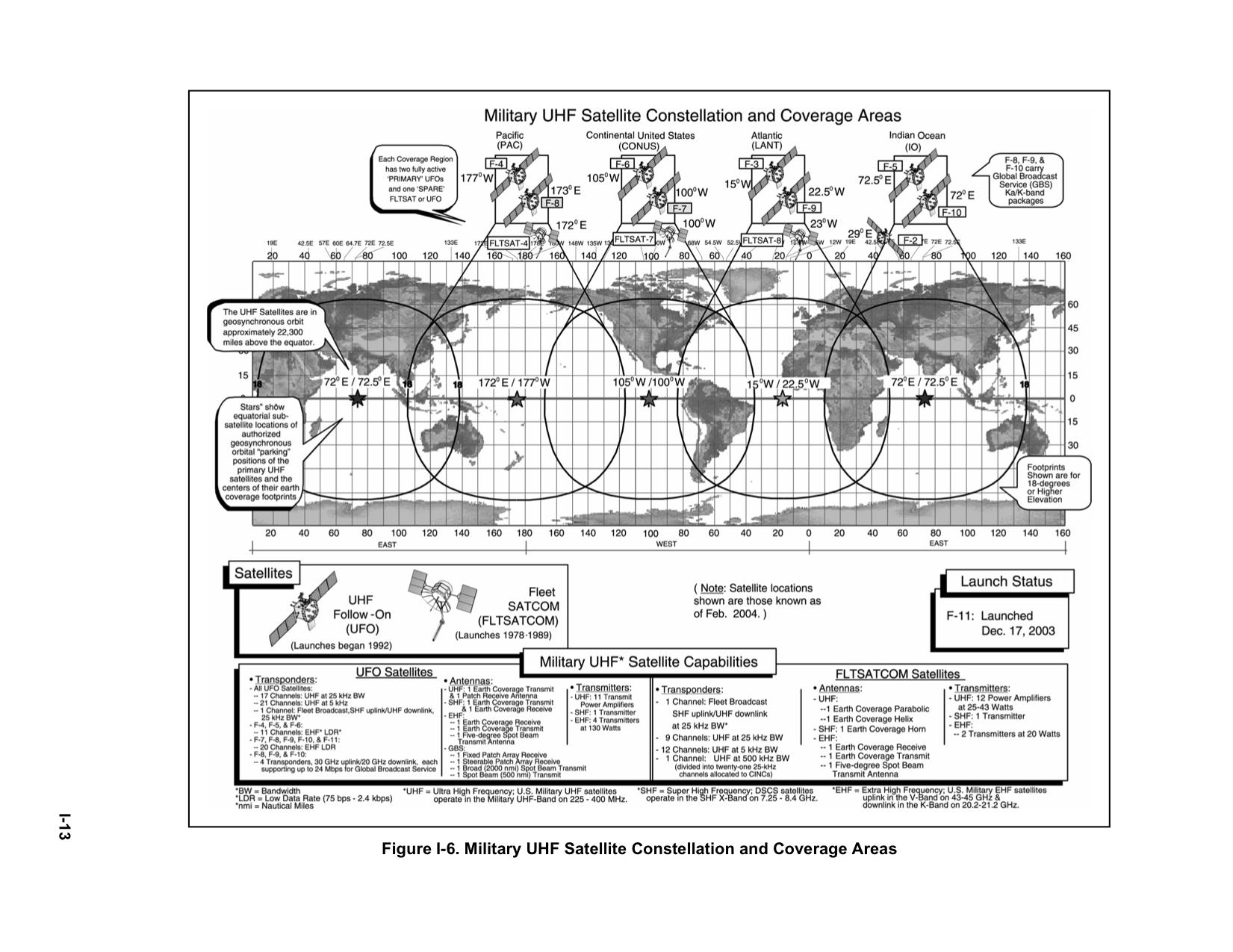

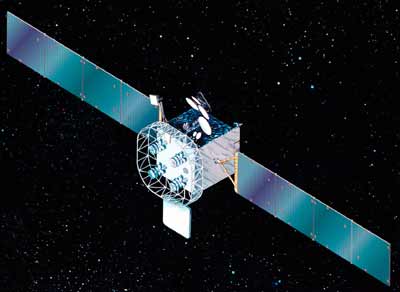

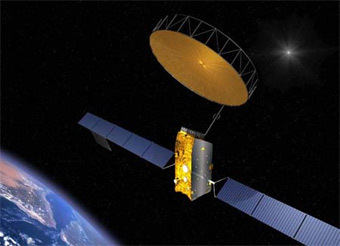

Спутников несущих такие транспондеры полно (fleetsatcom, UHF, sicral) и запускаются до сих пор, а китайцы начали выпуск портативок которые можно утянуть на эти частоты простой перепрошивкой.

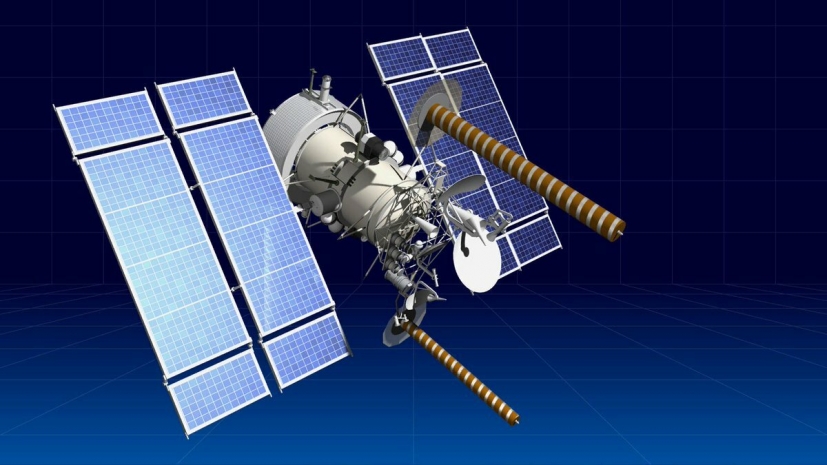

Меридиан

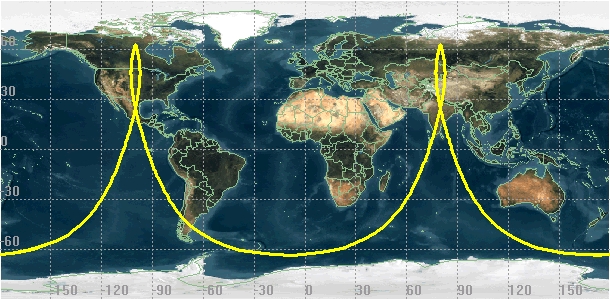

Система связи военно-гражданского назначения, спутники ходят по орбитам типа "молния", разработанным для оптимального покрытия территории России.

Несут транспондеры на 2ХХ мгц, 4ХХ мгц и 1ГГц. Американские любители случайно обнаружили что сигналы типично наземных систем ретранслируются откуда-то с неба. Отследив источник и сравнив с траекториями спутников они обнаружили что это наши меридианы не отключают ретрансляторы когда идут по нерабочему участку орбиты. Так как транспондеры не закрыты их можно использовать как и саткомовские. 4ХХ транспондеры вообще попадают в диапазон передачи и приема немодифицированных баофенгов.

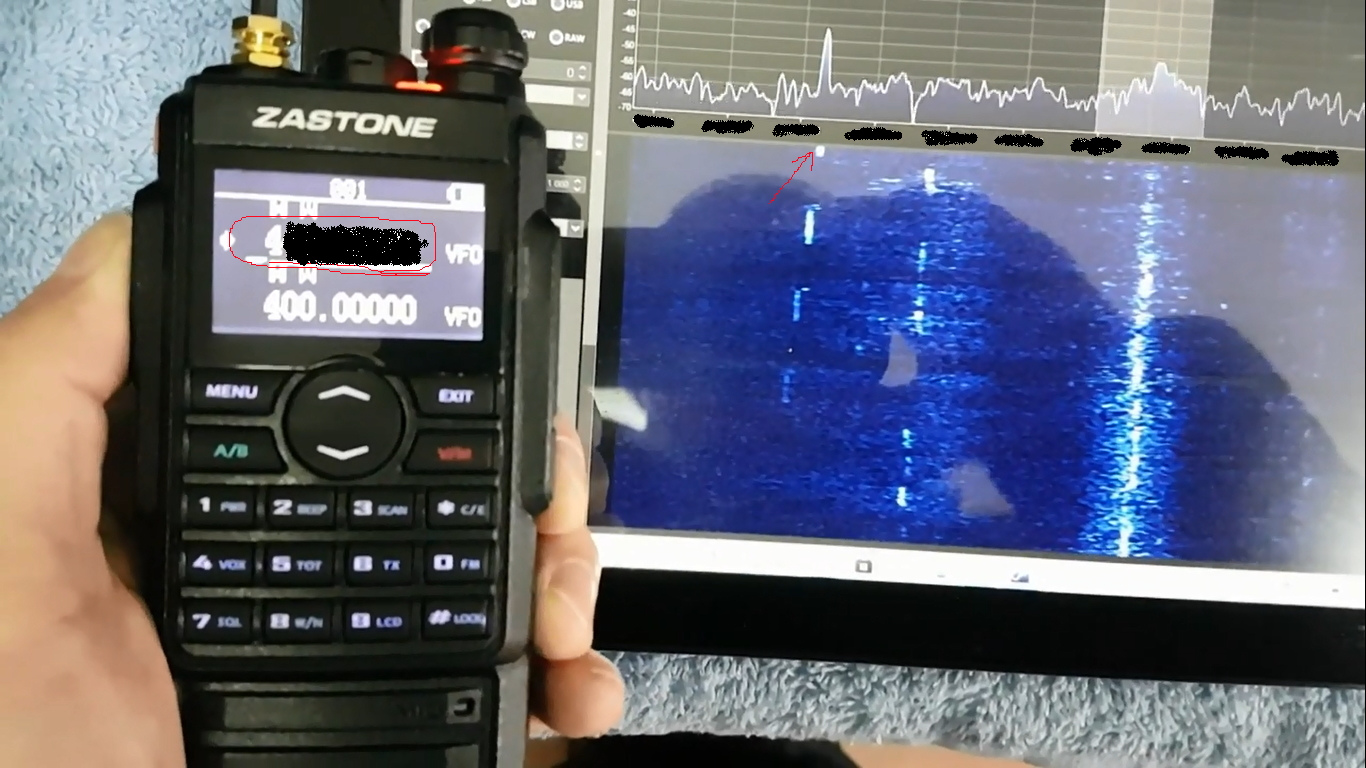

Вот видео предположительно пиратов на меридиане. Прием велся на тв лпва антенну и rtl-sdr в лен. области, сигнал шел почти из зенита, что указывает на орбиту молния.
Язык мне нехзнаком, но логично что используют их не наши пираты, чтобы избежать возможной ответственности (как наши и бразильцы юзают сатком)



 Но спутники используются для обеспечения связью севморпути, так что перед использованием их в личных целях стоит потренироваться извлекать бутылки из ануса.

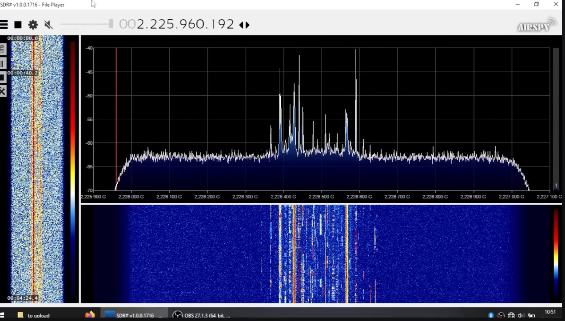

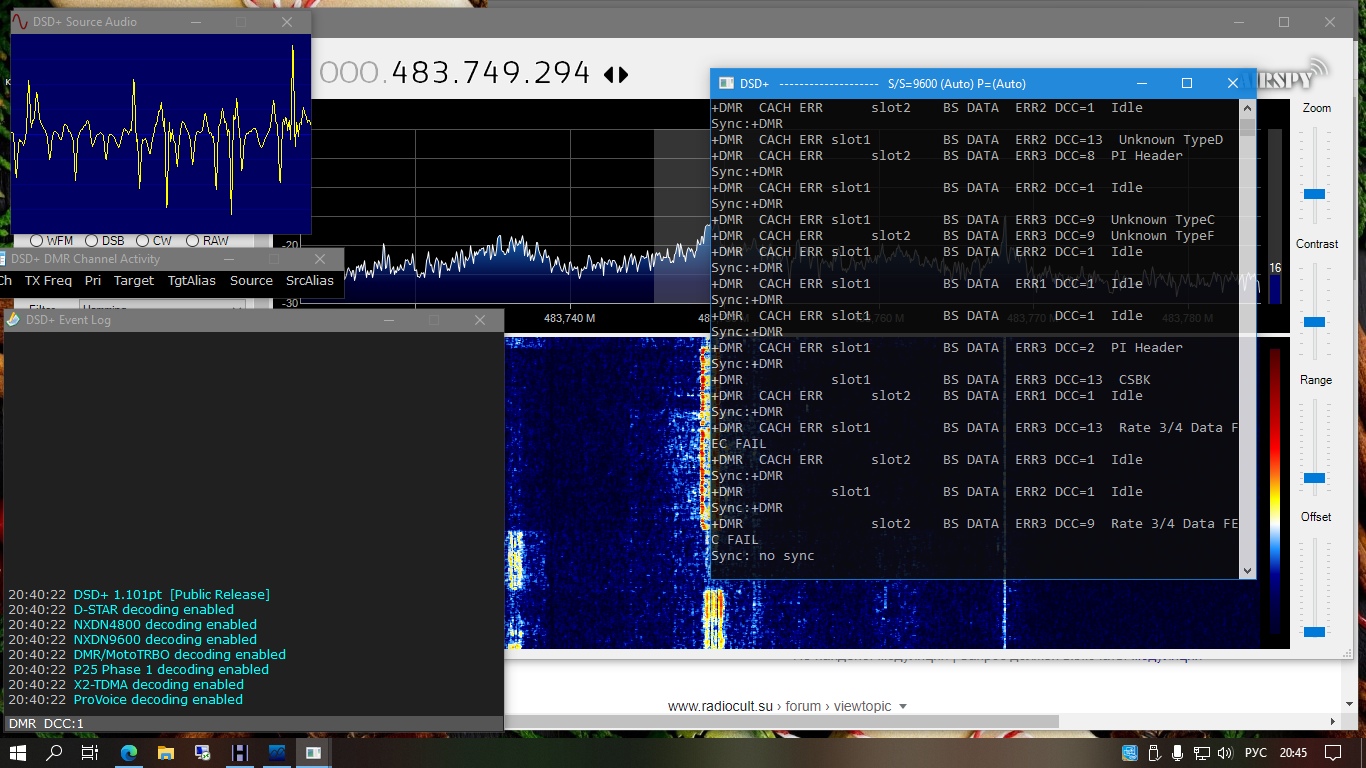

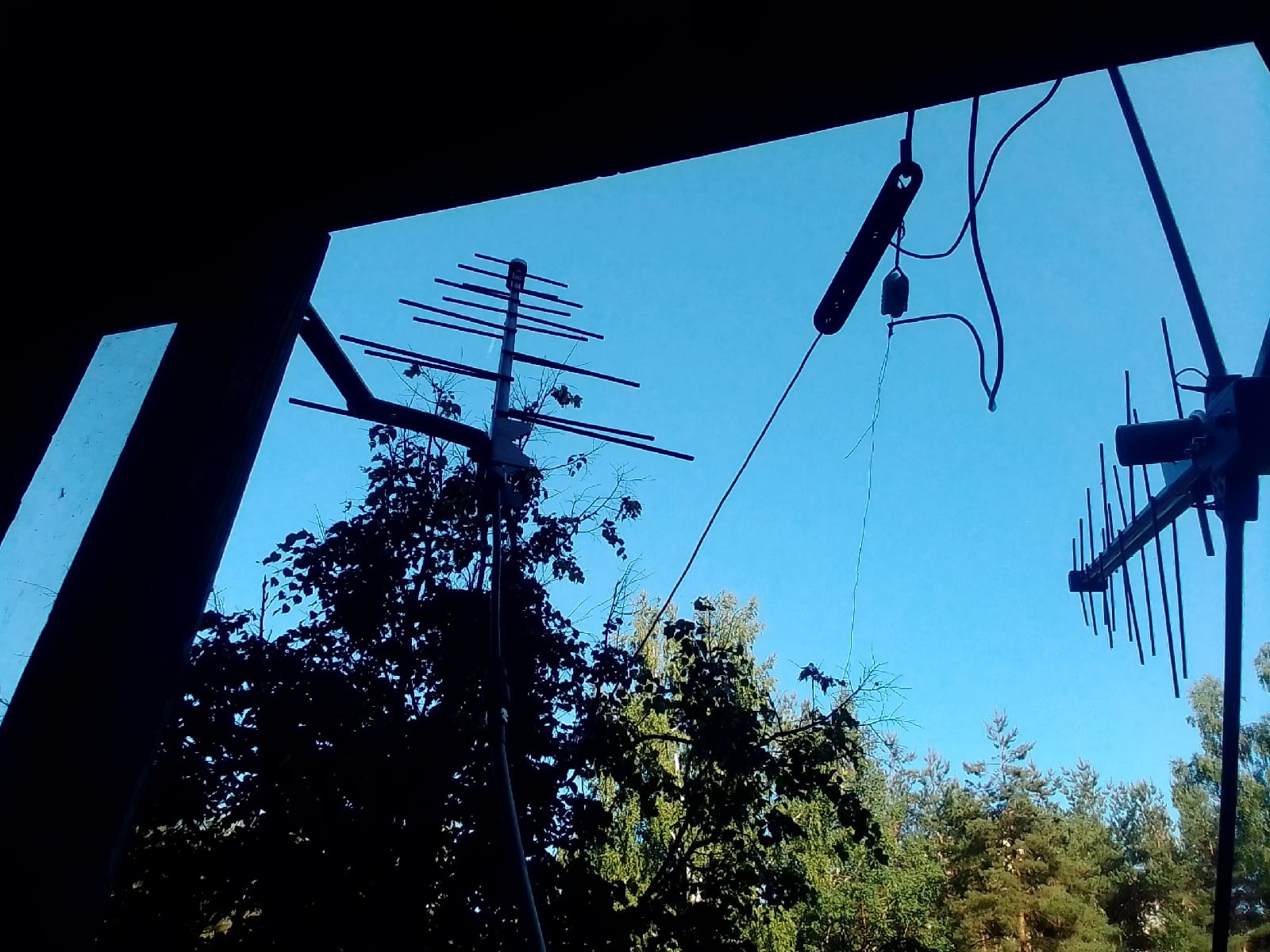

Ловятся на тв-антенну ЛПВА и RTL, помимо пиратского траффика (не особо частого) есть сигналы которые распознаются (нo не декодируются DSD+).




Inmarsat L-TAC

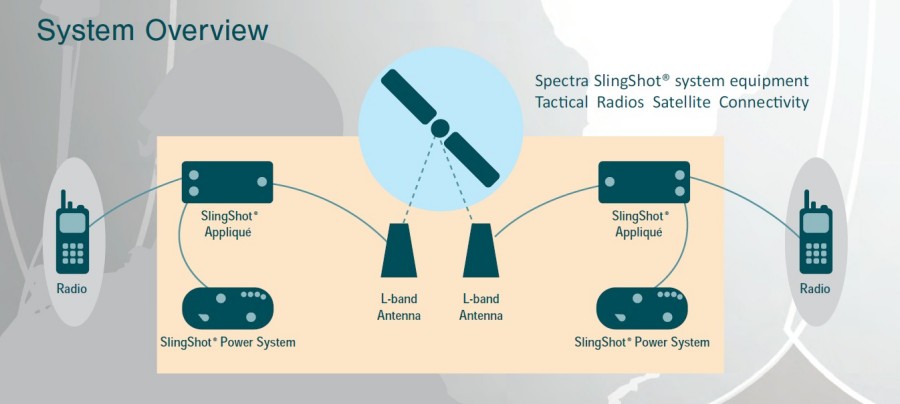

После запуска спутников пятого поколения коомпания инмарсат решила монетизировать остаток ресурса старых консерв и разработала систему тактической загоризонтной армейской связи L-tac.




 Для ее работы были выделены линейные незакрытые ретрансляторы которые буквально через год после ввода в строй начали подвергаться насилию со стороны пиратов.

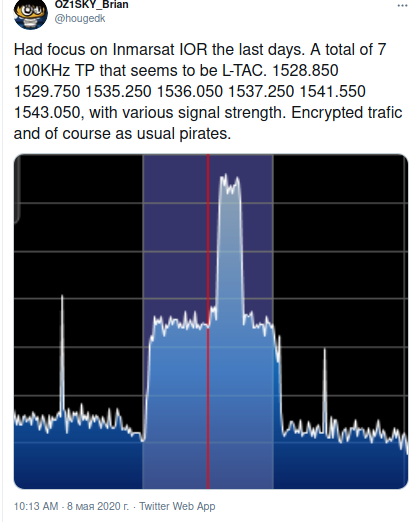

Я наткнулся на них случайно, проверяя патч-антенну на полтора гигагерца, ребята качали так что уровень несущей был дб на 10-15 выше чем уровень "родных" сигналов. Не знаю продолжилась ли эта движуха, но оборудование для передачи на 1265Мгц (любительский диапазон) аматоры собирали еще в советском союзе, так что система вполне доступна, пусть и надо попаять, а не только Zastone перепрошить. Для работы через спутник QO-100 люди вообще собирают передатчик на компонентах с алиэкспресса без пайки (проект easy 100).

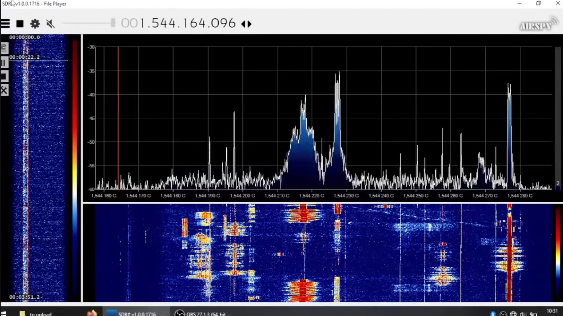

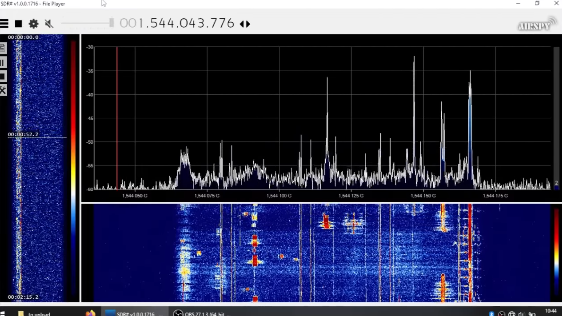

Запись активности с телефона, почти не слышен трафик


Ku-band
Наткнулся на радиосканнере на тему форума, где человек обсуждал способ передачи через спутники телефещания (типа НТВ+ или что там сейчас). Так как транспондеры на них также линейные, то использовав б\ушный BUC от комплекта спутникового интернета и немного колхозную схему формирования сигнала с участием старого радиотелефона на 900 мгц и вч мультиплексора (если я не ошибаюсь) автор темы формировал ФМ сигнал на частотах приема спутников, и слушал на земле. Фот фотки из темы.

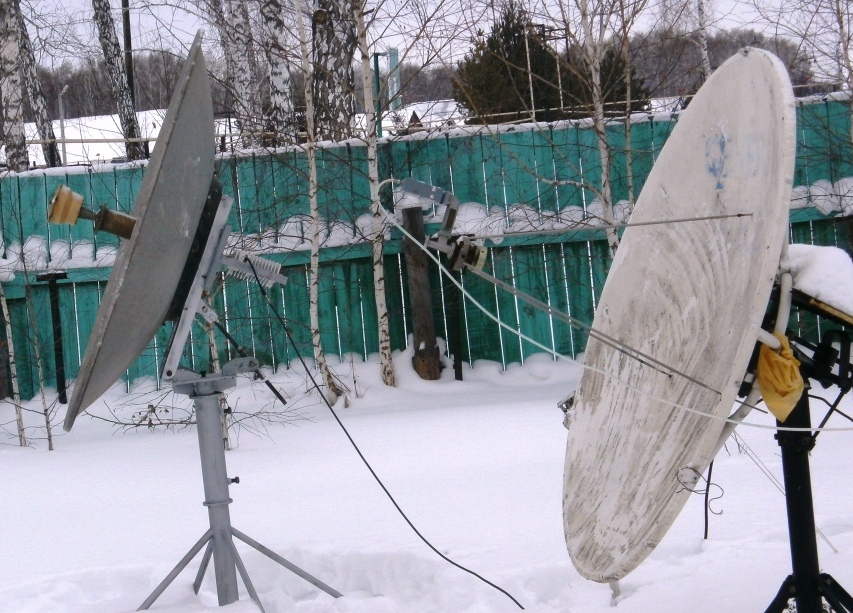

Антенны

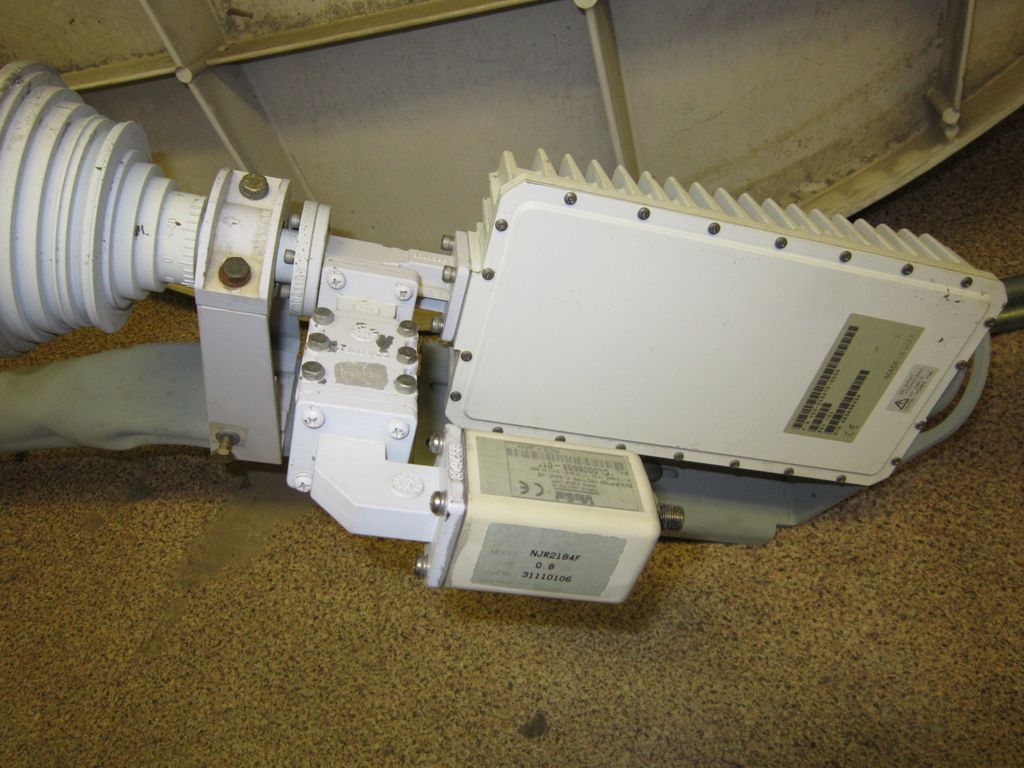

BUC на 10ГГц

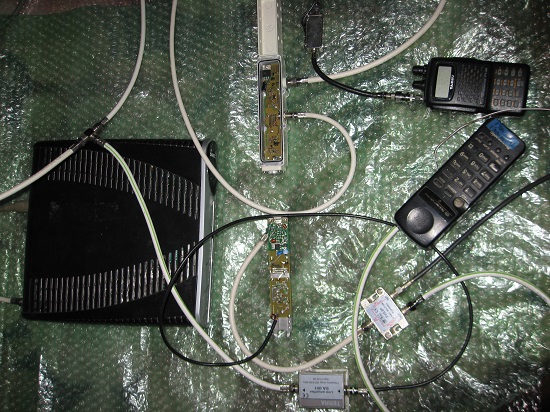

Формирователь сигнала


Разумеется за использованием полосы частот на коммерческих спутниках вещания следят, и чтобы случайно не присесть на бутылку крайне не рекомендуется заниматься такими небогоугодными делами.
Также в той же теме упоминались факты пиратства японцев на наших спутниках "Ямал", судя по всему в таких же тв-транспондерах но C диапазона.
