Meshtastic
Мештастик это на данный момент самый популярный из существующих
текстовый мессенджер, использующий радиомодули LoRa для передачи
данных.
LoRa передает данные с помощью CHIRP сигнала модулированного FSK. То
есть несущая частота сигнала пилообразно изменяется от минимальной
до максимальной и при этом частотно модулируется двоичными
данными.
Поскольку LoRa при соблюдении оговоренных условий (мощность и
частота, 868, 25мвт) может в РФ использоваться без лицензии и
разрешений вне зависимости от того с какой целью используется
радиомодуль (телеметрия газового счетчика, управление шлагбаумом или
светом, сигнализация) то устройства передающие текст по этому
радиоканалу тоже не требуют лицензии. Сеть ретрансляции устройств
LoRA через интернет начала строиться еще в десятых годах, но она не
была предназначена для текстового общения.

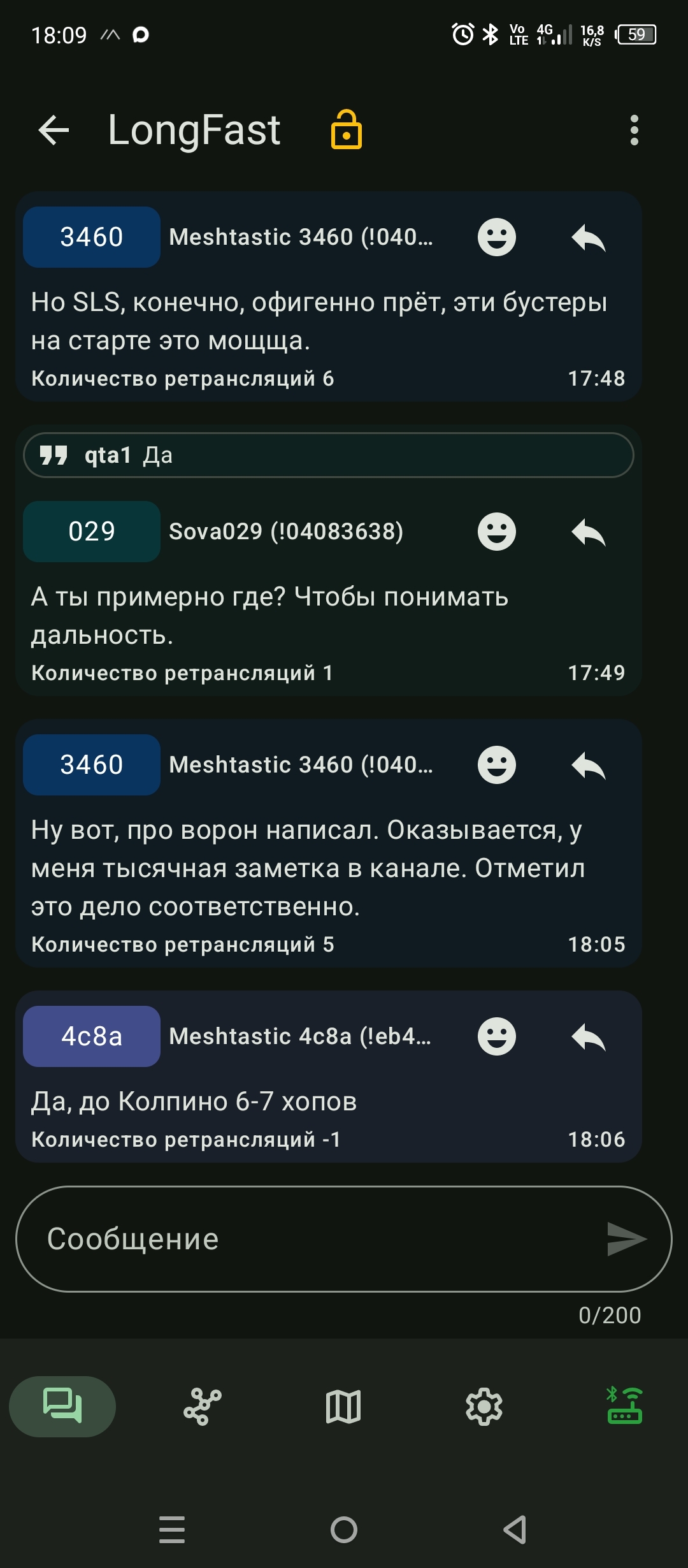

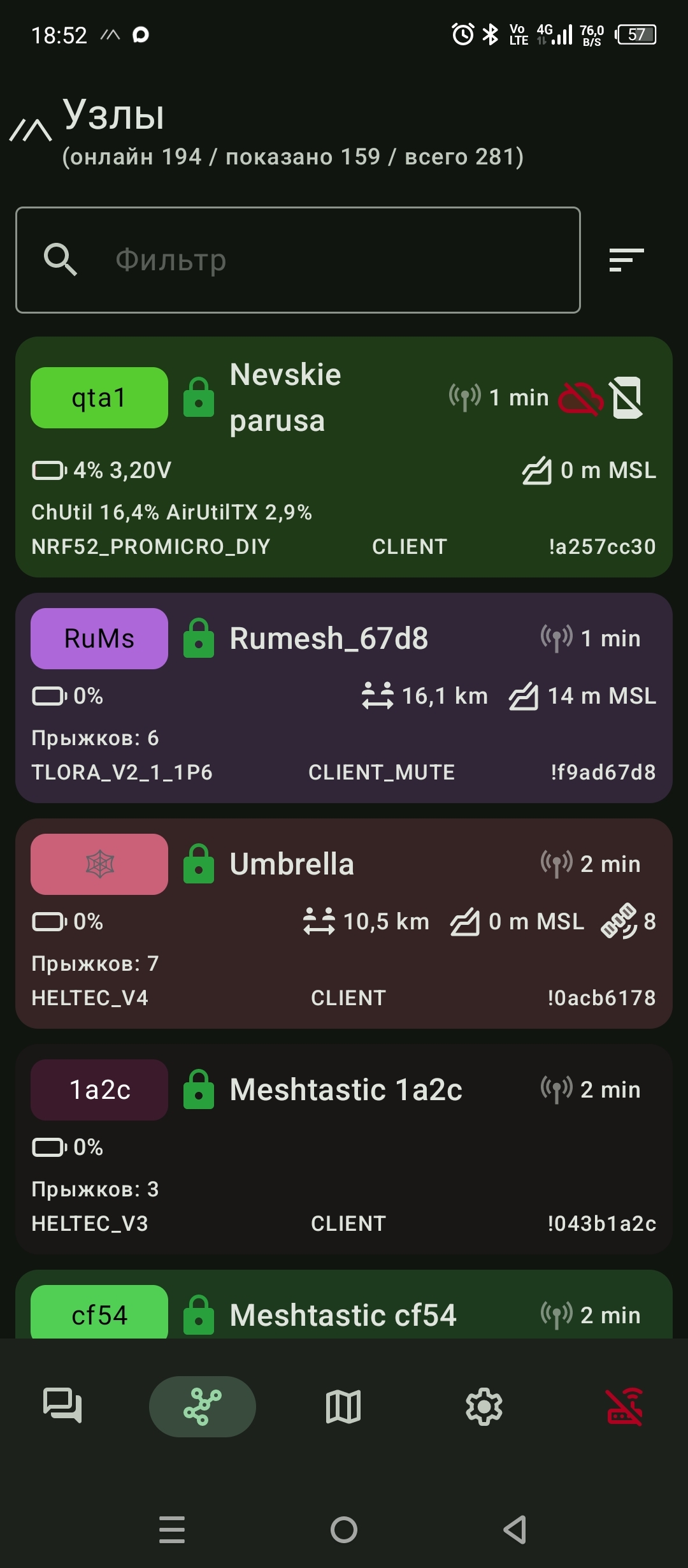

Хотя мештастик с его низкими скоростями (1кбит при настройке
LongFast) и постоянной пересылкой сообщений от модема к модему лучше
всего работает в малых масштабах сети (допустим у группы туристов) в
крупных городах есть шлюзы связывающие через интернет по несколько
высоко стоящих точек доступа, и вываливающие проходящие сообщения в
веб-интерфейс.
Инструкция по подключению к серверу
https://meshtastic.org.ru/mqtt.html
В Мештастик у сообщений есть аналог TTL в TCP - количество
ретрансляций, которое рекомендуется установить около 3 во избежание
перегрузки сети. При каждой ретрансляции промежуточный узел
уменьшает это значение на единицы, когда число доходит до нуля узел
принявший пакет его больше не ретранслирует. Таким образом в большой
сети вас услышат модемы удаленные на 4 пересылки, а не вся сеть.
Также в устройства сети могут выполнять разные роли. Можно отключить
у клиента ретрансляцию сообщений, можно ретранслировать только
сообщения своей группы, можно наоборот установить устройство в
качестве роутера который будет ретранслировать сообщения раньше всех
остальных узлов или наоборот - ретранслировтаь только если он не
услышит ретрансляций сообщения больше ни от кого.

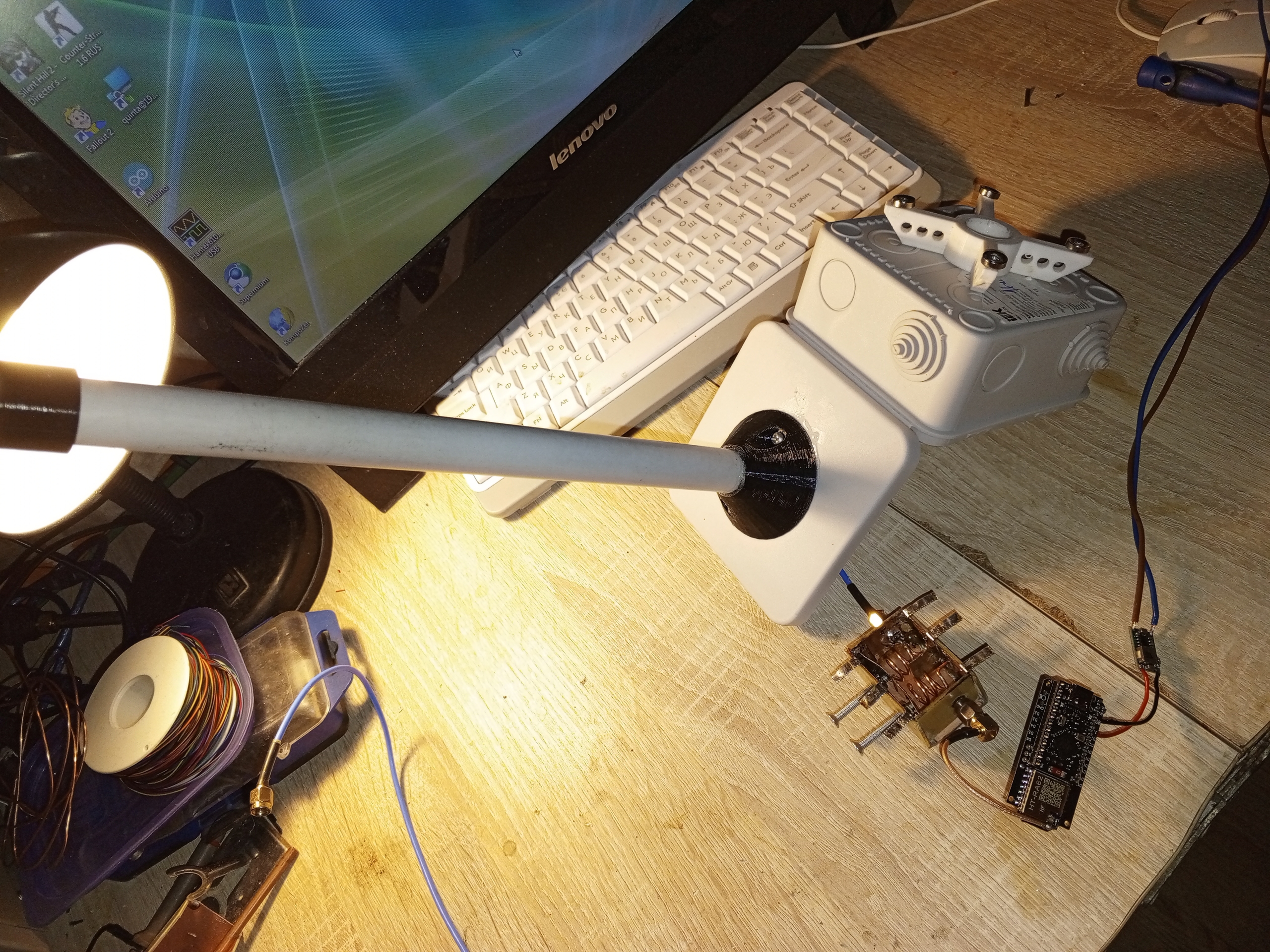

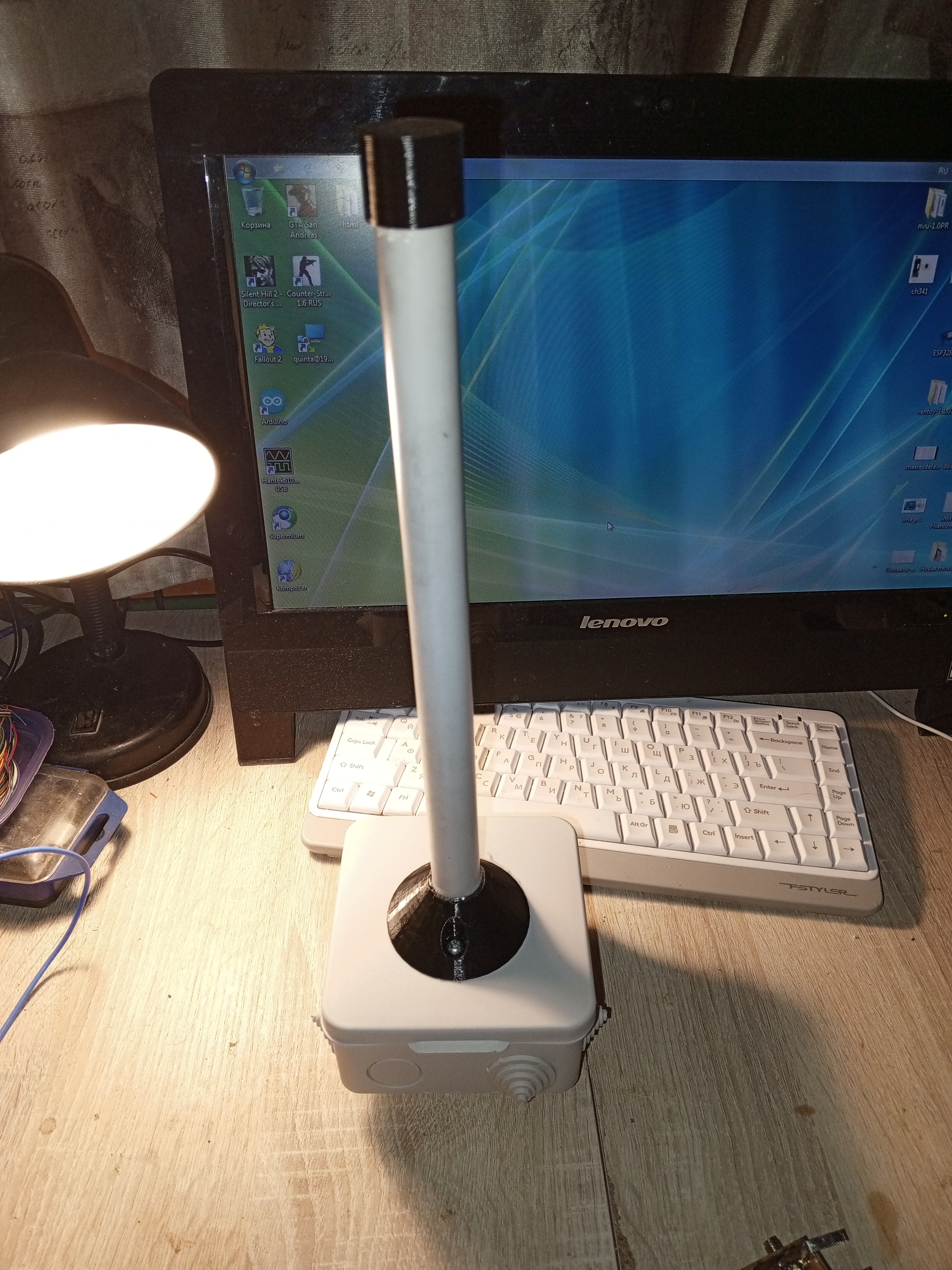

В зависимости от задачи конфигурация устройств может меняться. От
коробочек питаемых от USB до герметичных контейнеров с солнечными
панелями висящих на каких-нибудь мачтах.

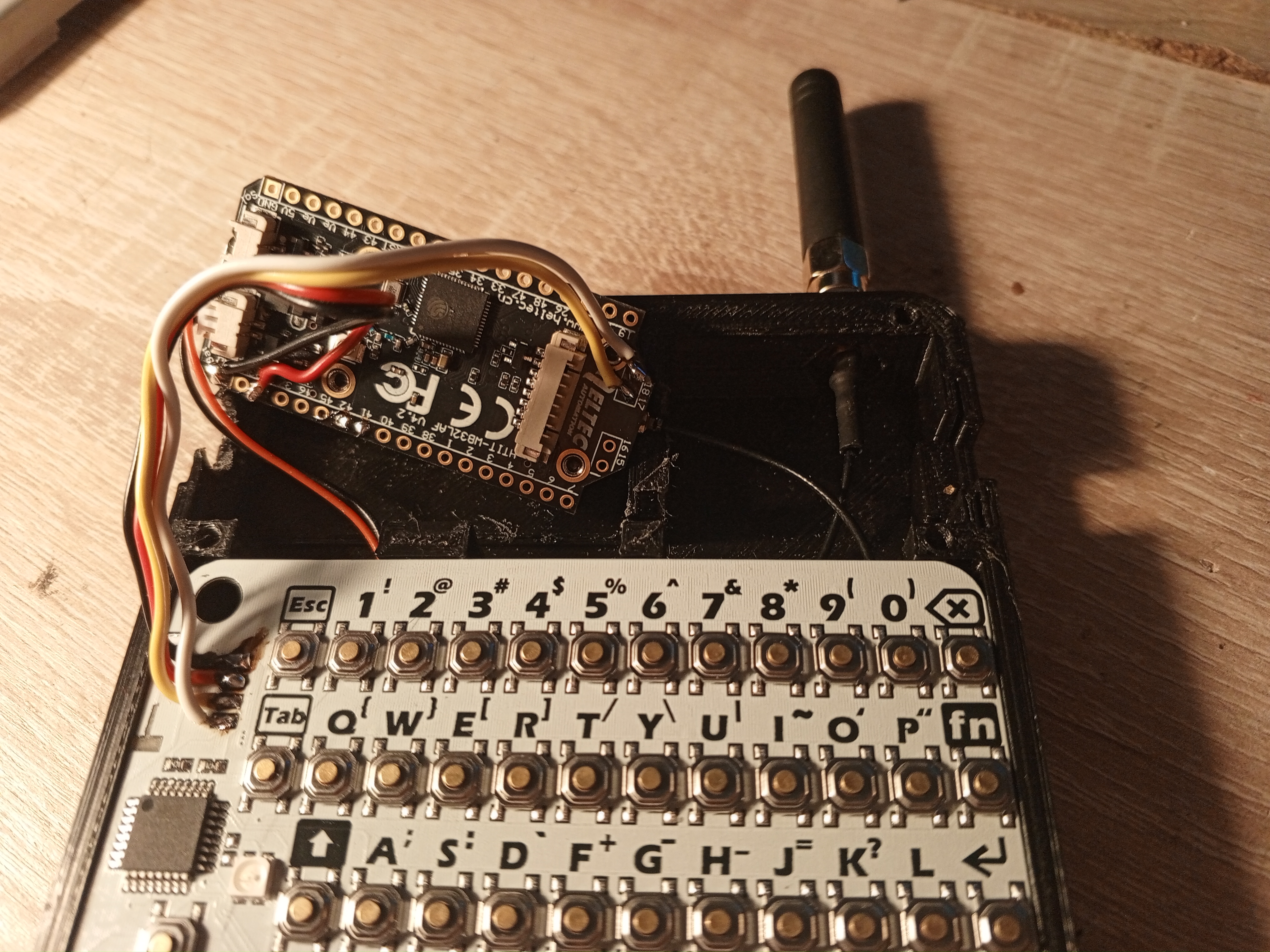

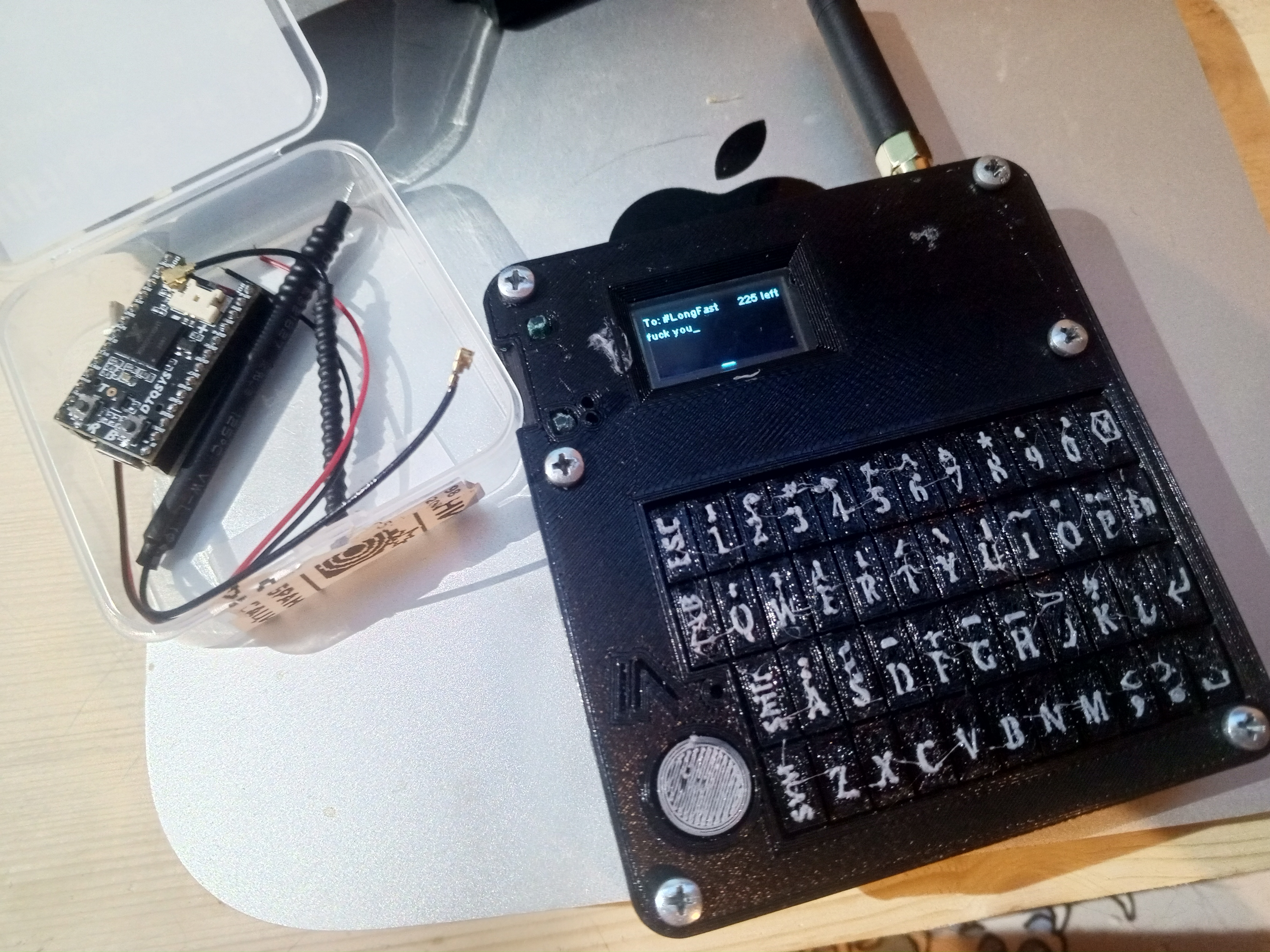

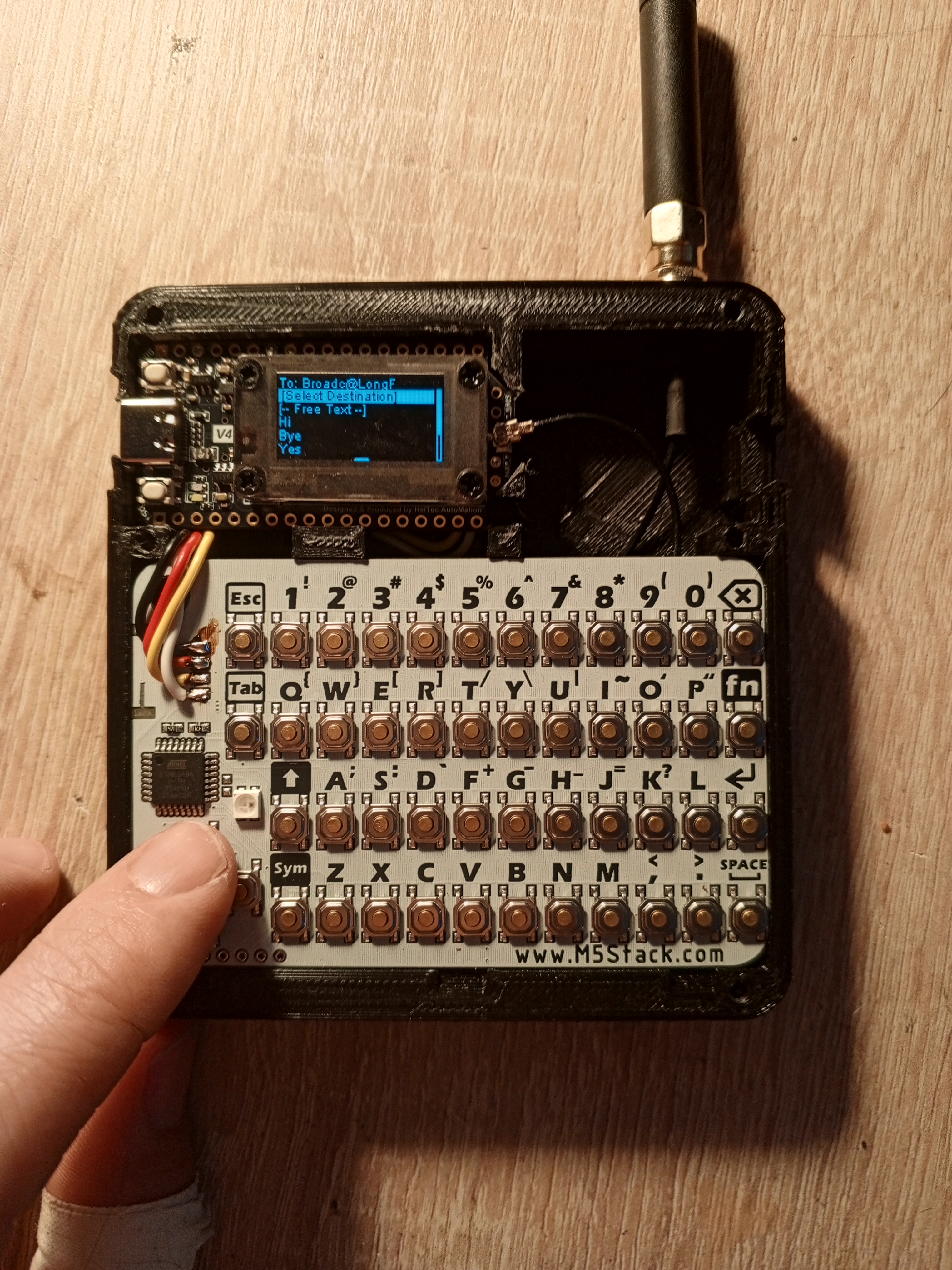

Клиентские устройства без клавиатуры на первый взгляд выглядят
странно, но в этом есть логика. Поскольку это меш сеть, то для того
чтобы слышать побольше клиентов логично оставлять такую коробочку
где-нибудь на окне и поключаться к ней через bluetooth со смартфона,
а не тащить ее внутрб железобетонной коробки.
Аппаратно устройства мештастик представляют плату с каким-нибудь
модулем LoRa, каким-нибудь контроллером с беспроводной связью
(bluetooth, wifi), и какой-нибудь периферией. Дисплеем, управлением
зарядом аккумулятора, клавиатурой, портами для GPS или датчиков.
Потребление некоторых в режиме приема может составлять миллиампер
10.

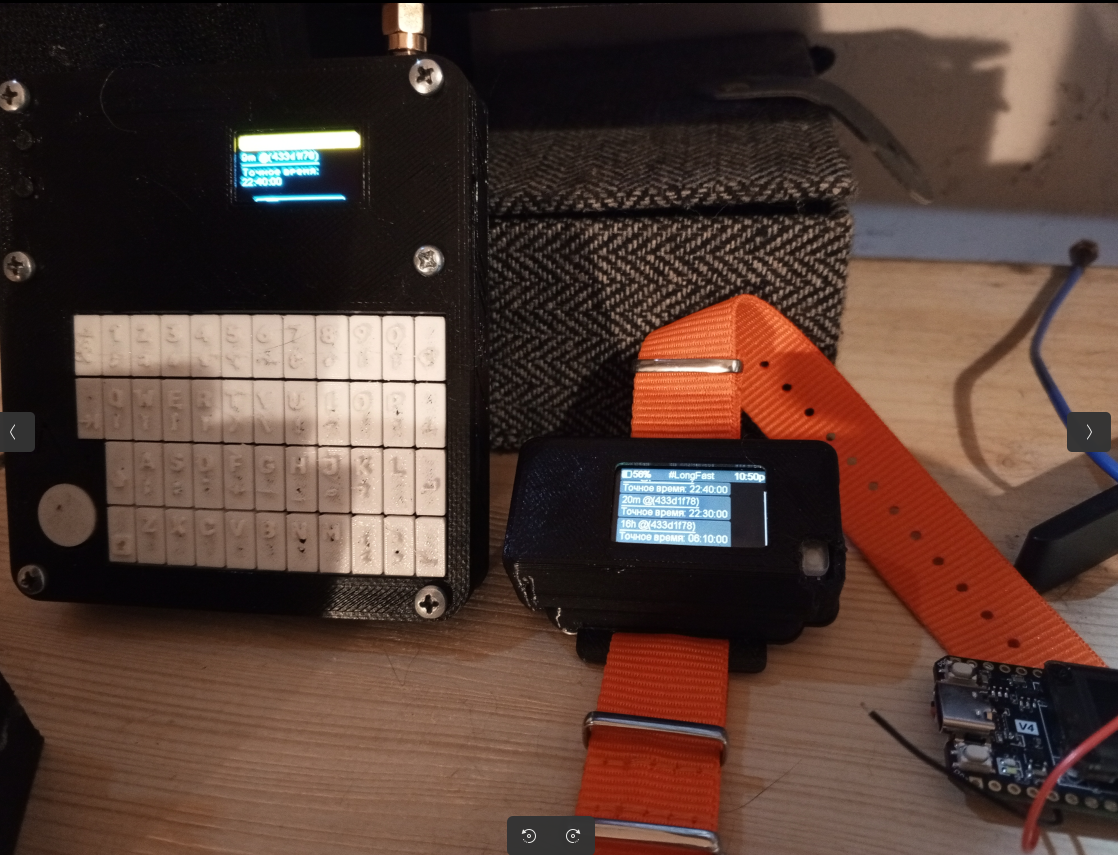

На данный момент в моих руках побывали
Heltekv4 - глухой, слишком мощный, esp32 выжирает батарею на 2,5а\ч
за сутки примерно. С "экономичной" прошивкой - примерно за трое. Ток
потребления при приеме с эконом прошивкой 75ма

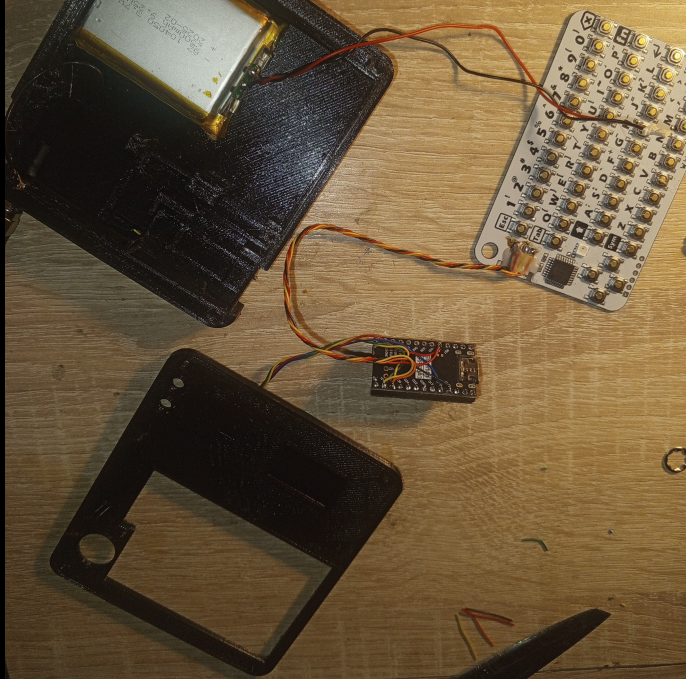

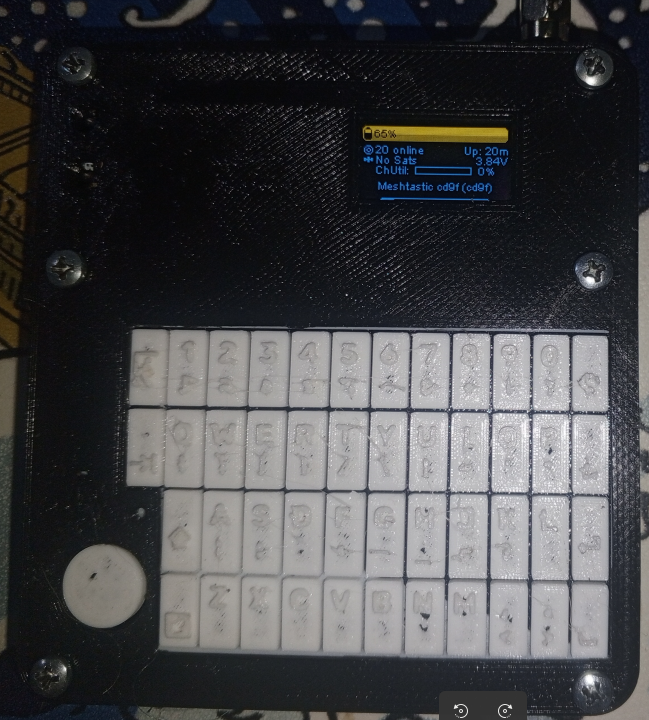

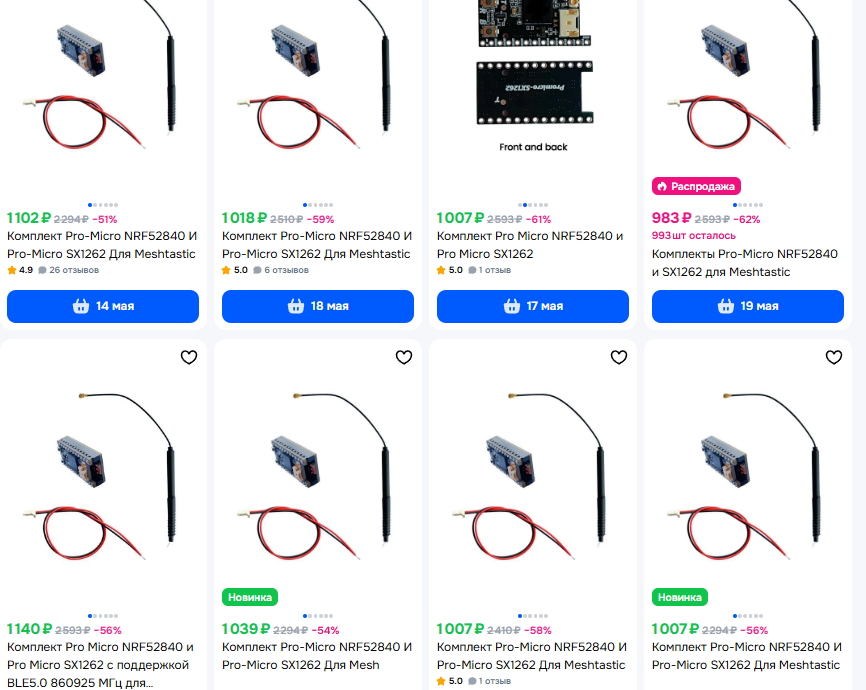

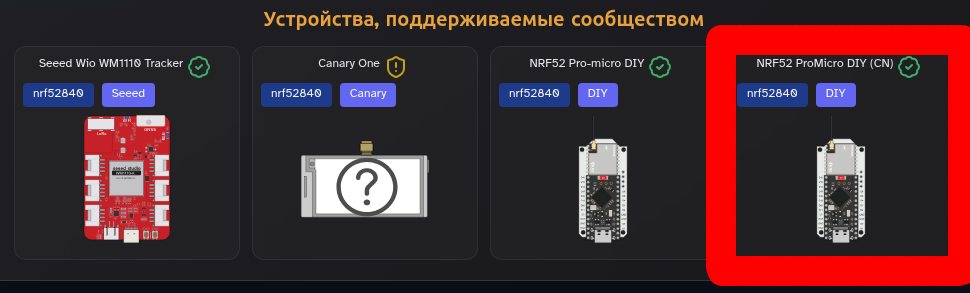

Pro-Micro SX1262 + Pro Micro NRF52 - странное китайское поделие, на
которое пришлось самому компилировать прошивку, но удалось связаться
с держателем одного онлайн прошивальщика и теперь прошивка доступна
в интернете. Ток потребления при приеме 8ма
Faketek - по потреблению, чувствительности и мощности схожа с
китайской
heltek t114 ток не мерил, чуйка и мощность похожи на предыдущие.
Жрет 35% аккума на 500ма\ч за сутки.

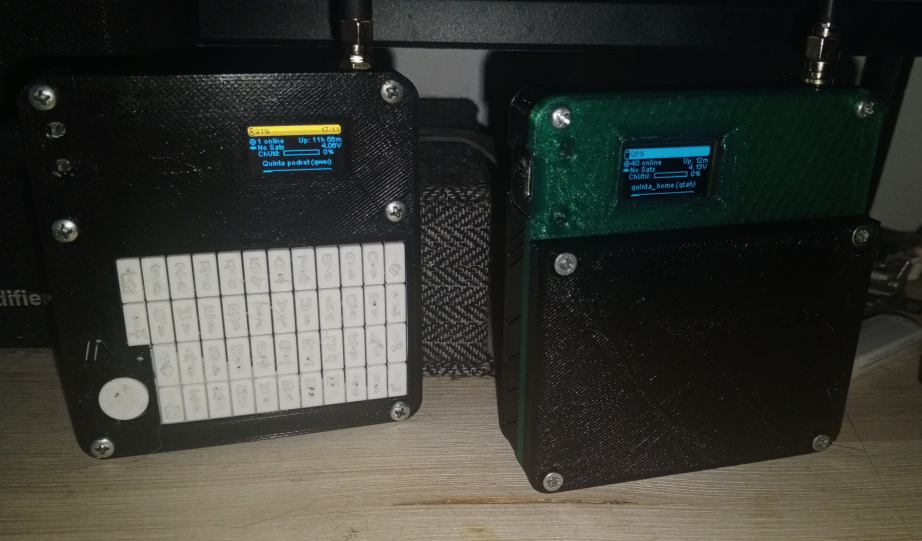

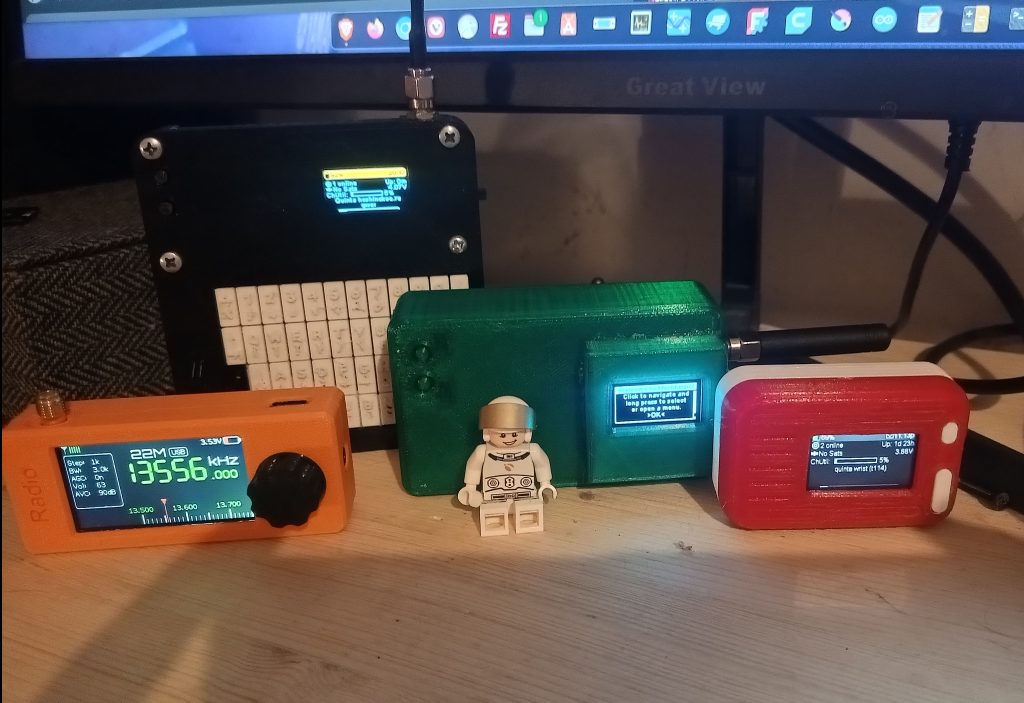

Вот они, справа налево
Поскольку мой поселок находится в низине то почти сразу возник план
запилить ретранслятор поблизости.

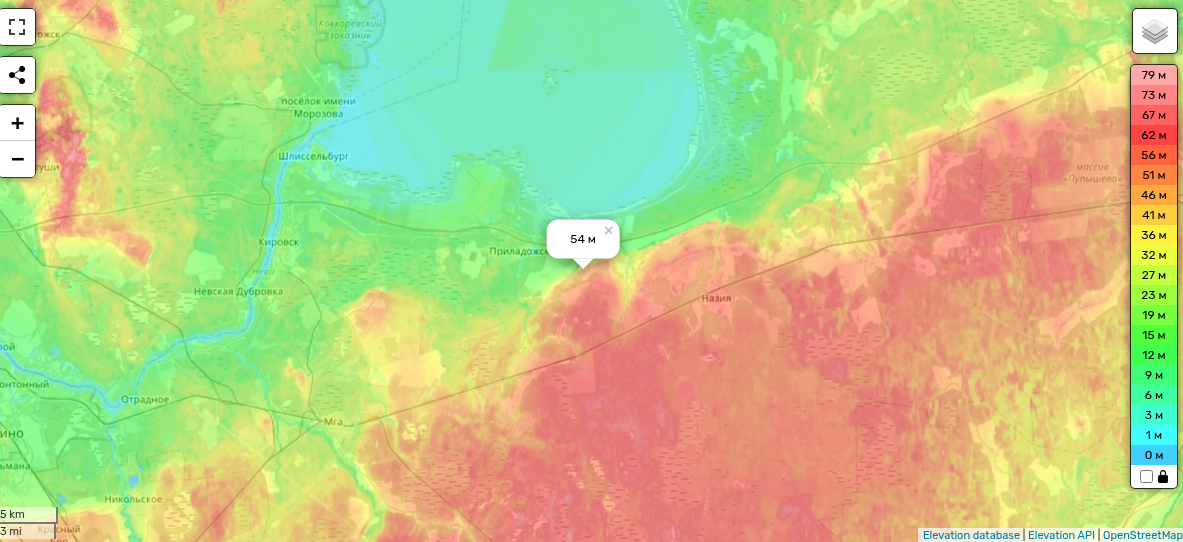

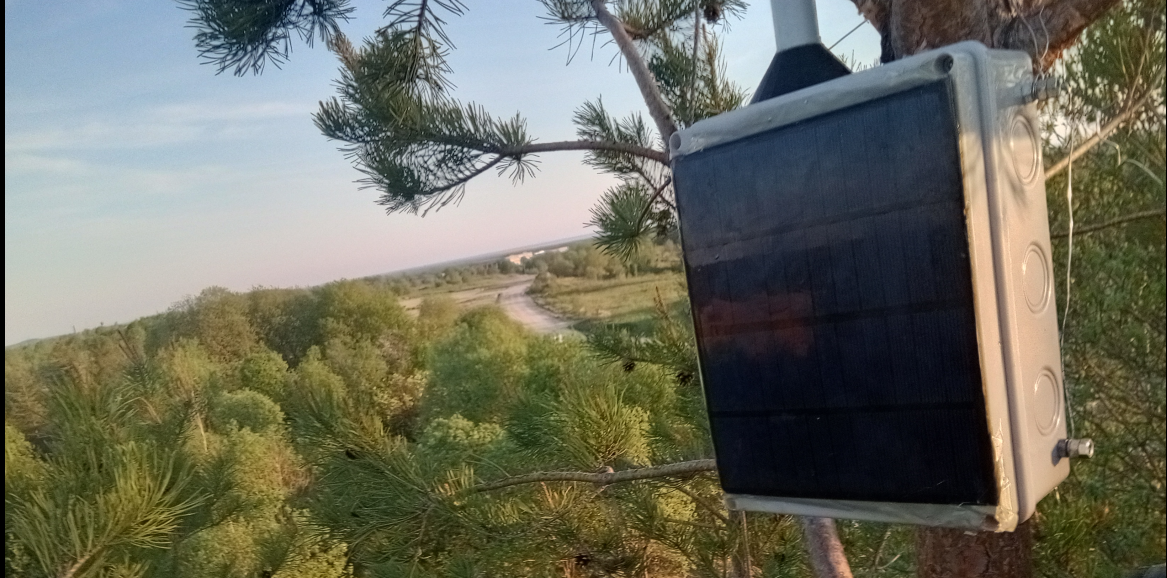

Легкодоступная точка для установки, открывающая направления на все
окрестные поселки и шоссе, при установке на одно из деревьев на
гряде нода оказывается
высоко над остальным лесом.

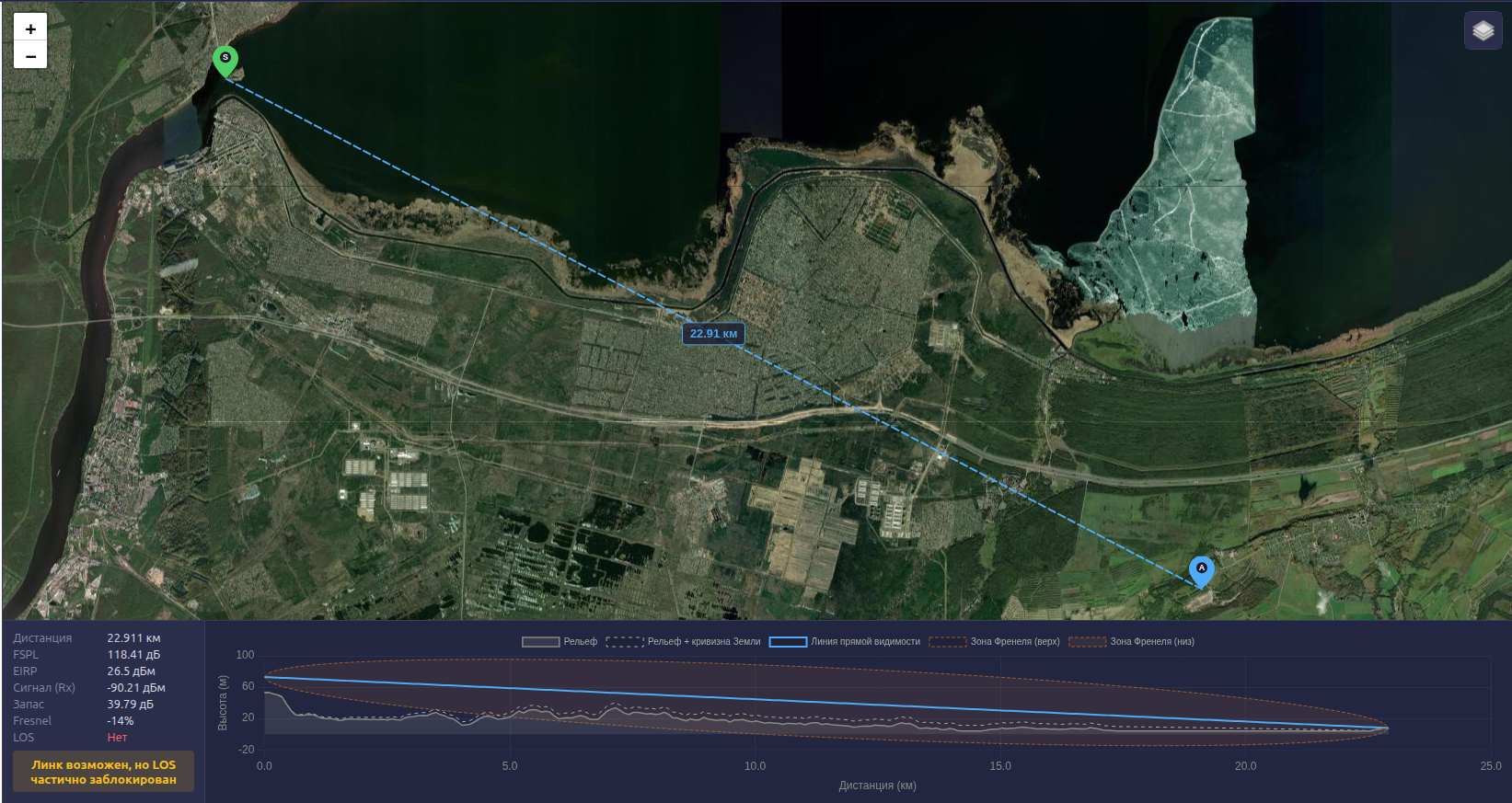

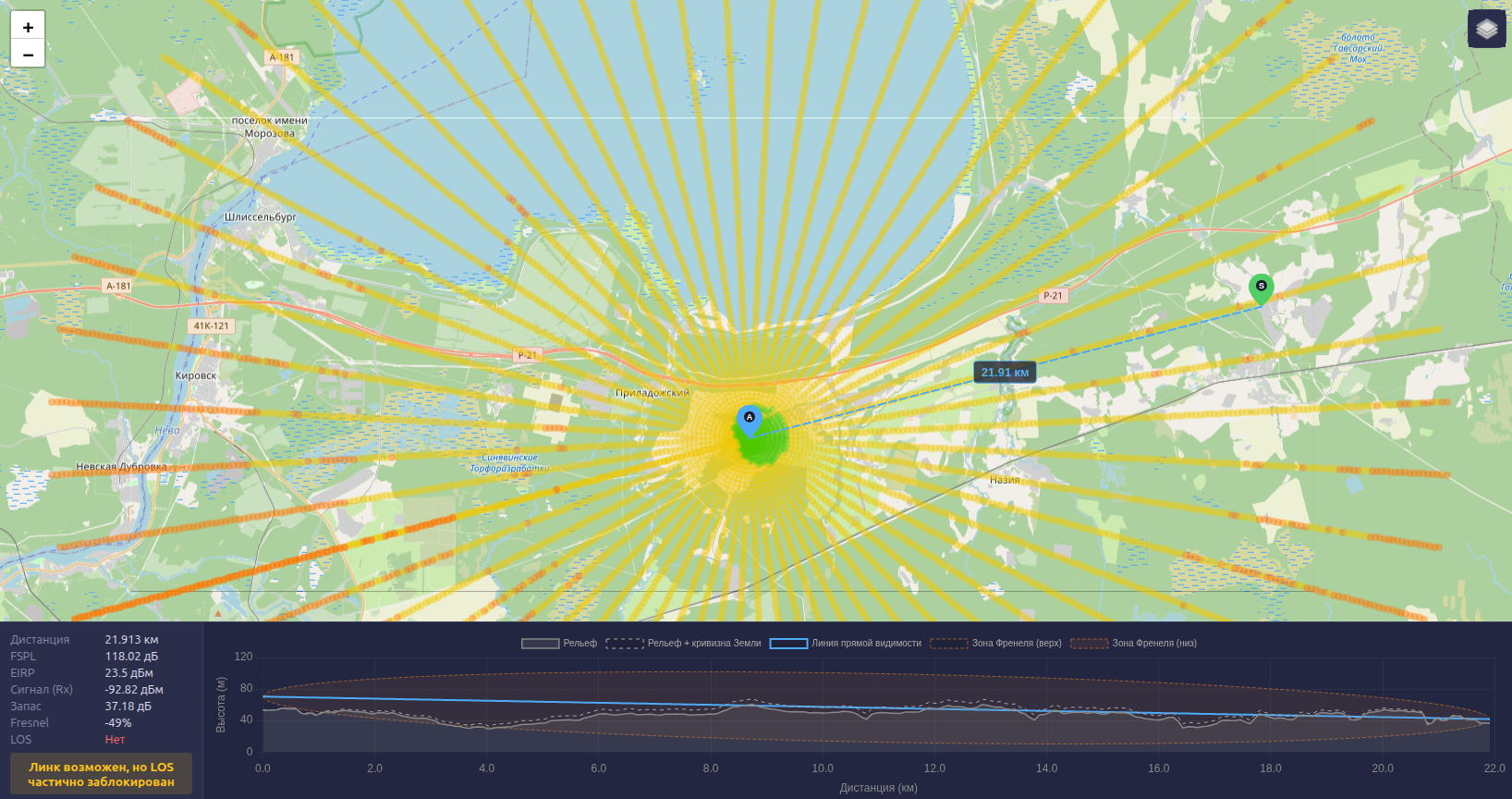

Расчет покрытия (нода слышна из дома на внешнюю антенну с балкона)

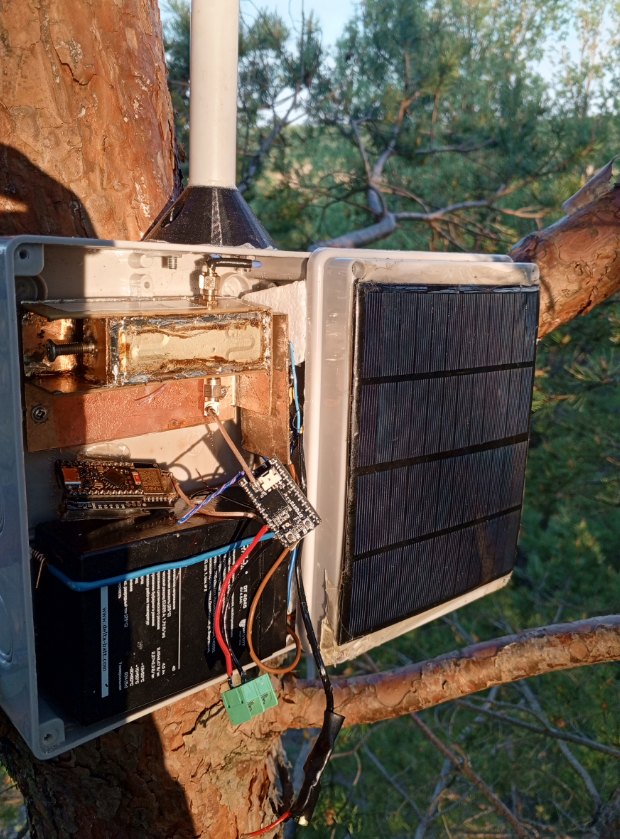

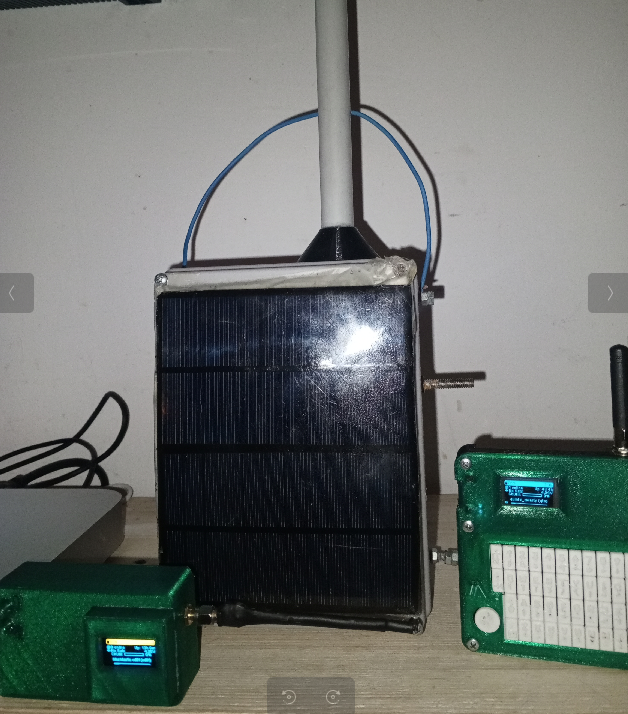

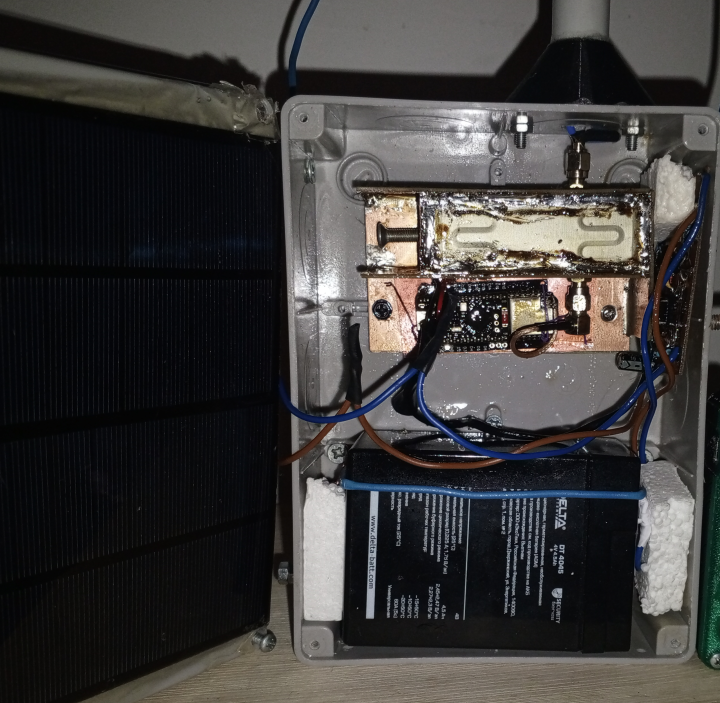

Солнечный узел собран в относительно герметичной клеммной коробке. К
крышке эпоксидкой приклеена солнечная панель 6в 3Вт.

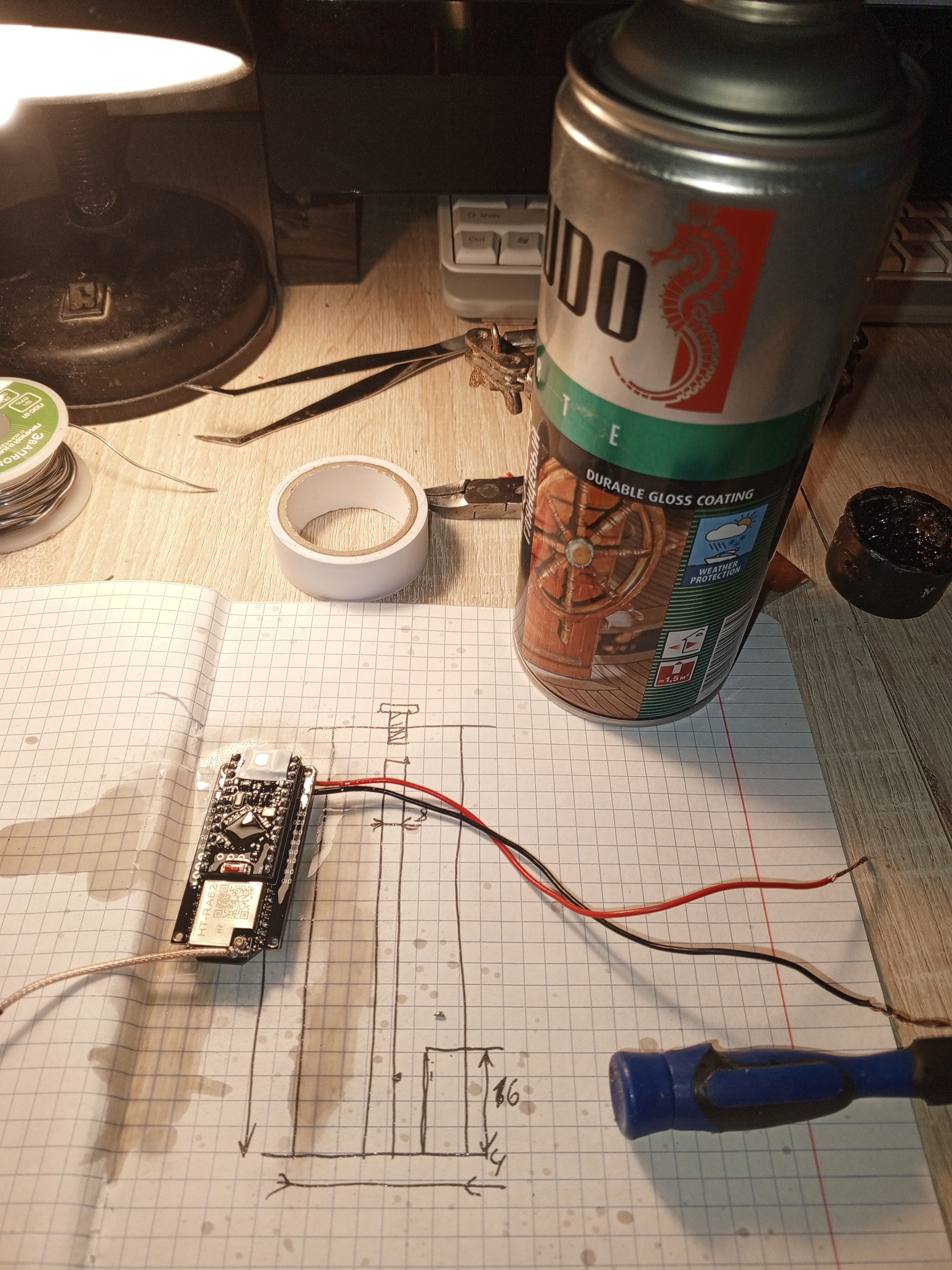

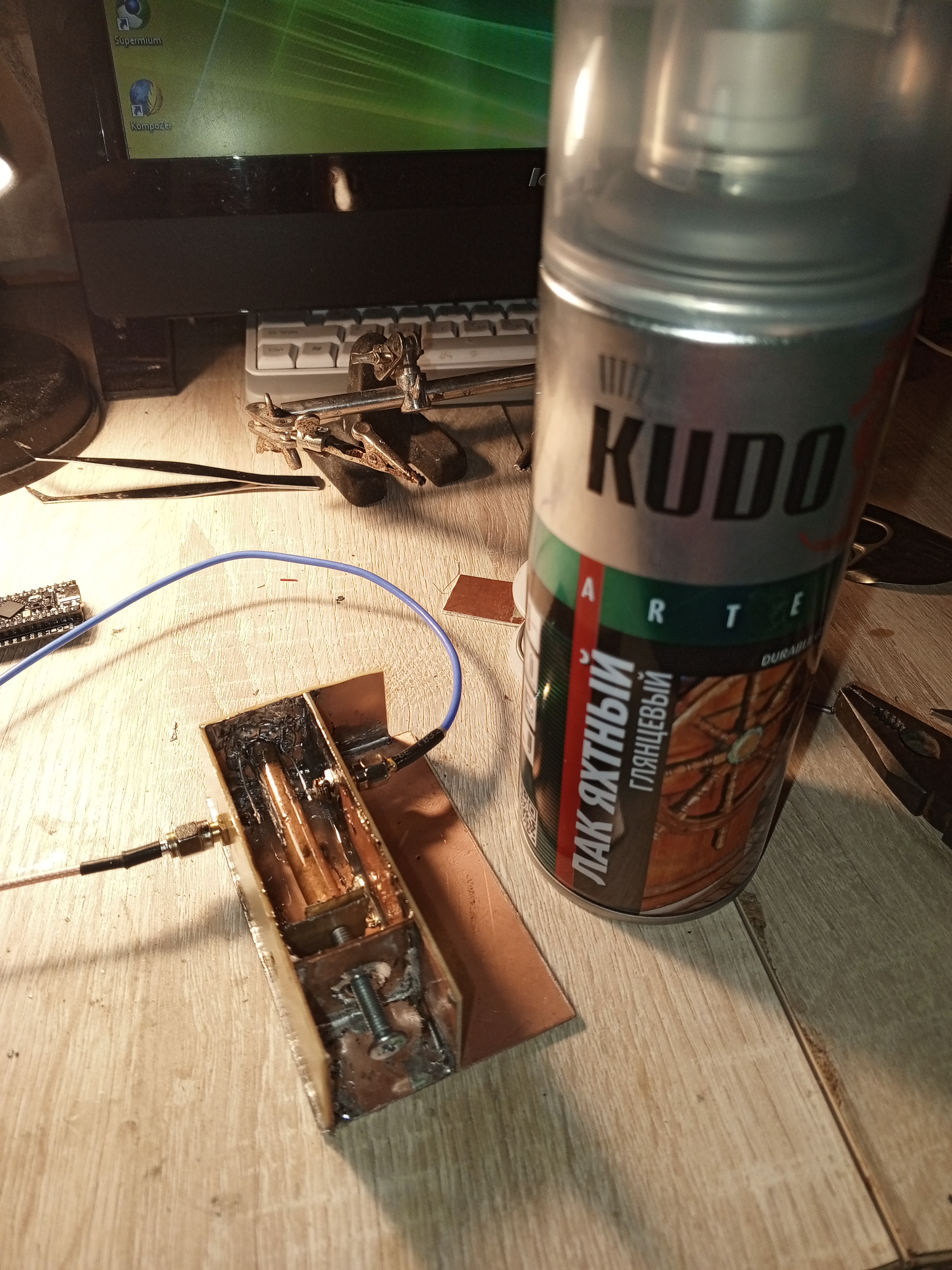

Платы которые я использую в уличных уустройствах я покрываю лаком.

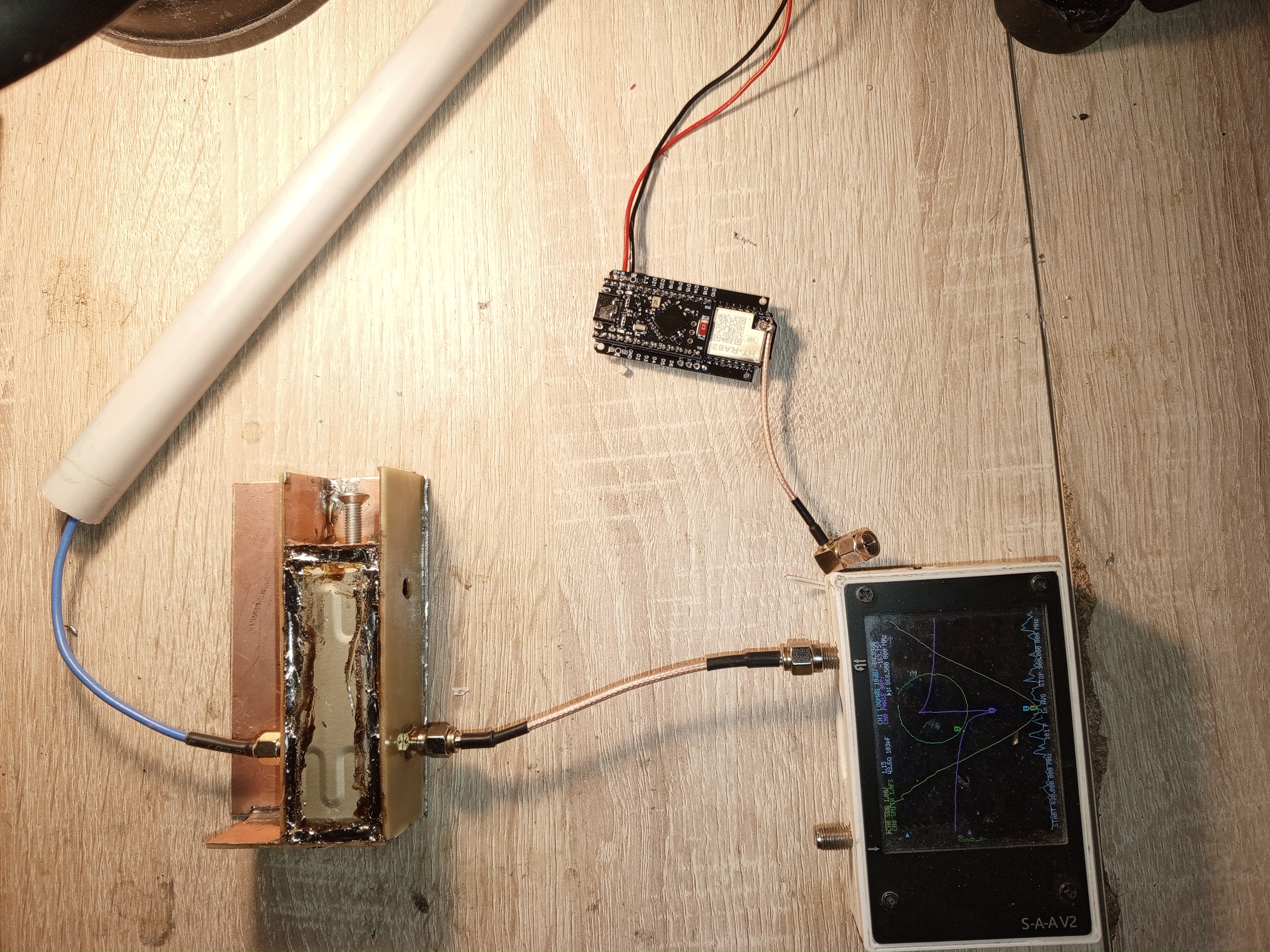

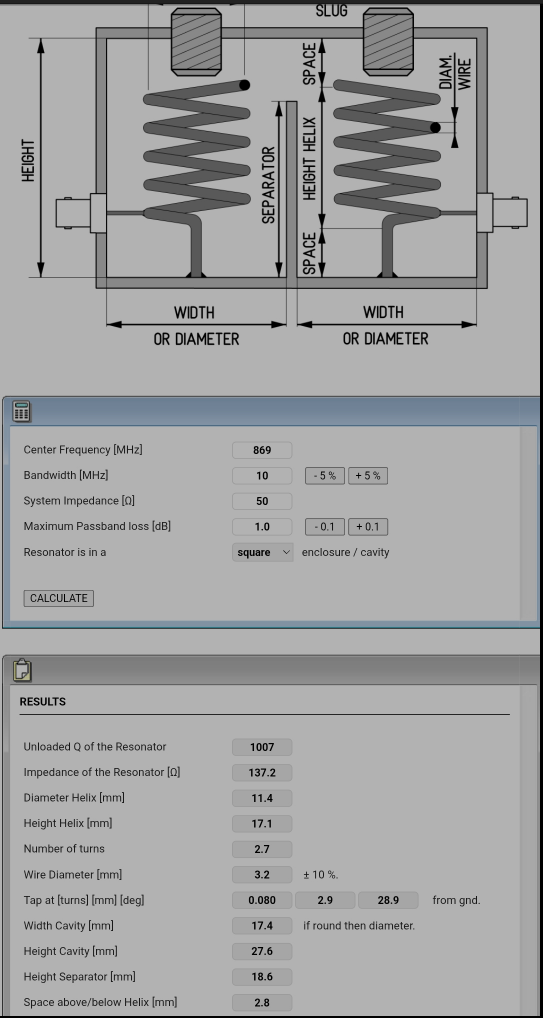

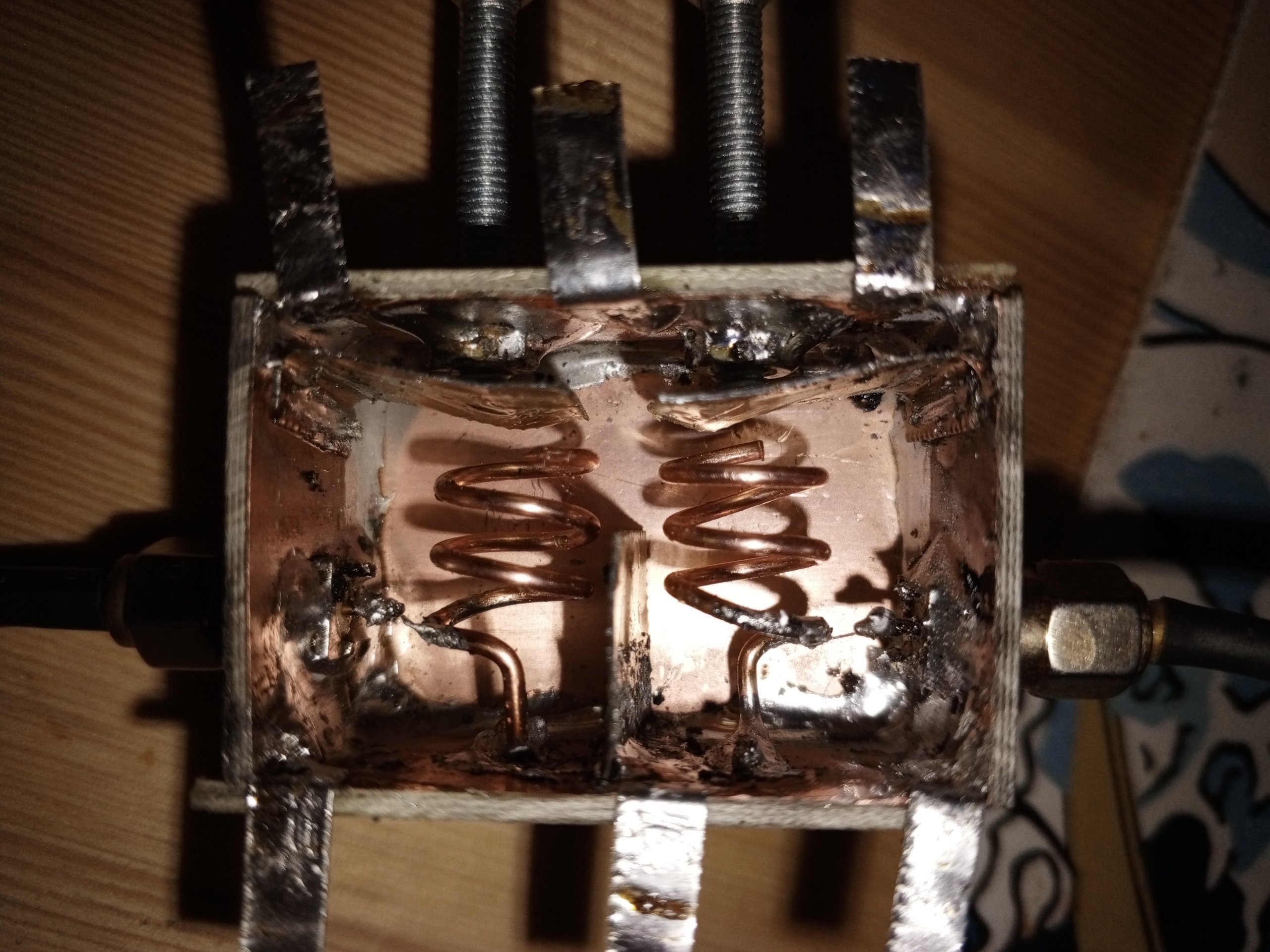

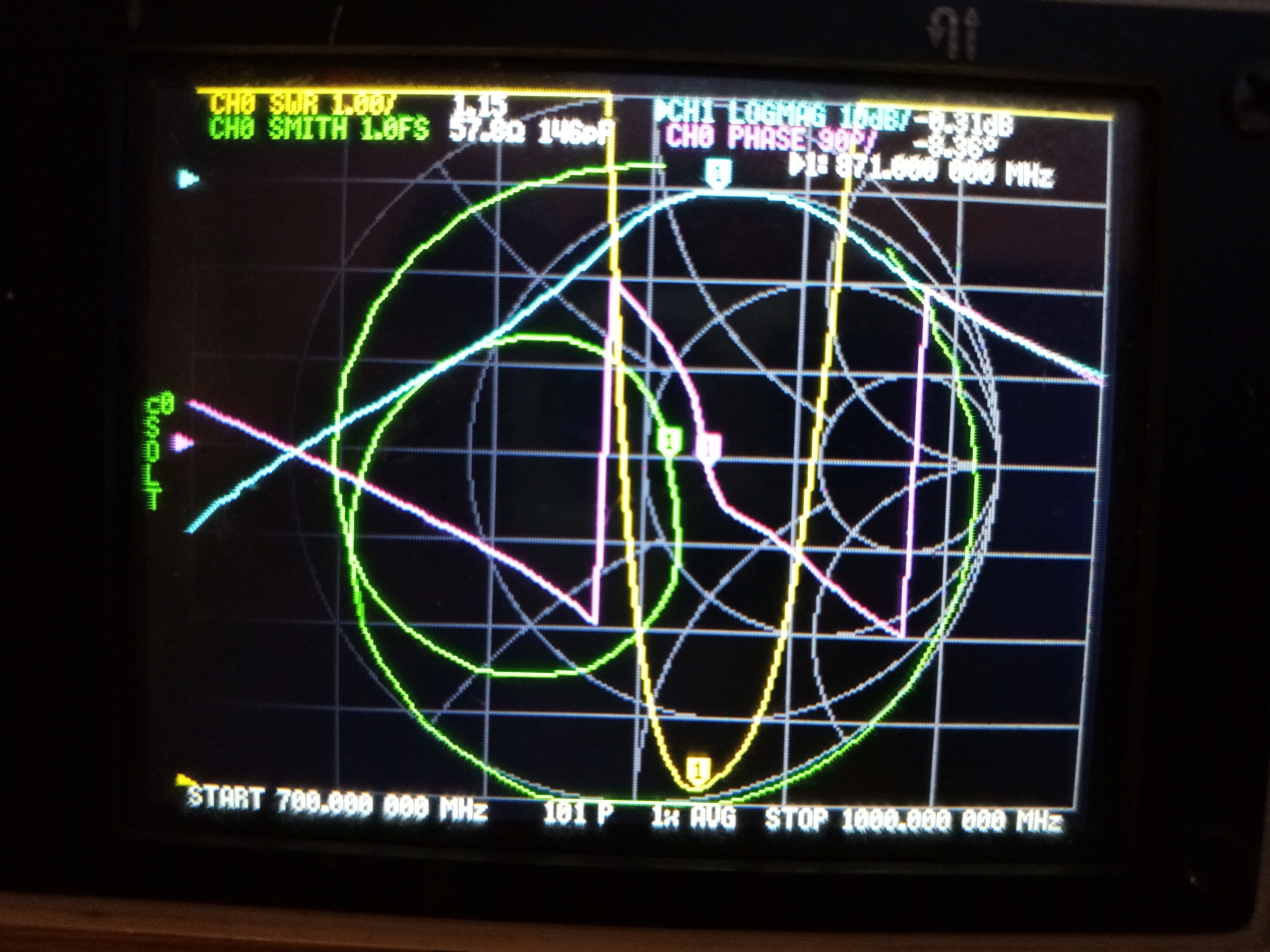

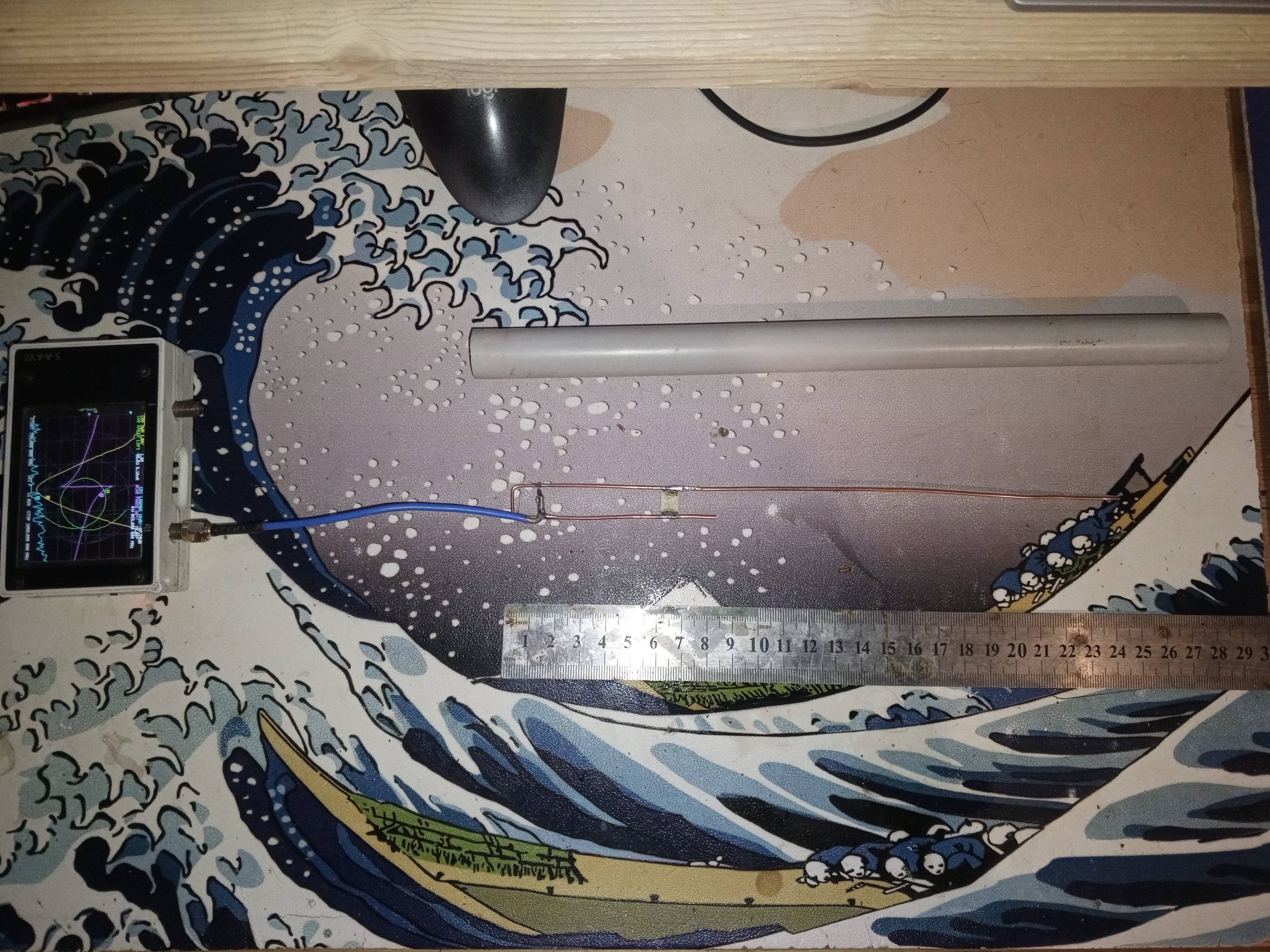

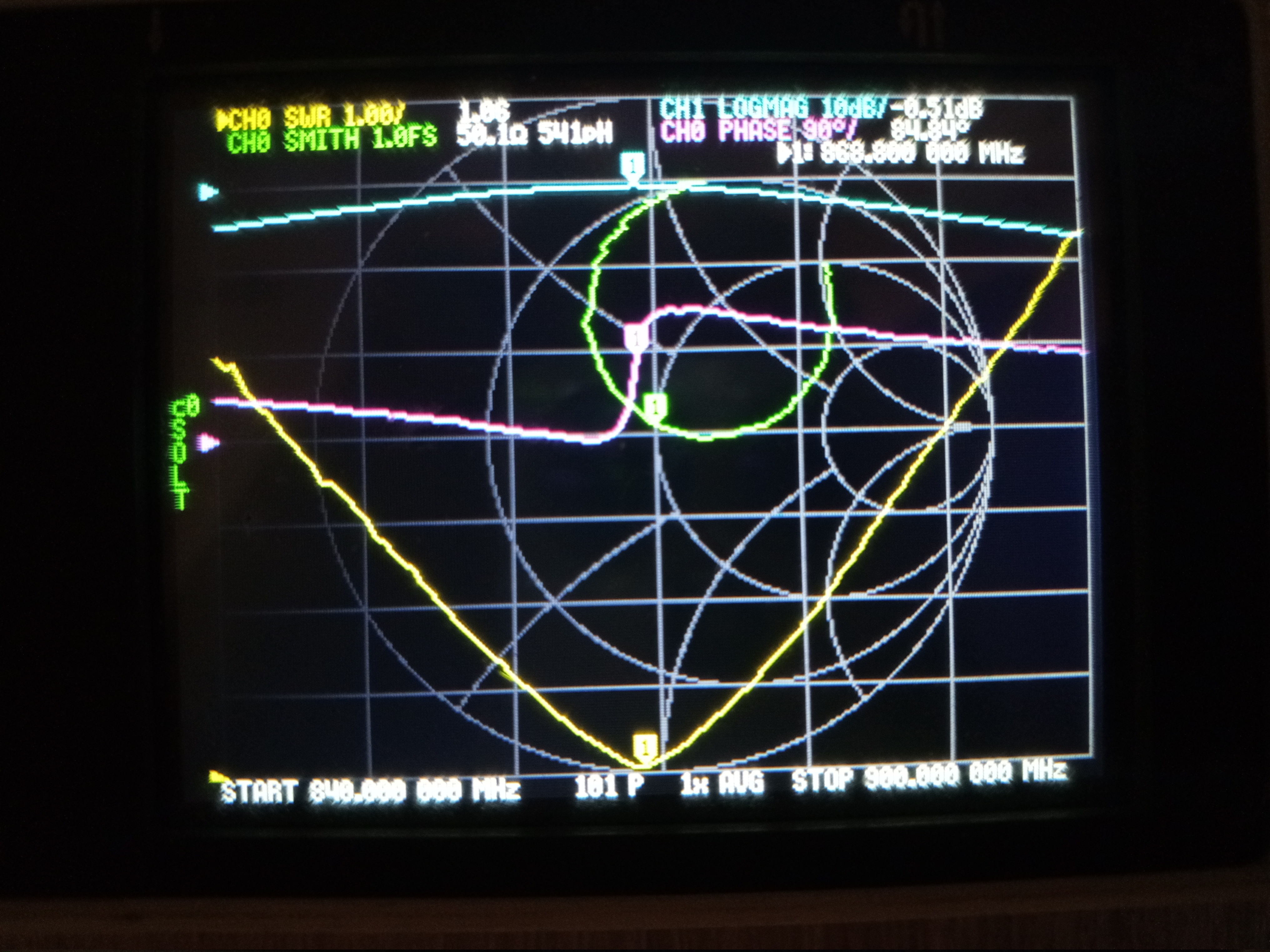

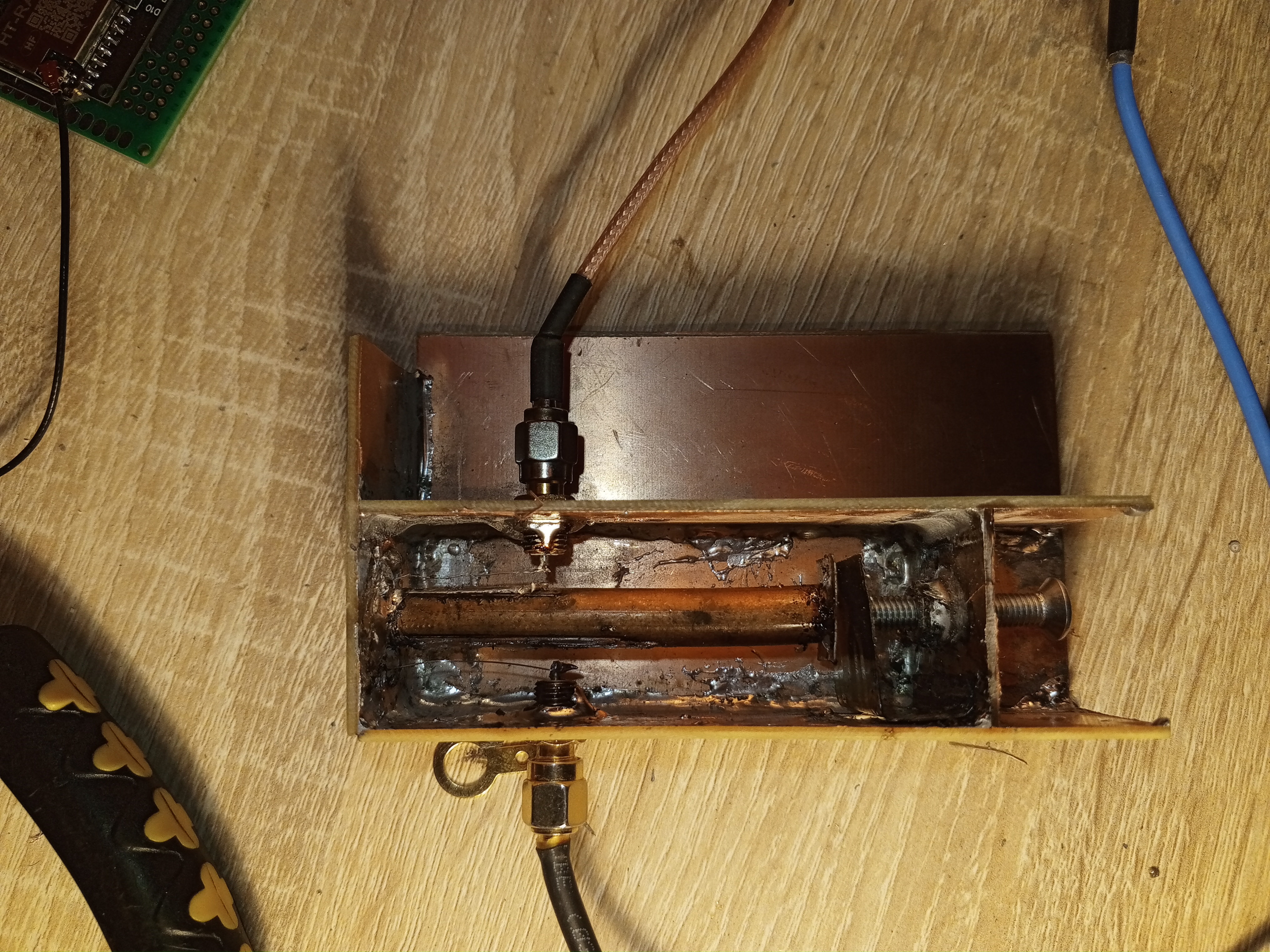

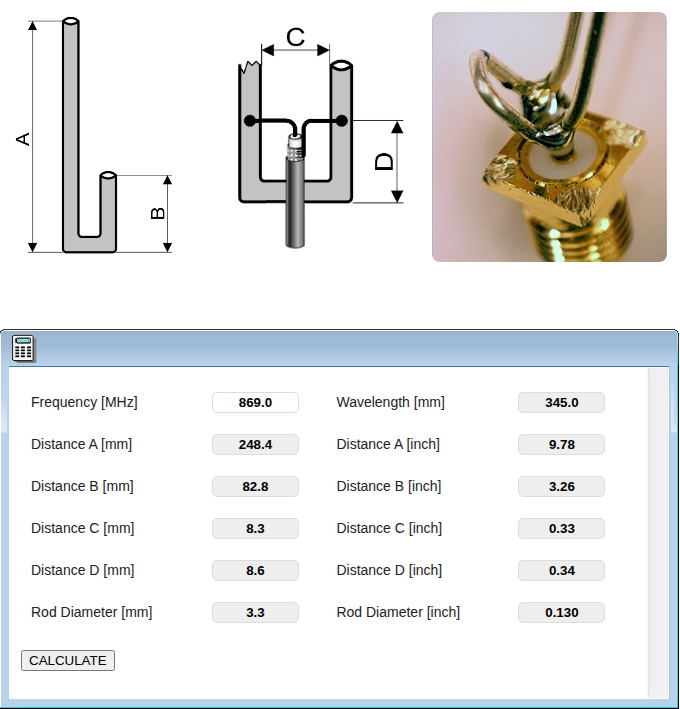

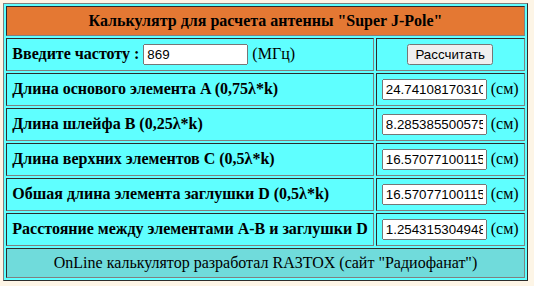

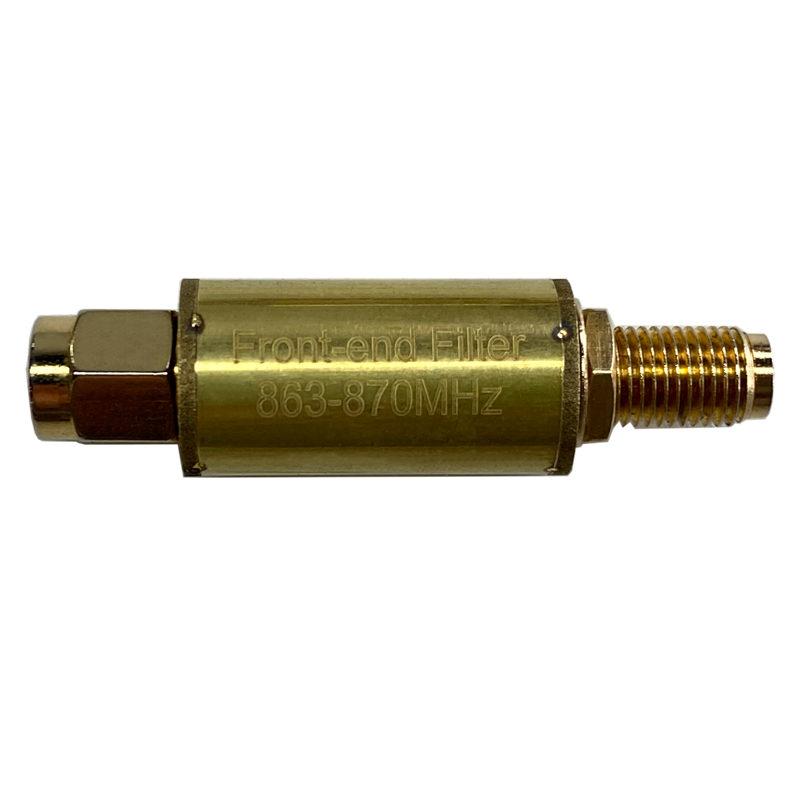

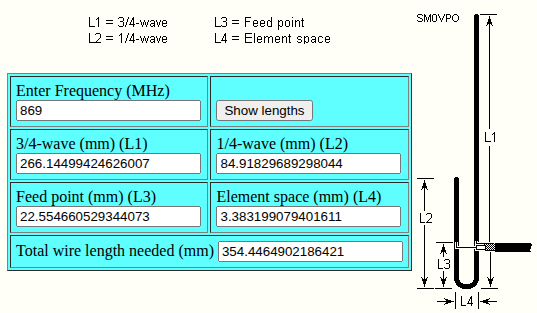

Использованы собранные ранее J-pole, объемный фильтр, AGM батарея на
4в (AGM сносно работают на разряд и заряд при минусовых температурах
хотя куда лучшими вариантами будут литий-титанатные или
натрий-полимерные аккумуляторы) и самодельный контроллер заряда на
Attiny13 который следит за напряжением на аккумуляторе и если оно
ниже максимума а солнечная панель выдает напряжение выше чем на
аккуме - включает заряд. Так же есть защита от просадки напряжения
питания при попытке зарядить севший ниже минимума аккумулятор.

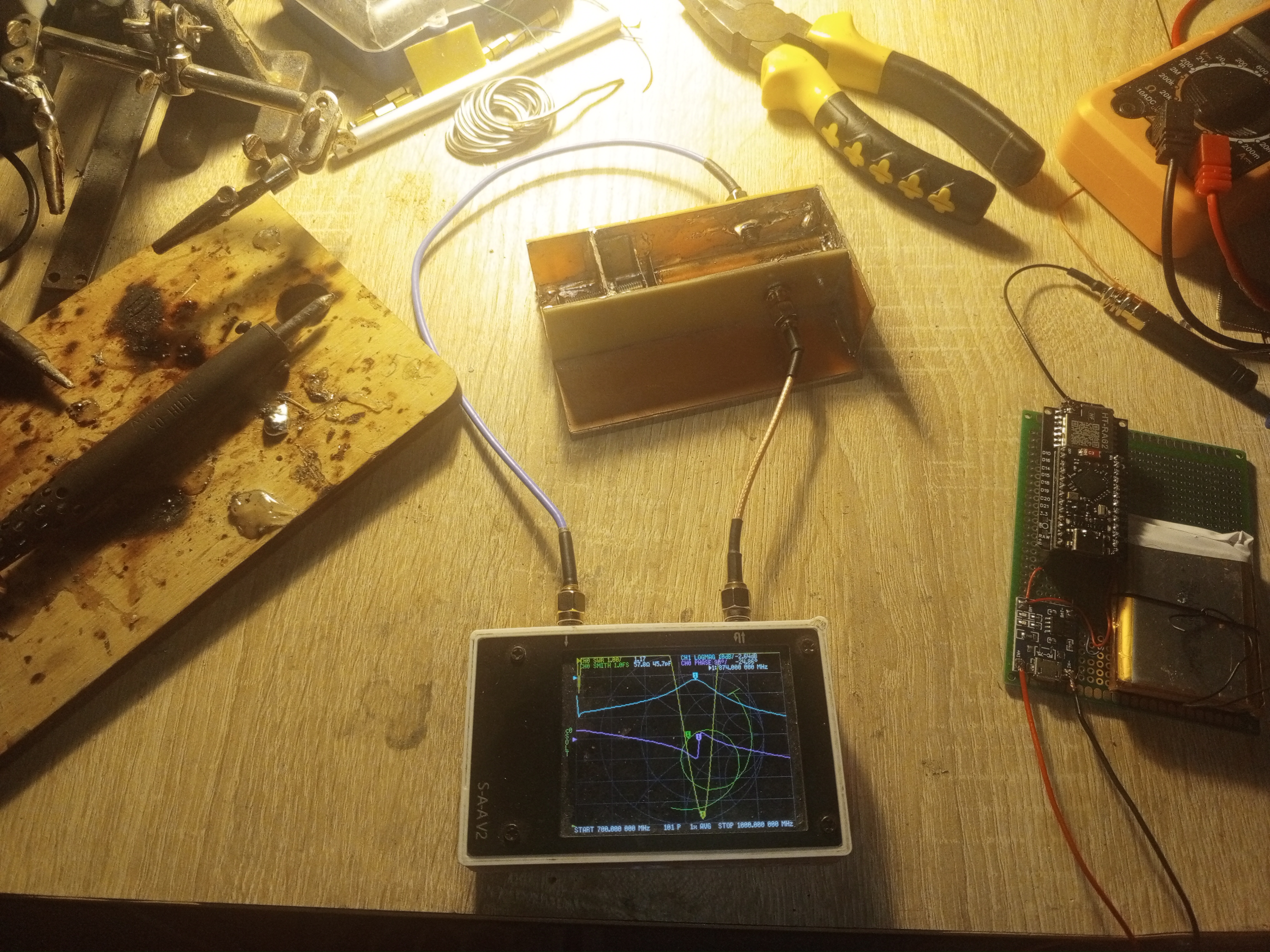

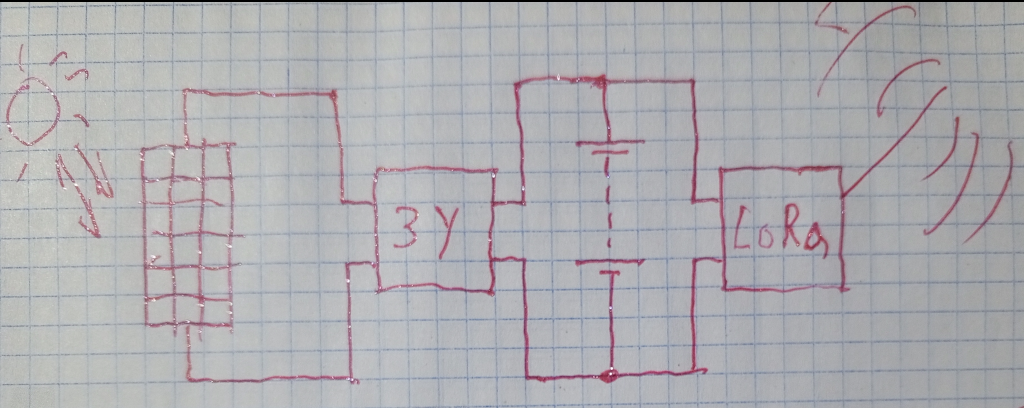

Что касается питания-есть два варианта соединения солнечной панели,
батареи и потребителя. Самый простой который собирается из деталей с
озона за 5 минут. Зарядная платка для лития, банка, нода.
Но литий-полимер просто не работает нормально на холоде. И если
батарея разрядится ниже минимума то она будет потреблять всю
мощность, при этом даже при наличии солнца узел не запустится пока
напряжение на аккумуляторе не вырастет до рабочего.

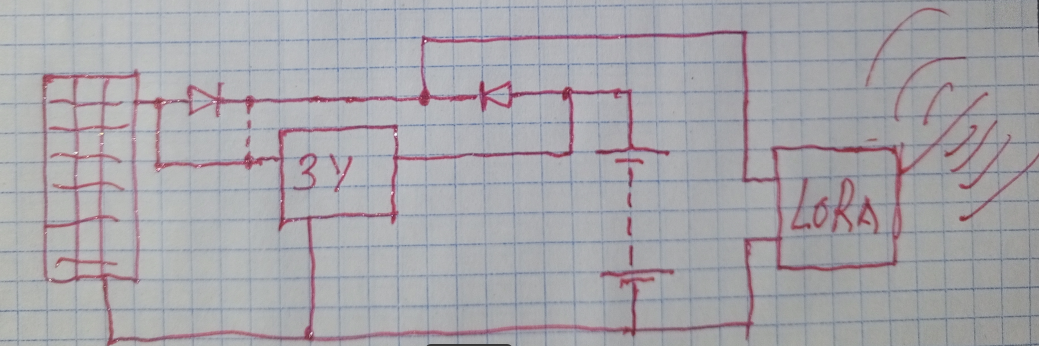

Поэтому я использую такой вариант.
Диодный коммутатор, схема заряда не просаживает напряжение на выходе
коммутатор, так что даже если аккумулятор вообще сдох нода будет
работать при наличии солнца.

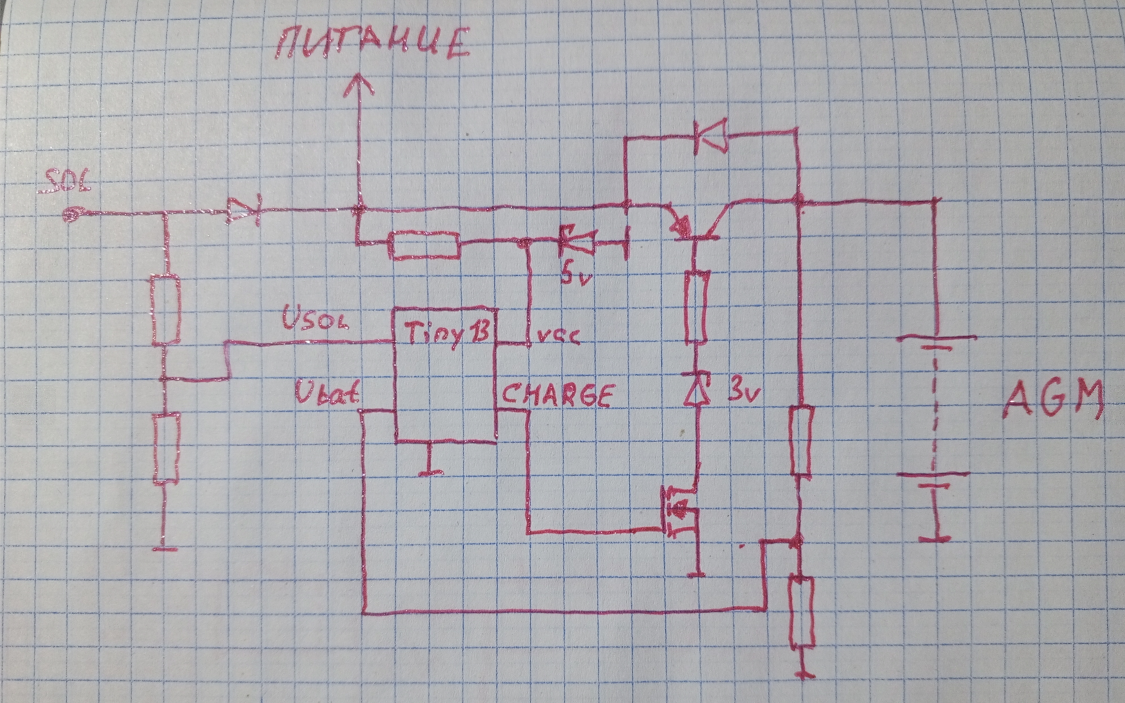

Я использую такую схему.
Стабилитрон в цепи базы ключа заряда ограничивает ток отбираемый от
солнечной панели при заряде севшего аккума так, что напряжение на
общей шине не проседает ниже 3+0.6в - напряжения достаточного для
питания узла. Вообще-то изначально это был простой MPPT контроллер
использующий алгоритм поддержания напряжения на солнечной панели в
0.8 от холостого хода. Но почему-то в среде ардуино не завелся PWM
на ATTINY, поэтому с платки были выкинуты элементы dc-dc а код был
переписан под простой ключ. Аккумулятора 4А\Ч в режиме приема хватит
более чем на месяц, в солнечный день энергия которая расходуется
нодой в режиме приема за сутки восполняется примерно минут за
40-50.

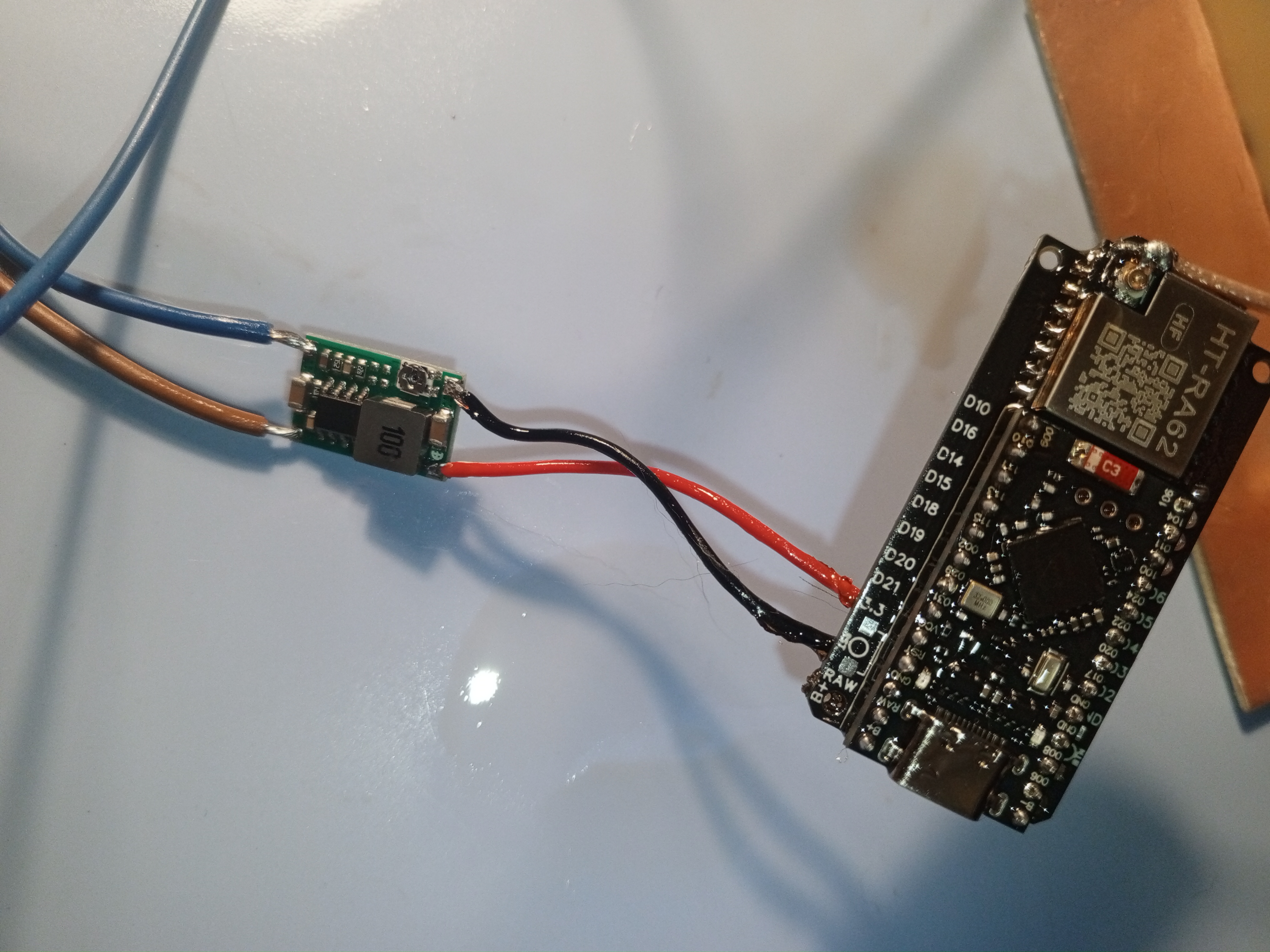

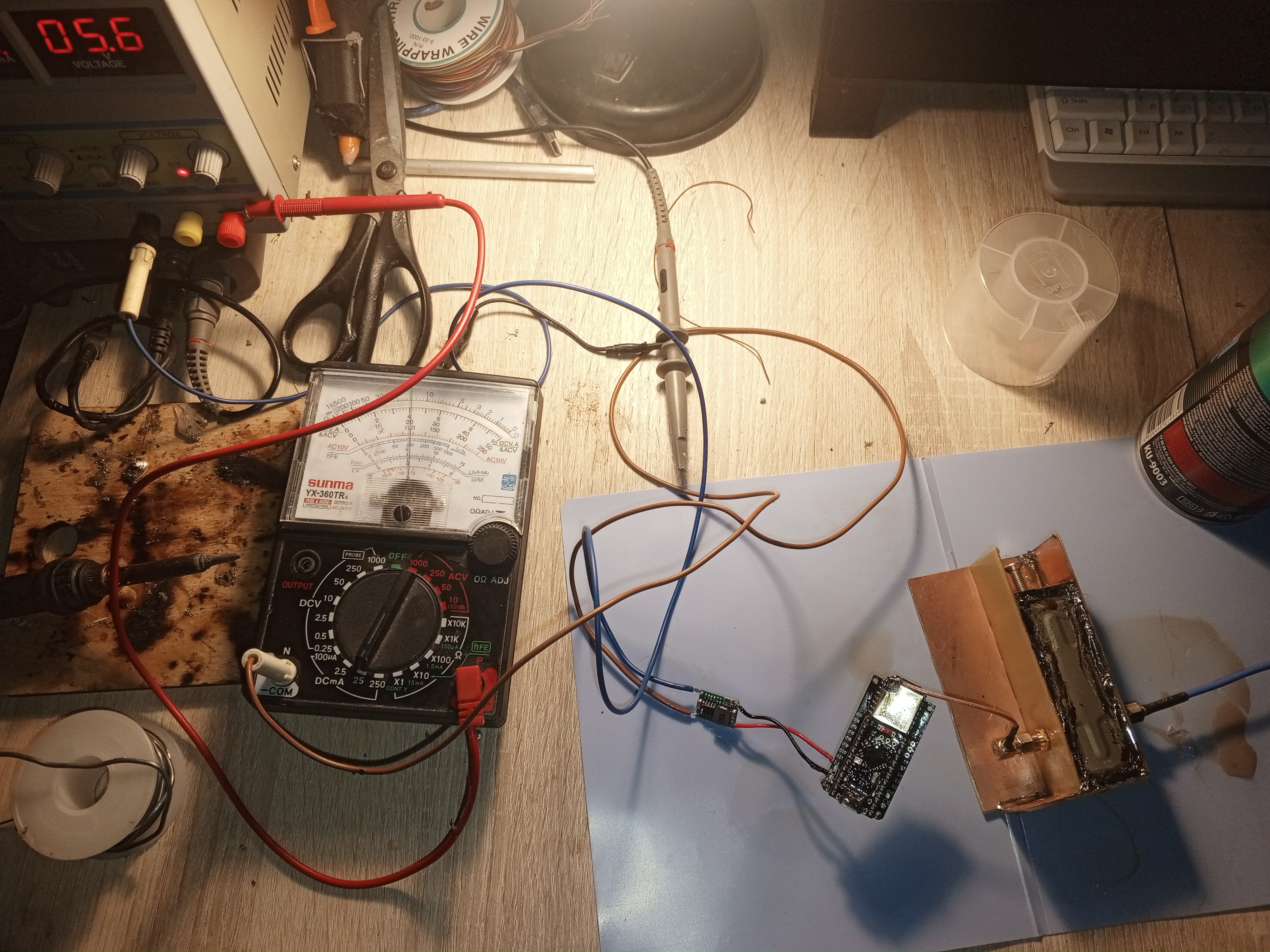

Питание 3.3В для экономичности, да и надежности (знаем мы эти
дешевые LDO, как и проектировщиков не учитывающих рассеяние тепла на
его миниатюрном корпусе) пущено на пин +3,3в через понижающтй mini
360. Ток потребления в режиме приема - около 8ма.
После установки роутера на дерево и проверок линка начались
странности

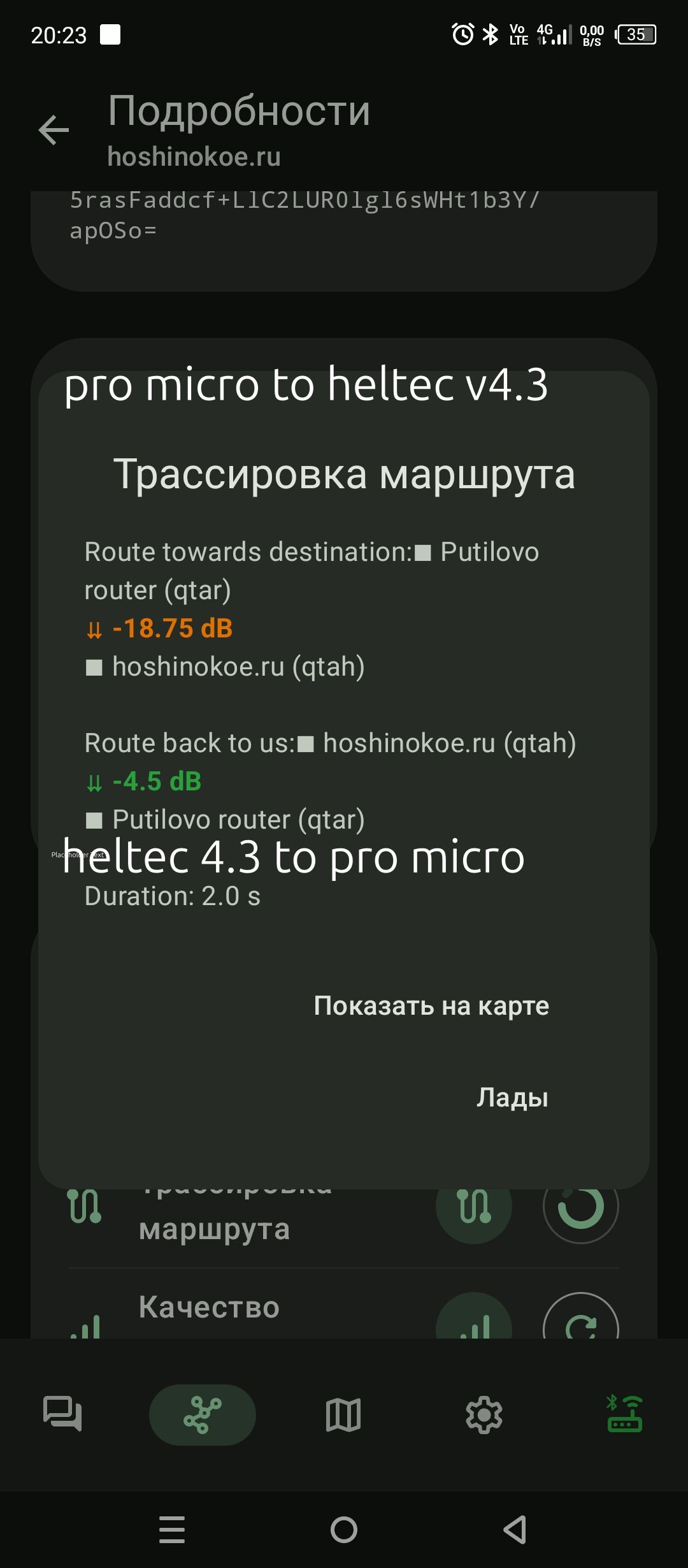

При пинге роутера через Heltek v4.3 разница в уровнях сигнала
принятого на роутере и принятого дома доходила до 19дБ. Если же
пинговать через китайскую pro micro sx1262 уровни были примерно
равны. Естесственно уровни мощности в настройках стояли одинаковые.
Измерение выходной мощности индикатором ВЧ показало что выходная
мощность Heltek была выше примерно в 4 раза. А чувствительность судя
по уровням пинга - ниже примерно на дб 5.

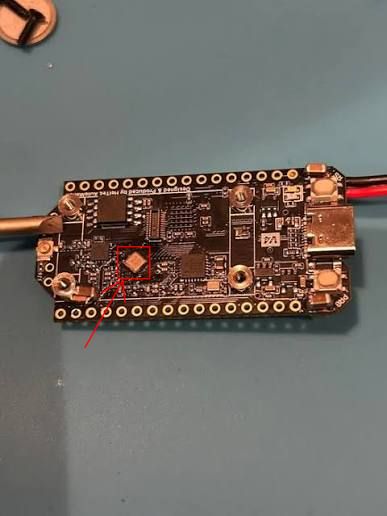

Оказалось что Heltek добавили в радиотракт микросхему усилитемя
мощности\сигнала, которая не учитывалась прошивкой, выставлявшей
усиления передачи и приема так будто микросхемы нет. LNA видимо
перегружает вход и снижает чувствительность хелтека весьма заметно.

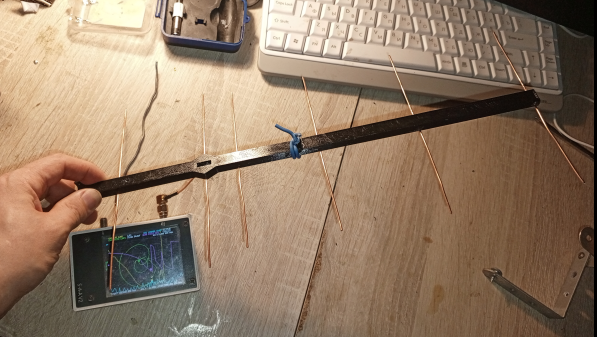

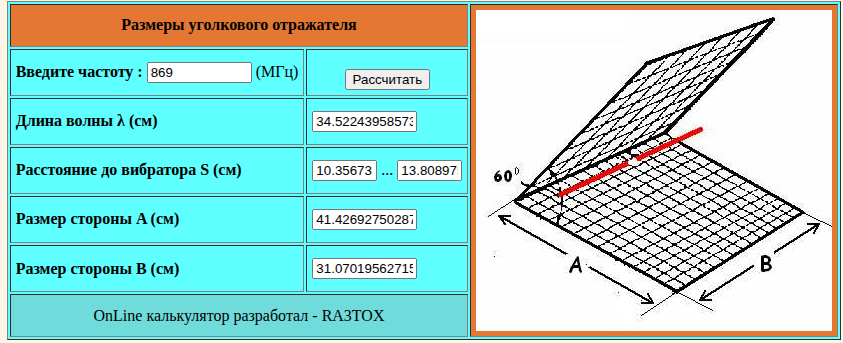

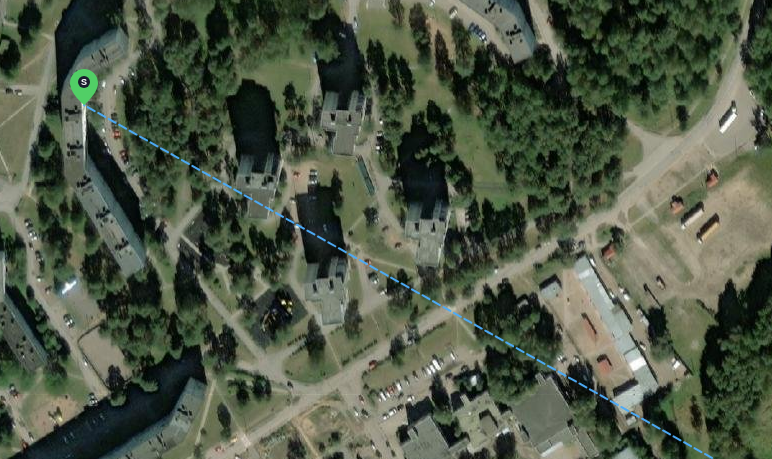

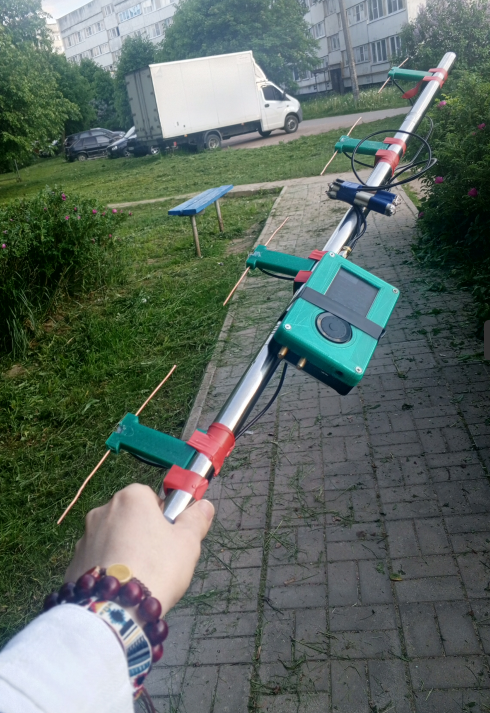

Оказалось что прямо на пути сигнала стоит 12 этажное здание, поэтому

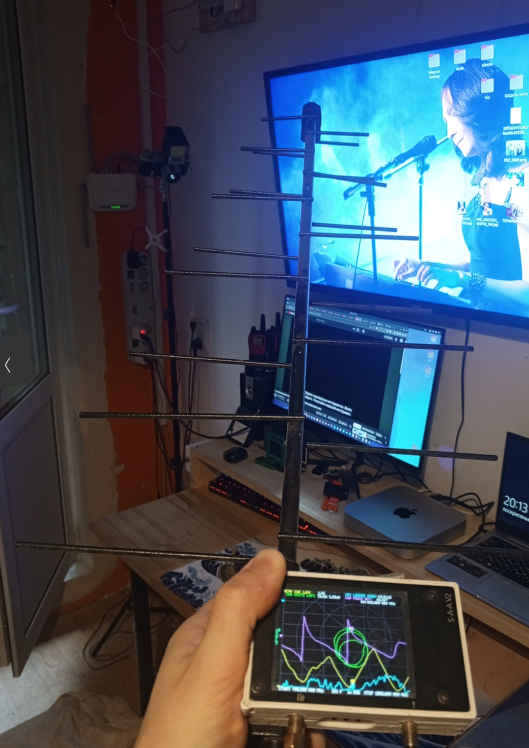

для надежной связи с роутером из дома пришлось собрать ягу, и
направить ее на верхние этажи дальнего конца моего дома, используя
его как отражатель.

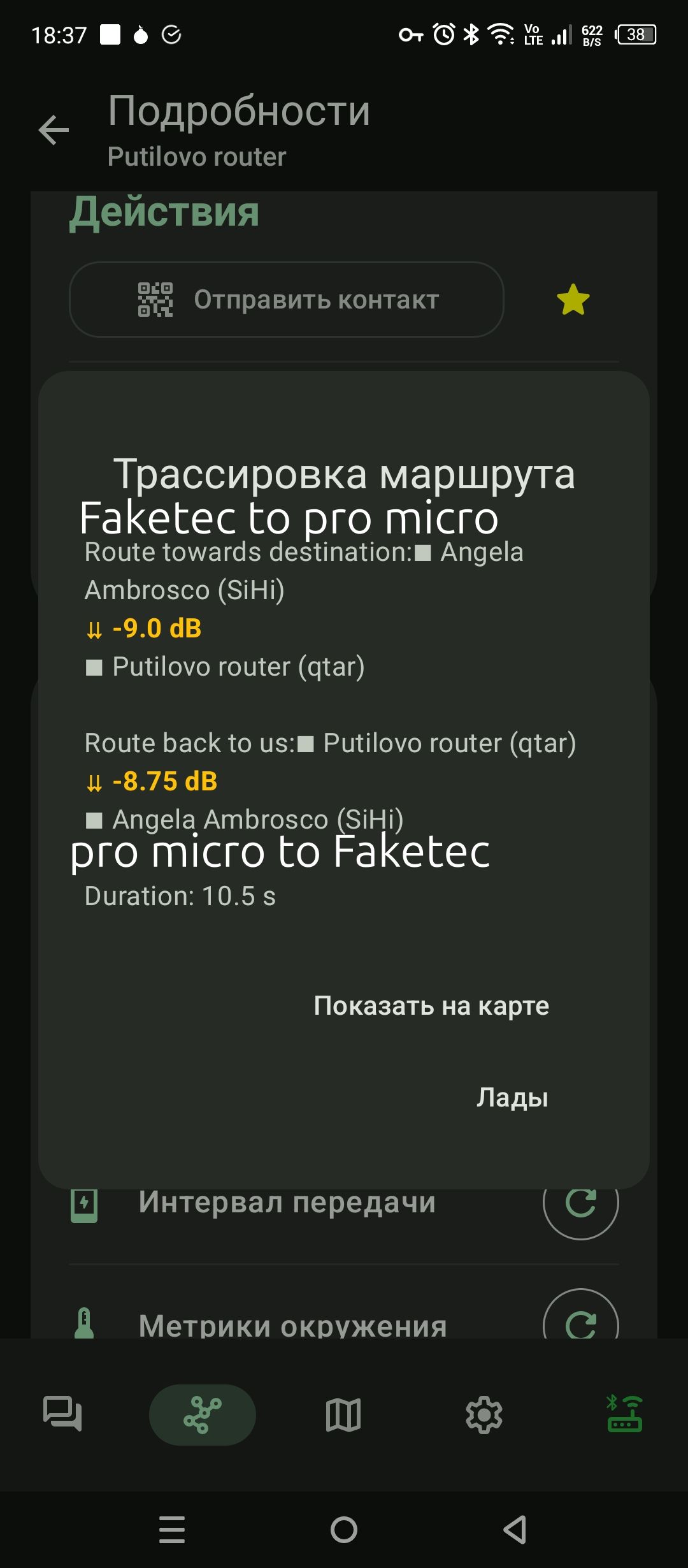

В процессе проверки линка и разборок с причинами асимметрии фейктек
в лесном роутере был заменен на китайский бутерброд. Также роутер
был перенесен под самую макушку дерева.
И пинги до него примерно одинаковы с пингами до Faketek. Так что
можно сделать вывод что этот LoRa модуль по параметрам приемника
примерно схож с фейктеком (ht-ra62).

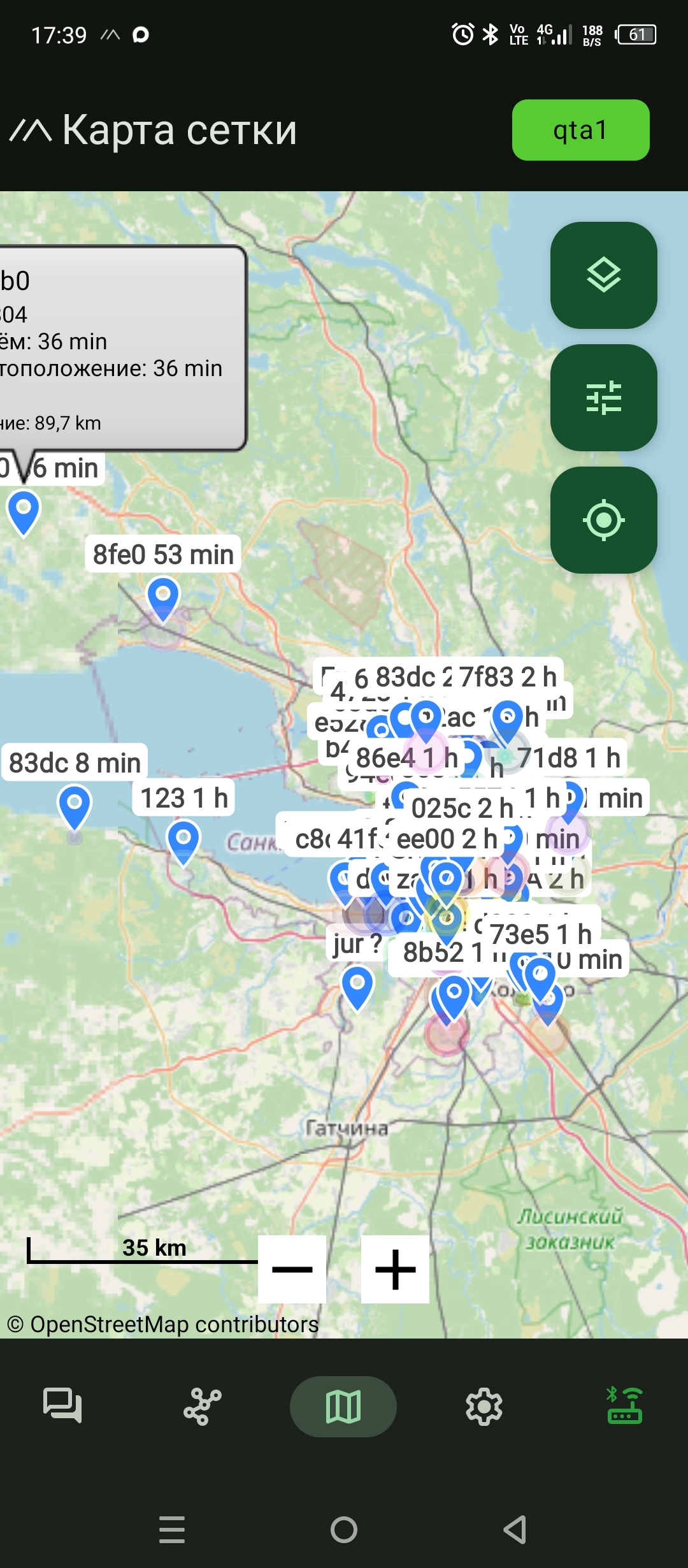

Пока что самый дальний прием был из Шлиссельбурга. Передавал Heltek
v4 на 20см антенну. К сожалению в обратную сторону линка не было
(так пока происходит со всеми принимаемыми хелтеками 4 - они слышат
хуже, а передают сильнее, создавая асимметрию).
Дальше интереснее. После поднятия роутера под макушку дерева, высоко
над окружающими деревьями

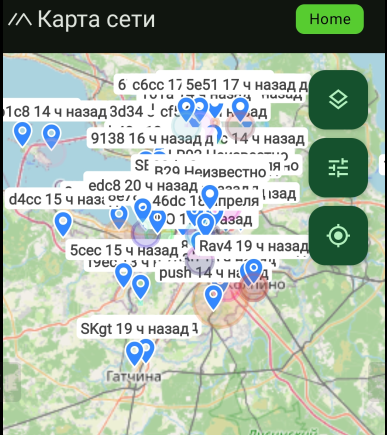

стали происходить интересные вещи. Раз в несколько дней, обычно под
вечер стали прилетать сообщения из питера.
Я валил все на то что кто то приезжает в поселок с нодой работающей
с mqtt, но в чатике выдвинули предположение что это тропо.

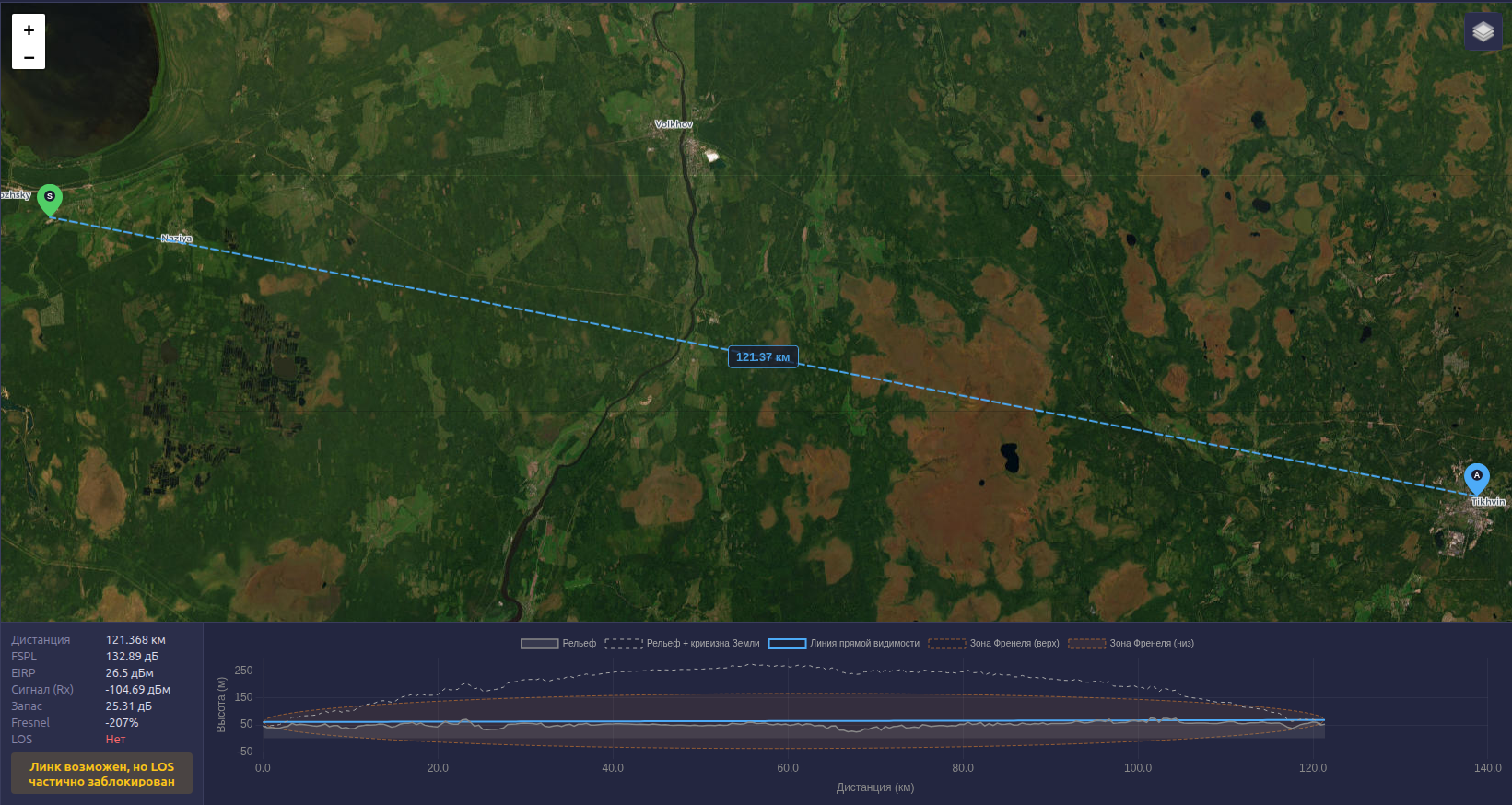

А потом начали вечером-ночью прилетать сообщения точного времени
(раз в 10 минут) из... Тихвина (Нода Т1 ID !433d1f78), иногда пара
за вечер, иногда всю ночь с 9 вечера до 7 утра каждые 10 минут с
небольшими перерывами. А это 120км, так то. И это ловилось на диполь
(j-антенна).

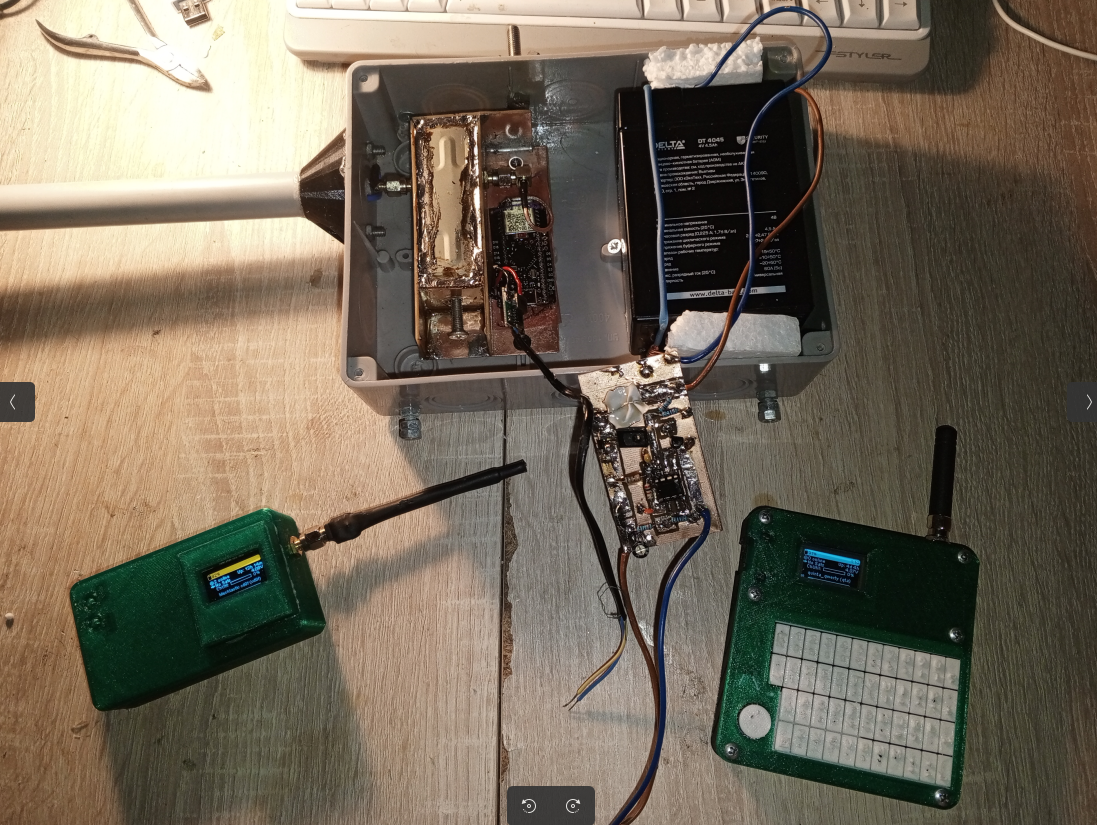

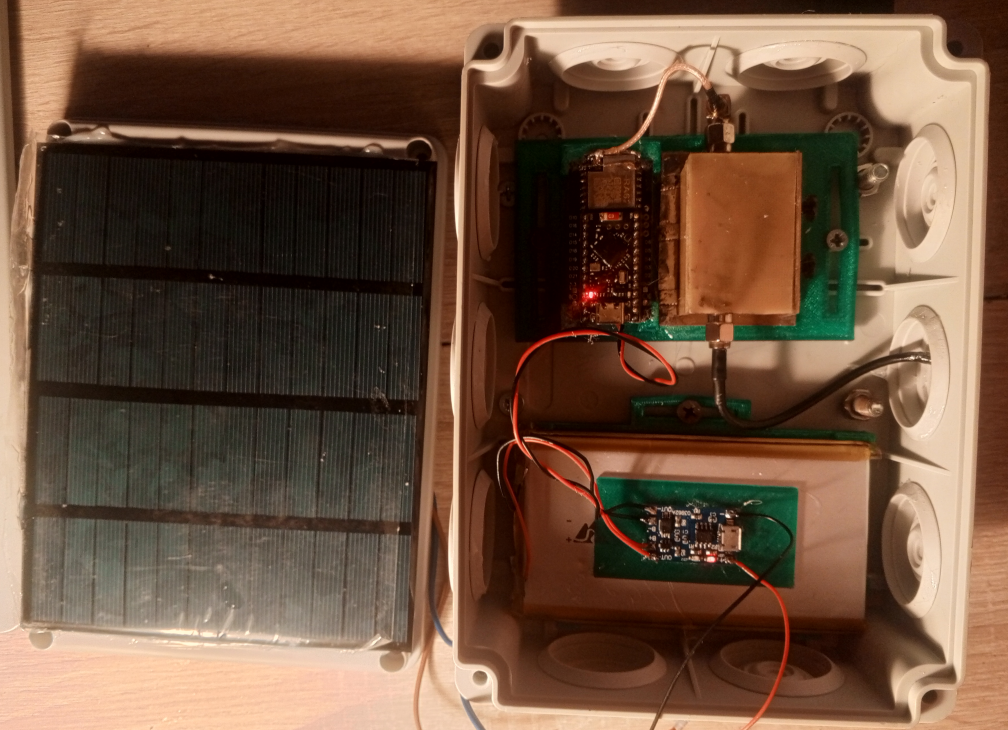

Позже была собрана еще одна нода на компонентах купленных на озоне
по скидке. Литиевый пакет 10А\ч (до холодов покатит), плата заряда
1s, 6В 3Вт панель, клеммная коробка. Фейктек, поскольку уже был

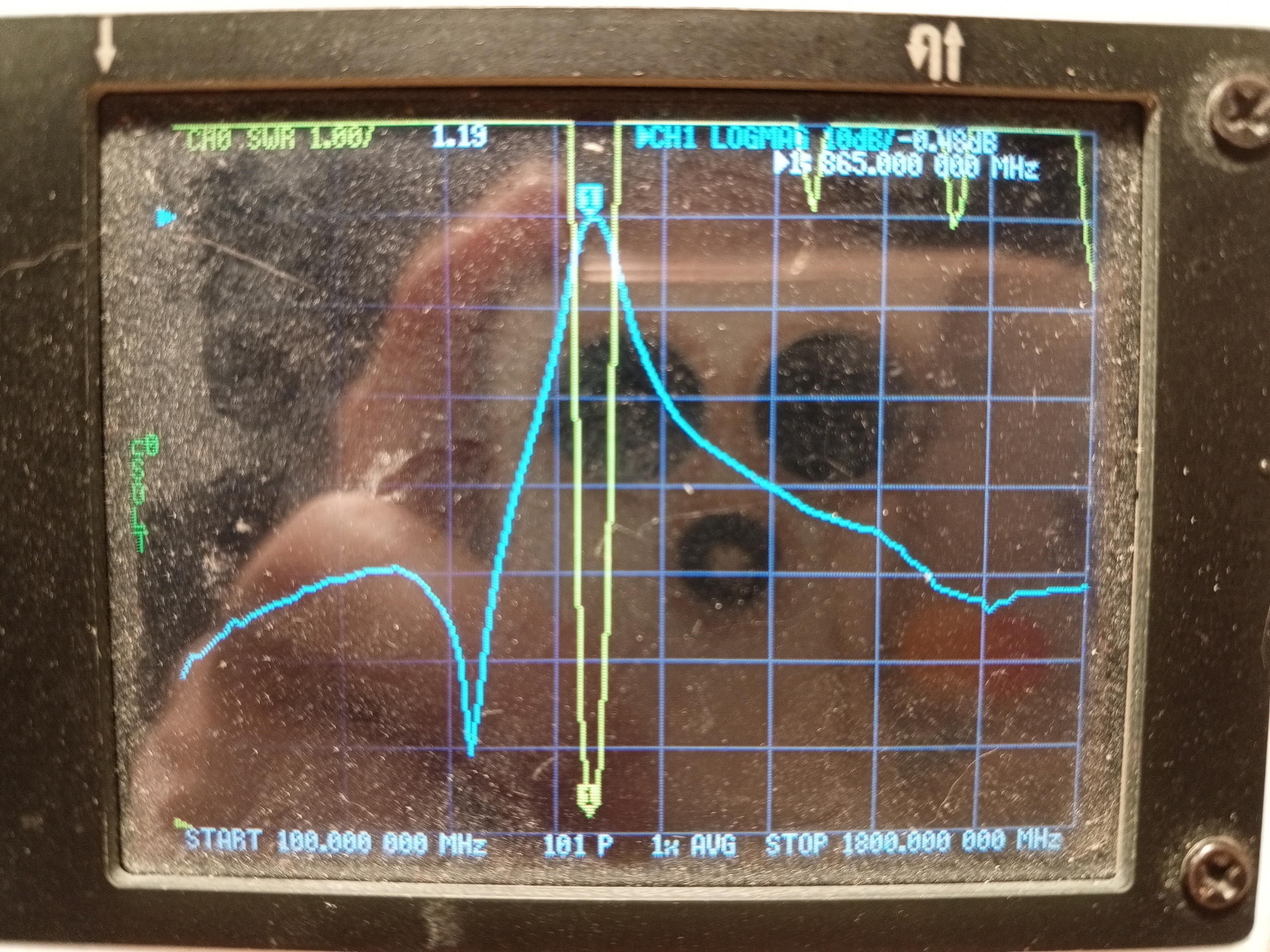

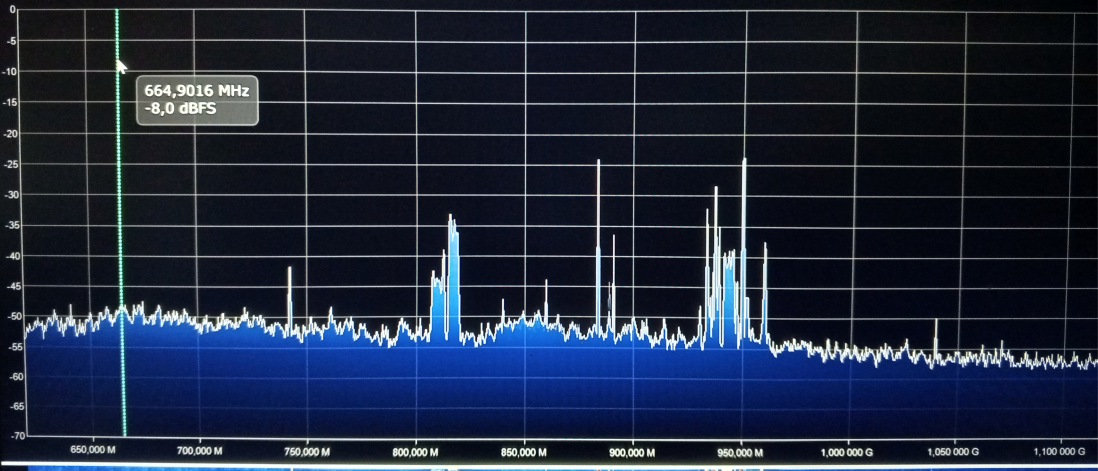

герметизирован лаком, и двойной спиральный фильтр. Поскольку нода
будет стоять высоко с атенной с заметным усилением то по ней будут
долбить базы ЛТЕ и прочие источники сигнала, так что фильтр будет не

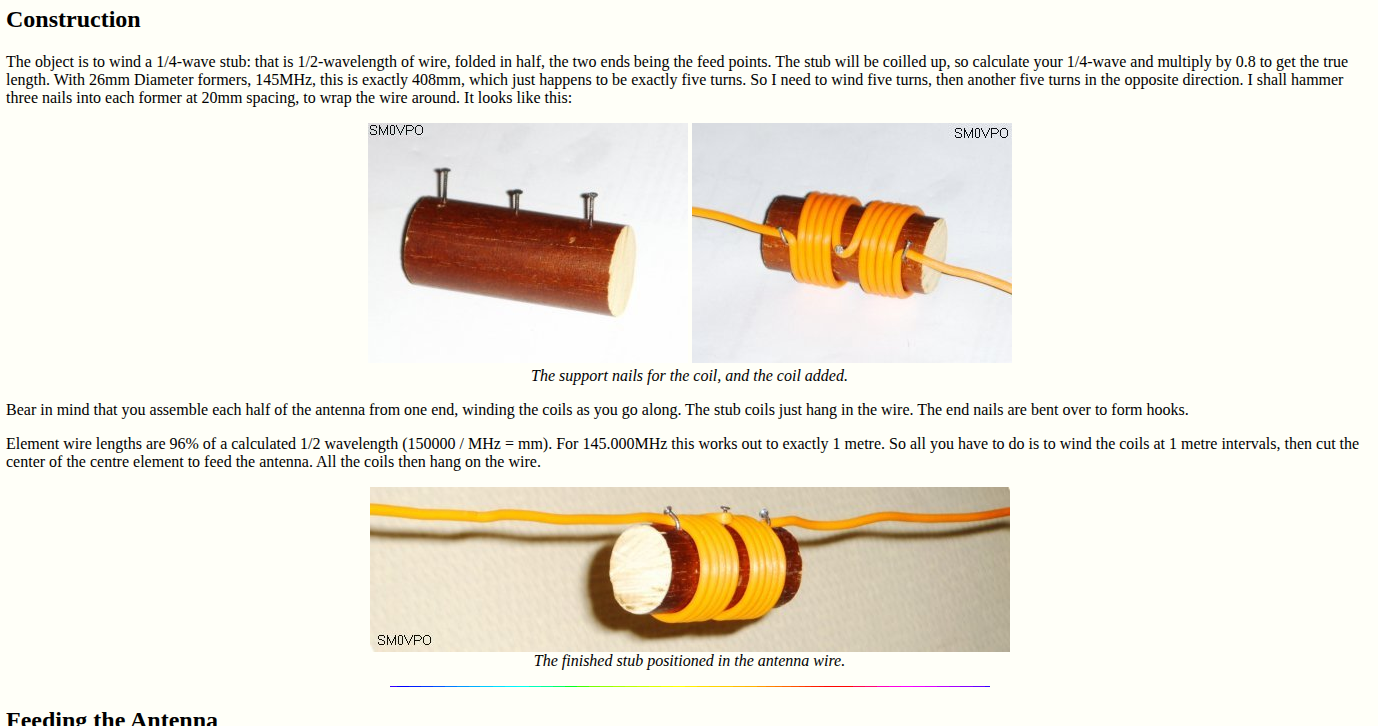

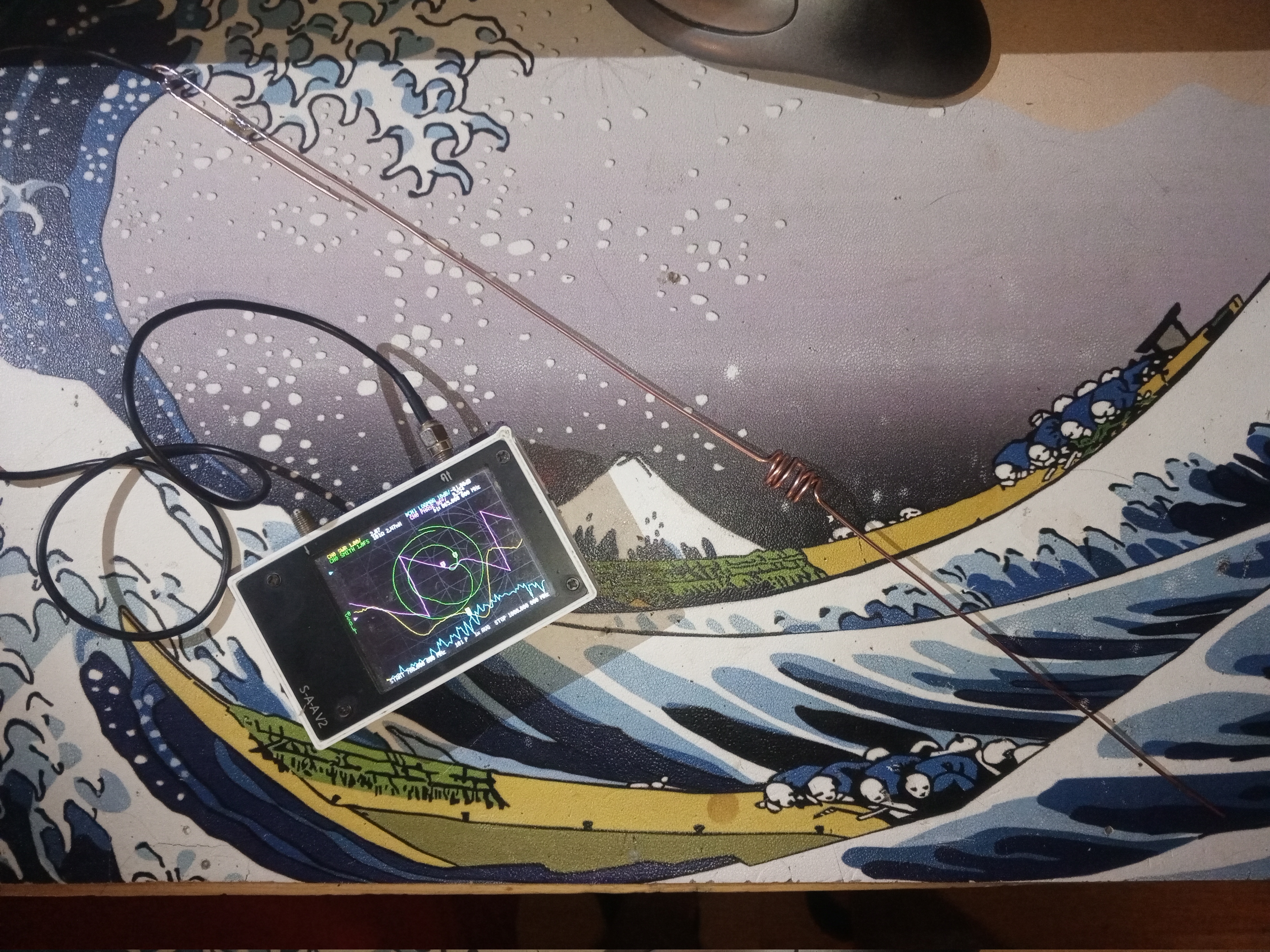

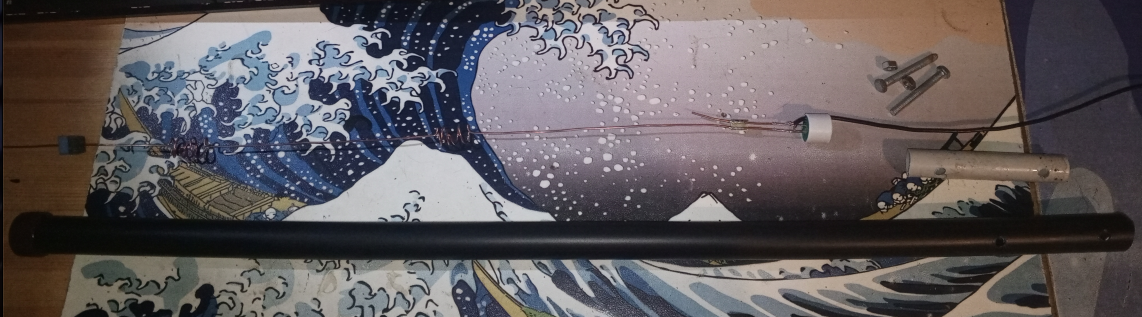

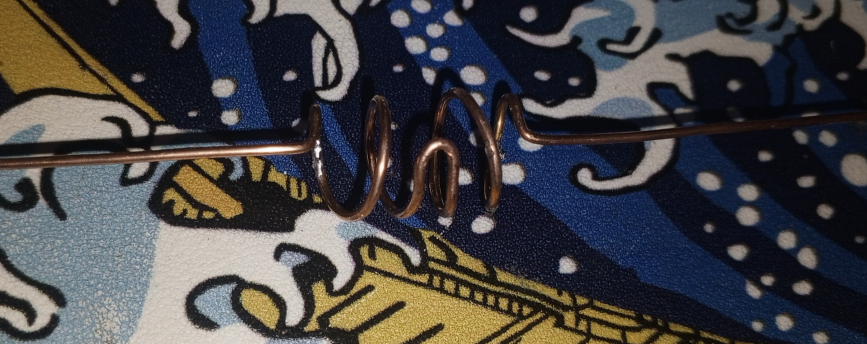

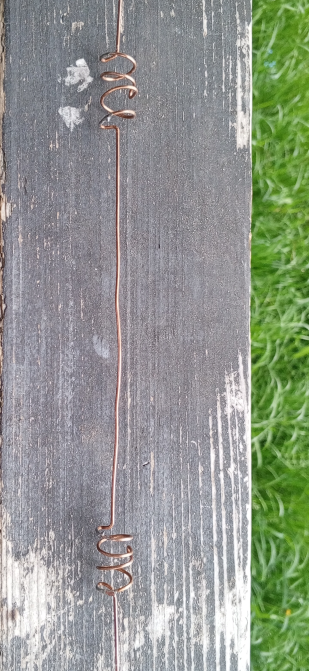

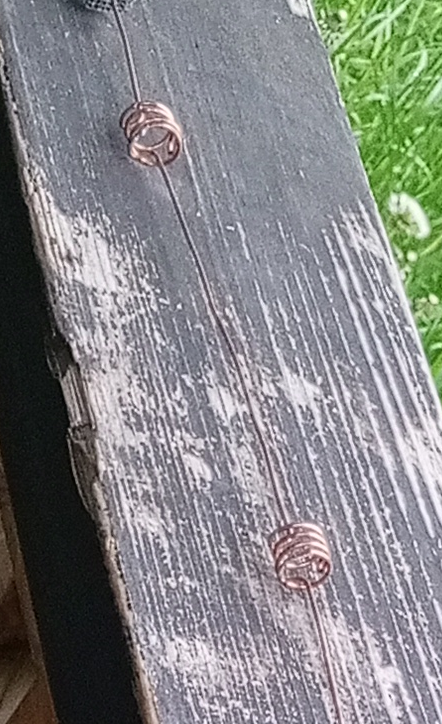

лишним. Антенна - 3 эл коллинеар из проволоки. Получилась модульная
конструкция, в которой можно быстро заменить блок
заряда\аккумулятора (перед зимой).
Солнечная батарея с обратной стороны покрыта лаком в местах
контактов, и приклеена акриловым воднодисперсионным клеем в этот
раз, т.к. эпоксидка легко отслаивается от гладкого ABS пластика
крышки.
Пока эта дешевая коробка висит предыдущая проходит модернизацию,
получила mppt вместо простого зарядника, ДВА пакета лития по 10А\ч,

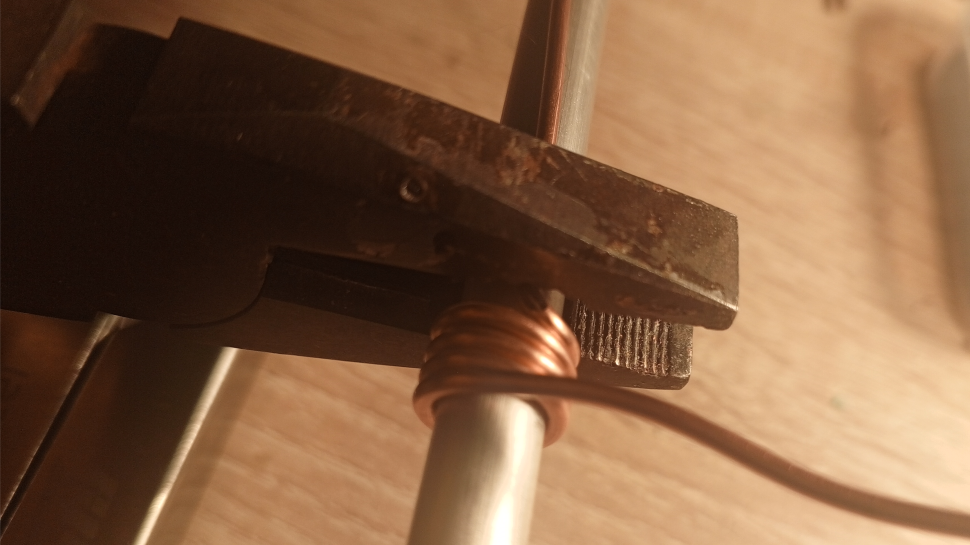

нормальный трехэлементный коллинеар, а так же получит схему
отключающую электронику при просадке лития ниже минимума и ватчдог
отключающий питание на пару секунд каждые двое-трое суток, поскольку
за три месяца опытов с мышем у меня уже два раза зависали ноды.

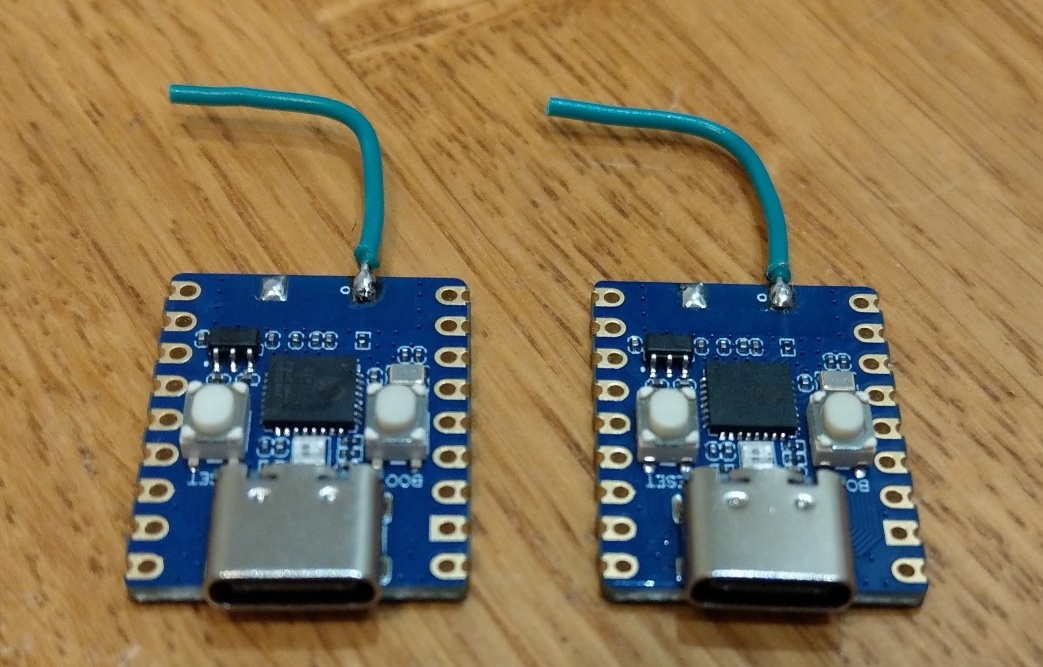

Мелкая деталь: поскольку у faketec радиус работы блютуз крайне мал
то к плате pro-micro вместо штатной антенны (красный элемент с
противоположного от usb разъема края) стоит припаять проводок 3см,
метров 15 в условиях леса уже начинает работать, что позволяет не
лезть на дерево чтобы изменить настройки.

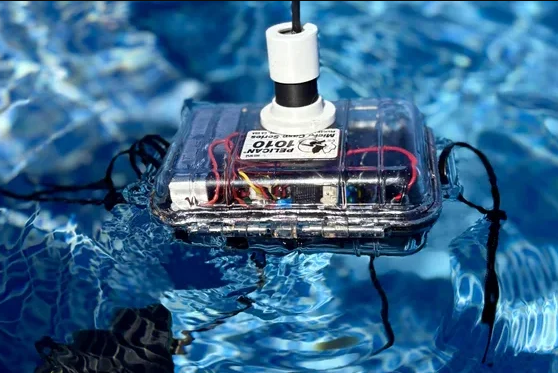

Учитывая наличие на рынке герметичных корпусов с прозрачными
стенками возникает желание ультануть в герметичности и сделать ноду
примерно так:
Да, научные и рыбацкие буи для сетей используют такие
конструкции НО.

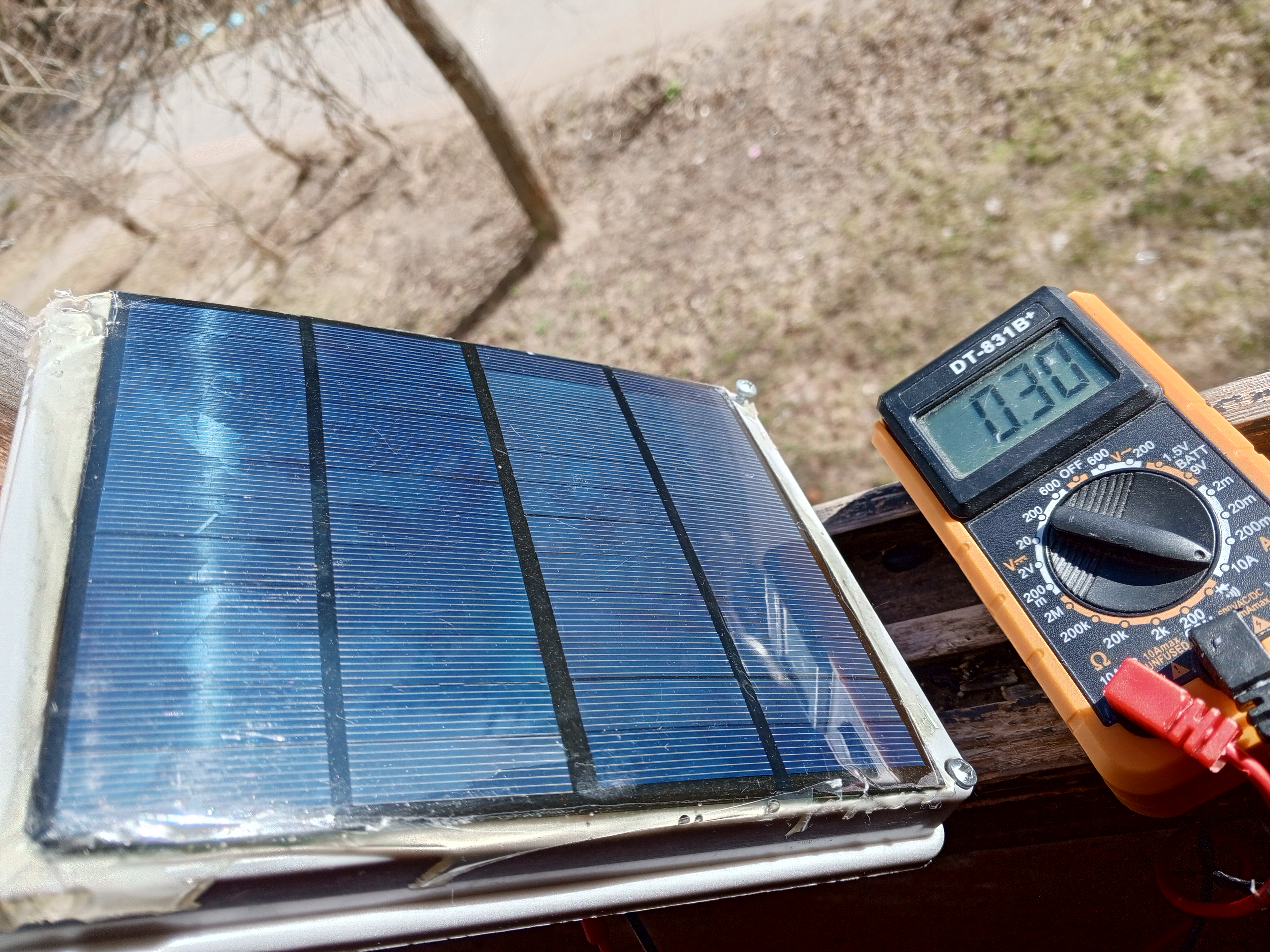

Полоска скотча закрывающая всего САНТИМЕТР с краю панели на
предыдущей фотке снижала отдачу ей тока с 300 до 170ма (она осталась
там после заливки эпоксидки и я решил что раз скотч прозрачный то
что его отклеивать. Обнаружил это случайно на всякий подоткнув
панель к амперметру в ходе финальных тестов. Насколько снизит
сплошное покрытие панели оргстеклом толщиной мм 3 - не знаю, но
предупреждаю что стоит проверять такие конструкции по факту.

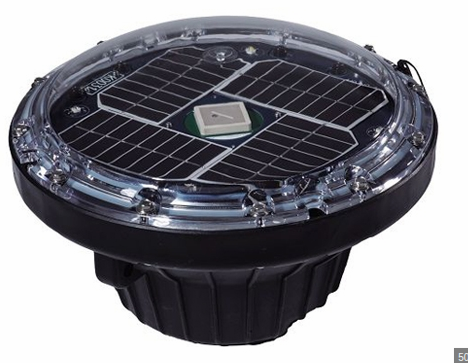

Конечно профессиональные буи типа таких существуют и работают
Но профессионалы явно закладывают в конструкцию потерю мощности в
результате закрытия панелей крышкой. Ну, я надеюсь что закладывают.
Профессионалы сейчас штука специфическая.

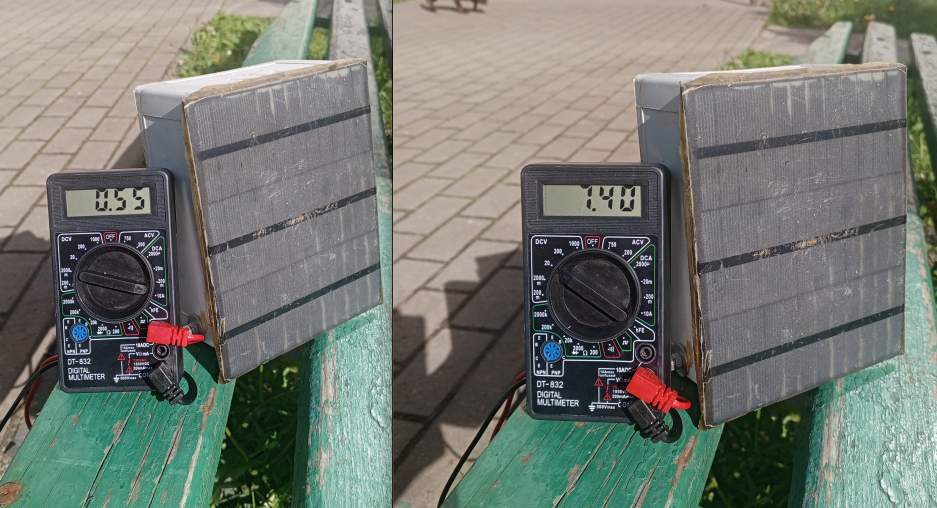

Кстати недавно я снял заглючивший радиомаячок на 27мгц провисевший
на дереве 4 года. Вид солнечной панели подсказывал что она сдохла
(отслоилась эпоксидка от основы, если есть трещины по периметру то к
кристаллам проникла бы вода)
Однако проверка показала что ток КЗ и напряжение холостого хода
соответствуют мощности.

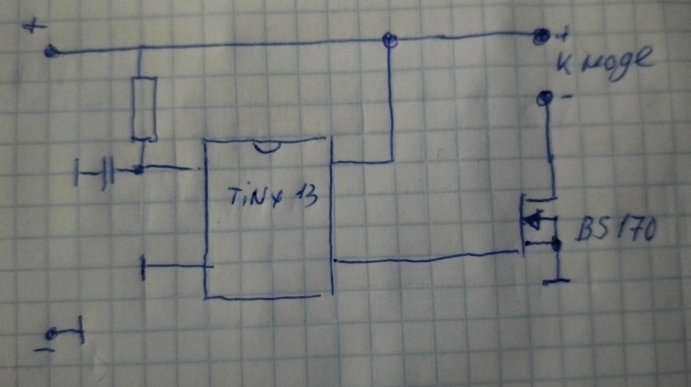

Watchdog
Мештастик ноды делаются обычно на камнях esp32 или nrf52. Это
сравнительно новые камни (по сравнению с микрочипом например), и по
новой моде в их разработку вкладывается не сильно много ресурсов.
Поэтому при работе устройств вылезают баги железа и софта, втч ide,
и устройства зависают. У меня за 4 месяца пользования мештастиком
зависли два устройства, и на esp32, и на nrf52. И если есп нода
стояла дома, то фейктек вмсел в 6 километрах от меня, на горе, на
дереве в лесу.
Чтобы не ждать доработки прошивок и ПО можно добавить в питание
схемы устройство которое будет периодически отрубать питание ноды.
Вообще ватчдоги обычно следят за работой целевого устройства, и если
перестает получать сигналы о корректной работе ватчдог дергает
reset. Но во-первых для подачи сигналов ватчдогу надо модифицировать
прошивку мештастика, а во вторых например esp8266 вешались так что
на reset не реагировали. Поэтому надежнее просто раз в сутки
примерно отрубать питание полностью на несколько секунд.
У меня не нашлось p-канальных мосфетов, поэтому ключ разрывает
минусовой провод.
Схема
Код для ардуино. Использует глубокий сон, прерывания и
таймер-ватчдог, ацп отключен, схема потребляет 5-7мка.
watch_dog_sleep.ino
Таймер считает 8-секундные промежутки пока не пройдет примерно 36
часов, затем отключает питание на 10 сек, сбрасывает таймер и снова
включает питание.
Остальные самоделки. Кверти нода на Heltek v4 - отказался от этого
варианта из-за чудовищного потребления энергии хелтеком, он не
пригоден для портативного использования. Клавиатура m5stack kardkb,
подключается SDA-pin17, SCL-pin18

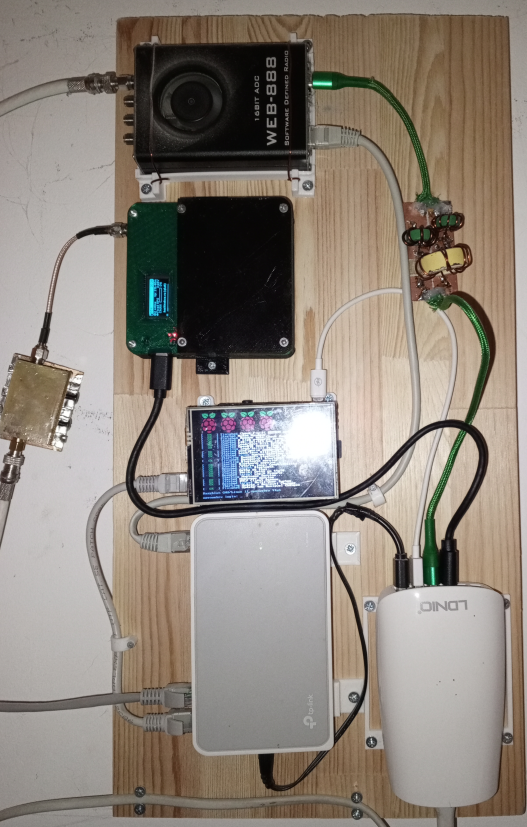

Позднее я снял хелтеку клавиатуру и поставил его стационарно как
домашний узел, но саккумулятором, для работоспособности сети при
пропадании питания.

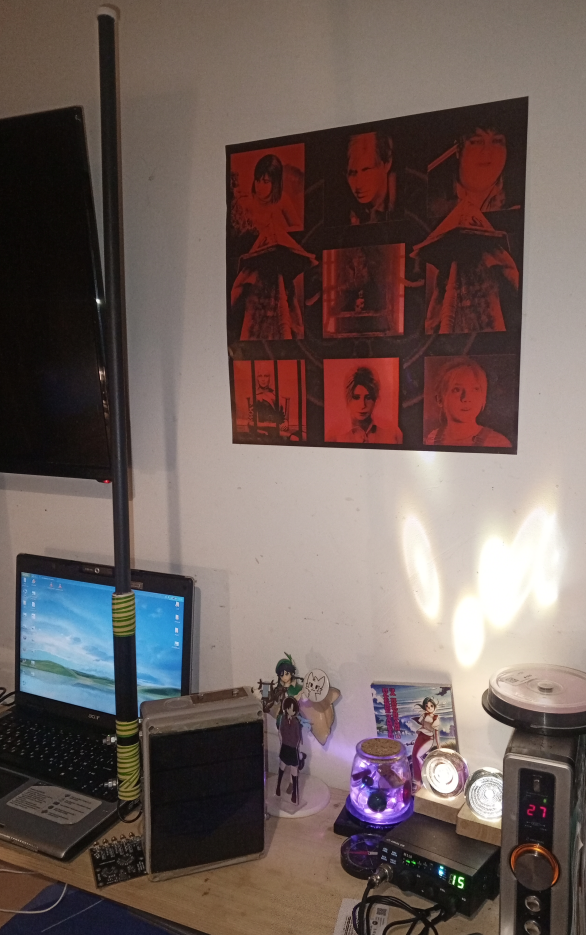

Антенна домашнего узла
Также для домашнего узла был собран еще один спиральный фильтр.
Даже в условиях относительно спокойного загородного эфира он дает
примерно +3.4дБ С\Ш
Клавиатуру я приделал к китайской платке Pro micro, которая при токе
потребления в 8ма будет работать от батареи полмесяца, когда хелтек
съедал ее же за 20 часов.
Т114 помещена в компактный корпус с 500ма\ч, работает около двух
суток.
Портативные ноды

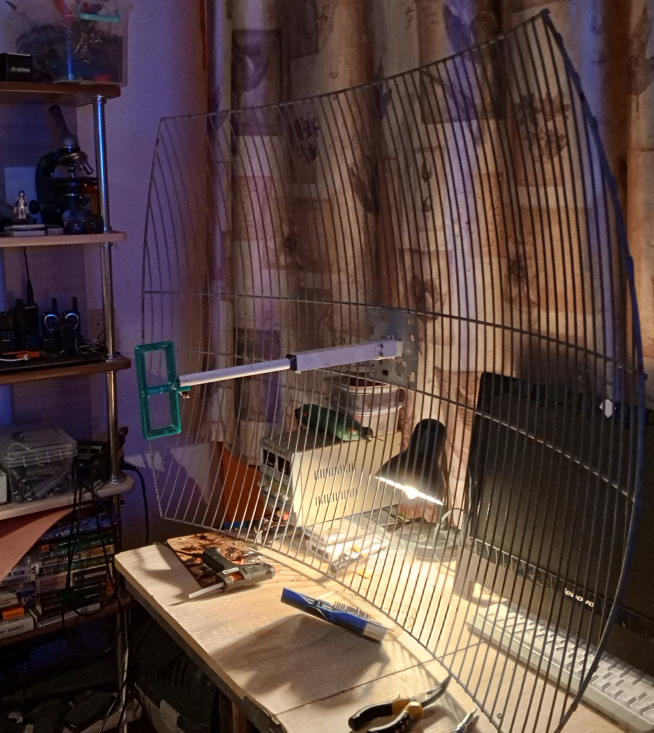

Заготовки ВЧ девайсов
Диполь. Самый простой вариант улучшить работу узла, отрезать
комплектную пипку от кабеля и припаять пару проводов. Очень
широкополосен по сравнеию с остальными вариантами что позволяет не
бояться косяков при изготовлении.

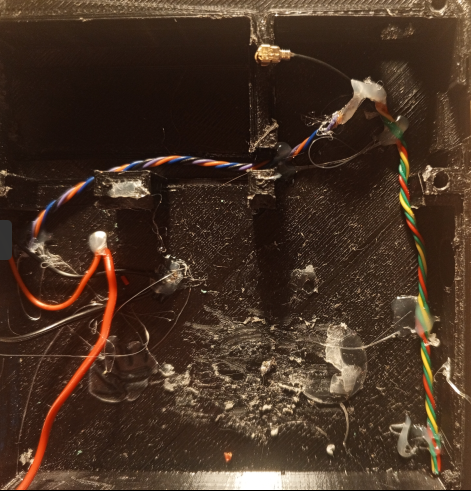

Антенна весьма широкополосна поэтому терпит разного рода
издевательства. Вот например запихана в корпус для хелтека (я его
решил закинуть на полку, из-за того что у него единственный плюс это
wifi, а в остальном он жрет в 10-25 раз больше энергии и пока
прошивка не учитывает добавленный производителем МШУ неправильно
ставит АРУ и слышит на 6 дб хуже чем остальные мои ноды) из которого
вытащена кверти клавиатура. Просто чтобы была рабочая нода. В любом
случае это лучше штатной спиральки.
J-pole. По усилению и.т.д - тот же диполь, но питаемый с конца
довольно узкополосным трансформатором, что требует большой
аккуратности и соблюдения размеров, либо наличия антенного
анализатора. Так же из-за узкополосности при запихивании антенны в
платсиковую трубку частота заметно сползает вниз.
Еще один калькулятор, учитывающий ширину линии
Странный коллинеар. Вроде тестированный, но размеры странноваты, это
по сути копиая вайфай коллинеара с сайта martybugs масштабированная
под 869мгц. И вроде проверена, но очень уж странная если прикинуть
распределение токов и входное сопротивление которое должно бы быть -
без трансформатора работать никак не должен. Я его не делал, но
пусть полежит тут.
Простой коллинеар. Тем не менее требует настройки или большой
аккуратности. Конкретно такую конструкцию я не проверял.
Размеры
Я выполнил линии немного иначе, чтобы засунуть в тонкую трубку. При
их растягивании настройка антенны по КСВ не меняется.
У SM0VPO такой трюк работал, да и я делал коллинеар на 1090
(ADS-B) так, и он неплохо работал.
Тем не менее у меня коллинеар 3 элемента с подобными катушками имел
лепесток очень сильно наклоненный вниз, и при установке на горе с
солнечным роутером сигнал\шум дома был таким же как и с J-pole.

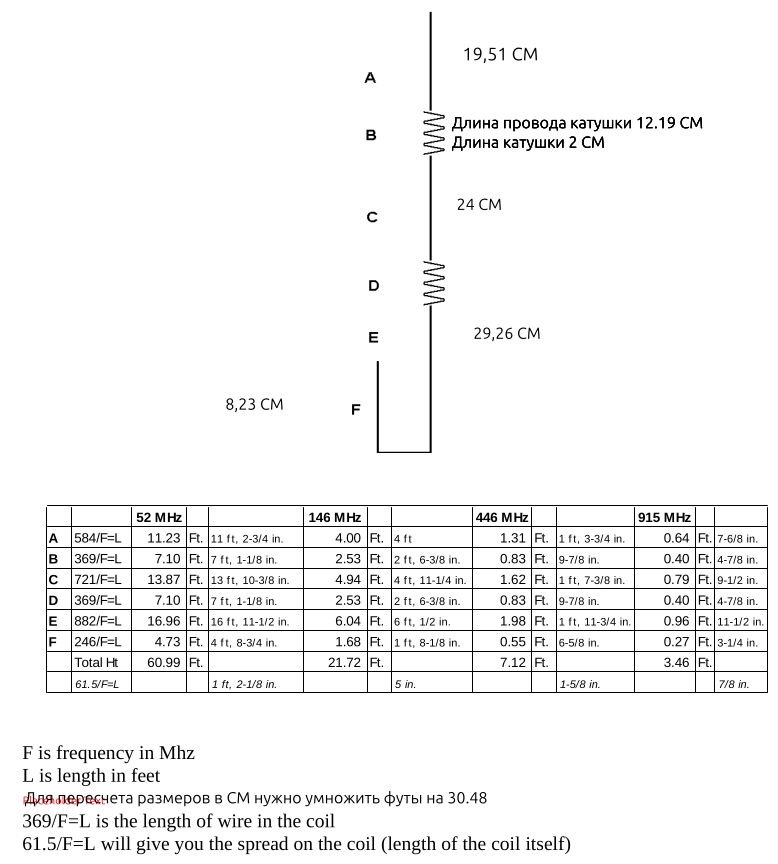

Вариант коллинеара который я делал дважды, и он хорошо работал, с
катушками за авторством WB0THC Mike Pres I.R.A.
Поскольку параметров катушек не указано я выбрал первую попавшуюся
оправку-трубку 8 мм и провод 2мм
ДН получилась отличной, хотя конечно пришлось искать согласование в
четвертьволновом колене.
Еще вариант простой антенны с уголковым отражателем, усиление около
12дб у данного варианта

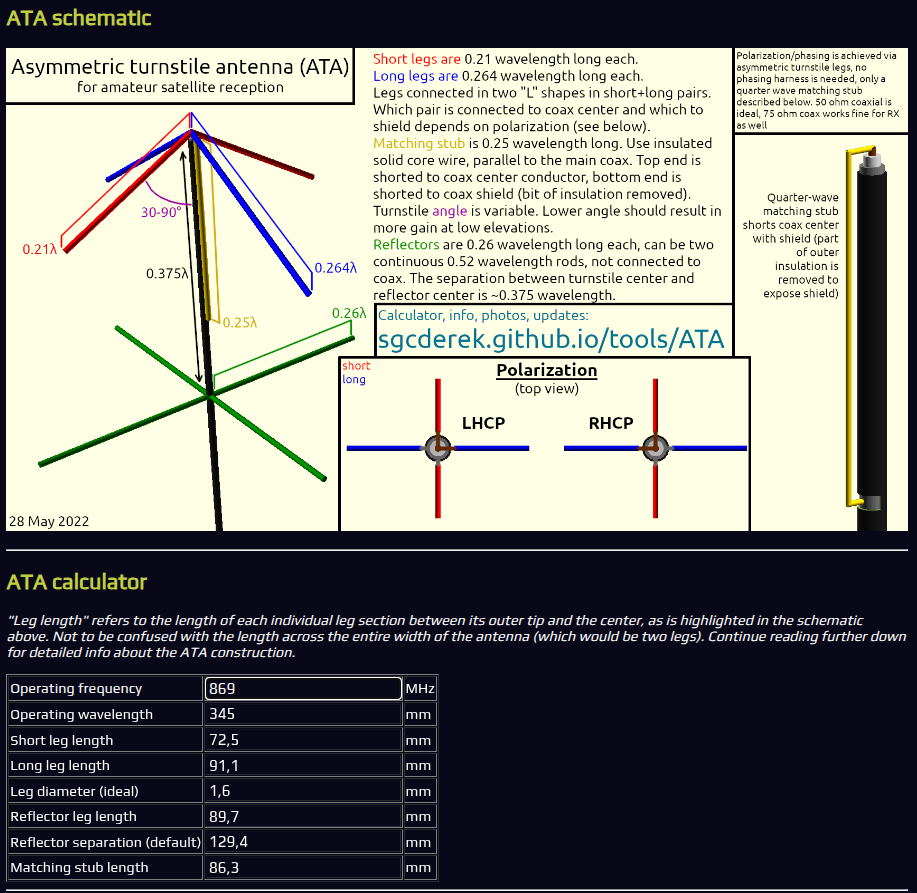

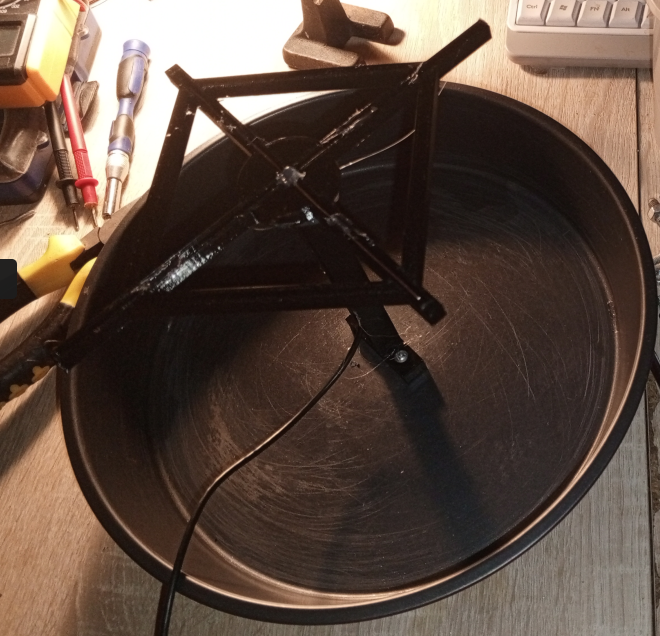

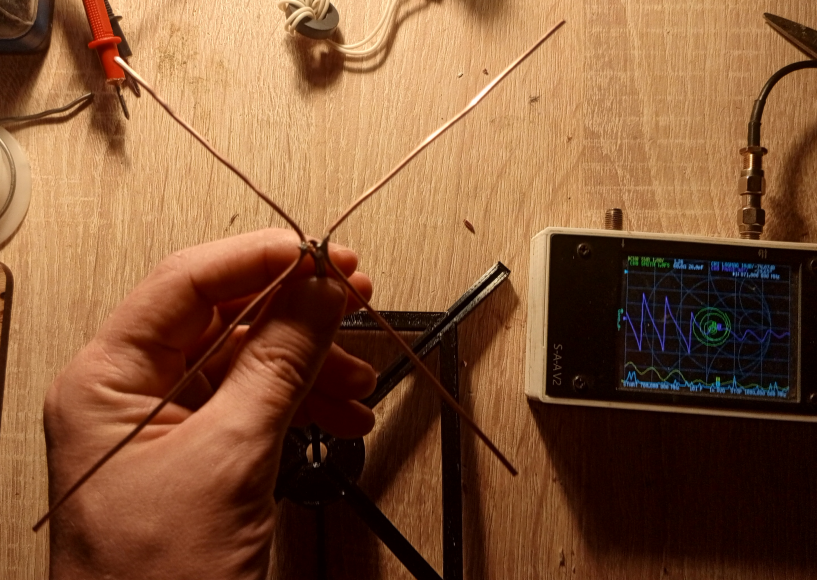

Асимметричный турникет - простая антенна круговой поляризации
Яги DL6WU
Секторные антенны.

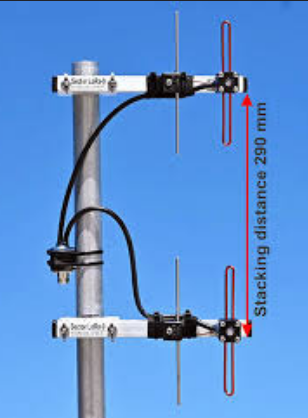

Для установки на стене хорошо подойдет антенна у которой будет ДН
узкая в вертикальной плоскости и широкая, но не круговая в
горизонтальной. Если делать целиковую антенну на 868МГц она
получится достаточно крупной, логично составить ее из отдельных
антеннок запитанных через делитель.

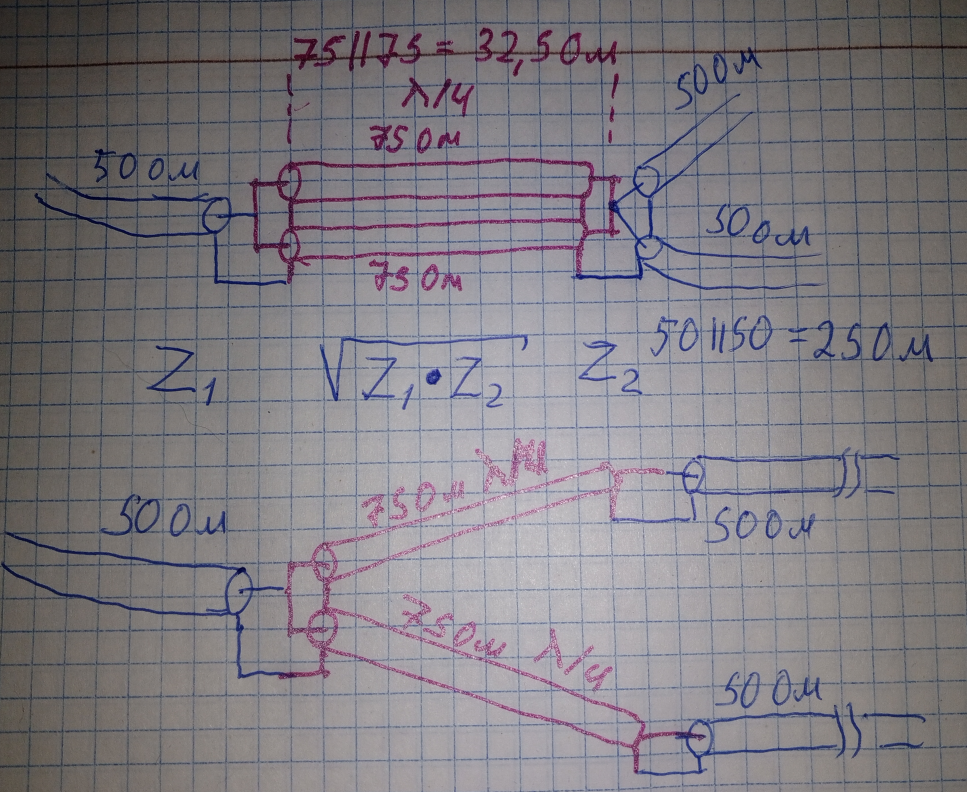

Делитель для такой антенны достаточно прост, есть пара вариантов.
Либо четвертьволновый трансформатор 50-25 Ом из кабеля
сопротивлением около 32 Ом (отрезок можно составить из двух
параллельно включенных кусков 75 Ом кабеля) на выход которого
подключены параллельно 50Ом кабели к антеннам, либо делителя
Вилкинсона, тоже из двух четвертьволновых отрезков 75 Ом кабеля.
Чтобы получить выходы на 4 антенны можно последовательно поделить
выходы с первого делителя еще на два.
Кстати. Вообще-то для делителя Вилкинсона нужен кабель с
сопротивлением 70 Ом, и отклонение на 5 ом дает заметно высокий КСВ
на входе даже если однозвенный делитель нагружен на резисторы 50 Ом,
поскольку происходит трансформация сопротивления.
Но в двухступенчатом делителе на 4 антенны вторые ступени
трансформируют это отклонение обратно, и получается хорошее
согласование.

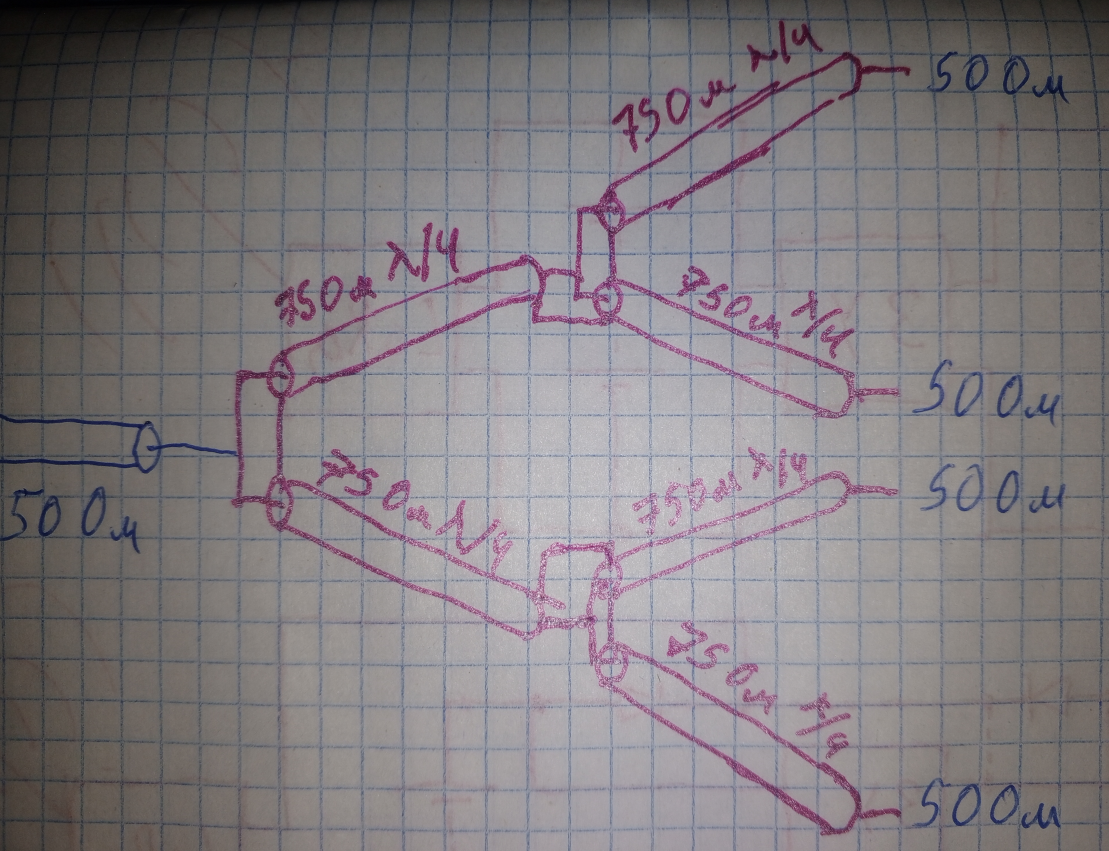

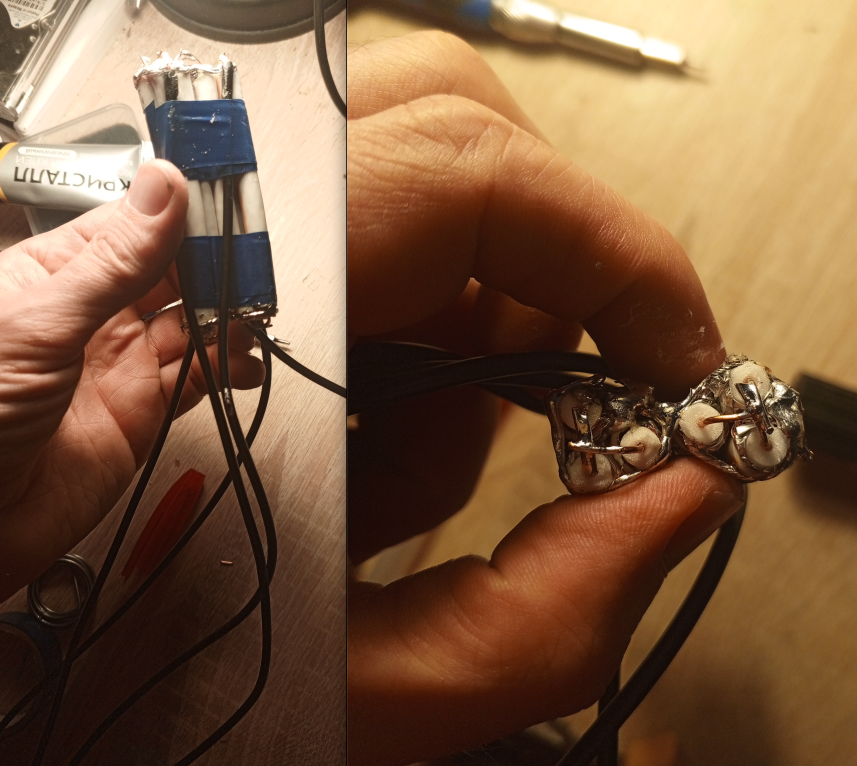

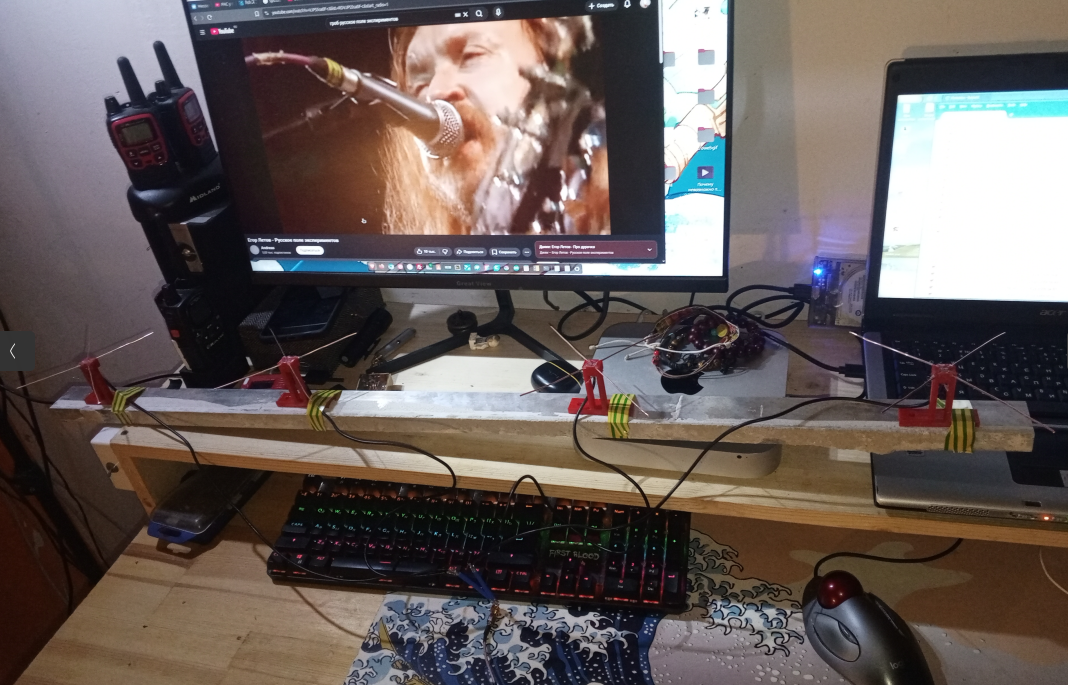

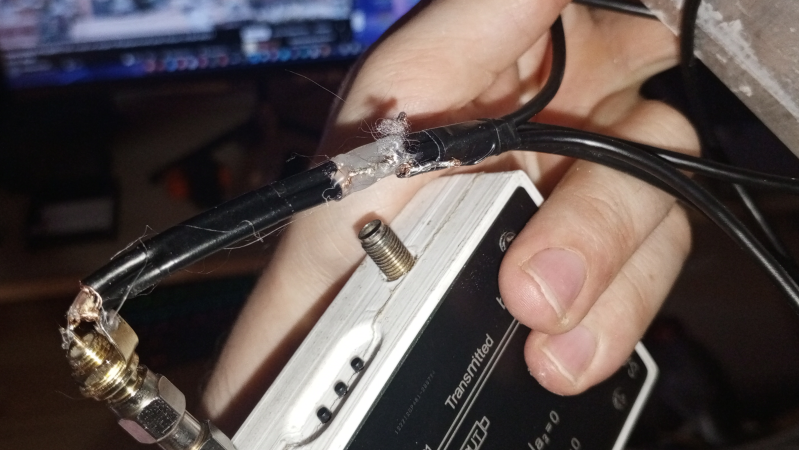

Тяп-ляп реализация делителя Вилкинсона из ТВ кабеля.

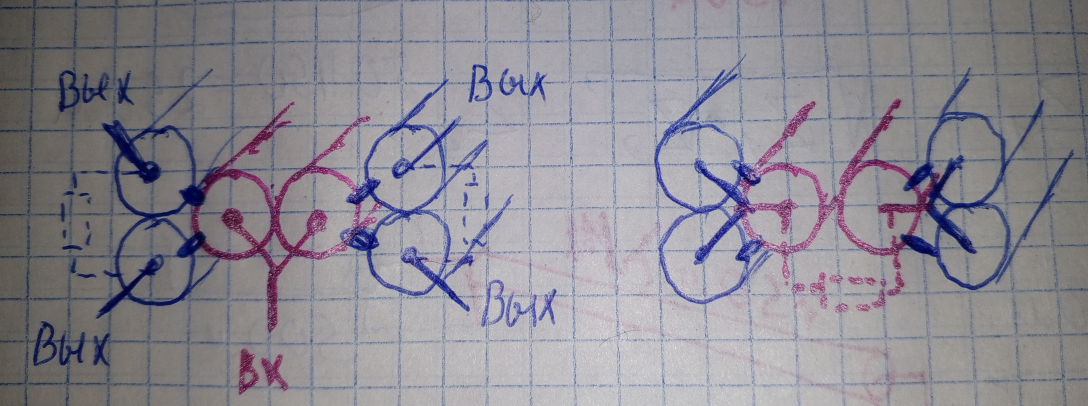

Соединения кабелей в сборке

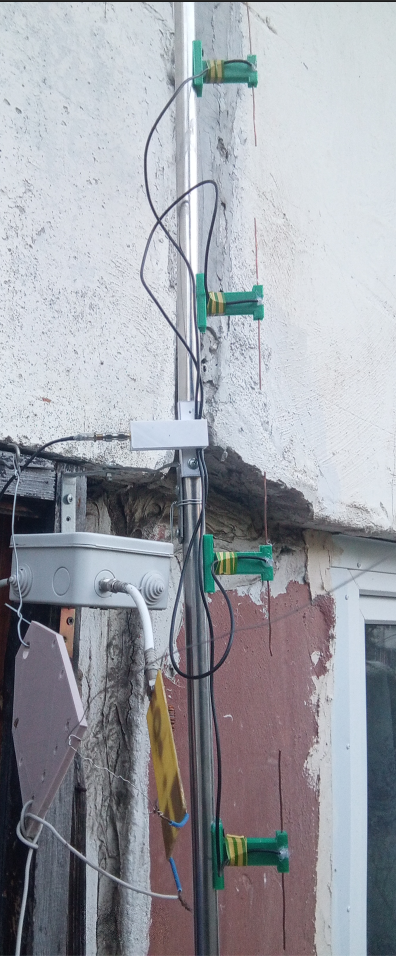

Вид антенны (диполи на расстоянии 0.15 длины волны от металлической
мачты - сопротивление 50 Ом)
КСВ без каких-либо настроек.

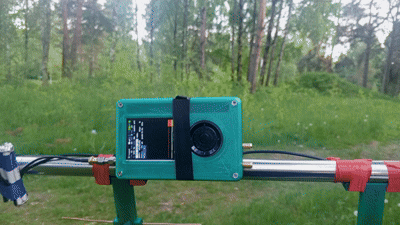

Направленность

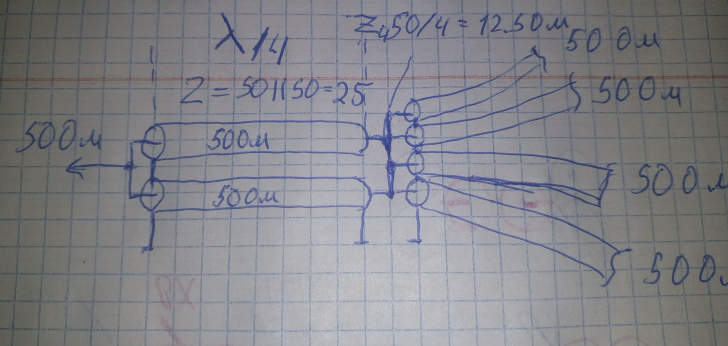

Попробовал также вариант трансформатора на двух параллельных
отрезках 50 ом кабеля.
При правильном изготовлении (диполи из проволоки 2 мм, длина плеч
83мм, расстояние до металл мачты 50мм) настроек антенна так же не
потребовала, но был ньюанс.
Поскольку в точке соединения трансформатора и четырех кабелей
сопротивление относительно низкое, то любая паразитная индуктивность
будет заметно влиять на сопротивление в точке подключения к антенне.
А значит его паять надо как можно более короткими и широкими
проводами, расположенными как можно ближе (без фанатизма конечно,
чтобы не образовать паразитную емкость, но все же).

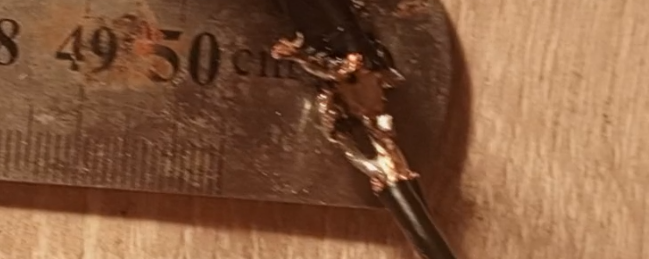

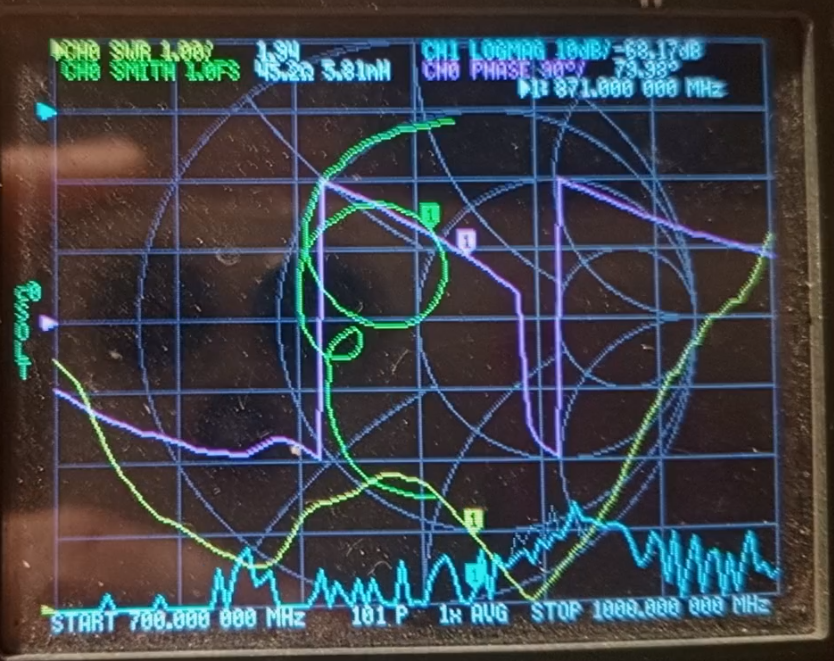

Вот петля образованная оплеткой и центральными жилами и ее ксв

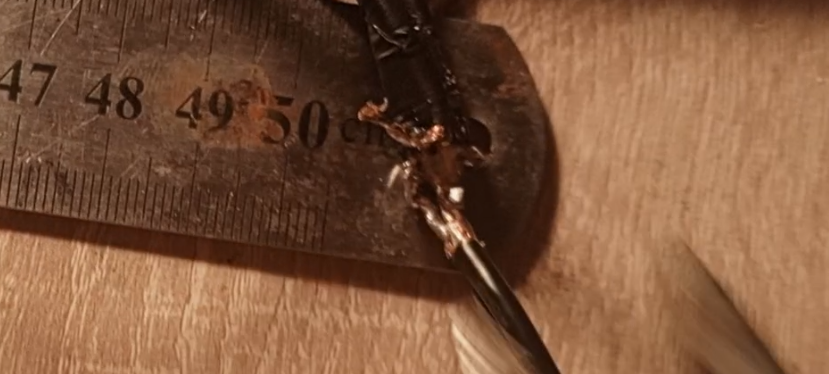

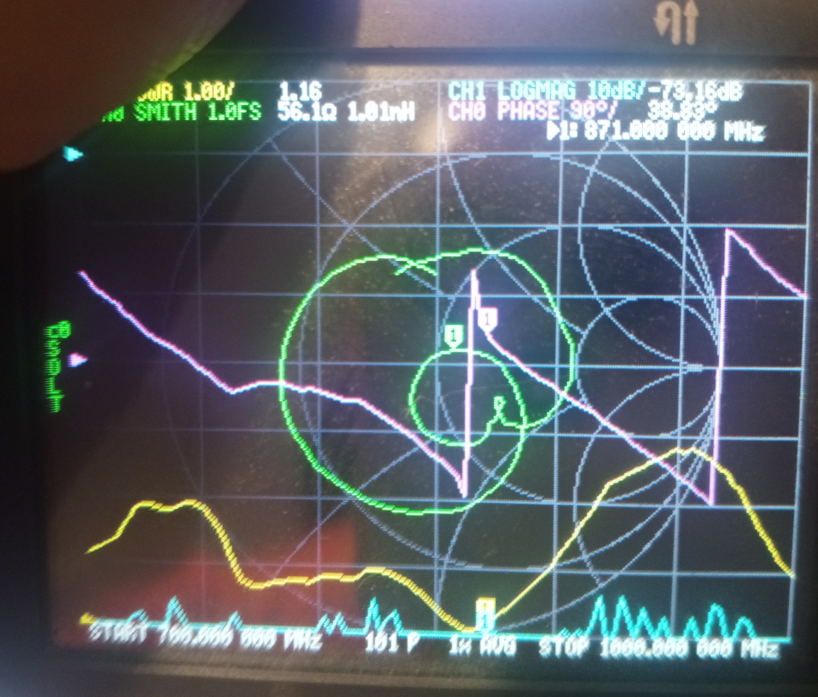

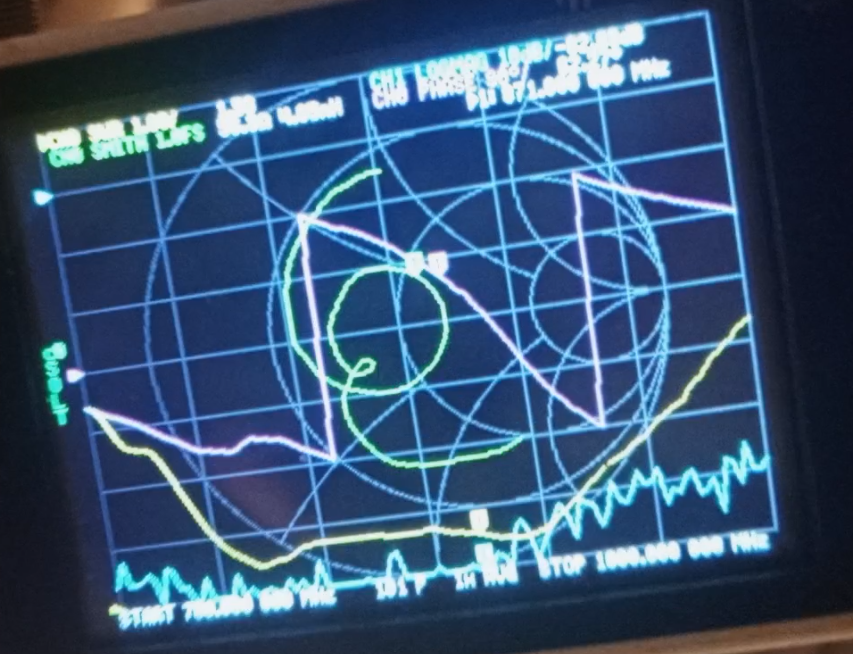

А здесь петля сжата плоскогубцами, и ее ксв.
Вариант с делителем из 2-х 50-омных кабелей и излучателями круговой
поляризации.

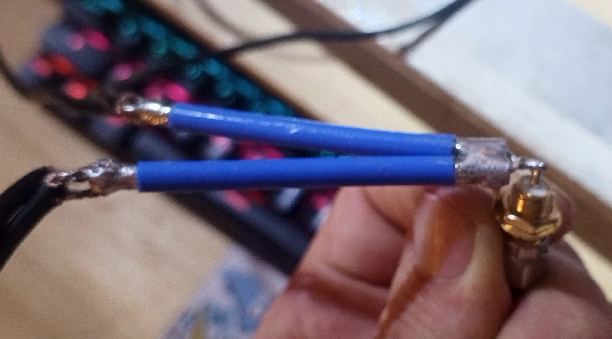

Делитель

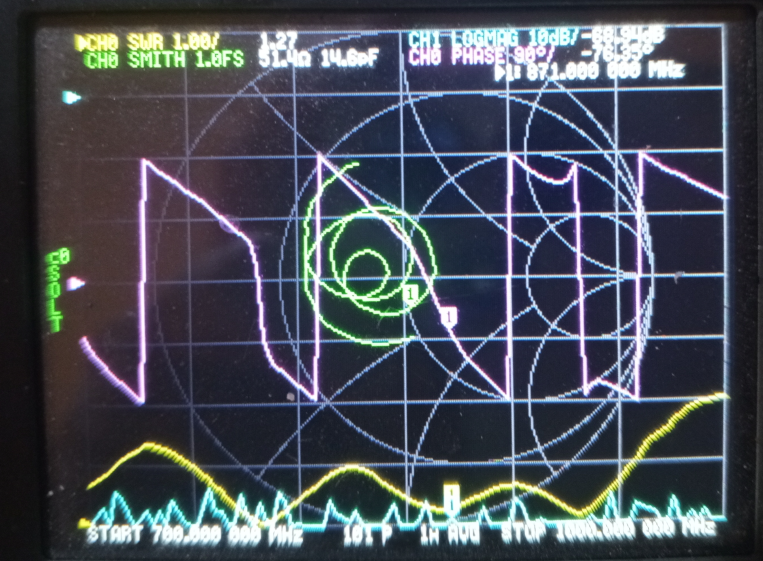

Итоговый КСВ без настройки
Честно говоря решетки, несмотря на визуальную сложность на практике
оказались самыми простыми и широкополосными (читай не сильно
чувствительными к аккуратности изготовления) антеннами. Если
трехэлементный коллинеар с J-согласованием после изготовления надо
еще долго настраивать вгоняя как по ксв так и по частоте в нужные
параметры (а потом обнаружить что у него лепесток ДН смотрит
градусов на 10 вниз) то при изготовлении решетки надо с точностью до
миллиметра отрезать 8 кусочков проволоки на диполи и 2 кусочка
кабеля, предварительно узнав velocity factor из даташита или
нановна. И при аккуратном изготовлении имеем антенну дающую БЕЗ
НАСТРОЙКИ ВООБЩЕ узкий луч (высокое усиление) при этом
широкополосную как диполь и гарантированно смотрящую перпендикулярно
оси\плоскости если диполи расставлены квадратом. Плюс можно в
некоторых пределах управлять усилением меняя расстояние между
диполями. Вместо диполей можно поставить асимметричные турникеты и
получить секторную антенну круговой поляризации, что топ для города.
Выбирать длину кабелей к отдельным элементам надо так чтобы их
хватило для разноса крайних элементов на нужное расстояние (для 4
элементов это 0.8 длины волны *3)
ДМВ антенна аналогового ТВ. По идее ISM совсем немного за границей
диапазона ДМВ, но ТВ антенны никогда не проектировались тщательно и
КСВ знатно скачет, мой экземпляр можно использовать для меша, но это
лотерея, и покупать специально под эту задачу я не стал бы. Тем
более ЛПВА широкополосны и усиление у них меньше чем у настроенной
яги того же размера.

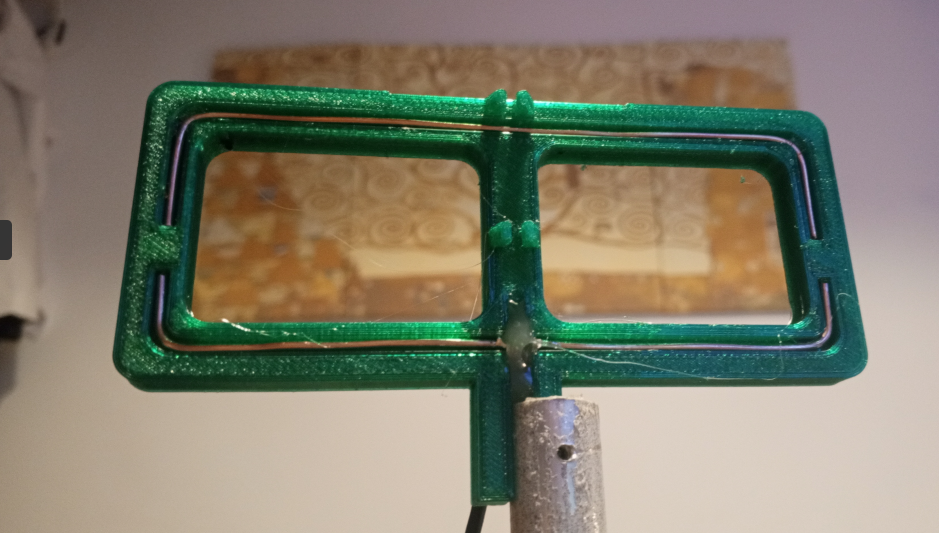

Ну и распечатал моксон, но не просто так. Пока не испытывался, но
КСВ неплох, около 1,5 и полоса достаточно широкая.
Фильтры. Могут заметно улучшить прием когда поблизости есть мощные
источники сигнала на близких частотах, например БС LTE 800
Отчет из питерского чата - добавление ПАВ фильтра на 869МГц и МШУ
(нода работала только на прием) понизило уровень шума на 10 дб
примерно, и соответственно подняло С\Ш примерно на 8-9 дБ .
У меня двойной спиральный фильтр с хелтеком в4 и решеткой из 4-х
диполей улучшил С\Ш принимаемого удаленного роутера примерно на 2
дБ.
Интердиджитал фильтр
Вариант попроще - однозвенный фильтр
Объемный фильтр в процессе настройки.
Спиральный фильтр

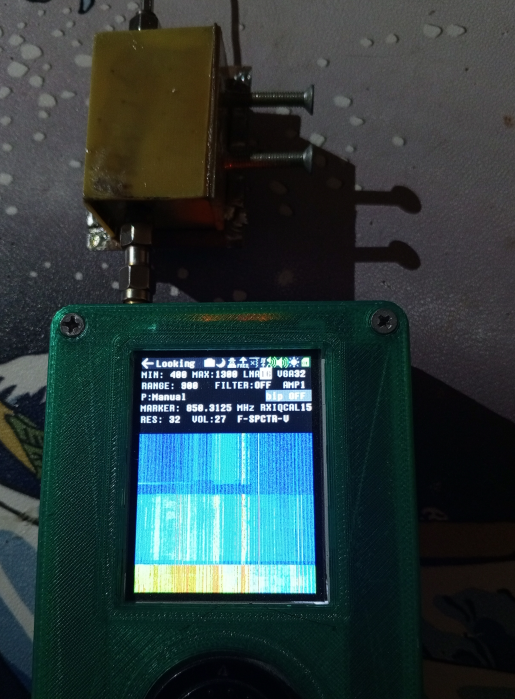

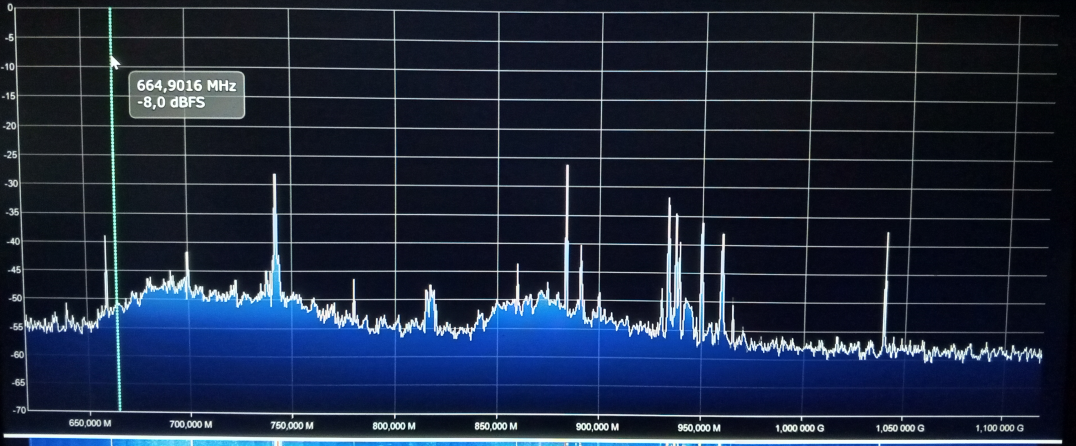

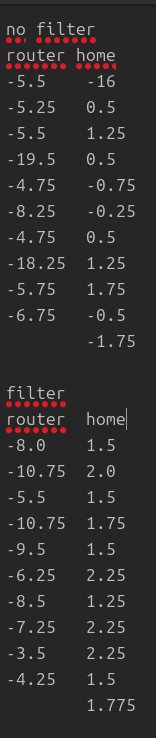

Тесты фильтра на SDR
Но вообще на лору производятя трансиверы с уже установленными
фильтрами ПАВ (E22p) или с местами для их установки (Heltec
v4). Хелтек производит внешние фильтры с sma разъемами.
Дешевая нода на Pro-Micro_NRF52840_and_Pro-Micro_SX1262
На озоне лежат дешевые устройства в виде бутерброда из плат nice
nano и модуля лора.
Из доступных им в принципе подходит прошивка
firmware-nrf52_promicro_diy_tcxo, но есть четыре известные проблемы.
Низкая мощность, потому что прошивка собрана для другого
радиомодуля, лечится сборкой прошивки с измененной одной строчкой в
файле variant.h (такая прошивка выложена ниже)
Врет индикатор заряда (именно индикатор, т.к заряжает плата литий
корректно, до 4.2в при этом показывая 3.6в)
В теории это можно поправить. Настройки устройства-питание-коэфф
переопределения adc ADC 2.005, но внимательно изучившие вопрос
утверждают что проблема не только в несоответствии коэффициента
деления делителя (прошивка написана под 0.6 а на плате делитель 0.5)
и при введении коэффициента он все равно врет. Продолжаем
наблюдение.
Не отправляет сообщения длиннее 100 символов (вернее отправляет но
редко и по случаю, вероятно проблема связана с китайским чипом лора)

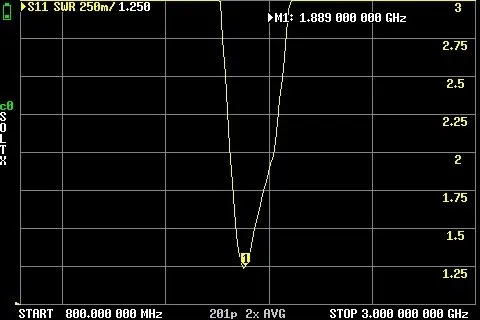

Антенна из комплекта работает немного, всего то на 1ГГц выше по
частоте
При использовании на нормальной мощности требует замены, хотя бы
отрезать ее и припаять проводки по 8.2см.

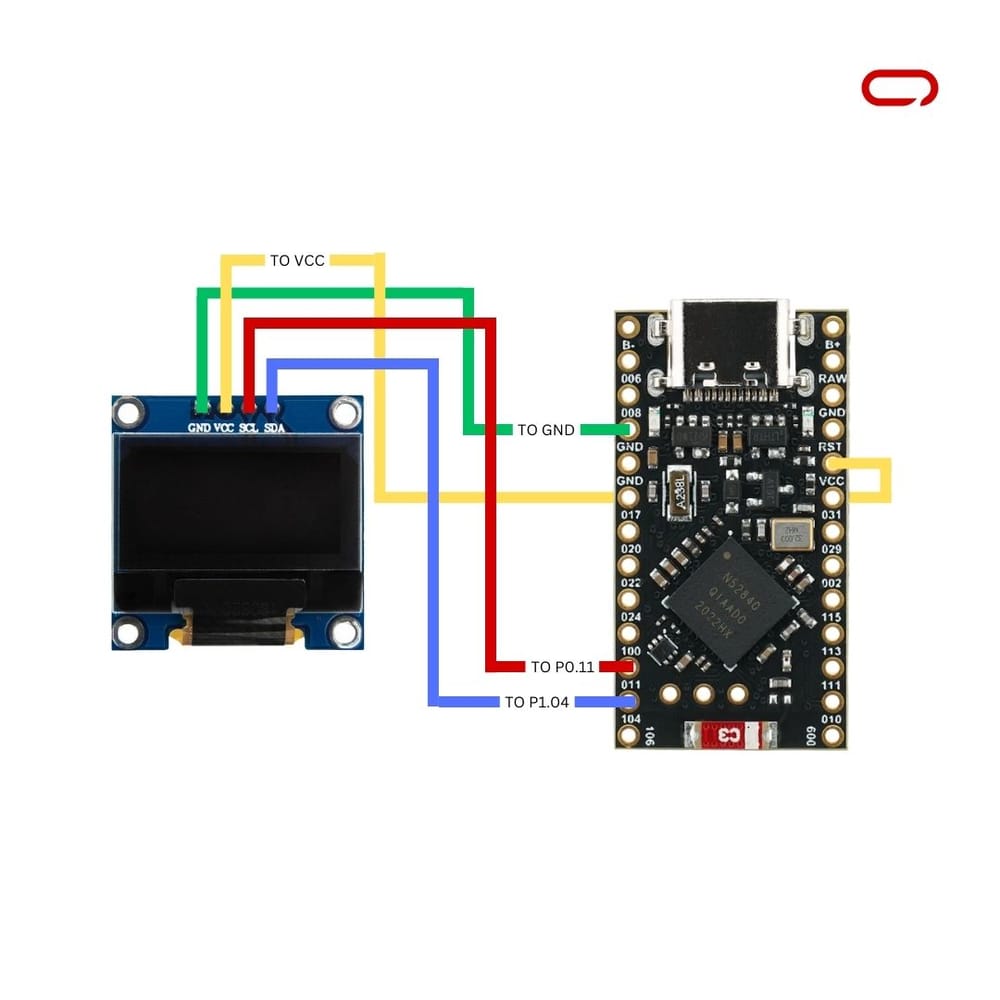

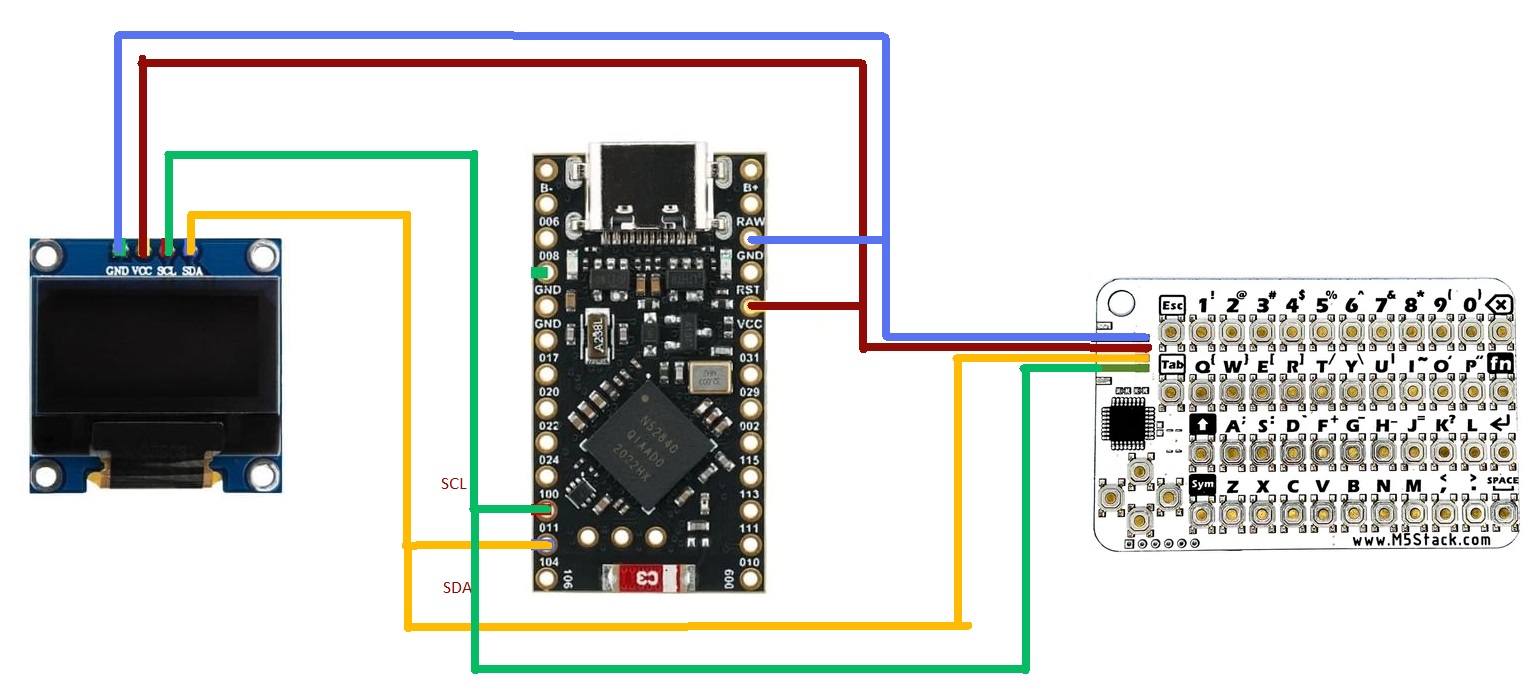

К модулю можно подключить дешевый OLED экранчик и кверти клавиатуру
(если хотите только экран - подключите только его) никаких настроек
это не требует. Просто припаиваются провода, подключатся питание и
все.
Жрет эта плата на прием примерно 8ма, от батареи 2000ма\ч работает
около пары недель. ДЖля сравнения heltek v4 сжирает 2500ма\ч часов
за 18.
Нарисовал корпус
https://www.thingiverse.com/thing:7354013/files
Прошивка с нормальной мощностью и правильной индикацией заряда
батареи для этого бутерброда плат (сотрите предыдущую прошивку с
помощью онлайн флешера мештастик, иначе высокая мощность может не
включиться)
Pro-Micro_NRF52840_and_Pro-Micro_SX1262meshtastic
Также владелец flasher.etohost.ru
(работает в белых списках) стал автоматически собирать прошивки
сконфигурированные под эту плату. Прошивки с кириллицей, так что
припаяв экран вы сможете читать сообщения по-русски.

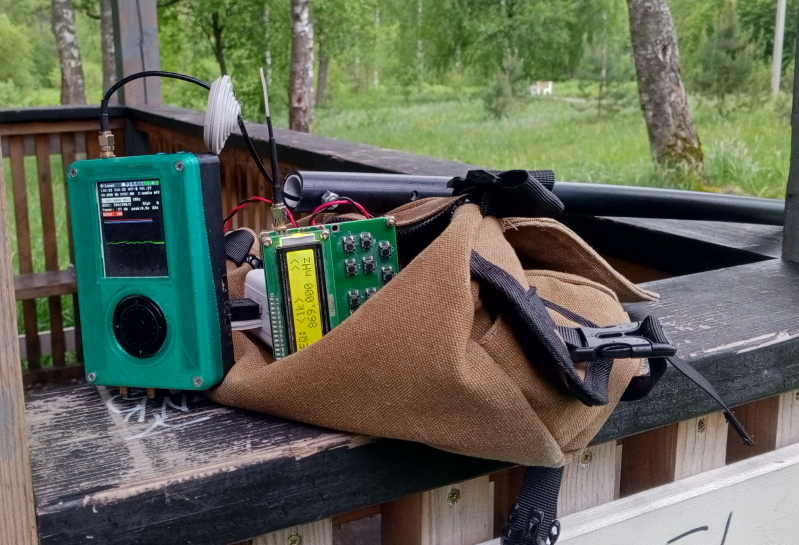

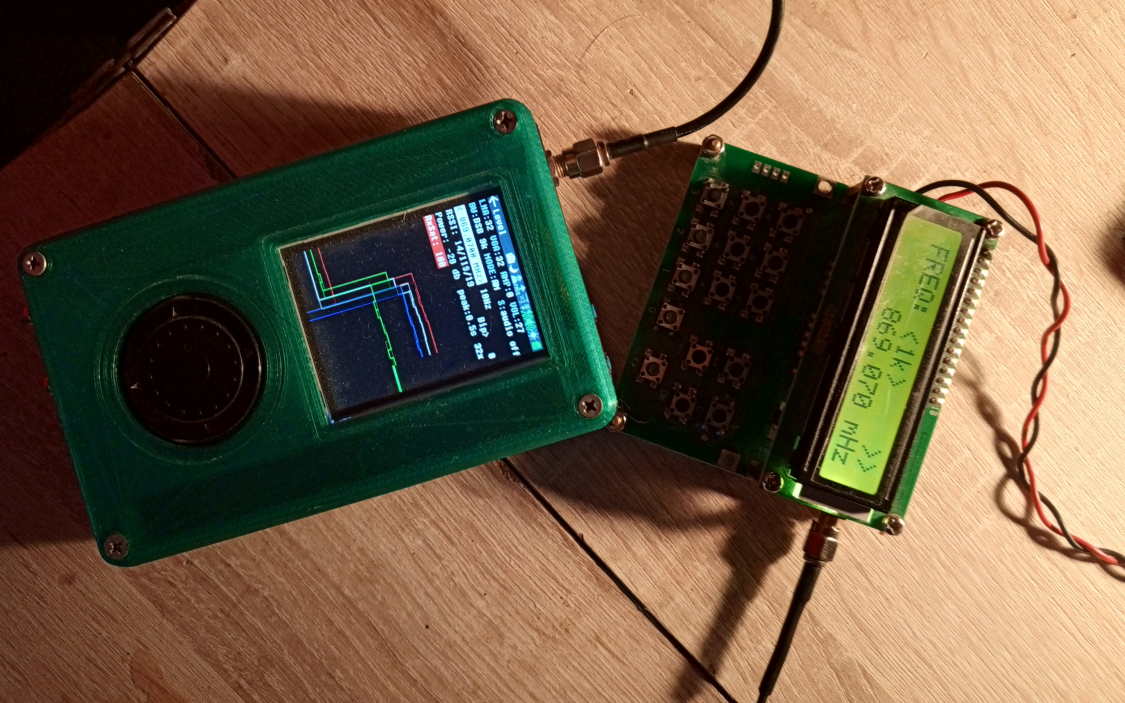

Измерение ДН.
Для сложных антенн было бы неплохо узнать куда собранная антенна
"светит". Самый доступный вариант - на улице поставить какой-то
передатчик передающий слабую несущую, отойти с приемником к которому
подключена тестовая антенна и наклоняя ее смотреть на уровень
сигнала под разными углами.
По идее сами чипы LoRA могут переходить для тестов в режим излучения
continous wave. Но в прошивке meshtastic это не реализовано
(отправка одной команды на чип, они понаписали код для проставки
лайков сообщениям, но примитивный функционал для тестов не сделали,
и на гитхабе запрос на добавление помечен как ненужная функция.
Мда.) Поэтому для теста чтобы использовать ноду в качестве
передатчика придется накатывать какую-то другую прошивку в которой
эта функция есть.
В качестве приемника можно использовать rtl-sdr подключенный к
телефону по OTG.
У меня в коробке с СДР железом завалялся хакрф с портапаком и
китайский DDS который дотягивается до частот LoRa868
Процесс
Сжатые катушки. Главный лепесток ДН смещен чуть ли не на 40 градусов
вниз

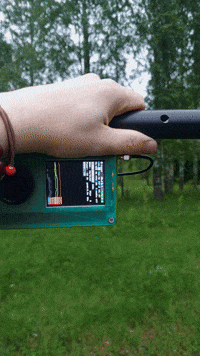

Длинные катушки. Максимум ДН все еще смотрит немного вниз, но уже
приемлемо для устройства стоящего высоко
Судя по всему сжатие линий приводит к появлению межвитковой емкости,
которая "укорачивает" линию задержки, смещая конус основного лепеска
ДН заметно вниз

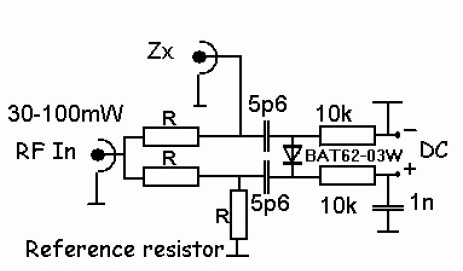

Измерение КСВ антенн
Если бы мештастик умел включать на модулях режим continous wave то
совсем необязательно бы было покупать NanoVNA, можно было бы
обойтись такой штукой и тестером.

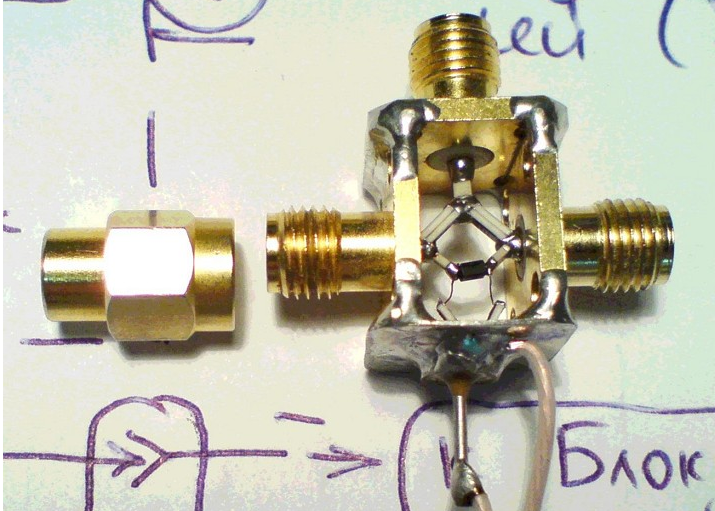

Фотка реализации измерительного моста отсюда
http://www.vhfdx.ru/apparatura/ua3djg_bridge
Если бы не цена разъемов на Озоне то можно было бы сказать что он
обойдется в копейки. Впрочем вместо разъема опорной нагрузки можно
впаять SMD резистор.

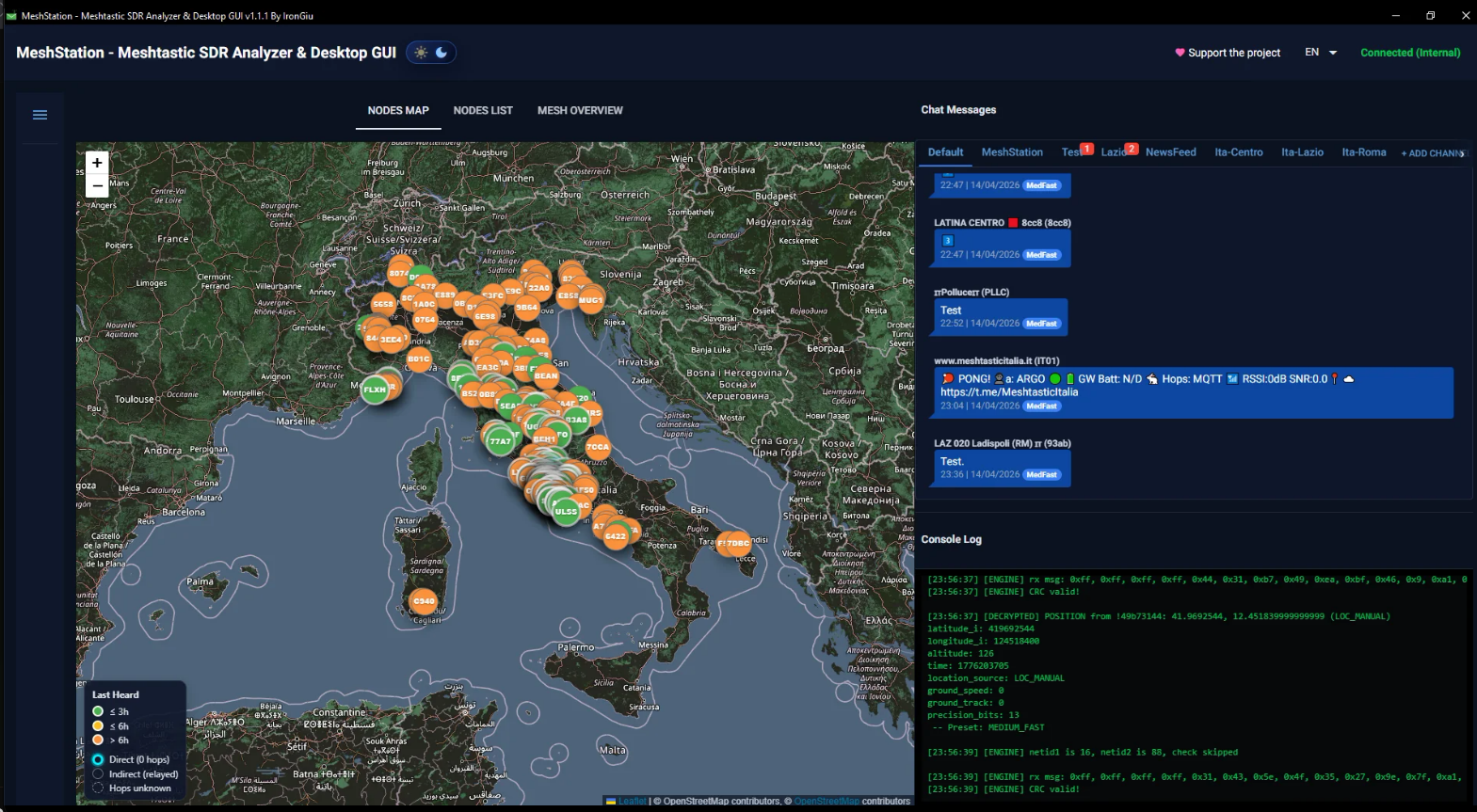

Для мештастика таки запилили декодер-монитор для SDR! Называется
MeshStation. Представляет функционал по сути узла мештастика
работающего только на прием. От такого gui для нормальной ноды я бы
не отказался.
https://github.com/IronGiu/MeshStation
