Одно из старых увлечений. Еще в школе я
делал телескоп из старых бабушкиных очков и перебранного объектива
от
фотоаппарата "Смена" в качестве окуляра. Качество конечно было жуть,
но
лучше чем ничего.

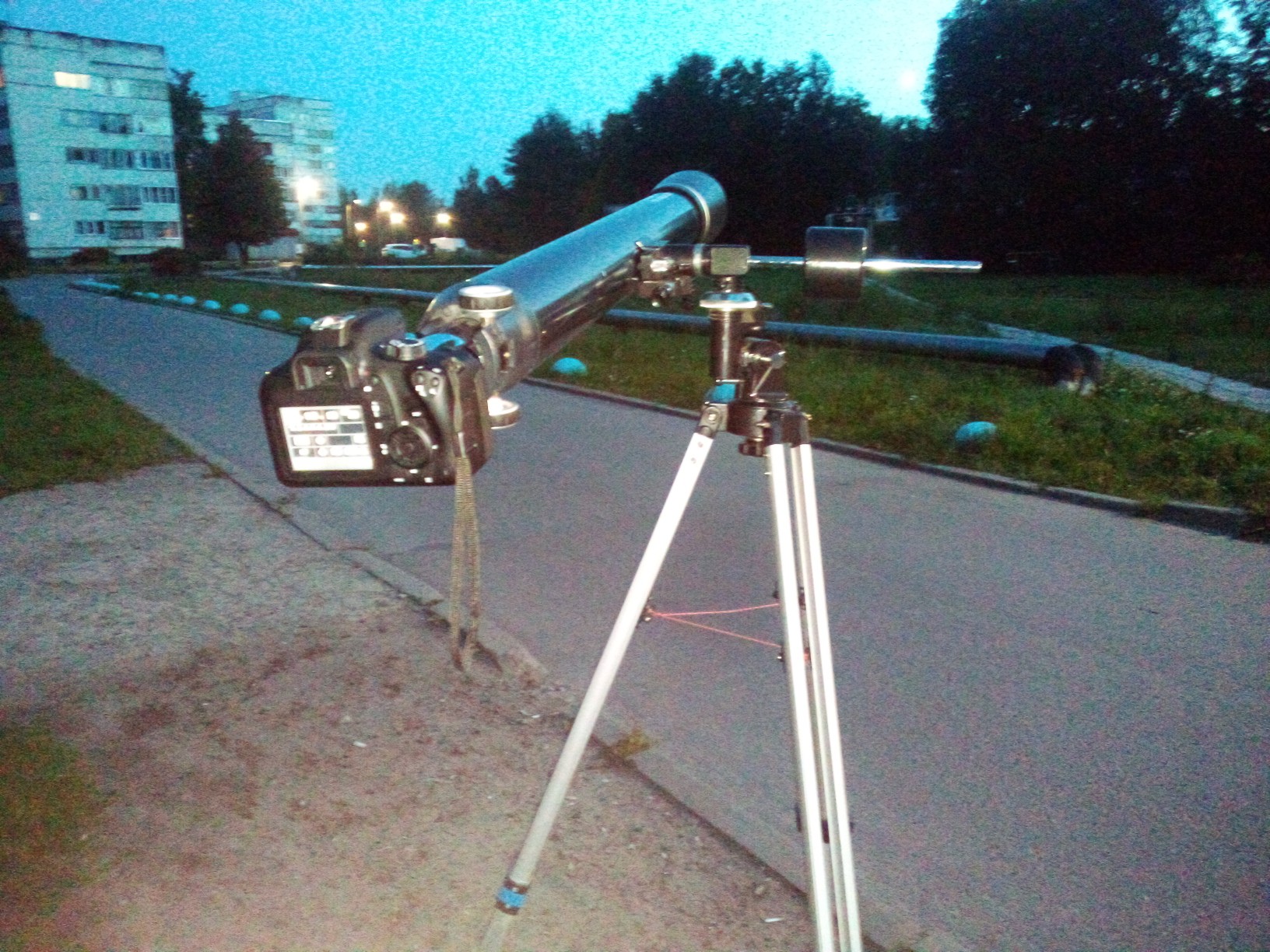

Конечно теперь я обзавелся калибрами посерьезнее, долгое время у
меня
был рефрактор Astromaster 90, который я в итоге отправил вместе с
монтировкой-астротрекером в Тюмень одной знакомой девушке.
Хотя я не гнушался и самодельных дудок.

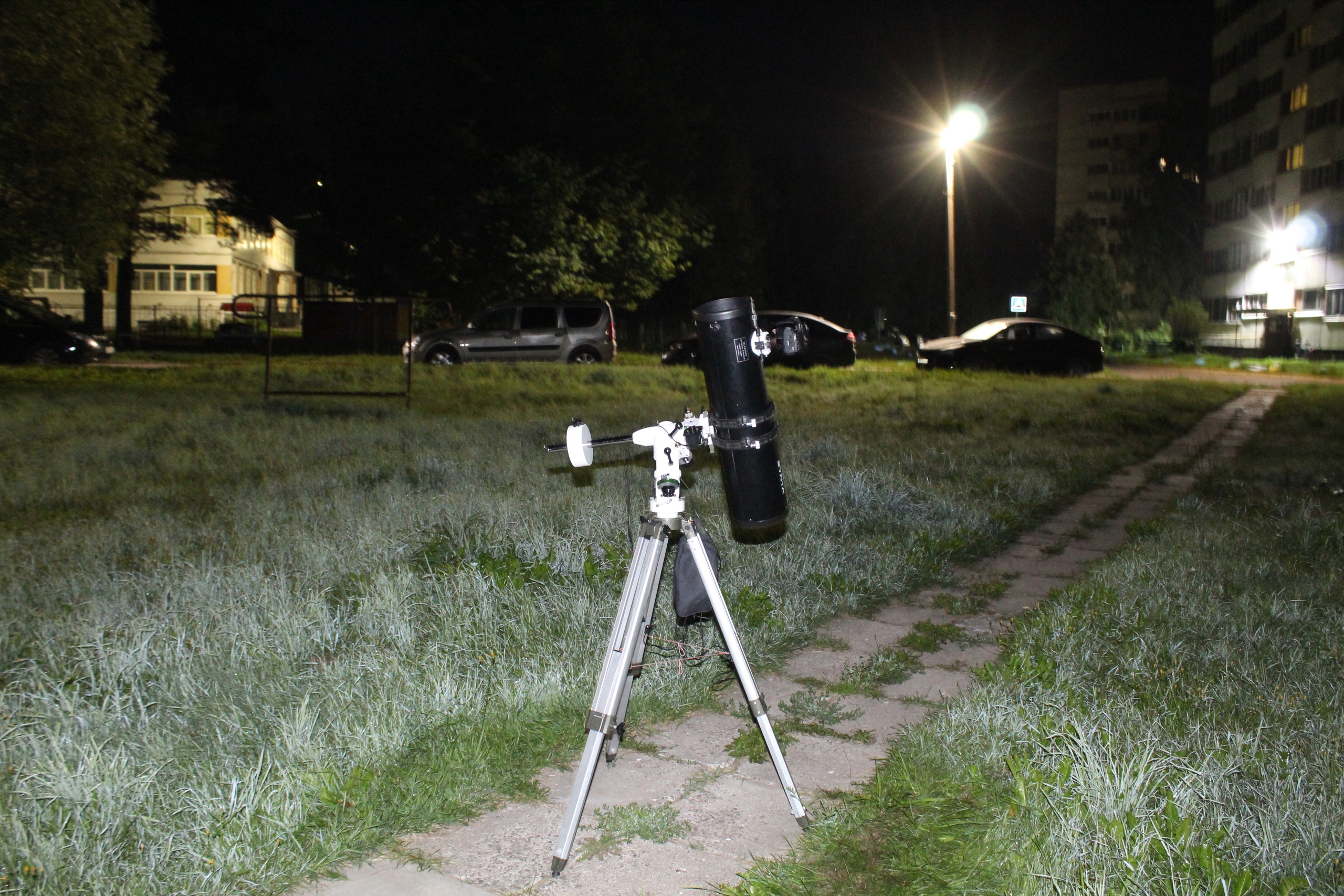

Так что теперь у меня остался недорогой асферический ньютон 130х600,
которому пришлось напечатать новый, очень низкий фокусер, т.к. иначе
зеркалка прикрученная к нему не хотела фокусироваться на
бесконечность.
И
Для астрофото я использую свою основную зеркалку, eos 4000,
купленную

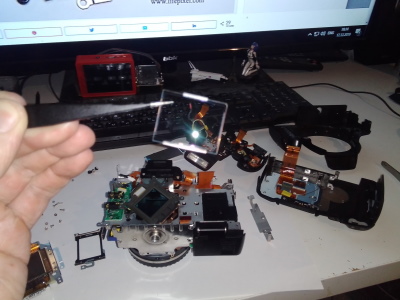

на барахолке eos 400 которой я выдрал ИК-фильтр, для того чтобы она
была более чувствительной к низкочастотному излучению водорода,
которое
кэноновский фильтр очень сильно режет. Бонусом фотик научился
фотографировать в полной темноте нагретые паяльники, сопла 3д
принтеров
и вообще все что горячее 200 градусов.
Иронично, но на него я так пока ничего
особо красивого не сфотографировал. Погода ленобласти+другие хобби,
плюс картинка мажется с фотообъективами, возможно из-за хроматизма в
ИК-диапазоне.
Для астрофото неплохо бы иметь астротрекер, фотоштатив с осью
параллельной оси земли, которая вращается со скоростью 1 оборот в 23
часа 56 минут, для компенсации вращения земли.

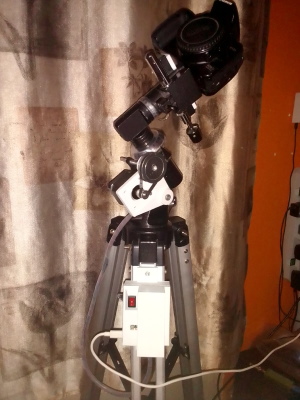

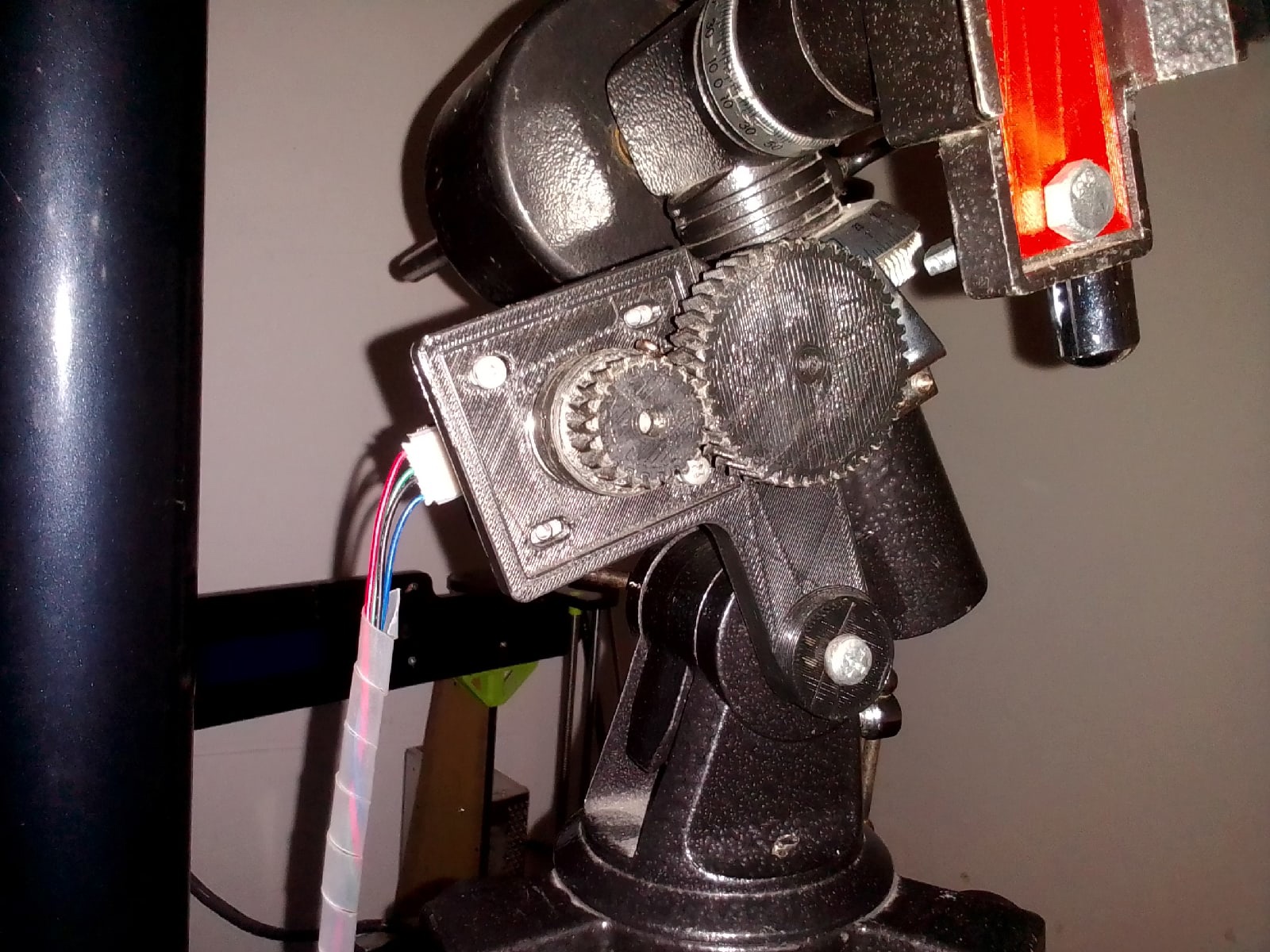

Несколько лет я пользовался трекером на монтировке EQ-1, оставшейся
у
меня от первого телескопа Ньютона. Ардуино, шаговый мотор,
аккумулятор
и совсем чуть-чуть кодинга, и вуаля.
Делается такая штука относительно просто, даже без 3д печати.

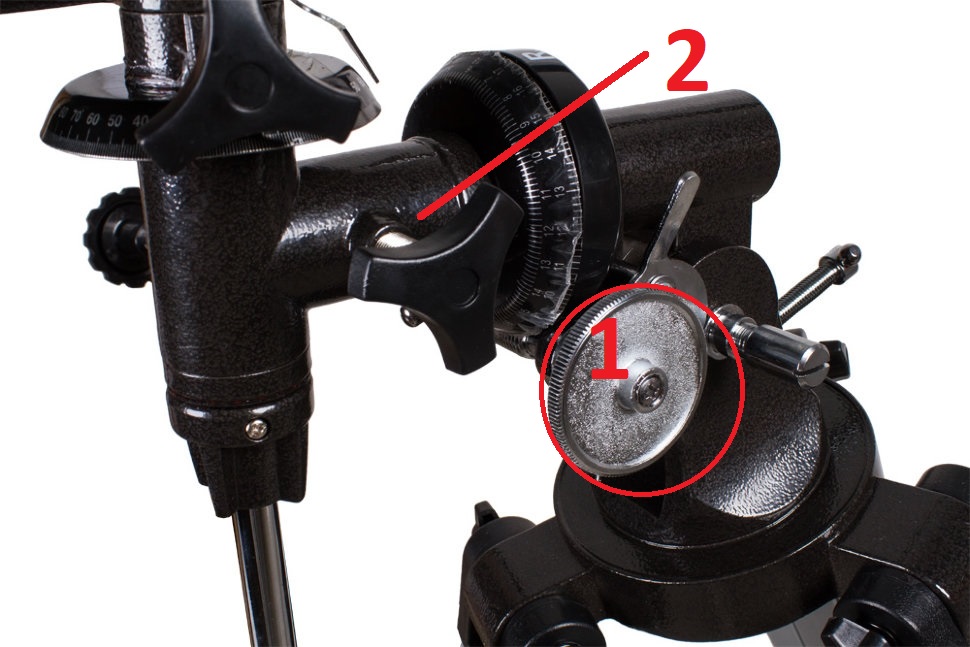

Для начала нужно узнать соотношение редукции монтировки. Берем
монтировку, крутим ручку 1 и считаем обороты, пока ось 2 не сделает
полный оборот.
Далее нам нужно знать количество шагов на оборот нашего шагового
мотора. Если задействован микрошаг то учитываем его, если на моторе
редуктор, его отношение редукции тоже. И перемножаем эти числа.
Например полярная ось монтировки делает 1 оборот за 100 оборотов
червяка, мотор на 200 шагов на 1 оборот, используем 16 микрошагов, и
есть редуктор на ремне GT2, на моторе шкив на 20 зубов, на ось
привода
надет шкив на 40 зубов (40/20=2).
Тогда полное количество микрошагов для оборота полярной будет
16(микрошагов на шаг мотора)*200(шагов на 1 оборот
мотора)*2(редуктор
на шкивах)*100(червячный редуктор полярной оси)=640000 микрошагов.
Полярная ось должна вращаться со скоростью 1 оборот за 23часа
56минут 4.1 секунд = 86164100 микросекунд.
Соответственно длительность одного микрошага составляет
(астрономические сутки в микросекундах/количество микрошагов на
оборот
полярной оси) 134,63125 микросекунды.

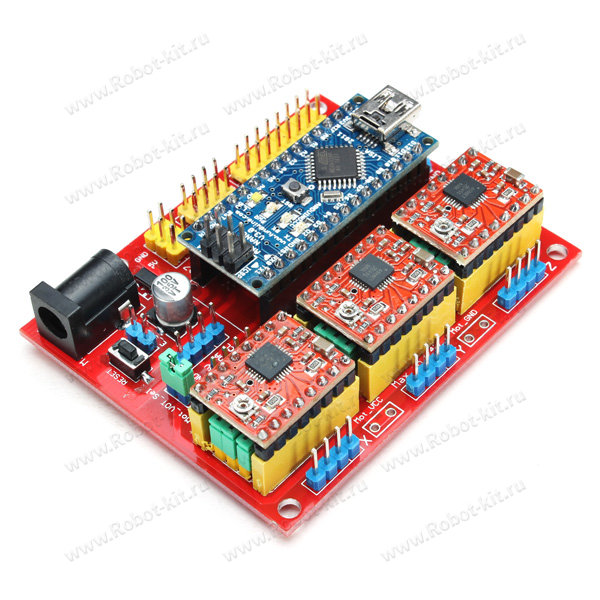

Затем берем какой-нибудь ардуино шилд для управления шаговыми
моторами
(можем просто соединить проводами, но так аккуратнее, да и на шилдах
стоят разные плюшки типа стабилизаторов). Я пару раз использовал
arduino nano cnc shield
А далее просто пишем скетч управления шаговым мотором (просто выдачи
импульсов на пины драйвера мотора "шаг" и "направление"-управление
простейшее) учитывая распиновку платы - адаптера, выдающийимпульс
каждые 134,63125 микросекунды.

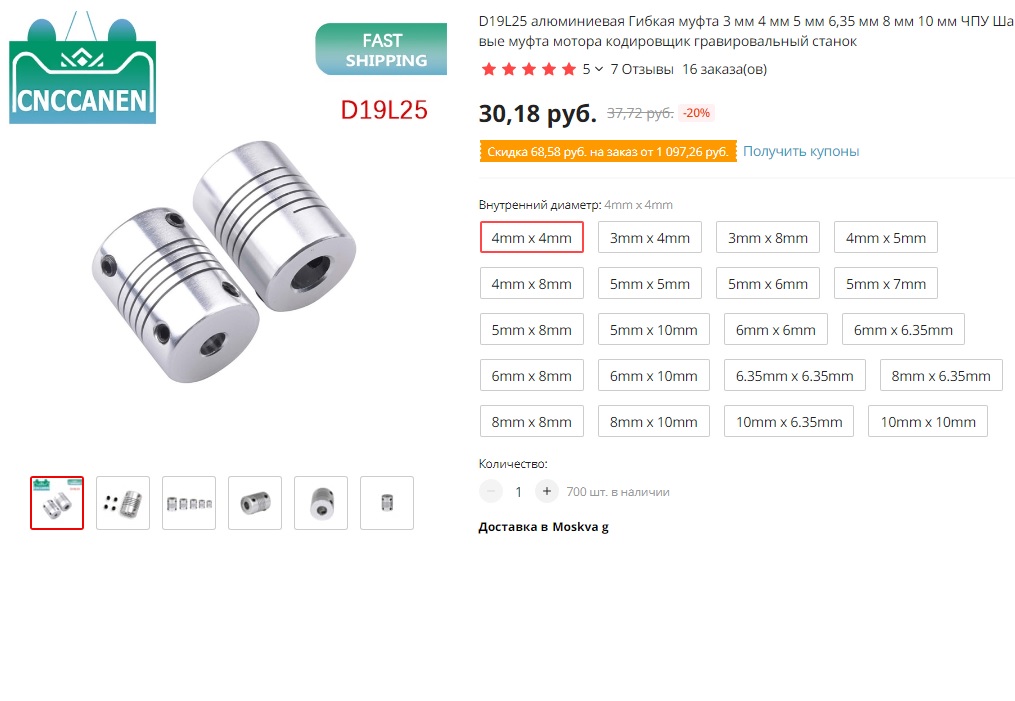

Муфту соединяющую ось мотора и червяка можно купить в магазине
стаффа
для 3д принтеров (там же и сам шаговик, шкивы и ремешок GT2), а
закрепить мотор на монтировке с помощью изогнутого мебельнуго
уголка.
Да, так и живем.
Трекер на EQ-1 как ни странно оказался вполне приличным чтобы даже
объективы 500мм при выдержках до 30 секунд давали не так уж и много
испорченных кадров.

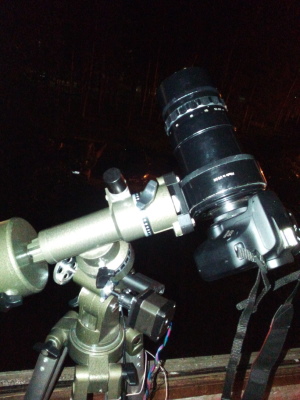

А вот на зеленой монтировке все не так радужно, эта монтировка
аналогична той что шла в комплекте с "Журнальным телескопом", и
механика у нее трешовая. Я сфоткал на нее пару раз, охуел и не
использовал для астрофото в течении нескольких лет.

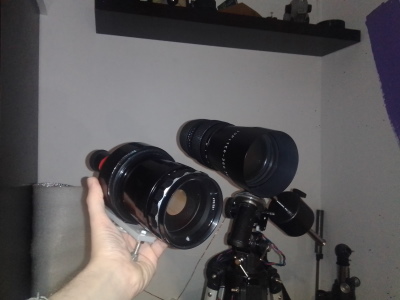

Для фото неба я применяю в основном объектив Юпитер-36В. Это
объектив
для среднеформатных форматов, с довольно редким байонетом,
переходник
на который просто не найти в продаже, зато сами объективы на этот
байонет по этой причине можно найти очень дешево.
Я просто нарисовал и напечатал переходник Байонет В - EOS сам.
Объектив конечно старый, сферит и хроматит, но светосильный, что
позволяет фотографировать маленькими выдержками.
Вот примеры фото на него. Орион собран из серии фото, а вот
остальные кадры одиночные
А это комета 2020 года. Зеленоватое мутное пятнышко правее и ниже
центра.
Плеяды (видны туманности вокруг звезд)

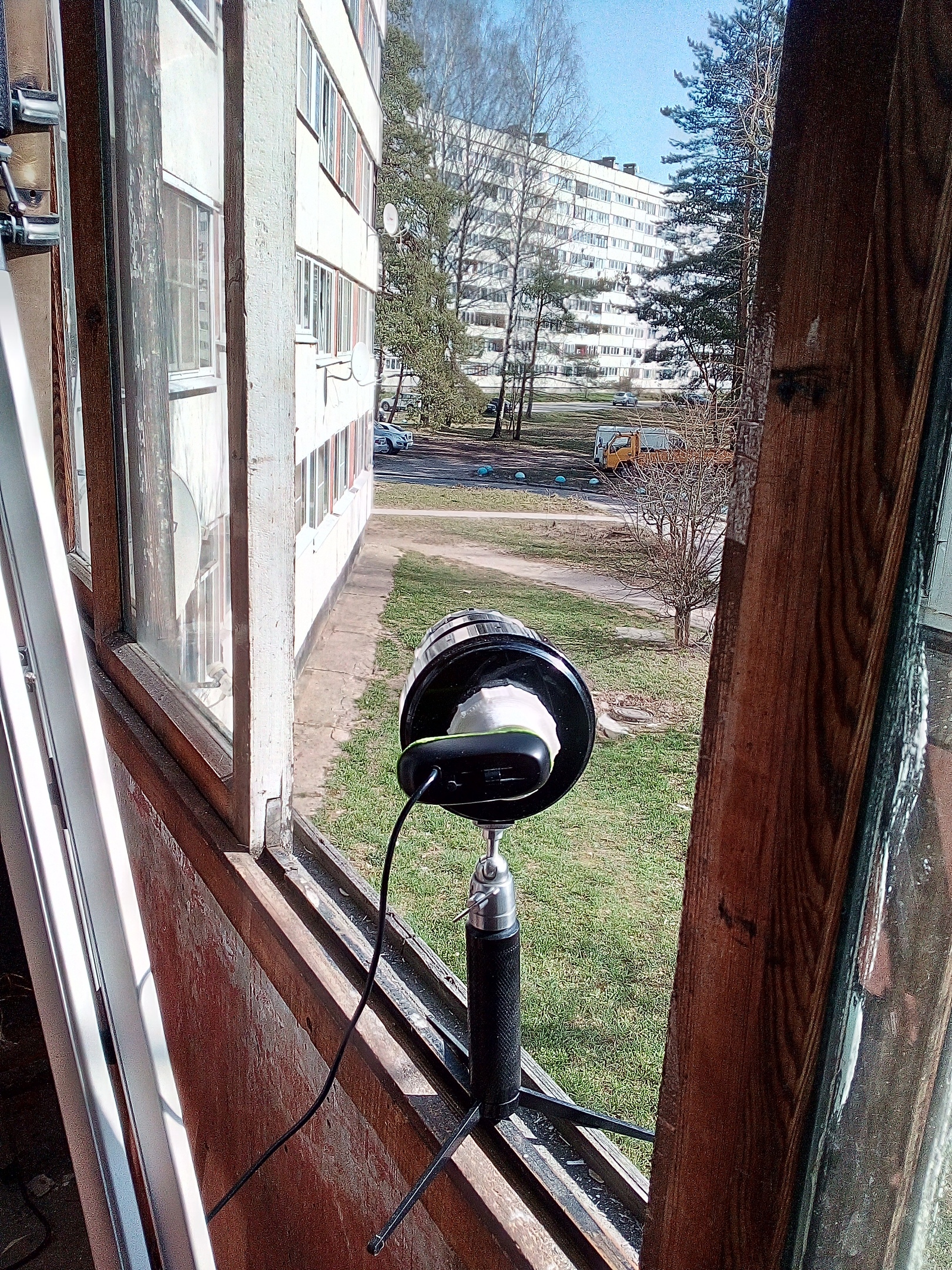

Фото планет-по классике, но занимаюсь этим я еще реже. Вебкамера
Logitech не помню уже какой модели, с вывинченным объективом и
привинченным вместо передней панели переходником на четверть дюйма.
Процесс отличается от фотграфии туманностей - записывается видео,
обрезается размер кадра, затем в программе autostakkert видео
автоматом
разбивается на кадры, отбираются лучшие и складываются. Вот видео с
вебкамеры в телескопе ньютона 130Х600Х3 линза барлоу
Вот что на это наловлено.
Марс
Юп
Сатурн
На самом деле на такую же вебку и
телескоп на 2 см большей апертуры люди делают просто феерические
снимки, я просто поленился сфокусировать нормально, т.к. из-за малой
жесткости монтировки EQ-1 при малейшем касании фокусера картинку
начинает трясти и планета улетает из поля зрения.
Впрочем яркие объекты можно сфотографировать и без механизма ведения

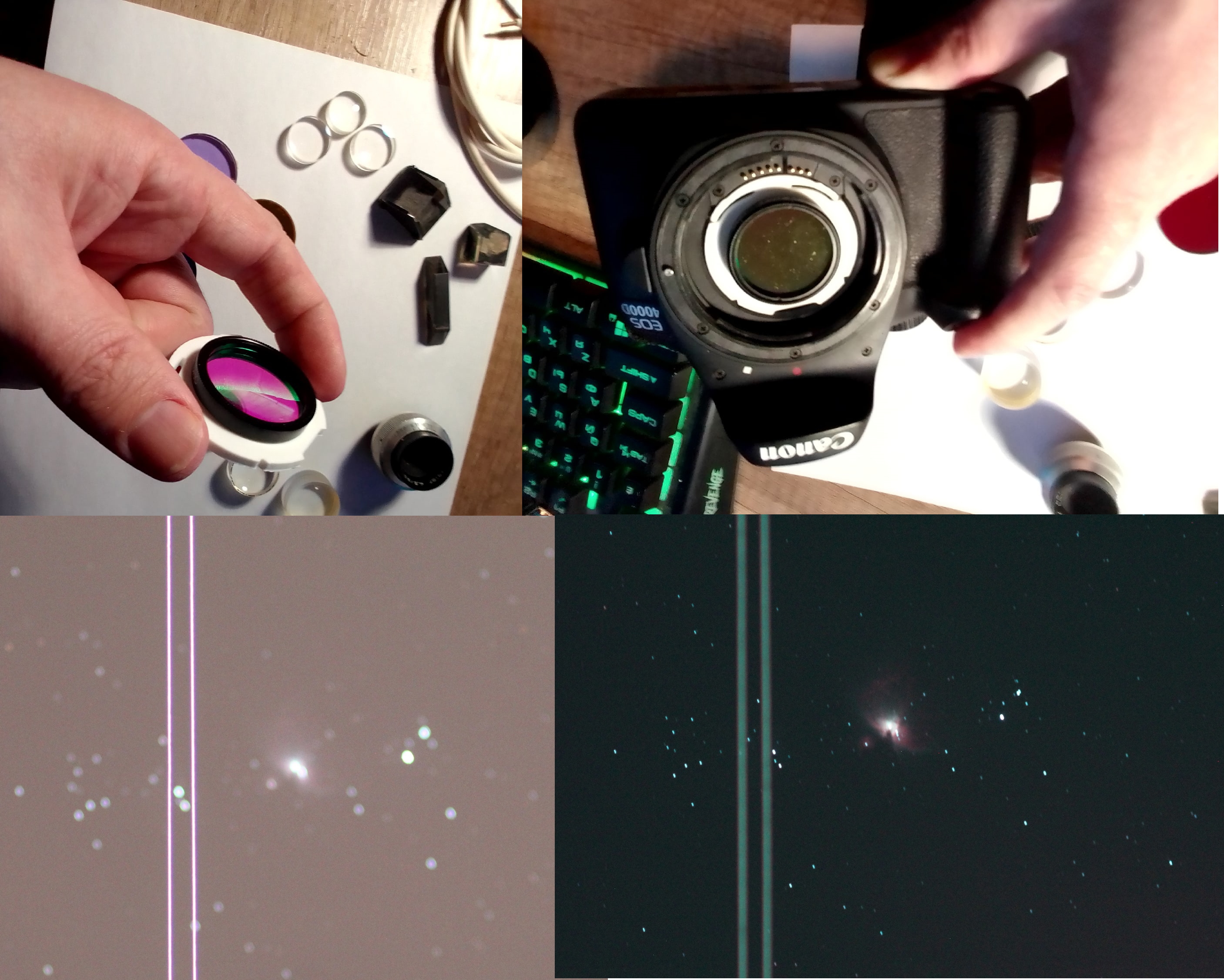

Большие надежды у меня на UHS фильтр, который пропускает только
полосы
излучения ионизированных газов в космосе и отрезает остальной свет.
По самоделкам.
Одна широкоугольная смотрелка была изготовлена из объектива
Индустар-36 (И-36)
С не очень коротким окуляром это неплохая штука, позволяющая
разглядывать крупные туманности и звездные поля. но разрешение у
объектива низкое, и не стоит его применять для астронаблюдений и
фото.

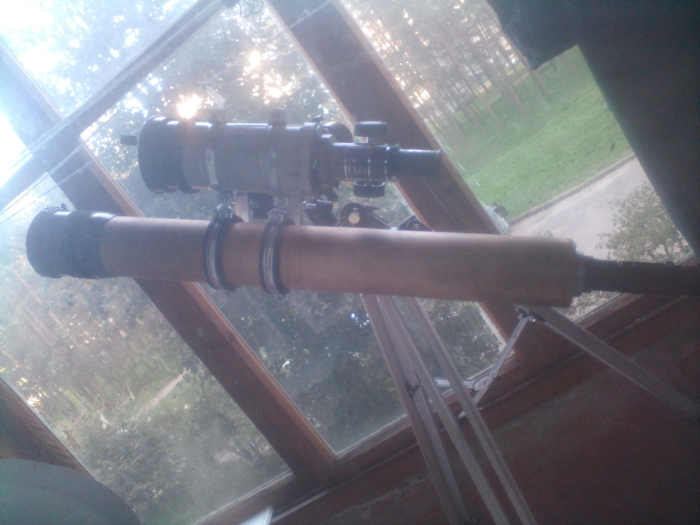

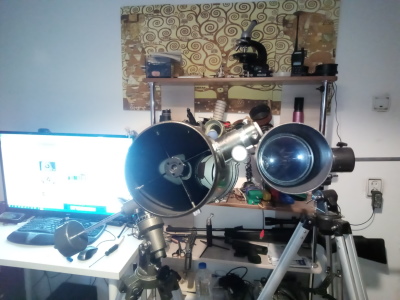

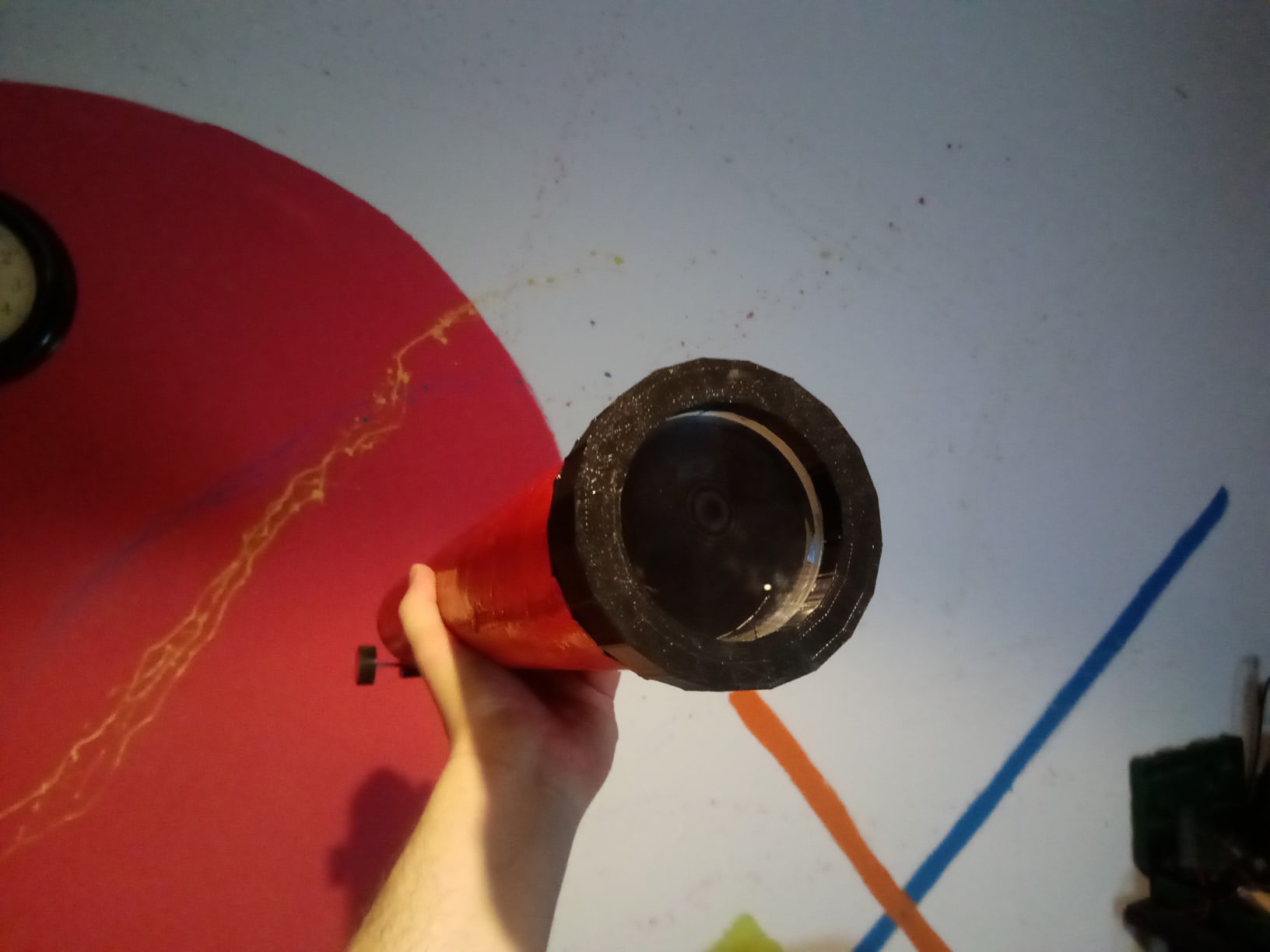

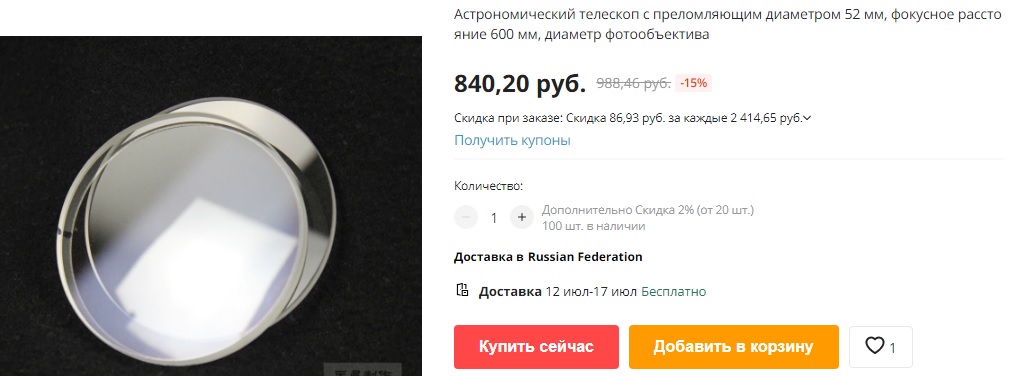

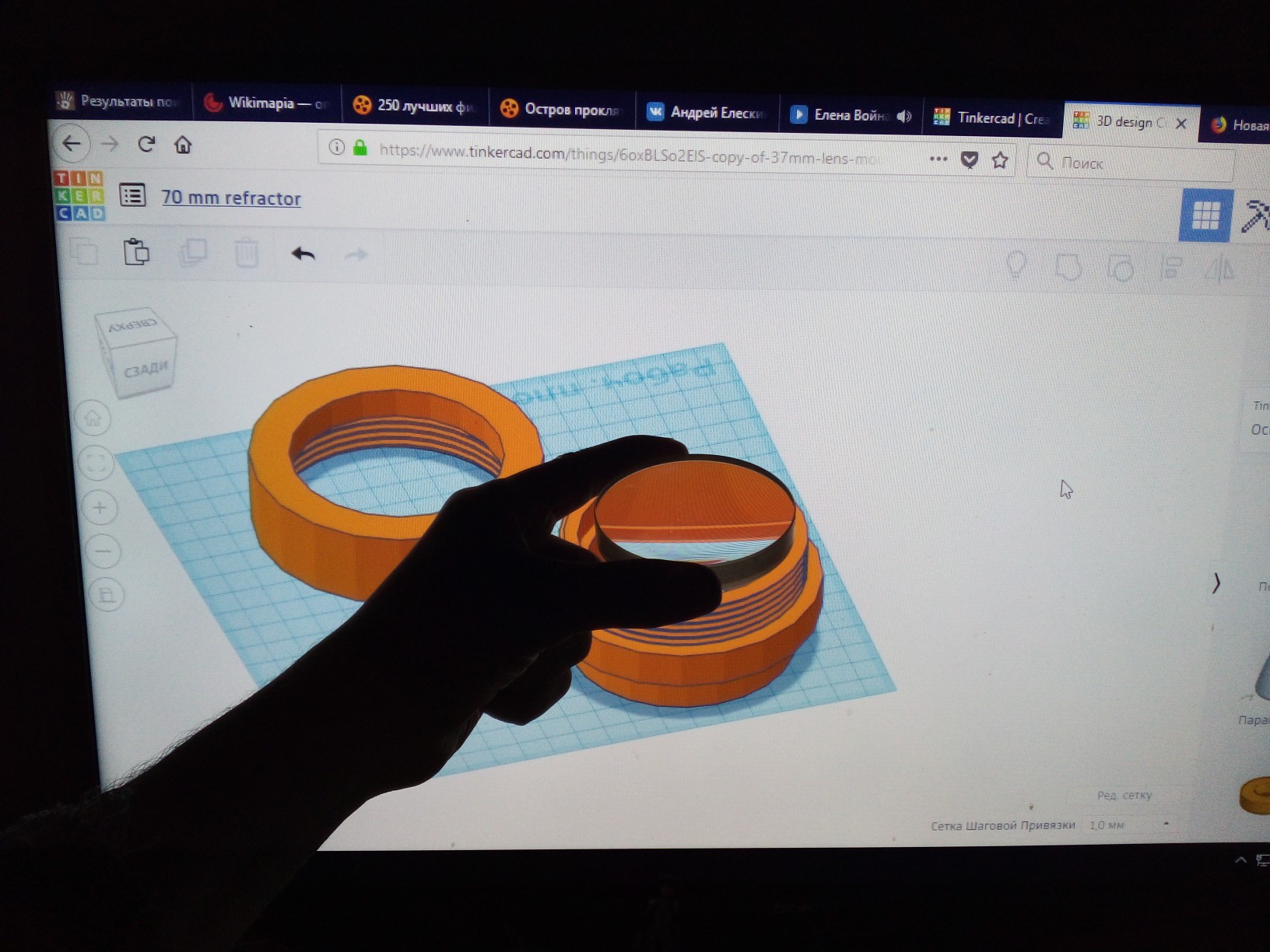

Также я делал трубу на двухлинзовом объективе-ахромате 70х700 с
алика. Обьектив
обошелся мне в сумму около 1000р, фокусер и держатель объектива я
напечатал на 3д принтере, трубу скрутил из пропитанной эпоксидной
смолой бумаги.
Вот эта стекляха достаточно хороша для дешевых самодельных труб. Вот
фото Марса на вебкамеру воткнутую в этот самодельный телескоп.

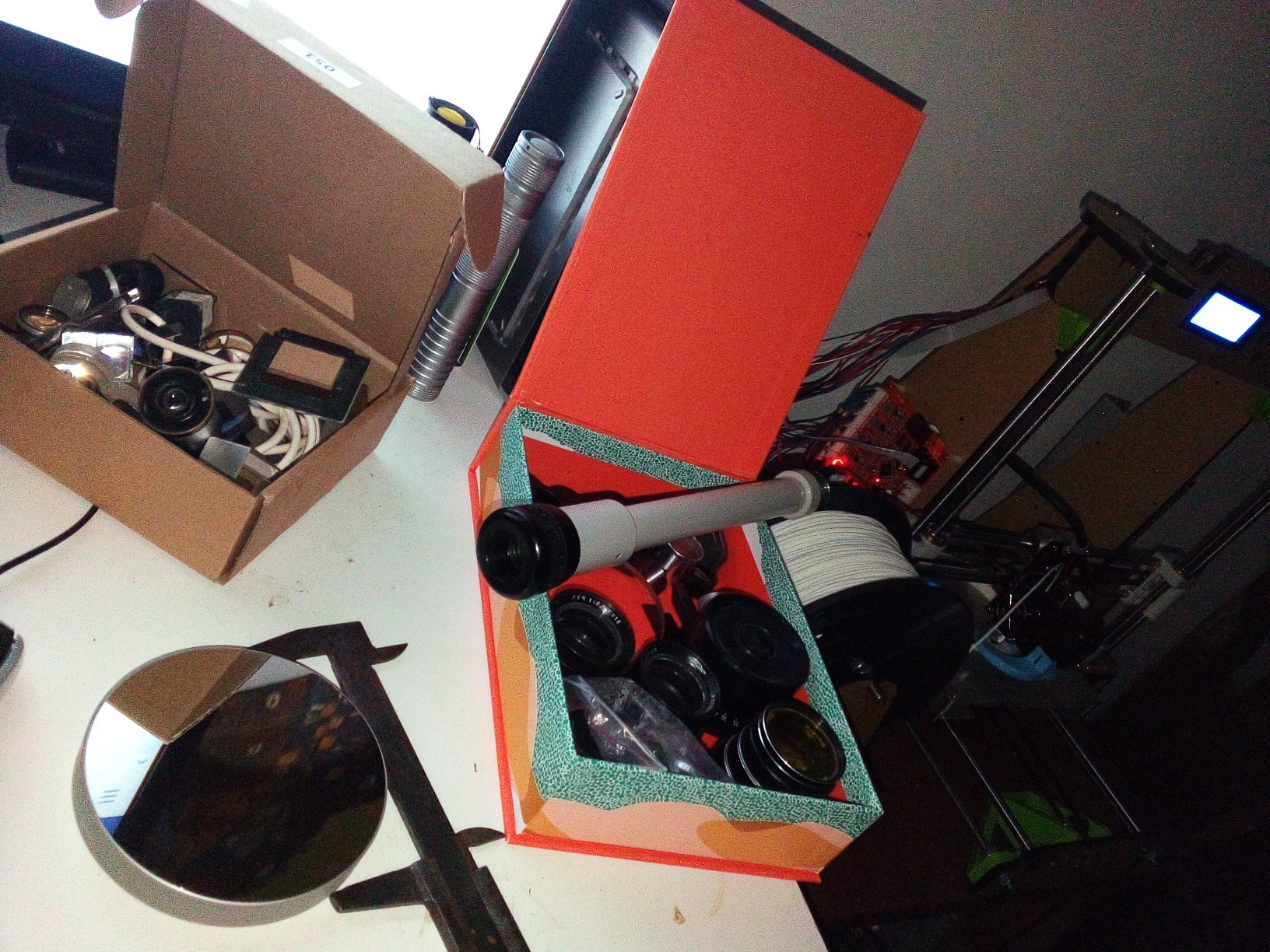

Также я делал смотрелку из попавшего мне в руки зеркала от газового
хроматографа и каких-то маленьких зеркал с внешним напылением для
диагонального зеркала.

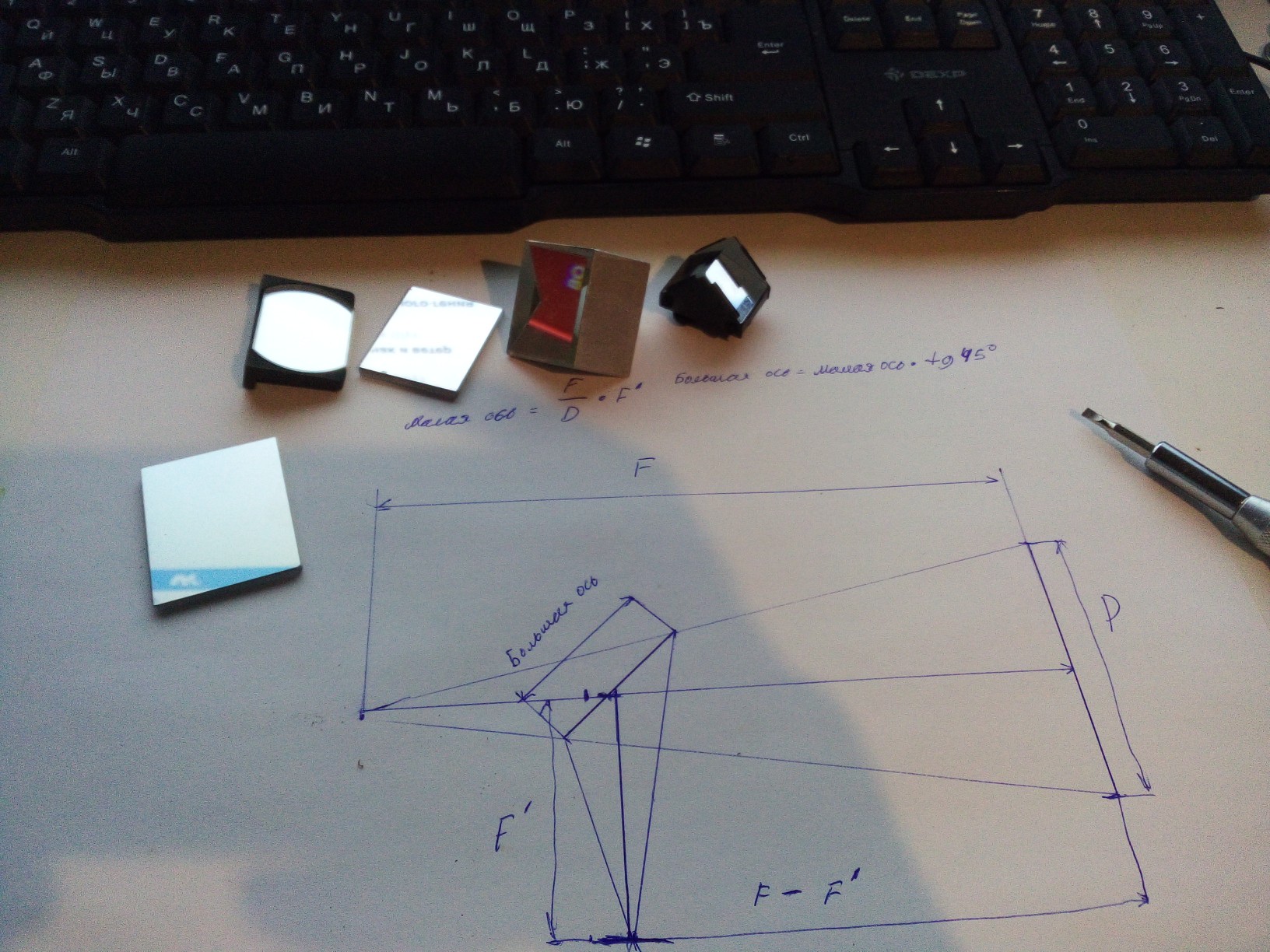

Кандидаты на диагональ, в итоге я использовал прямоугольное
зеркальце с внешним напылением, не обрезая его до овала.

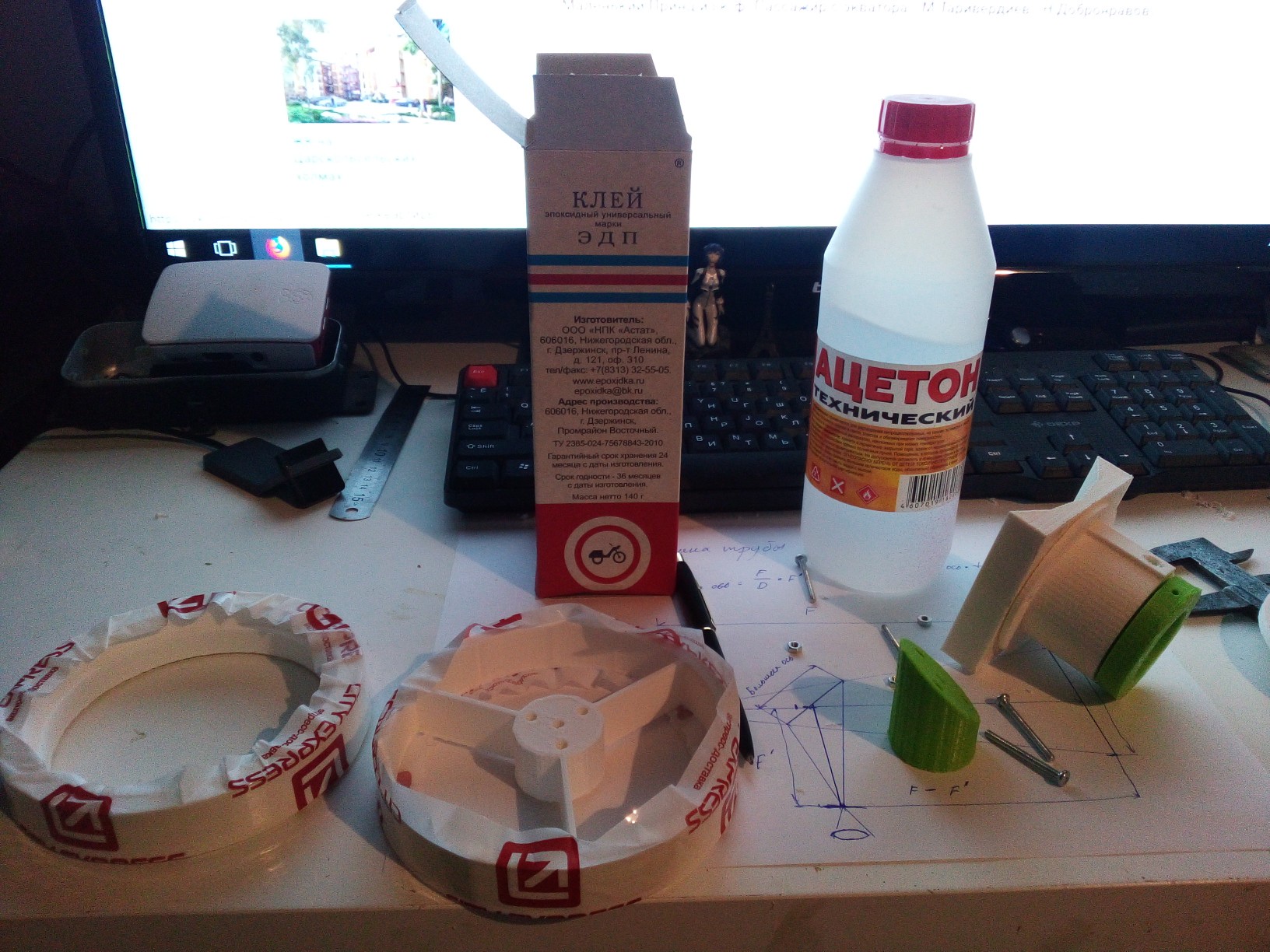

Детали напечатаны на 3д-шнике

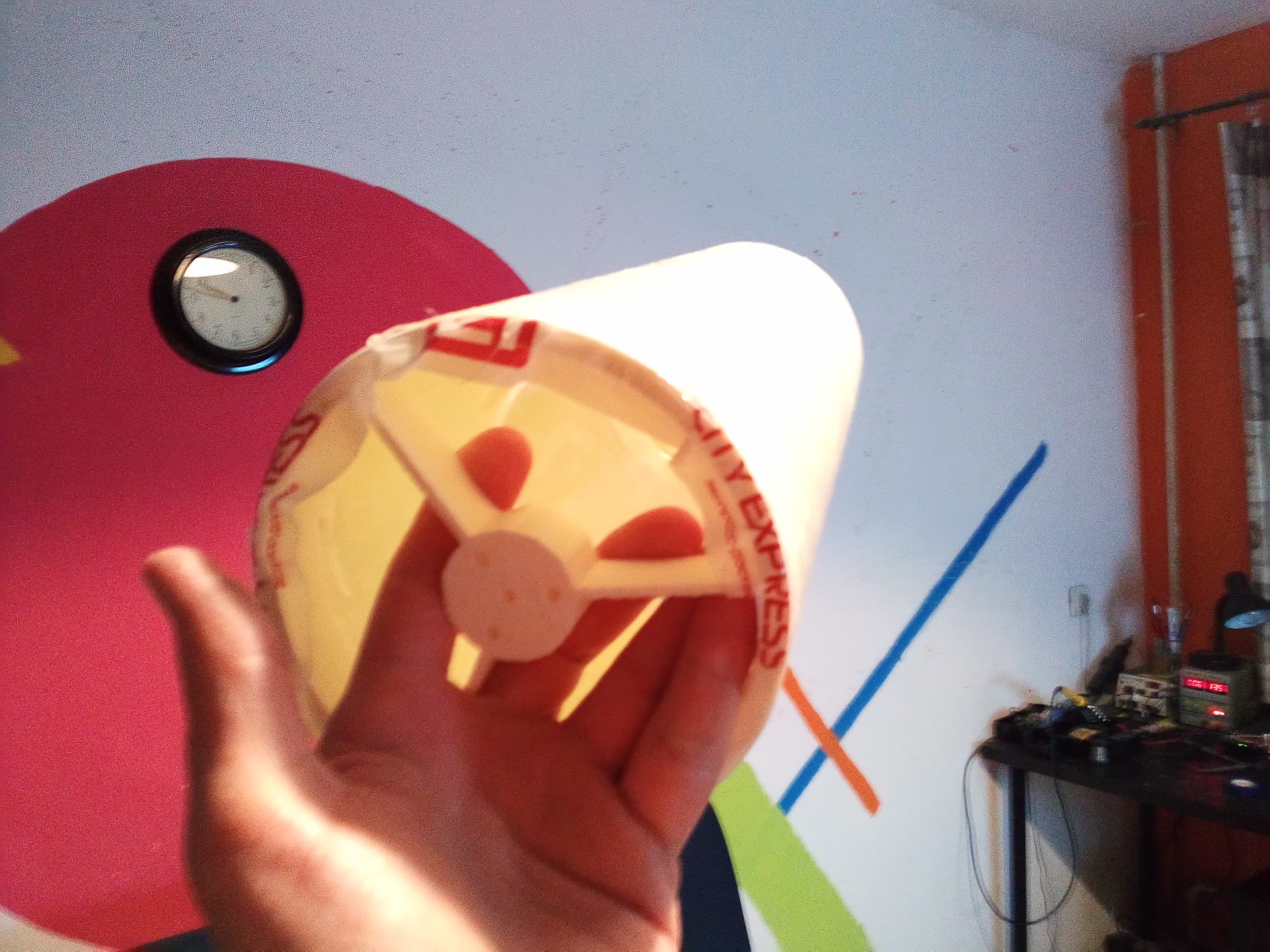

Труба сделана из бумаги пропитанной эпоксидной смолой
Результатов наблюдений на эту дудку нет, я делал ее и предыдущую
трубу ради фана и просто отдал их детям соседей.

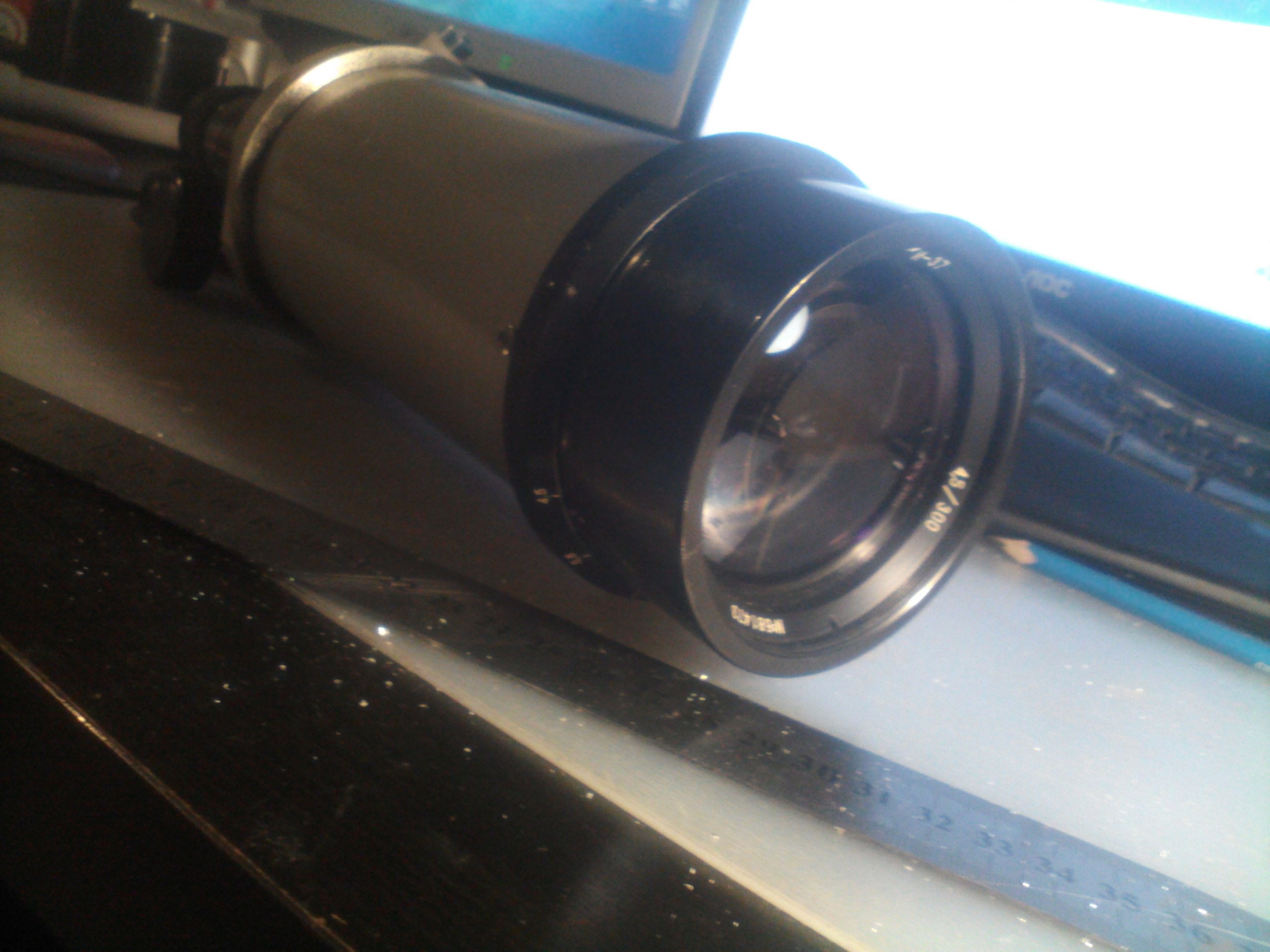

Мто-500 вполне годится для наблюдений и фото, для начала. Правда он
темноват, и рефрактор 50х500 будет давть картинку светлее, но если
он у
вас есть, то почему бы не применить, правда задний отрезок
коротковат,
и диагональное зеркало не применить без переделок

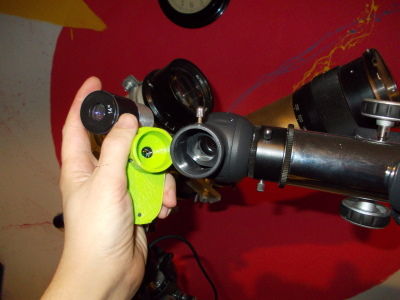

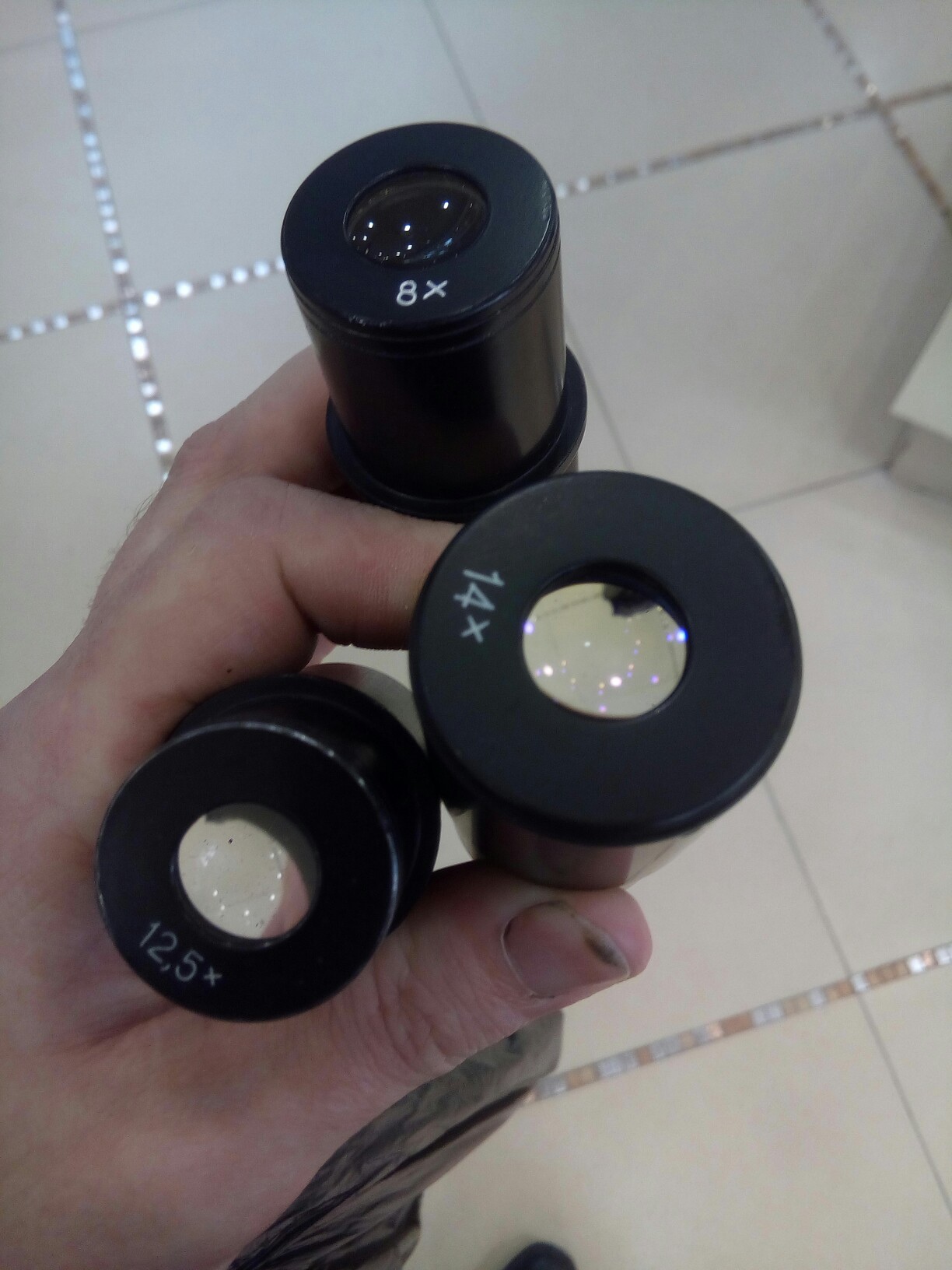

Кстати в качестве окуляров хорошо подходят окуляры от микроскопа
МБС,
их диаметр чуть больше чем 1,25 дюйма, и их нужно обточить, просто
охватив наждачкой и пошлифовав так юбку окуляра.
UPD
Я таки купил EQ-3 с моторами
Андромедка на eq-3, юпитер 36в, и canon EOS 400 без ИК фильтра и с
UHC фильтром.

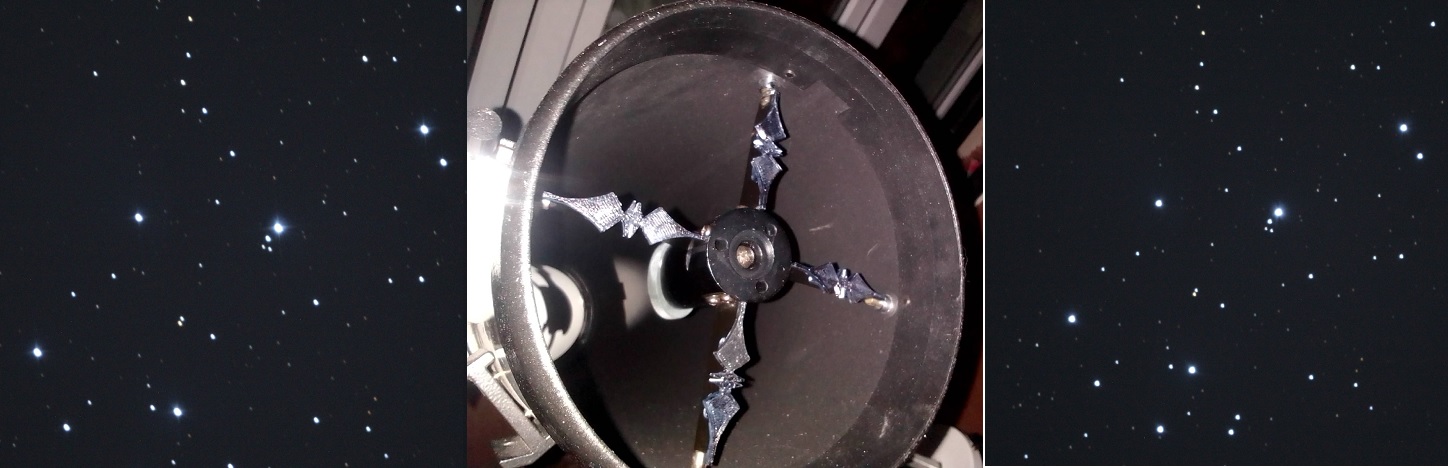

Потестил накладки на растяжки ньютона которые размазывают
дифракционные
линии на фотографиях ("кресты" у ярких звезд). Работают, хоть
дифракция
все равно заметна ярких длинных лучей нет. Пример-плеяды до
установки
накладок-масок и после.
Техники которые я еще не пробовал.
1 Спектрометрия. Schurs
Astrophotography
Не самый интересный по результатам метод, но в домашних условиях
вполне доступный
Нужна дифракционная решетка получше (призмы все же посасывают)

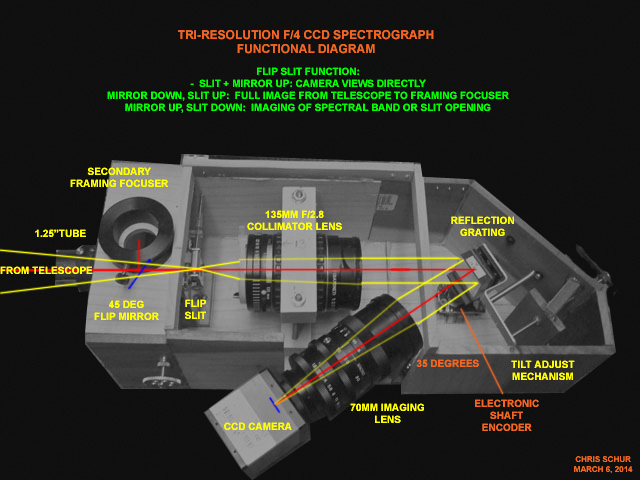

Отражающая решетка
Или прозрачная

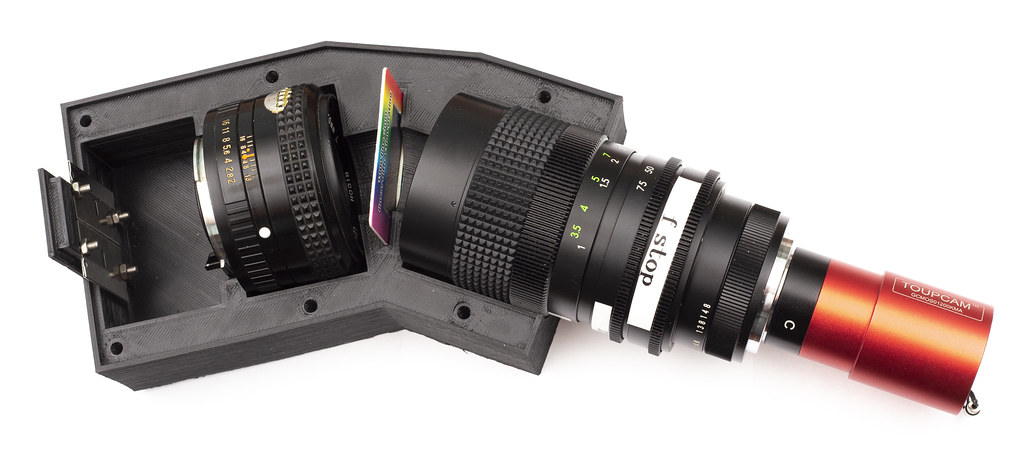

Щелевой спектрометр дает изображение обычных спектров. Точность
зависит от ширины щели.

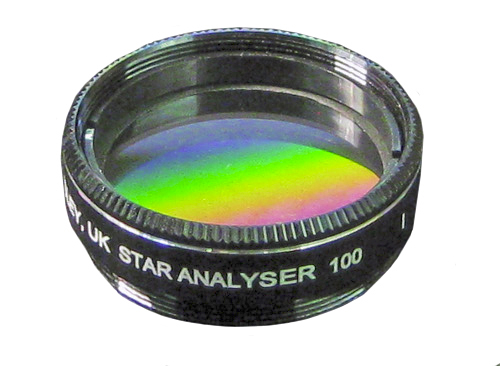

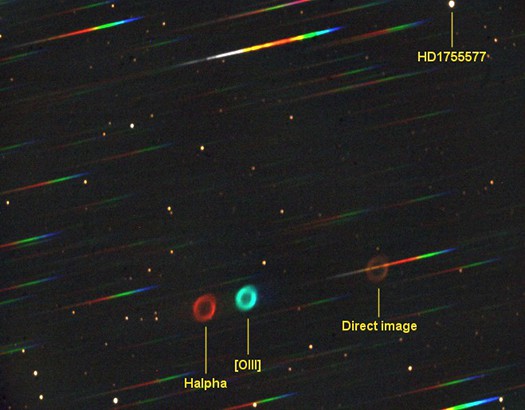

Или есть вариант втыкания прозрачной дифракционной решетки прямо в
оптический тракт, перед камерой (или окуляром).

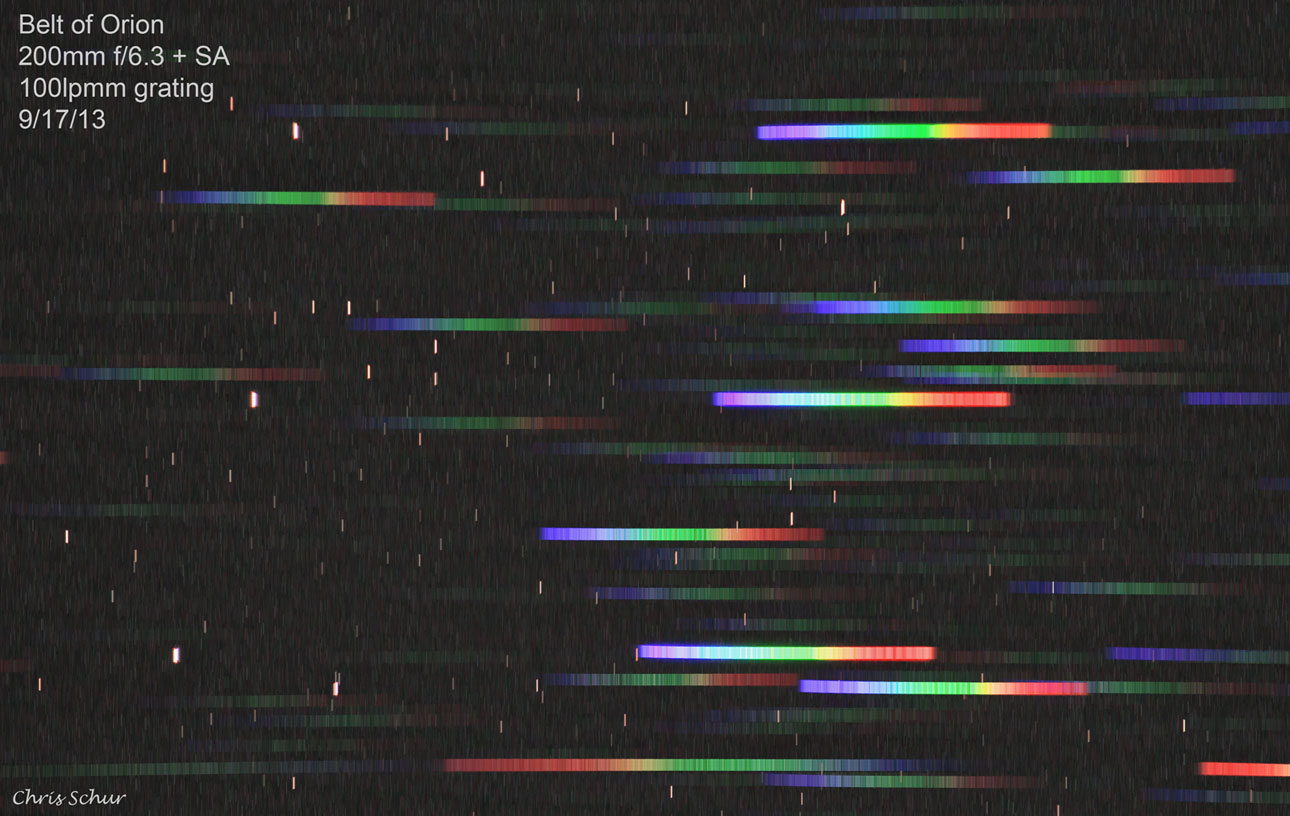

Поскольку звезды-точечные источники то вполне допустимо так фоткать
спектры.
Для удобства можно растянть фото, чтобы линии спектров превратились
в полоски.

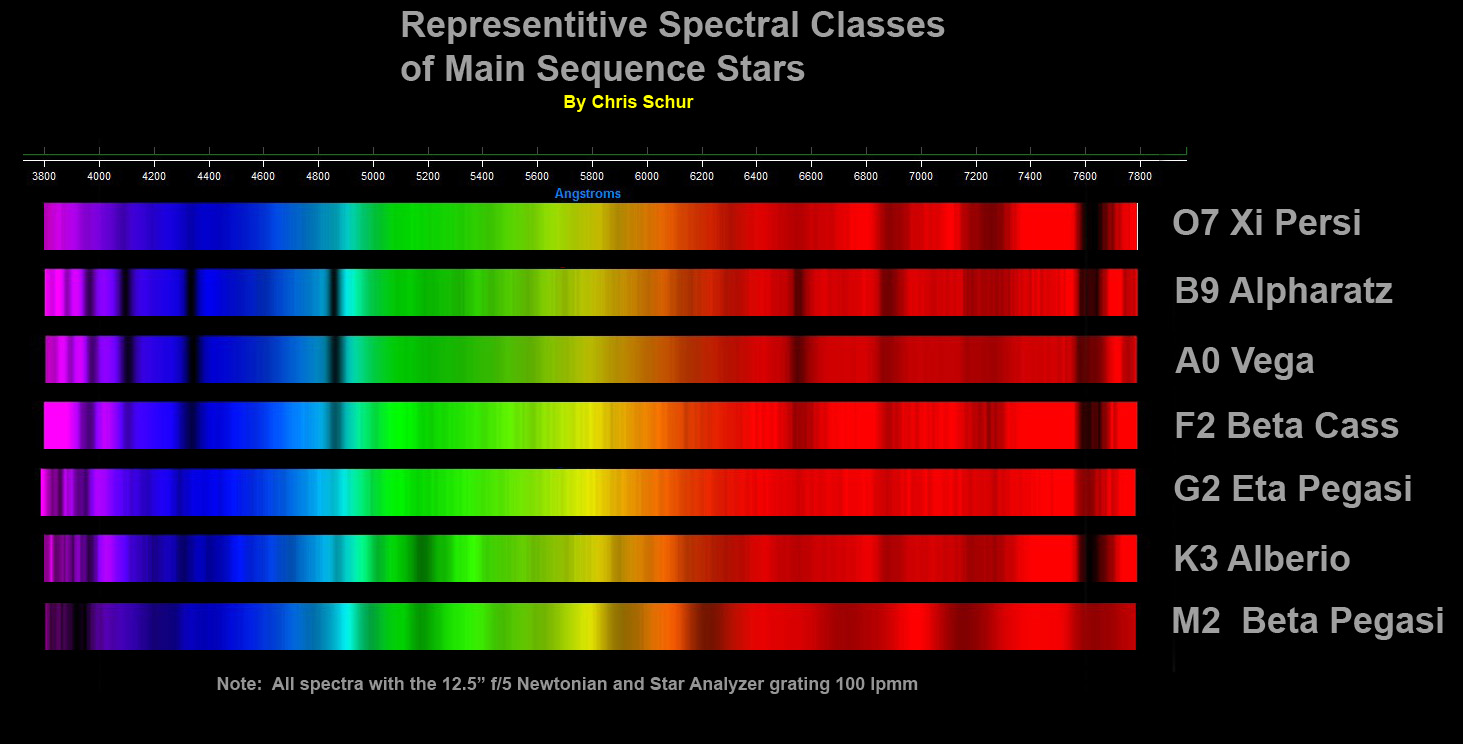

На такой спектрометр низкого разрешения вполне можно различить
некоторые детали спектров.
Спектрогелиограф
Sol'Ex
- DIY solar imaging | The Other Computer
Спектрограф как спектрограф, но есть одно но. Телескоп с ним
наводится
на солнце (ну или другой яркий крупный объект). Ведение телескопа не
включается, пишется видео с камеры спектрографа. Солнце, двигаясь
поперек щели спектрографа рисует каждый новый момент времени на
матрице
камеры одну узкую линию своей поверхности, растянутую в спектр.
После
того как солнце ушло из кадра видеоролик скармливается программе
которая разбивает видео на кадры, в каждом кадре поочередно вырезает
указанную вами полосу спектра и складывает их в изображение. Мы
получаем камеру в которой развертка по одной оси осуществляется
вращением земли, и получаем изображение солнца в котором можем
вырезать
и комбинировать произвольные полосы спектра. в отличие от готовых
фильтров.
Схема

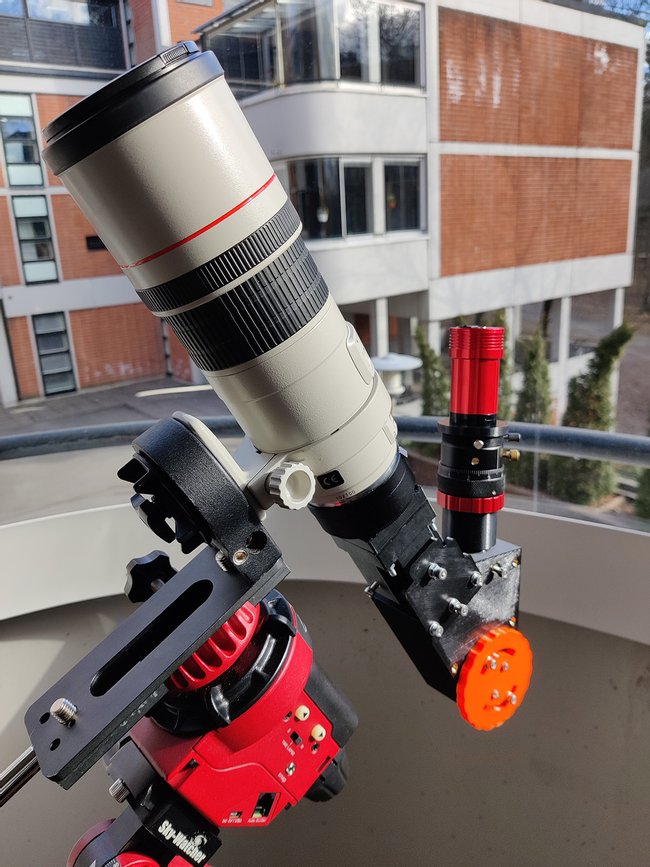

Вид одного community-проекта на телескопе

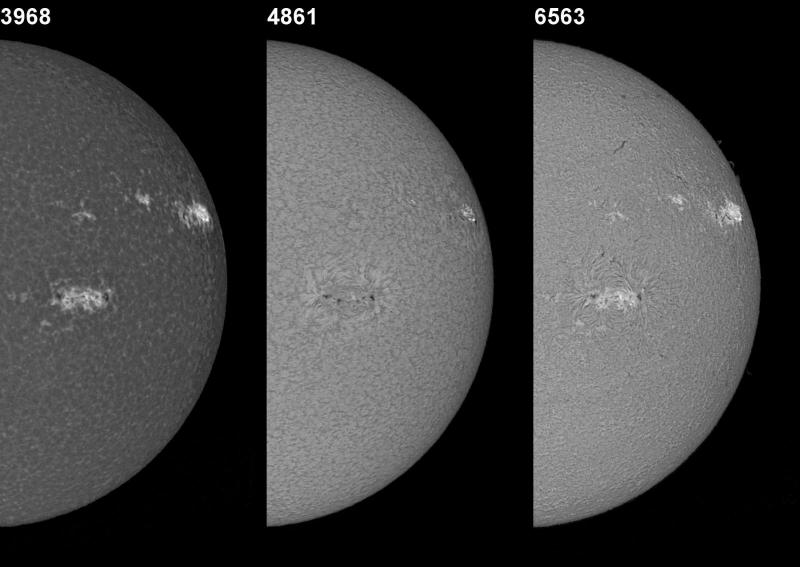

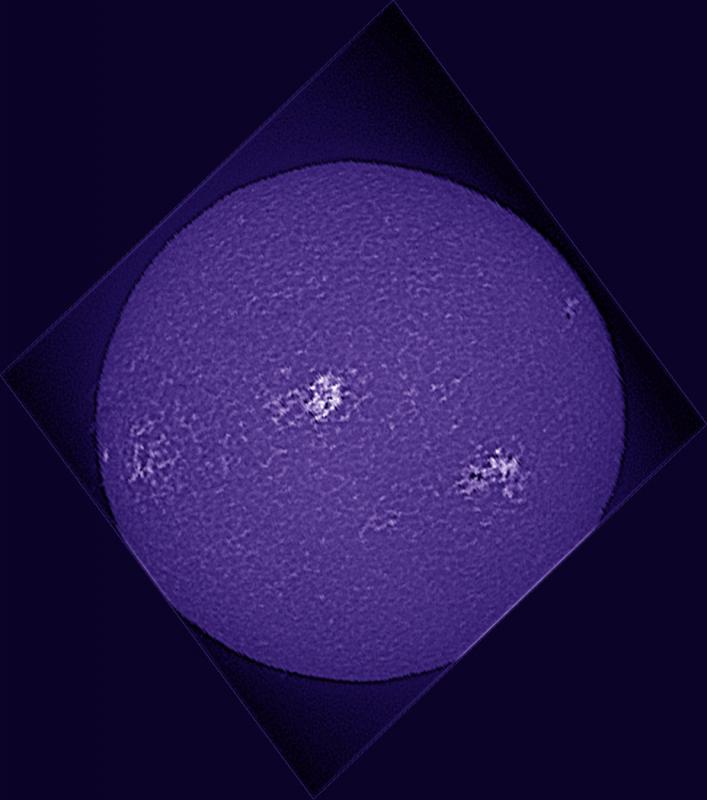

Примеры фоток

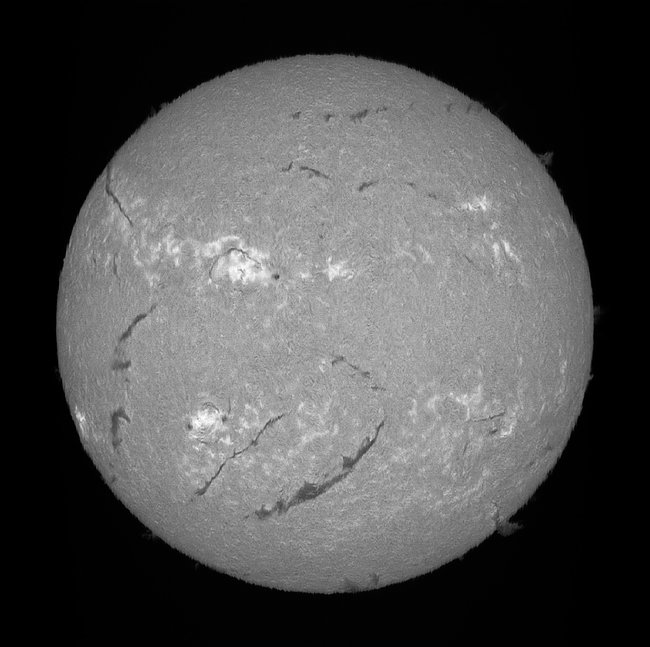

H-alpha
У этой штуки хватает разрешения для допплерограмм (изменение яркости
диска из-за допплер-эффекта при вращении солнца), обратите внимание
на
яркость краев диска и протуберанцев.
софт для обработки видео спектра в куб данных
Inti...
Sol'Ex processing (free.fr) копия
3д модельки
GitHub -
Vdesnoux/Sol-ex:
Sol'EX is a 3D printed spectrograph designed for sun imaging. You
will
find here the files to print Sol'EX and additional contributions
from
the community.
копия
The Doppler effect where
the wavelength of light changes depending on the solar plasma's
relative motion to the observer
The Zeeman effect where some absorption
lines split in the presence of strong magnetic fields of the sun
The E Corona which is an
emissive part of the solar corona, glowing faintly at the wavelength
of 530 nm
Спекл-интерферометрия
Метод тоже основан на обработе множества кадров с малой выдержкой,
по
сути разложенного на кадры виеоролика но отличается от
оценки\сложения

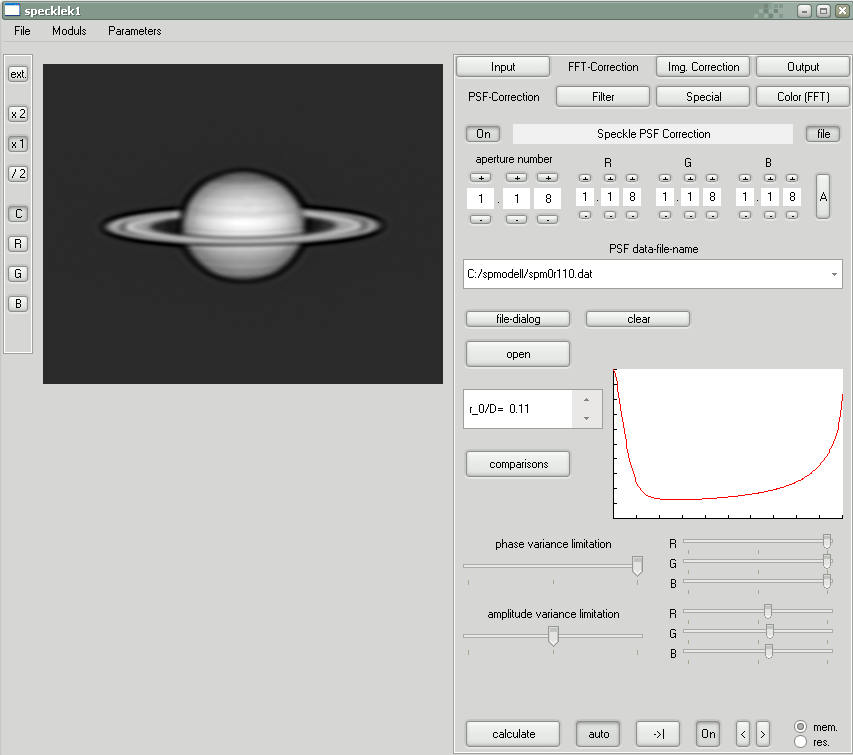

Интерфейс программы обработки

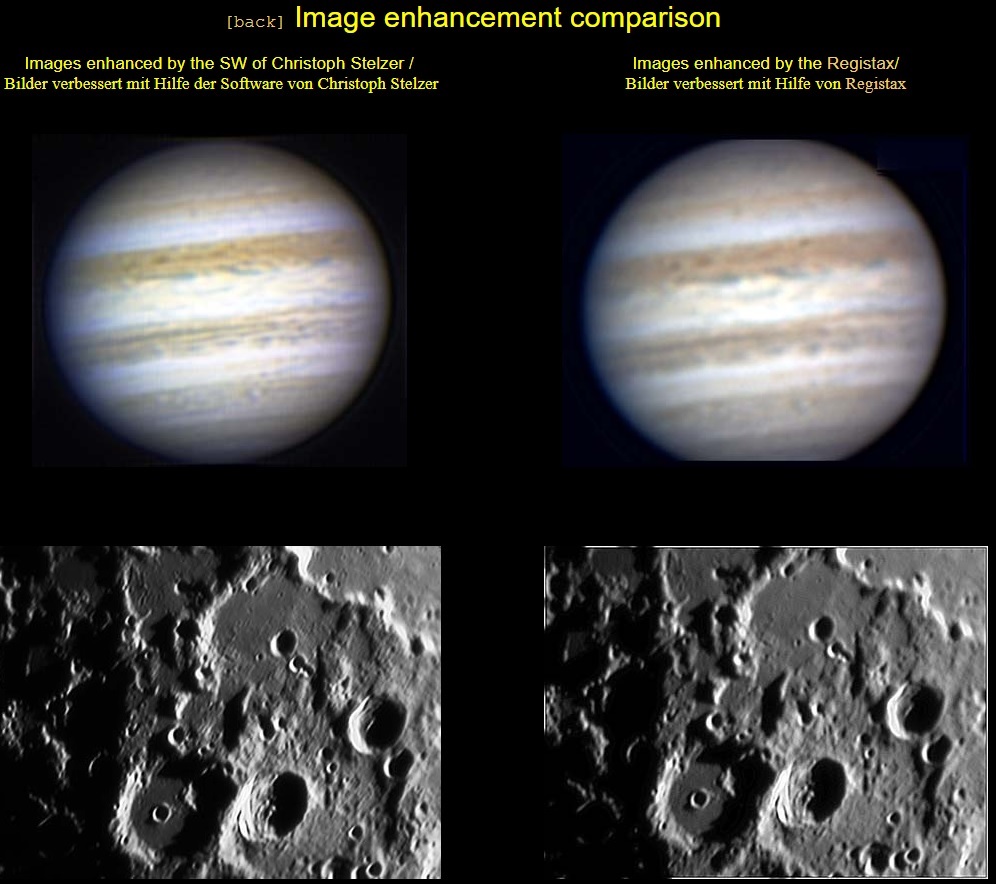

Сравнение спекл-обработки и классической сортировки и сложения
кадров
Venus
Transit, June, 8th 2004 (Much/Germany) (capella-observatory.com)
Интерферометр Майкельсона
Ребята с cloudy nights
https://www.cloudynights.com/topic/791204-cardboard-optical-interferometer/
развлекаются получением либо просто интерференционных картин от
звезд с помощью простейших масок на ньютон
Либо с помощью более сложным масок с подвижными отверстиями
Или с помощью перископов, для увеличения разности хода лучей
измеряют размеры планет, их спутников или очень уж больших звезд.
Результаты с cloudynights
