Как работает КСВ-метр.
Несмотря на некоторую загадочность этого прибора для начинающих это овольно простая штука.

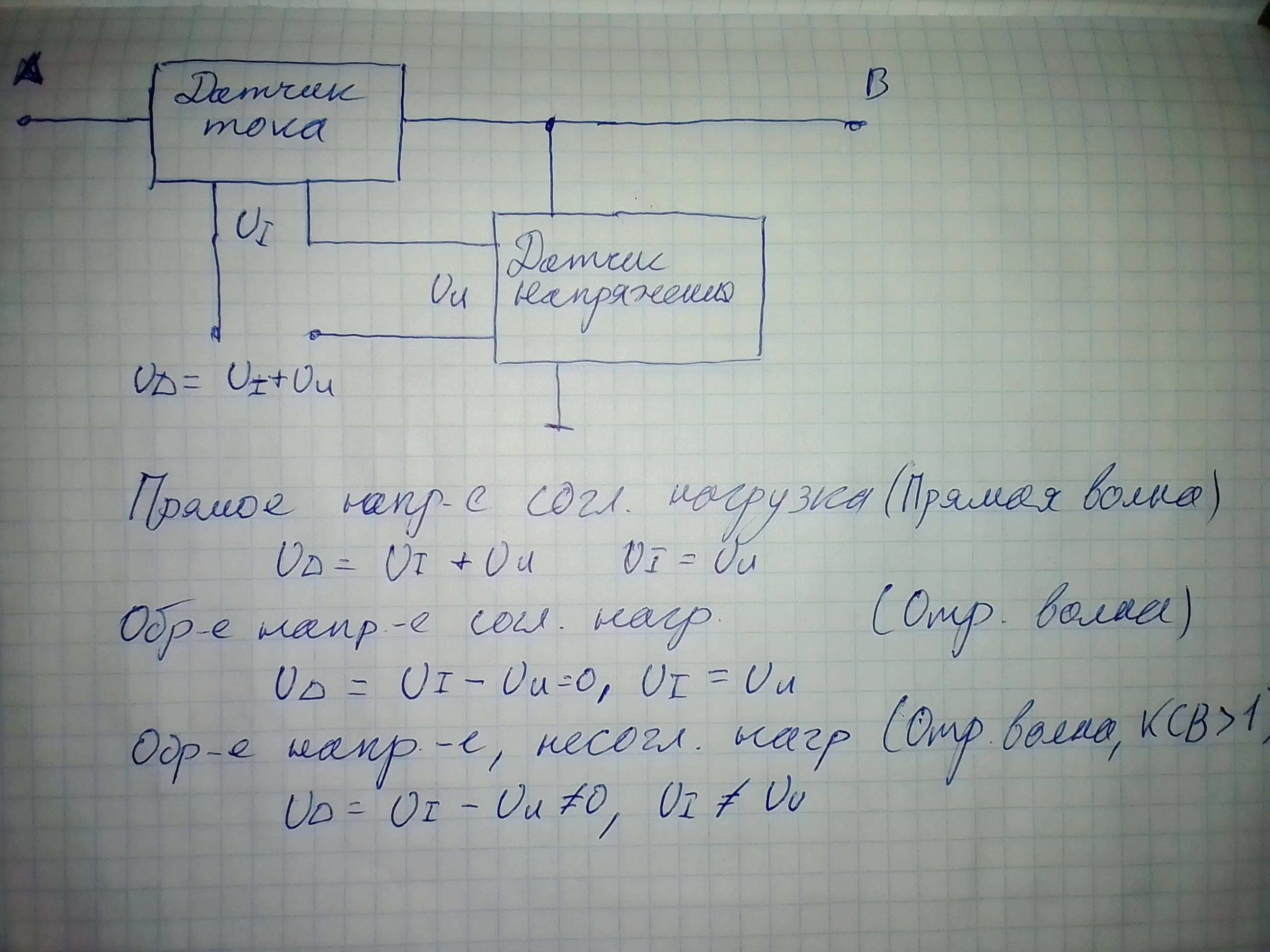

Работа прибора основана на сравнении сигнала с двух датчиков:тока и напряжения, при этом выходным сигналом этих датчиков является переменное напряжение, и они настроены так что при измерении 50-омной нагрузки выходные напряжения обоих датчиков одинаковы.

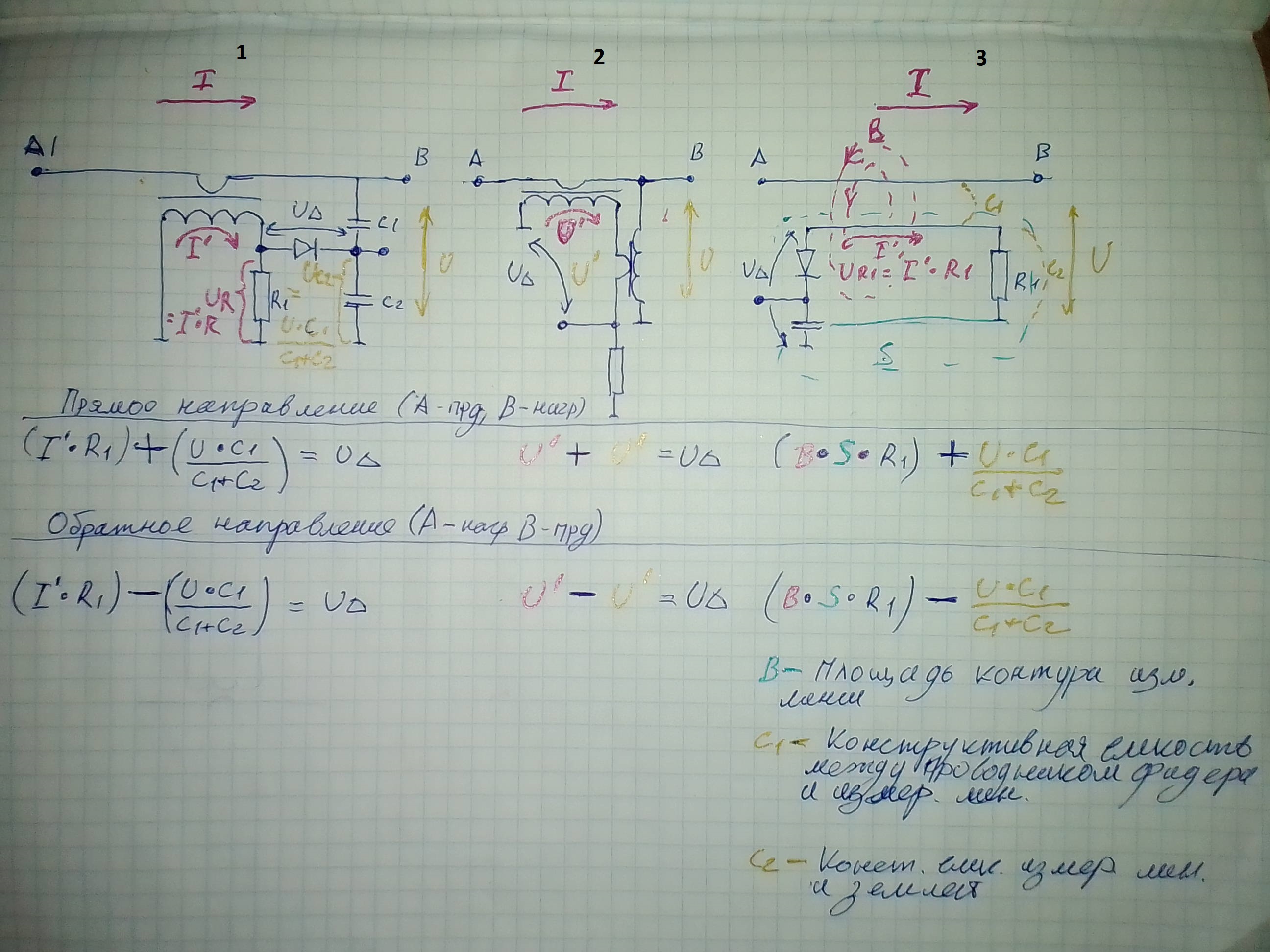

На схемах показаны только те части схемы которые отвечают на рисунках за измерение обратной волны.
На схеме 1 датчик тока-токовый трансформатор, датчик напряжения-делитель на конденсаторах, разность их сигналов идет на детектор.
На схеме 2 оба датчика  выполнены на трансформаторах.
На схеме 3 роль и трансформатора тока и емкостного делителя выполняет индуктивность и емкость измерительной линии.


Мостовой измеритель еще проще, это обычный резистивный измерительный мост питающийся сигналом передатчика. Так как на резисторах рассеивается 3\4 мощности передатчика то надо выбирать 50-омные резисторы минимум в 1\4 мощности передатчика с которым будет работать измеритель.

Но у этого измерителя есть неочевидный плюс: Даже в случае обрыва кабеля или антенны передатчик будет нагружен внутренним сопротивлением ксв метра.
