Железо онлайн-радара сайта.
![](radar1-1.gif)
Приемник-конечно rtl-sdr.

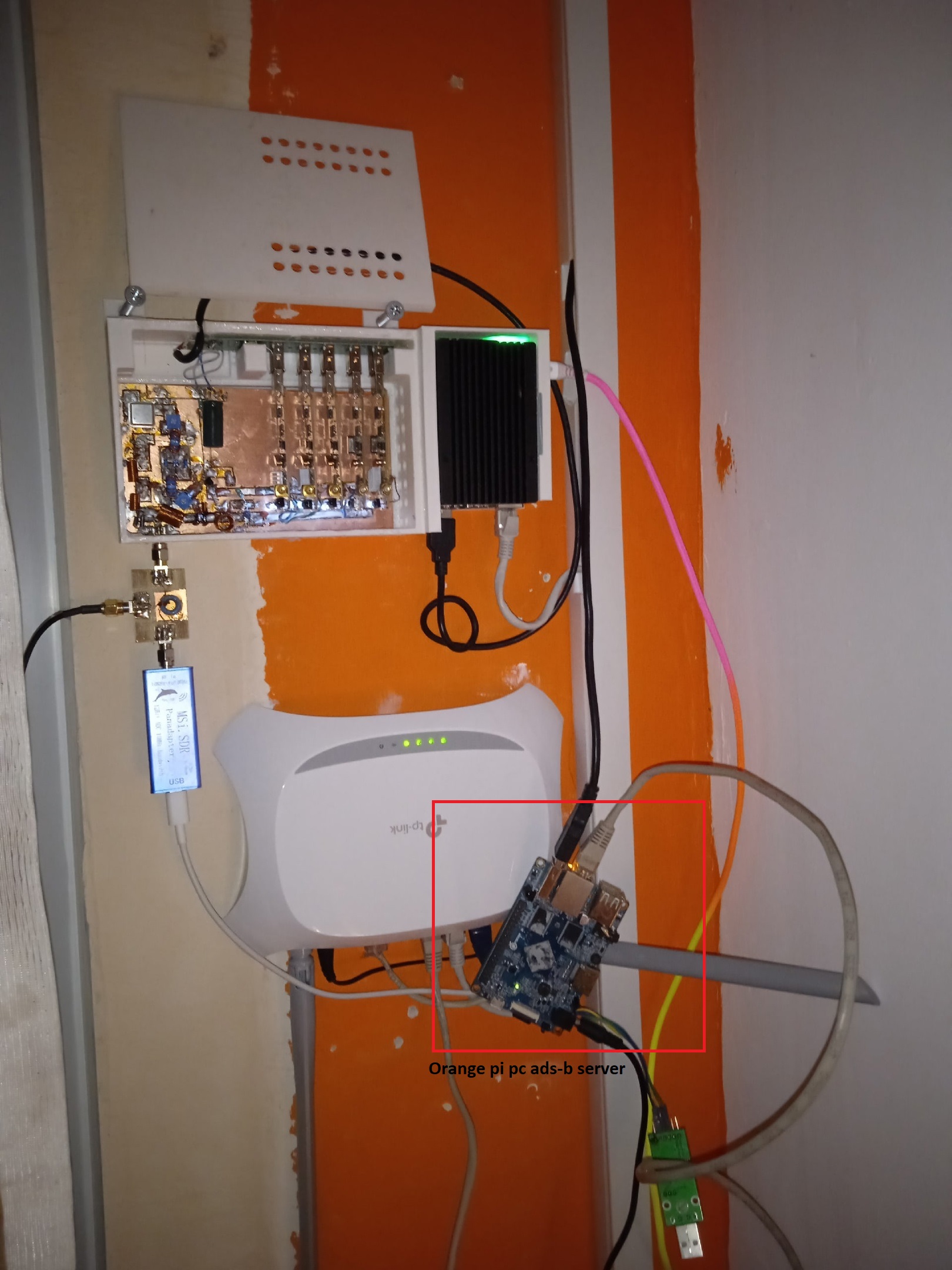

Сервер-отдельный одноплатник
orange pi pc. Причина проста - я не смог настроить dump1090 в docker
контейнере чтобы он работал с rtlкой с определенным серийником, не
мешая openwebrx на основном сервере.
Софт dump1090-mutability в docker контейнере, просто чтобы завести по-быстрому.
![](orange_pi_pc_dump1090.jpg)

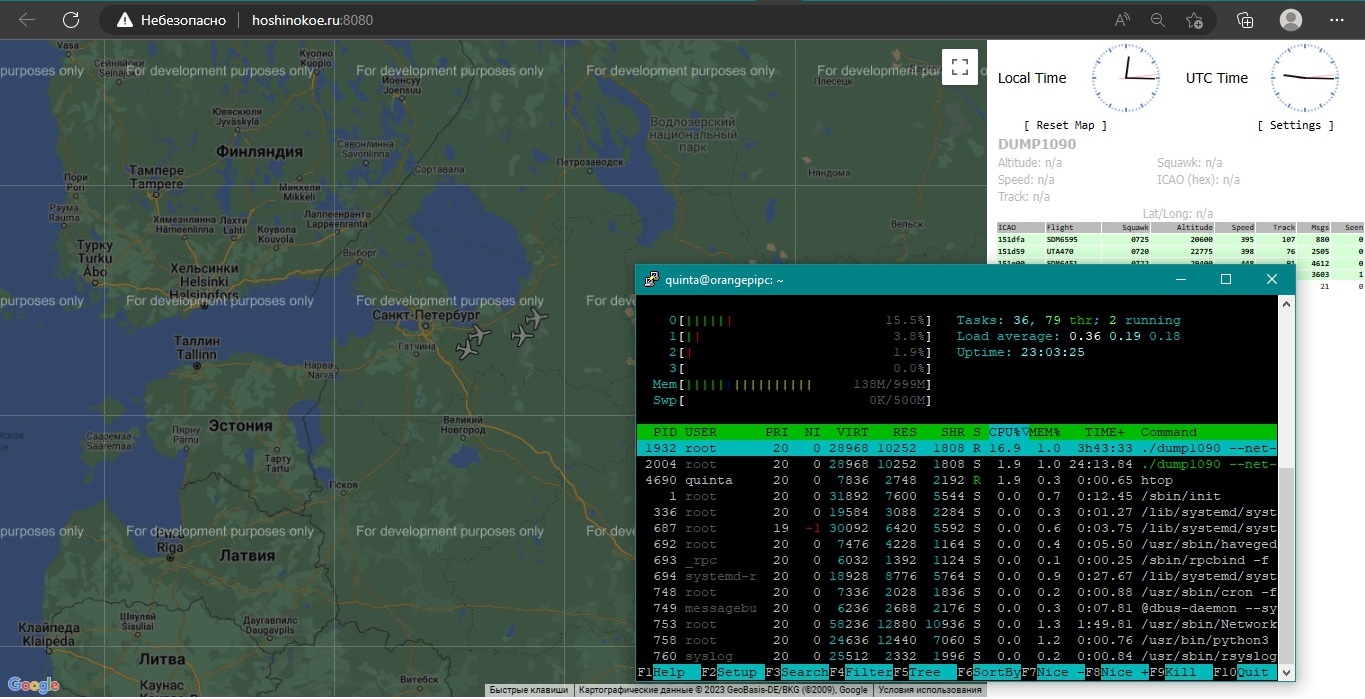

Нагрузка мизерная даже для Allwinner H3
![](opipc-dump1090-htop.jpg)
Антенны.

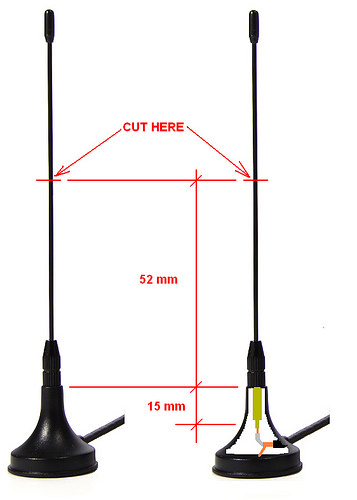

Сначала я обкорнал стандартный штырек идущий в комплекте с РТЛ.
![](rtl_antenna_ADS_B.jpg)

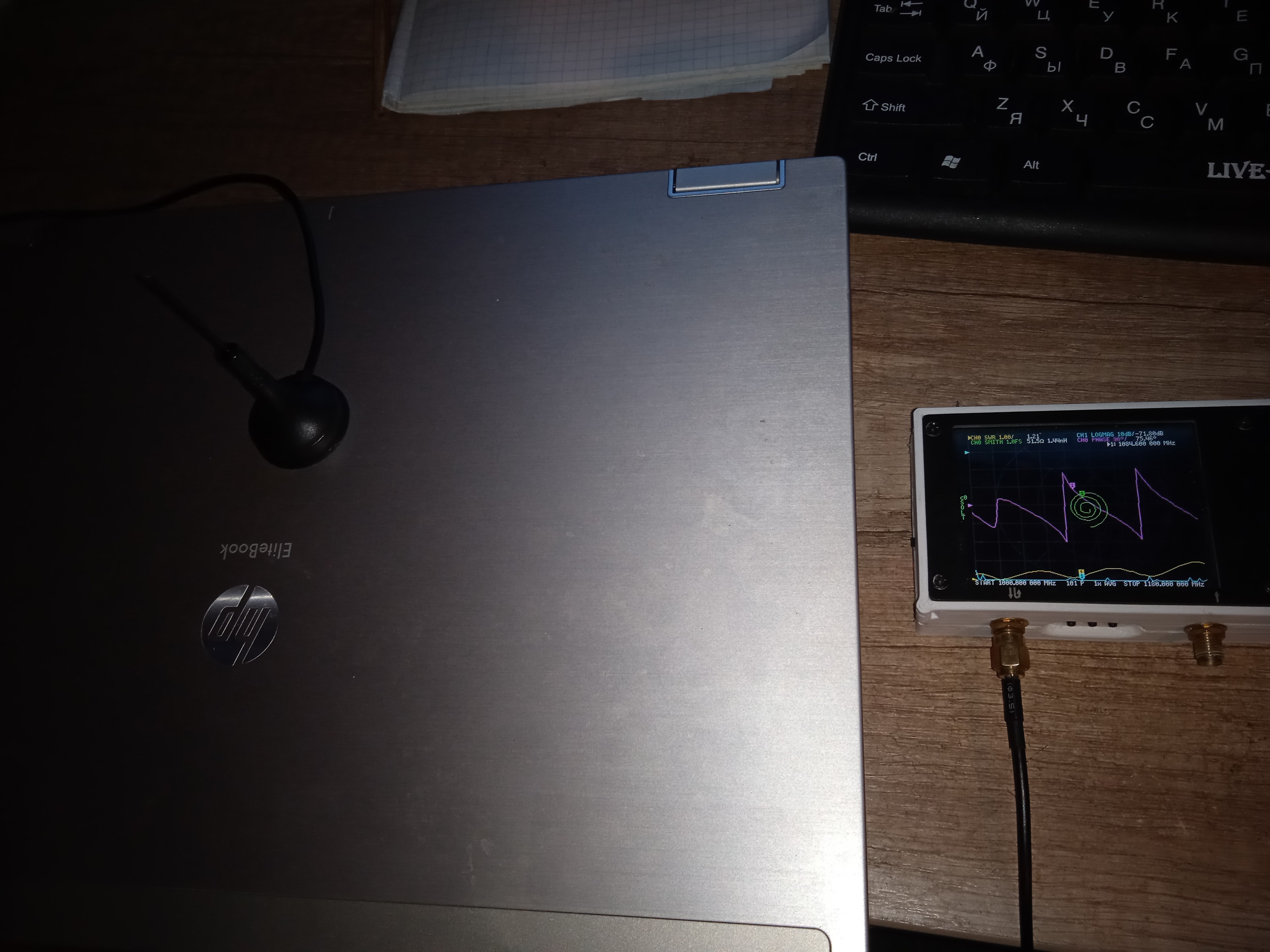

КСВ получился вполне нормальный, дальность км в 120 в некоторых направлениях с балкона 2 этажа окруженного деревьями и домами
![](RTL_cutted-antenna_ADS-b.jpg)

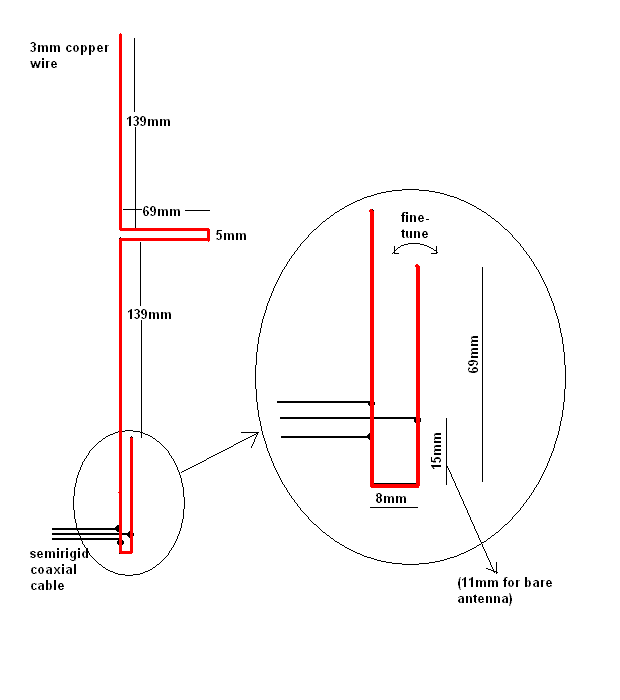

Как только у меня выпало достаточно свободного времени я сделал коллинеар c J-согласованием.
![](collinear_J-pole_ads-b.gif)

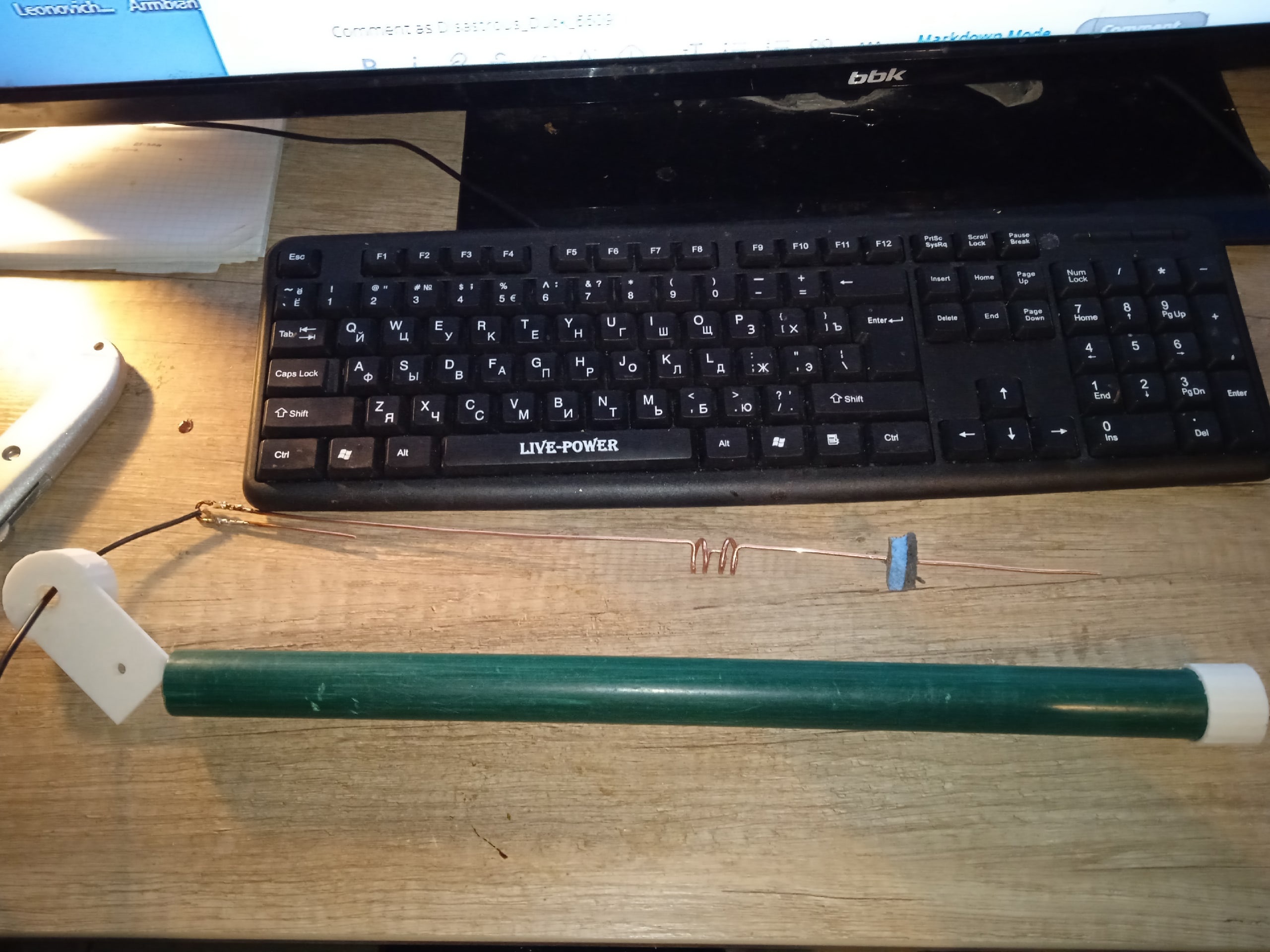

Конструктив фазосдвигающей линии изуродован, ради впихивания в узкую трубку.
![](super_J-pole_tuning.jpg)

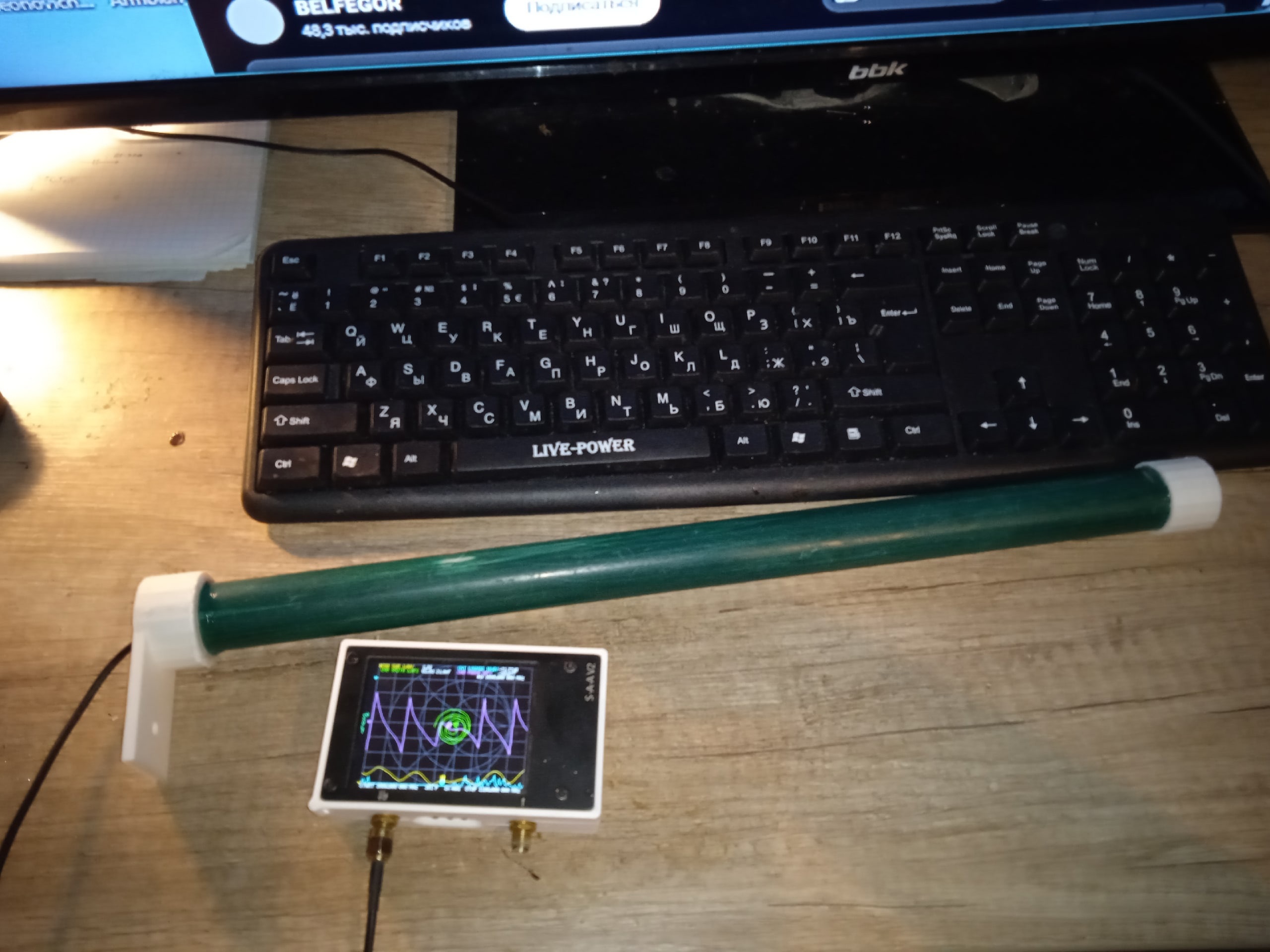

В собранном виде.
![](super_J-pole.jpg)

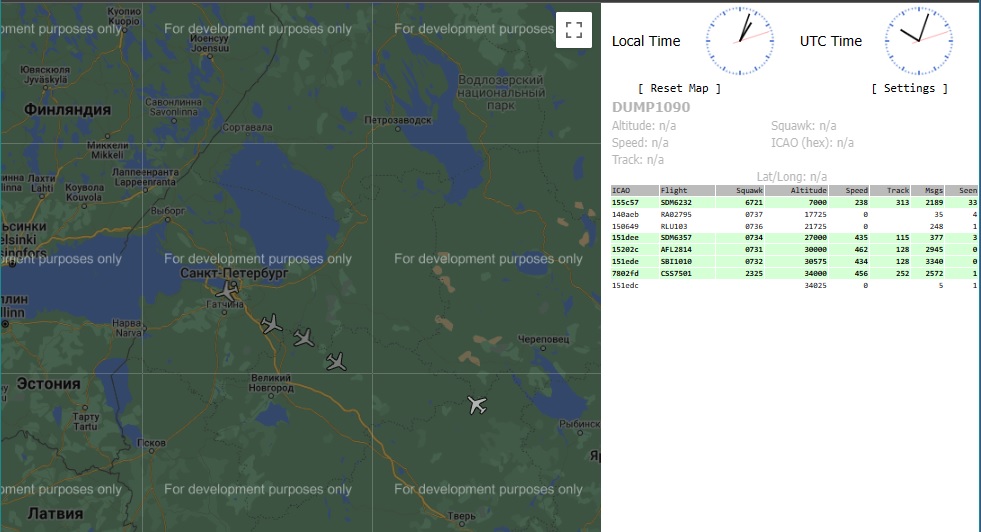

Дистанция обнаружения сильно увеличилась, рекорд на данный момент 318км.
![](collinear_range.jpg)

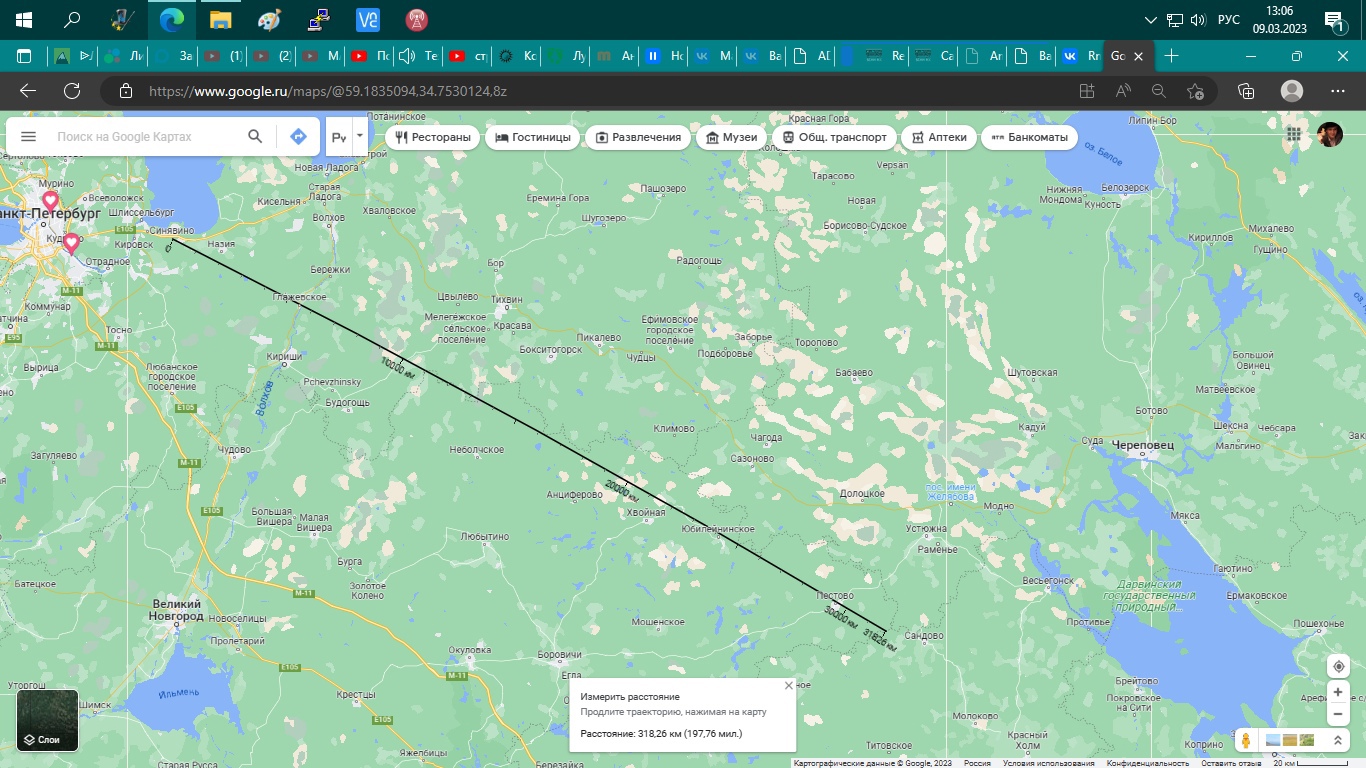

Расстояние
![](super-J-range.jpg)
![](border.gif)
Небольшой экскурс в историю.

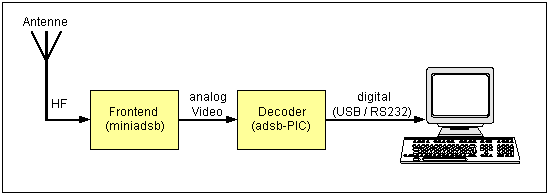

До массового распространения дешевых SDR ADS-B принимали на...
приемники прямого усиления. Ага, как в 80-х карманные св-дв, только
частота повыше. Фильтр-усилитель-фильтр-усилитель-логарифмический
детектор.
ADS-B receiver (sprut.de)
Electronic | BEXUS ARCA (bexus-arca.de)
![](adsb1.gif)

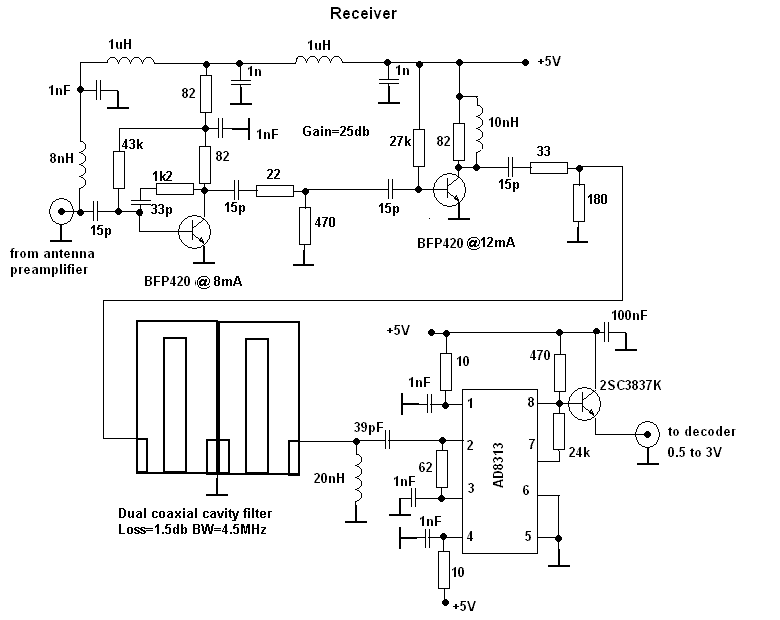

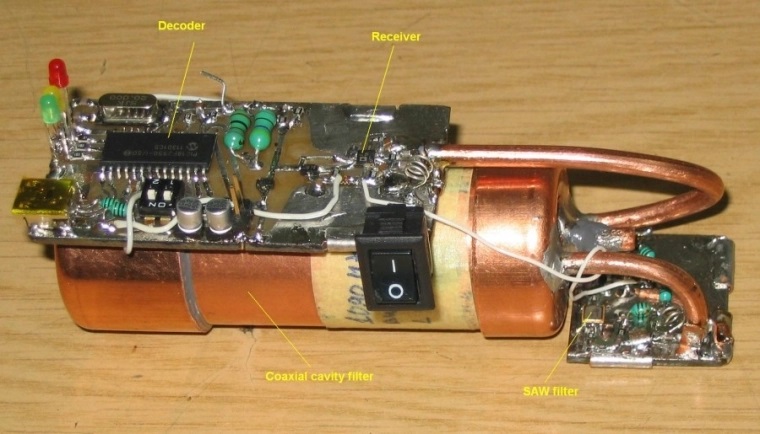

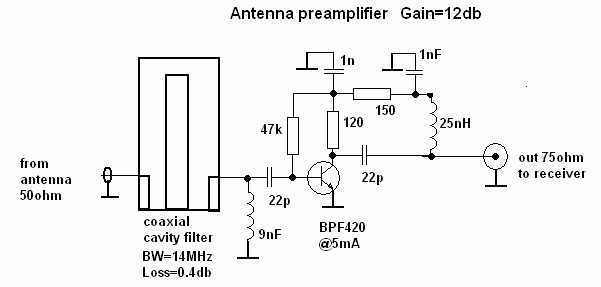

Приемник
Receiver 1 (alle.bg)
![](q50y9aol3f.gif)
![](rkzbuvsj1e.gif)
![](ufixe1iuhn.jpg)

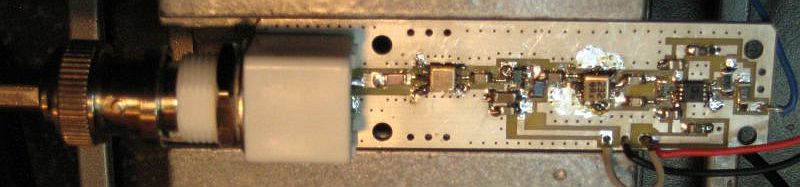

Или более распространенный miniadsb
![](priemnikads.jpg)

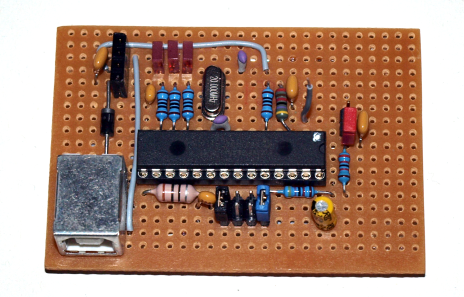

Выход приемника подавался на декодер на микроконтроллере, распространен
был декодер на PIC, который по UART отдавал данные на ПК.
![](adsbpic_bst_k.png)

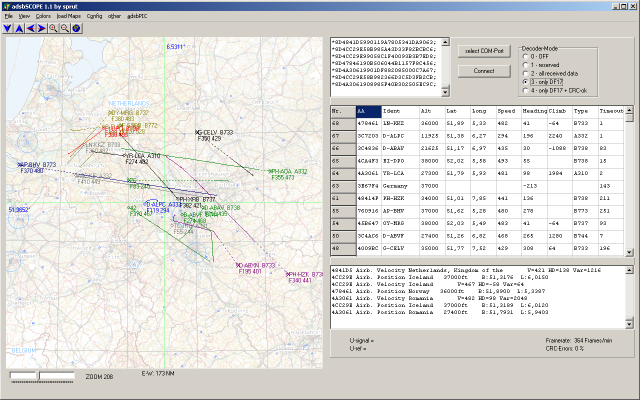

Софт ADSBScope например.
![](scope11_k.png)
